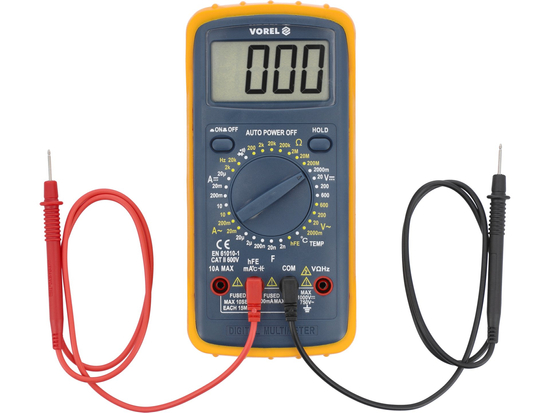

Ο μετρητής γενικής χρήσης 81784 με χειροκίνητο εύρος για κάθε μέτρηση επιτρέπει τη διενέργεια βασικών και προηγμένων ηλεκτρικών μετρήσεων. Οι ενσωματωμένες πρόσθετες υποδοχές μέτρησης διευκολύνουν τη μέτρηση, για παράδειγμα, πυκνωτών και τρανζίστορ. Πρόσθετη προστασία από μηχανικές ζημιές παρέχει η λεγόμενη θήκη - δηλαδή μια θήκη από καουτσούκ που τραβιέται πάνω από το περίβλημα της συσκευής.

Βασικές μετρήσεις:

• Μέτρηση τάσης εναλλασσόμενου ρεύματος: 0-600 V
• Μέτρηση τάσης συνεχούς ρεύματος: DC 0-600 V
• Μέτρηση εναλλασσόμενου ρεύματος: 0-10 A
• Μέτρηση συνεχούς ρεύματος: 0-10 A
• Μέτρηση αντίστασης: 0-200 MΩ
• Δοκιμή διόδου:_IF 1 mA,_UR 2,8 V
• Δοκιμή συνέχειας κυκλώματος: 0-30 Ω

Πρόσθετες μετρήσεις:

• 0-20 μF
• Μέτρηση συχνότητας: 0-20 khz
• Μέτρηση θερμοκρασίας: θερμοκρασία: -40 έως 400 °C
• Δοκιμή τρανζίστορ hFe: 0-1000, ενσωματωμένη υποδοχή μέτρησης

Ακρίβεια μέτρησης:

Τάση εναλλασσόμενου ρεύματος: Παράδειγμα προσδιορισμού ακρίβειας για τη μέτρηση τάσης εναλλασσόμενου ρεύματος. Υπολογισμός για το αποτέλεσμα της μέτρησης: 235 V

• Η ακρίβεια μέτρησης του μετρητή 81784 για αυτό το εύρος είναι: ±(1,2% + 5), ανάλυση 1 V
• υπολογισμός του τύπου σφάλματος μέτρησης: (αποτέλεσμα μέτρησης x 1,2%) + 5 x ανάλυση
• Υπολογισμός: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για ένδειξη 235 V = 235 ± 7,82 V*

• Αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη μέτρησης τάσης συνεχούς ρεύματος: 12 V = 12 ± 0,08 V
• αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη μέτρησης ρεύματος εναλλασσόμενου ρεύματος: 8 A = 8 ± 0,26 A*

Ένας πίνακας με την ανάλυση και την ακρίβεια για μια δεδομένη μέτρηση βρίσκεται στις οδηγίες λειτουργίας.

*Ο μετρητής 81784 δεν διαθέτει λειτουργία μέτρησης πραγματικού rms, επομένως το παραπάνω αποτέλεσμα είναι η πραγματική rms τιμή της τάσης εναλλασσόμενου ρεύματος μόνο για μια σωστή ημιτονοειδή κυματομορφή.

Πρόσθετες πληροφορίες:

• Οθόνη LCD, μέγιστο εμφανιζόμενο αποτέλεσμα: 1999
• Ακουστικό σήμα στη δοκιμή συνέχειας για αντιστάσεις κάτω των 30 Ω
• αυτόματη εναλλαγή από τη δοκιμή διόδου στη δοκιμή συνέχειας για αντιστάσεις κυκλώματος κάτω των 30 Ω (δεν είναι δυνατή η ρύθμιση του μετρητή μόνο για τη δοκιμή διόδου)
• περιλαμβάνονται αισθητήρες μέτρησης, αισθητήρας για μέτρηση θερμοκρασίας
• κατασκευή με προστασία υπερφόρτωσης

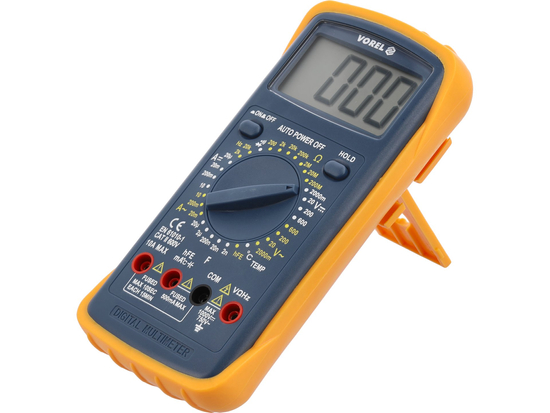

• περίβλημα από πλαστικό ABS + λεγόμενη θήκη, δηλαδή περίβλημα από καουτσούκ που προστατεύει τον μετρητή από μηχανικές ζημιές
• αυτόματη διακοπή λειτουργίας του μετρητή
• Ένδειξη χαμηλής μπαταρίας
• τροφοδοσία: μπαταρία 9 V (6F22)

Προσοχή!

Σε περίπτωση μέτρησης άγνωστων τιμών με μετρητή με χειροκίνητη αλλαγή εύρους με τη χρήση του επιλογέα, οι μετρήσεις πρέπει να εκτελούνται διαδοχικά από το μεγαλύτερο εύρος μέχρι το εύρος που δίνει το πιο ακριβές αποτέλεσμα - διαφορετικά υπάρχει κίνδυνος καταστροφής της συσκευής.
