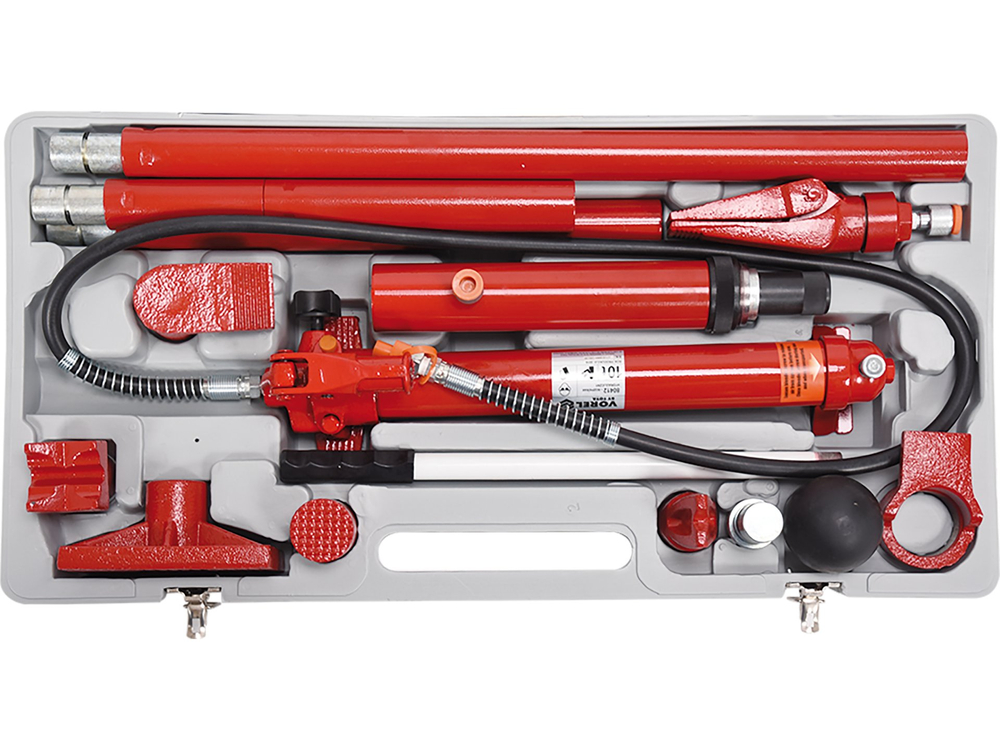

10t υδραυλικό πλαστικό κουτί διασποράς

Ο υδραυλικός απλωτήρας έχει σχεδιαστεί για εργασίες σε εργαστήρια και μπορεί να χρησιμοποιηθεί για εργασίες συναρμολόγησης και λαμαρίνας, για εργασίες που απαιτούν σημαντικές στατικές δυνάμεις.

Η συσκευή είναι σχεδιασμένη για:

• ανύψωση
• τέντωμα
• εξάπλωση
• κάμψη
• ίσιωμα
• τράβηγμα

Τεχνικά στοιχεία:

• σετ τοποθετημένο σε θήκη μεταφοράς
• βάρος [kg] - 35.4
• πίεση λειτουργίας [bar] - 620
• μέγεθος σπειρώματος σύνδεσης ["] - 13/16-20 UNEF
• Μέγιστο φορτίο [χιλ. kg] - 10
• διαδρομή εμβόλου [mm] - 150

Συναρμολόγηση και χρήση του υδραυλικού συστήματος:

• Συνδέστε τον εύκαμπτο σωλήνα της αντλίας στον σύνδεσμο του κυλίνδρου βιδώνοντας το παξιμάδι σύνδεσης στο σπείρωμα. Βεβαιωθείτε ότι το παξιμάδι έχει σφίξει σωστά
• Κλείστε τη βαλβίδα αποστράγγισης περιστρέφοντάς την δεξιόστροφα
• Δημιουργήστε πίεση στην αντλία μετακινώντας το μοχλό της αντλίας προς τα πάνω και προς τα κάτω. Μετά από μερικές κινήσεις, ο κύλινδρος θα αρχίσει να λειτουργεί
• Για να απελευθερώσετε την πίεση στην αντλία, γυρίστε τη βαλβίδα αριστερόστροφα
• Όταν ανοίξει η βαλβίδα αποστράγγισης, ο ενεργοποιητής θα αρχίσει αυτόματα να επιστρέφει στη θέση ηρεμίας του. Μην αποσυναρμολογείτε το υδραυλικό σύστημα υπό πίεση.
• Η αντλία μπορεί να χρησιμοποιηθεί σε οποιαδήποτε θέση, τόσο σε κατακόρυφη όσο και σε οριζόντια. Στην κατακόρυφη θέση της αντλίας, το άκρο με τον εύκαμπτο σωλήνα πρέπει πάντα να δείχνει προς τα κάτω

Έλεγχος της στάθμης του λαδιού:

• για να ελέγξετε τη στάθμη λαδιού στην αντλία, τοποθετήστε την αντλία σε κατακόρυφη θέση με το άκρο του εύκαμπτου σωλήνα να δείχνει προς τα κάτω
• ανοίξτε τη βαλβίδα αποστράγγισης
• ξεβιδώστε τη βαλβίδα εξαερισμού και αφαιρέστε τη ράβδο στάθμης λαδιού και διαβάστε τη στάθμη λαδιού
• εάν είναι απαραίτητο, διορθώστε τη στάθμη λαδιού έτσι ώστε το λάδι να καλύπτει ολόκληρη την επίπεδη επιφάνεια της ράβδου μέτρησης

Η μονάδα έχει γεμίσει με υδραυλικό λάδι από το εργοστάσιο.

Χρησιμοποιήστε μόνο τον σωστό τύπο λαδιού.

Συνιστάται η χρήση υδραυλικού λαδιού HYDROL με το σύμβολο L-HL-46.

Εξαέρωση τηςαντλίας:

• για να εξαερώσετε το υδραυλικό σύστημα της αντλίας, τοποθετήστε την αντλία σε κατακόρυφη θέση με τον εύκαμπτο σωλήνα στραμμένο προς τα κάτω
• ανοίξτε τη βαλβίδα αποστράγγισης
• ανοίξτε τη βαλβίδα εξαέρωσης και αφαιρέστε τη ράβδο ένδειξης στάθμης λαδιού
• κάντε αρκετές πλήρεις κινήσεις με το μοχλό της αντλίας
• κλείστε τη βαλβίδα αποστράγγισης, τοποθετήστε τον δείκτη στάθμης λαδιού και κλείστε τη βαλβίδα εξαέρωσης
