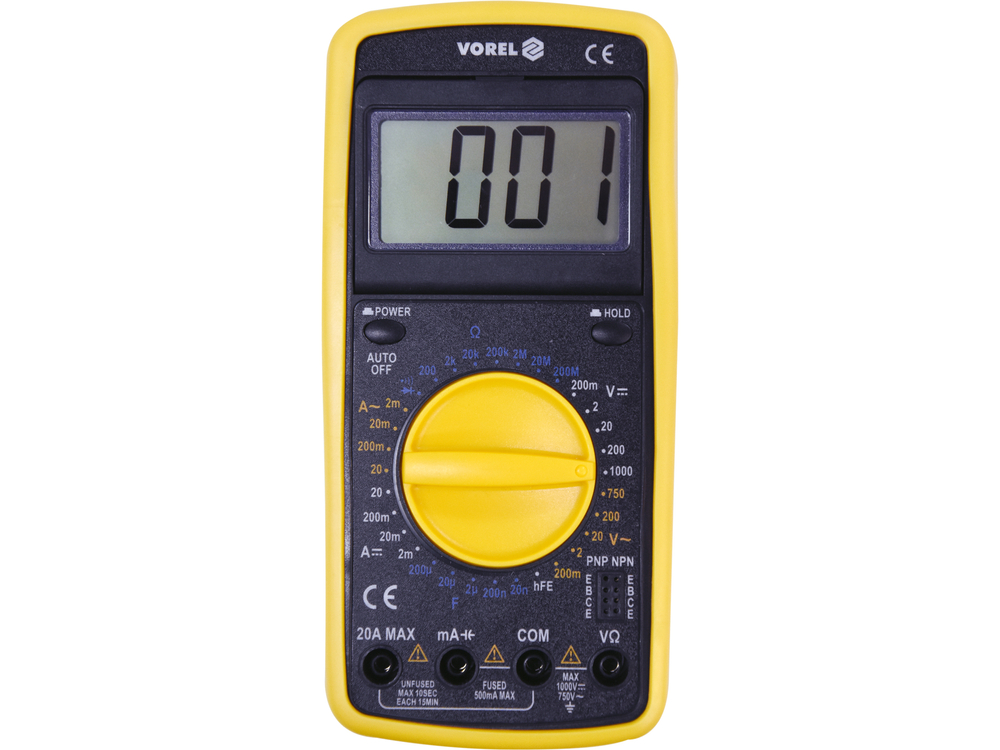

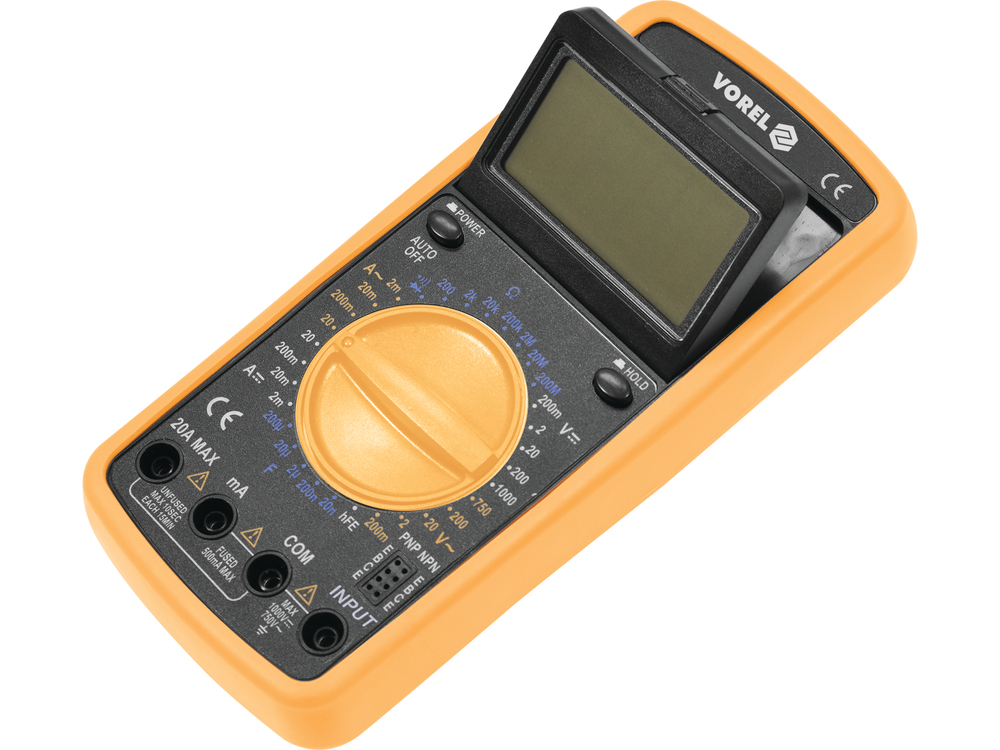

Με ένα χειροκίνητο εύρος για κάθε μέτρηση, ο μετρητής γενικής χρήσης 81775 επιτρέπει την πραγματοποίηση βασικών και προηγμένων ηλεκτρικών μετρήσεων. Τοποθετημένο σε ένα πλαίσιο ρυθμιζόμενης γωνίας, η οθόνη LCD μπορεί να τοποθετηθεί σε βολική θέση εργασίας.

Βασικές μετρήσεις:

• Μέτρηση τάσης εναλλασσόμενου ρεύματος: AC 0-750 V
• Μέτρηση τάσης συνεχούς ρεύματος: 0-1000 V
• Μέτρηση εναλλασσόμενου ρεύματος: 0-20 A
• Μέτρηση συνεχούς ρεύματος: 0-20 A
• Μέτρηση αντίστασης: 0-200 MΩ
• Δοκιμή διόδου:_IF 1mA,_UR 1,5V
• Δοκιμή συνέχειας κυκλώματος: 0-100 Ω

Πρόσθετες μετρήσεις:

• 0-200 μF
• δοκιμή τρανζίστορ hFe: 0-1000, ενσωματωμένη υποδοχή μέτρησης

Measurement accuracies:

Παράδειγμα προσδιορισμού ακρίβειας για τη μέτρηση τάσης εναλλασσόμενου ρεύματος. Υπολογισμός για το αποτέλεσμα της μέτρησης: 235 V

• Η ακρίβεια μέτρησης του μετρητή 81775 για αυτό το εύρος είναι: ±(1,2% + 5), ανάλυση 1 V
• υπολογισμός του τύπου σφάλματος μέτρησης: (αποτέλεσμα μέτρησης x 1,2%) + 5 x ανάλυση
• Υπολογισμός: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για ένδειξη 235 V = 235 ± 7,82 V*

• Αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη μέτρησης τάσης συνεχούς ρεύματος: 12 V = 12 ± 0,146 V
• αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη μέτρησης ρεύματος εναλλασσόμενου ρεύματος: 8 A = 8 ± 0,3 A*

Ένας πίνακας με την ανάλυση και την ακρίβεια για μια δεδομένη μέτρηση βρίσκεται στις οδηγίες λειτουργίας.

*Ο μετρητής 81775 δεν διαθέτει λειτουργία μέτρησης πραγματικού rms, επομένως το παραπάνω αποτέλεσμα είναι εκ των πραγμάτων σωστό μόνο για μια πραγματική ημιτονοειδή κυματομορφή.

Ενσωματωμένες λειτουργίες:

• DATA HOLD - διατηρεί την τρέχουσα μετρούμενη τιμή στην οθόνη

Πρόσθετες πληροφορίες:

• Οθόνη LCD, μέγιστο εμφανιζόμενο αποτέλεσμα: 1999
• ηχητικό σήμα στη δοκιμή συνέχειας για αντίσταση κάτω από 30 Ω
• αυτόματη μετάβαση από τη δοκιμή διόδου στη δοκιμή συνέχειας σε αντίσταση του κυκλώματος κάτω από 100 Ω (δεν είναι δυνατή η ρύθμιση του μετρητή μόνο για τη δοκιμή διόδου)
• Περιλαμβάνονται αισθητήρες μέτρησης
• κατασκευή με προστασία υπερφόρτωσης, υποδοχή μέτρησης 20 A χωρίς ασφάλεια
• περίβλημα από πλαστικό ABS + λεγόμενη θήκη, δηλαδή περίβλημα από καουτσούκ που προστατεύει το μετρητή από μηχανικές ζημιές
• αυτόματη απενεργοποίηση του μετρητή μετά από 15 λεπτά αδράνειας
• ένδειξη χαμηλής μπαταρίας
• τροφοδοσία: μπαταρία 9 V (6F22)

Προσοχή!

Κατά τη μέτρηση άγνωστων τιμών με τη χρήση μετρητή με χειροκίνητο επιλογέα αλλαγής εύρους, οι μετρήσεις πρέπει να εκτελούνται διαδοχικά από το μεγαλύτερο εύρος προς το εύρος που δίνει το πιο ακριβές αποτέλεσμα - διαφορετικά υπάρχει κίνδυνος να καταστραφεί το όργανο.
