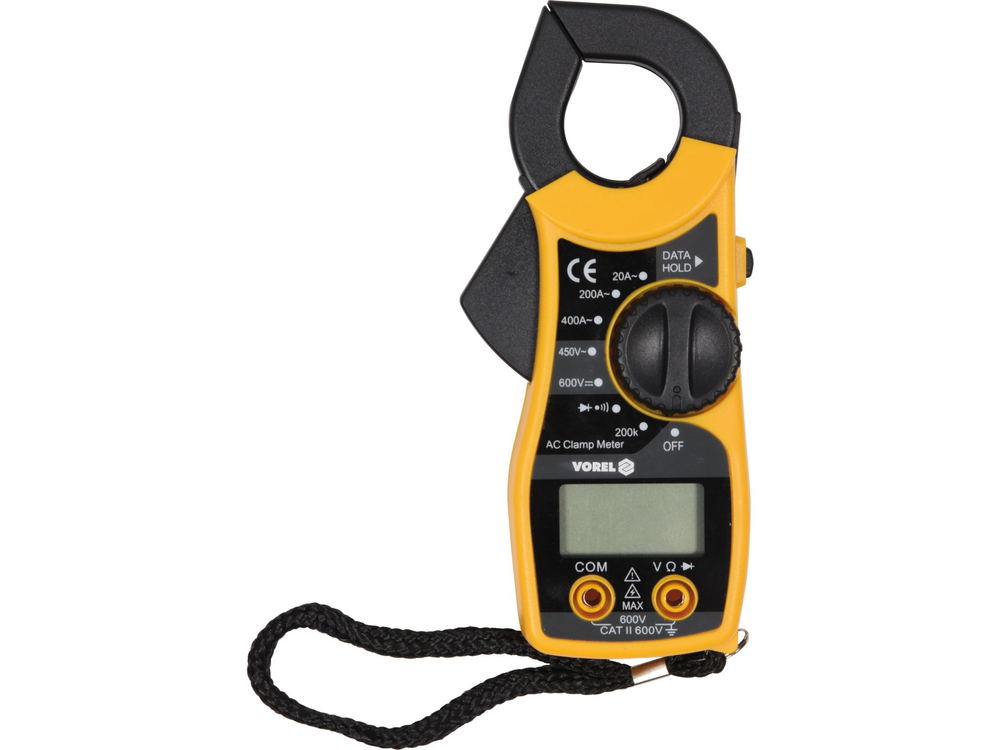

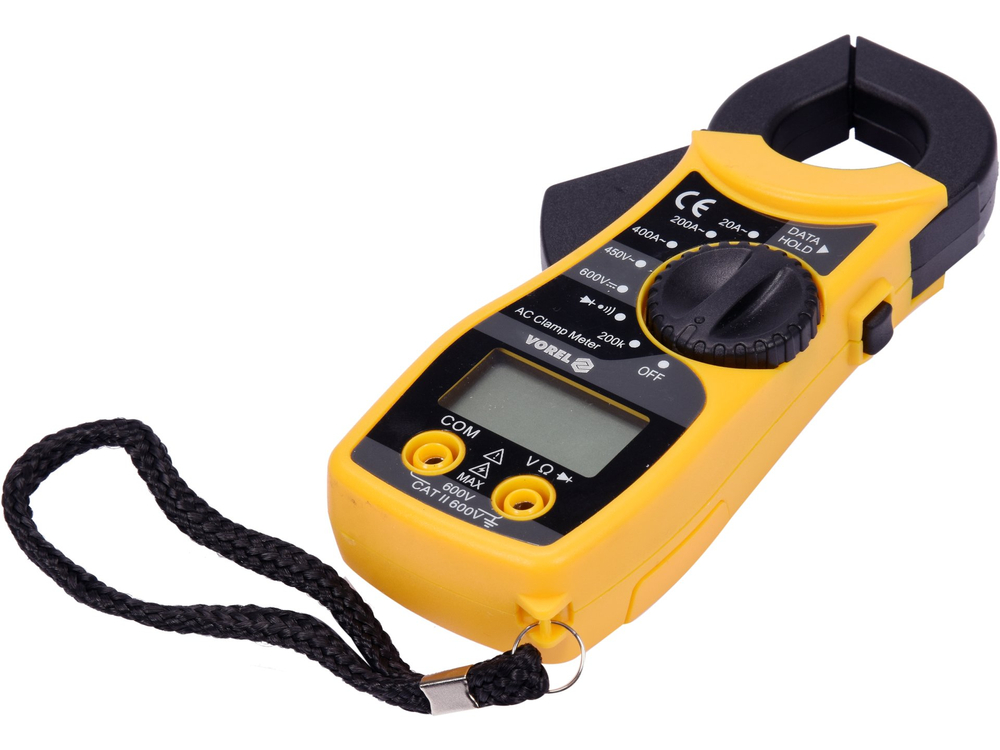

Ο γενικός μετρητής σφιγκτήρα VOREL 81801 επιτρέπει τη διεξαγωγή βασικών ηλεκτρικών μετρήσεων. Για ορισμένα μεγέθη μέτρησης, ο μετρητής μπορεί να επιλέξει μόνος του το εύρος ανάλογα με το αποτέλεσμα της μέτρησης. Ο μετρητής είναι εξοπλισμένος με σφιγκτήρες μέτρησης, οι οποίοι επιτρέπουν τη μέτρηση του εναλλασσόμενου ρεύματος σε ένα μόνο καλώδιο με τη μέθοδο της επαγωγής, χωρίς να χρειάζεται να αποσυνδέσετε το κύκλωμα ή να το αποσυνδέσετε από την πηγή τροφοδοσίας. Η μέθοδος αυτή καθιστά επίσης δυνατή τη μέτρηση πολύ υψηλότερων ρευμάτων σε σχέση με τους συμβατικούς ηλεκτρικούς μετρητές.

Βασικές μετρήσεις:

• Μέτρηση τάσης εναλλασσόμενου ρεύματος: 0-450 V
• Μέτρηση τάσης συνεχούς ρεύματος: 0-600 V
• Μέτρηση εναλλασσόμενου ρεύματος: Α.C. 0-400 Α
• Μέτρηση αντίστασης: R 0-200 kΩ
• Δοκιμή διόδου:_IF 1 mA,_UR 1 V
• Δοκιμή συνέχειας κυκλώματος: 0-100 Ω

Ακρίβεια μέτρησης:

AC: Παράδειγμα προσδιορισμού της ακρίβειας για τη μέτρηση ρεύματος AC. Υπολογισμός για το αποτέλεσμα της μέτρησης: 30 A

• Η ακρίβεια μέτρησης του μετρητή 81801 για αυτό το εύρος είναι : ±(2,5% + 10), ανάλυση 0,1 A
• υπολογισμός του τύπου σφάλματος μέτρησης: (αποτέλεσμα μέτρησης x 2,5%) + 10 x ανάλυση
• υπολογισμός: (30 x 2,5%) + 10 x 0,1 = 0,75 + 1 = 1,75 A

Αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για ένδειξη 30 A = 30 ± 1,75 A*.

• Αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη μέτρησης τάσης εναλλασσόμενου ρεύματος: 235 V = 235 ± 5,82 V*
• αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη μέτρησης της τάσης συνεχούς ρεύματος: 12 V = 12 ± 3,144 V

Για έναν πίνακα με την ανάλυση και την ακρίβεια για μια δεδομένη μέτρηση, ανατρέξτε στις οδηγίες λειτουργίας.

*Ο μετρητής 81801 δεν διαθέτει λειτουργία μέτρησης πραγματικού rms, επομένως το παραπάνω αποτέλεσμα είναι εκ των πραγμάτων σωστό μόνο για ένα πραγματικό ημιτονοειδές κύμα.

Ενσωματωμένες λειτουργίες:

• AUTO - αυτόματη ρύθμιση του εύρους μέτρησης. Κατά τη μέτρηση άγνωστων τιμών με ένα μετρητή με χειροκίνητη ρύθμιση του εύρους με τη χρήση του επιλογέα, οι μετρήσεις θα πρέπει να εκτελούνται διαδοχικά από το μεγαλύτερο εύρος μέχρι το εύρος που δίνει το πιο ακριβές αποτέλεσμα - διαφορετικά υπάρχει κίνδυνος καταστροφής του οργάνου. Από την άλλη πλευρά, στην περίπτωση ενός πολυμέτρου με τη λειτουργία AUTO, αρκεί να πραγματοποιήσετε μία μέτρηση και ο μετρητής θα βρει αυτόματα το βέλτιστο εύρος. Ο μετρητής εκκινεί από προεπιλογή στη λειτουργία AUTO
• DATA HOLD - διατηρεί την τρέχουσα μετρούμενη τιμή στην οθόνη

Πρόσθετες πληροφορίες:

• Οθόνη LCD, μέγιστο εμφανιζόμενο αποτέλεσμα: 1999
• αυτόματη εναλλαγή από τη δοκιμή διόδου στη δοκιμή συνέχειας σε αντίσταση του κυκλώματος κάτω από 100Ω (δεν είναι δυνατή η ρύθμιση του μετρητή μόνο για τη δοκιμή διόδου)
• ηχητικό σήμα στη δοκιμή συνέχειας για αντίσταση κάτω από 30 Ω
• σφιγκτήρες που ανοίγουν έως 25 mm και επιτρέπουν τη μέτρηση ενός μόνο καλωδίου διαμέτρου έως 19 mm
• κατασκευή με προστασία υπερφόρτωσης

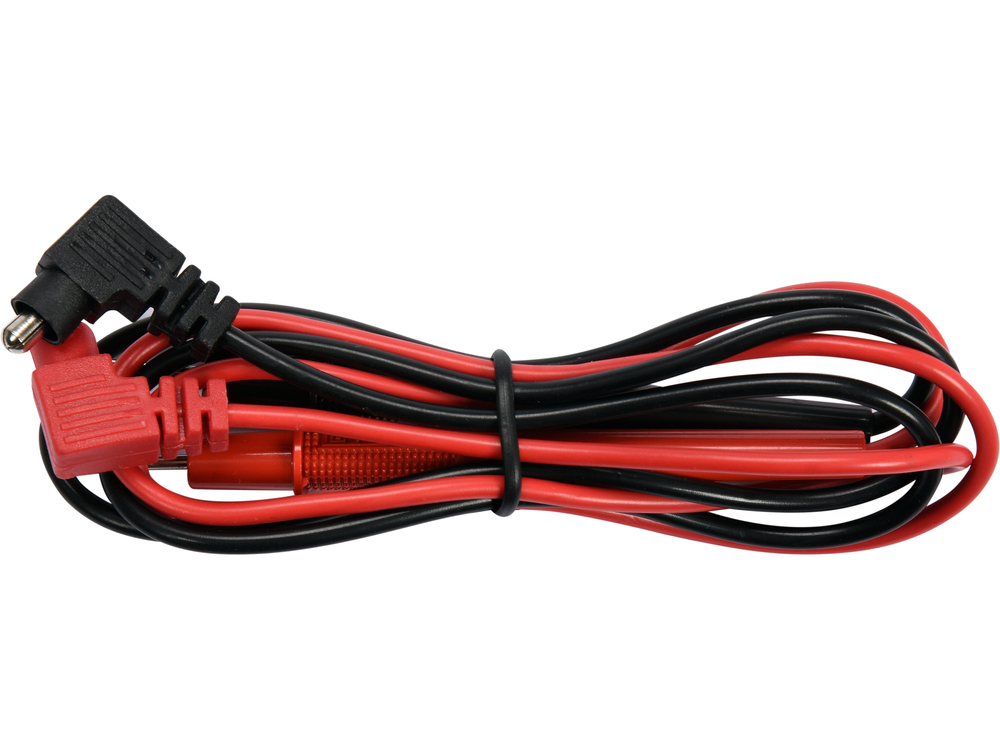

• Περιλαμβάνονται αισθητήρες μέτρησης
• Ένδειξη χαμηλής μπαταρίας
• Τροφοδοσία: δύο μπαταρίες 1,5 V (ΑΑΑ)

Προσοχή!

Η μέτρηση ρεύματος με μετρητές σφιγκτήρα πραγματοποιείται μόνο σε έναν αγωγό, σε ένα μόνο καλώδιο. Η στερέωση των σφιγκτήρων σε καλώδιο πολλών αγωγών χωρίς την απομόνωση του μεμονωμένου αγωγού θα εμφανίσει εσφαλμένο αποτέλεσμα ή μηδενική ροή ρεύματος.
