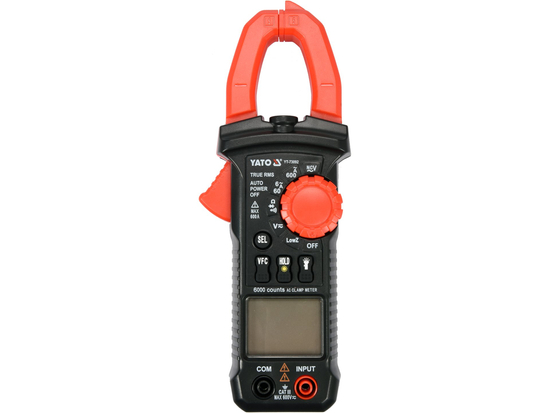

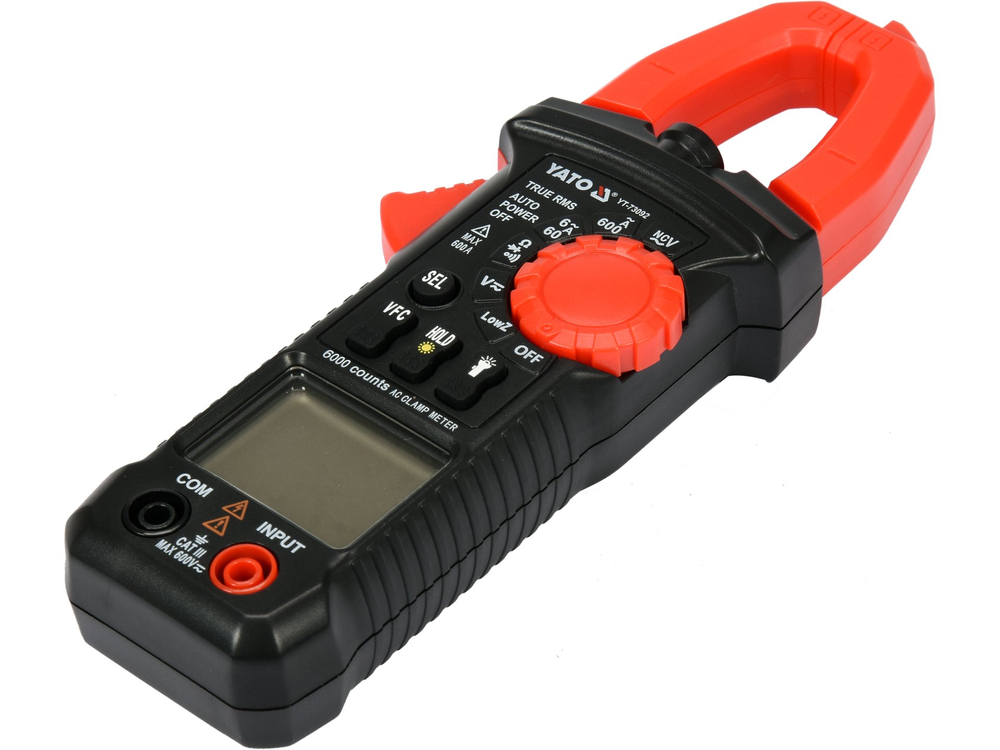

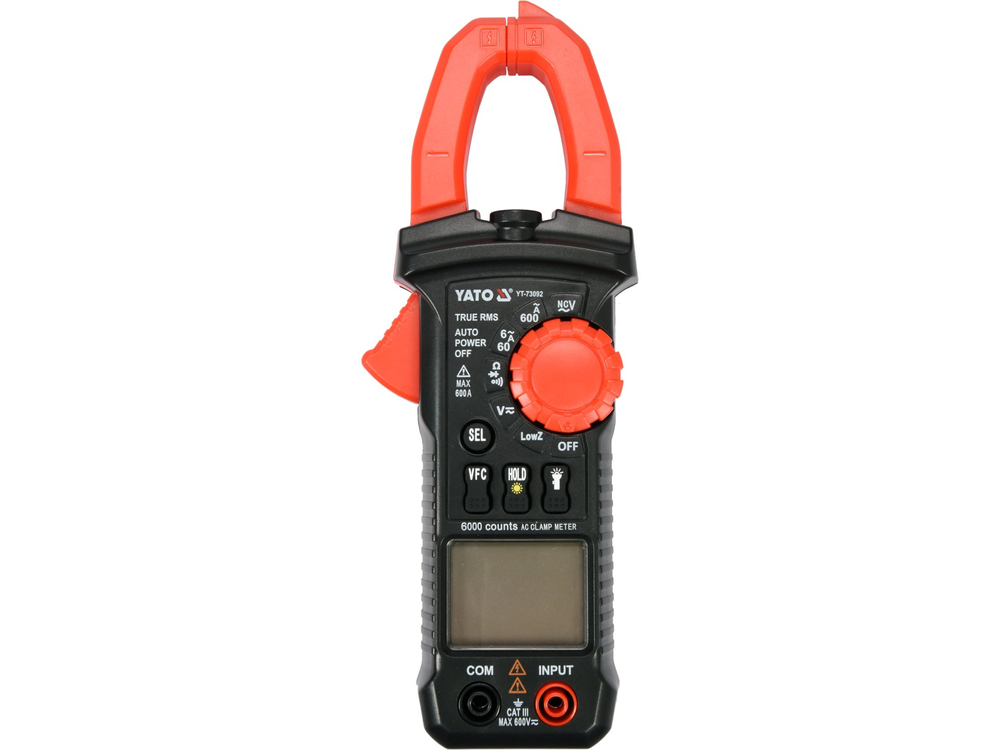

Ο γενικός μετρητής σφιγκτήρα YT-73092 με αυτόματο εύρος για τις περισσότερες ενδείξεις επιτρέπει τη διενέργεια βασικών και προηγμένων ηλεκτρικών μετρήσεων. Ο μετρητής είναι εξοπλισμένος με λαβίδες που επιτρέπουν τη μέτρηση του εναλλασσόμενου ρεύματος σε ένα μόνο καλώδιο με τη μέθοδο της επαγωγής. Η μέτρηση πραγματοποιείται χωρίς να αποσυνδέεται το κύκλωμα ή να αποσυνδέεται από την πηγή τροφοδοσίας και επιτρέπει τη μέτρηση πολύ μεγαλύτερου ρεύματος από ό,τι με τους συμβατικούς ηλεκτρικούς μετρητές.

Βασικές μετρήσεις:

• Μέτρηση τάσης εναλλασσόμενου ρεύματος: V .F.C. 0-600 V, TRUE RMS + V.F.C. + lowZ
• Μέτρηση τάσης συνεχούς ρεύματος: 0-600 V, LowZ
• Μέτρηση εναλλασσόμενου ρεύματος: A.C. 0-600 A, TRUE RMS + V.F.C.
• Μέτρηση αντίστασης: 0-60 MΩ
• Δοκιμή διόδου:_IF 1 mA,_UR 2,3 V
• Δοκιμή συνέχειας κυκλώματος: 0-120 Ω

Πρόσθετες μετρήσεις:

• Μέτρηση τάσης εναλλασσόμενου ρεύματος σε λειτουργία χαμηλής αντίστασης: 0-600 V
• Μέτρηση τάσης συνεχούς ρεύματος σε λειτουργία χαμηλής αντίστασης: 0-600 V
• ανίχνευση τάσης εναλλασσόμενου ρεύματος χωρίς επαφή: NCV

Ακρίβεια μέτρησης:

Παράδειγμα προσδιορισμού της ακρίβειας για τη μέτρηση ρεύματος εναλλασσόμενου ρεύματος. Υπολογισμός για το αποτέλεσμα της μέτρησης: 30 A

• Η ακρίβεια μέτρησης του μετρητή YT-73092 για αυτό το εύρος είναι : ±(2,5%+10), ανάλυση 0,01 A
• υπολογισμός του τύπου σφάλματος μέτρησης: (αποτέλεσμα μέτρησης x 2,5%) + 10 x ανάλυση
• υπολογισμός: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,8 A

Πραγματικό αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για ένδειξη 30 A = 30 ± 0,85 A

• αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη εναλλασσόμενης τάσης: 235 V = 235 ± 3,3 V
• αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη μέτρησης συνεχούς τάσης: V = 12 ± 0,116 V

Ένας πίνακας με την ανάλυση και την ακρίβεια για την εκάστοτε μέτρηση βρίσκεται στις οδηγίες λειτουργίας.

Ενσωματωμένες λειτουργίες:

• TRUE RMS - ένας μετρητής με αυτή τη λειτουργία εμφανίζει την πραγματική rms τιμή της τάσης/τάσης εναλλασσόμενου ρεύματος. Σε αντίθεση με τους μετρητές μέσου όρου, οι συσκευές με true rms εμφανίζουν τη σωστή τιμή όχι μόνο για ημιτονοειδείς κυματομορφές, αλλά και για ημιτονοειδείς κυματομορφές παραμορφωμένες, π.χ. από υψηλότερες αρμονικές, ή τετραγωνικές ή τριγωνικές κυματομορφές. Μια λειτουργία που πρέπει να υπάρχει οπουδήποτε εμφανίζονται σε ένα κύκλωμα τροφοδοτικά διακοπτικού τύπου, κινητήρες με μετατροπέα κινητήρα, εγκαταστάσεις HVAC κ.λπ.
• NCV - ανίχνευση τάσης εναλλασσόμενου ρεύματος χωρίς επαφή με επαγωγική μέθοδο. Ο μετρητής ανιχνεύει την παρουσία τάσης σε ένα μονωμένο καλώδιο και μπορεί επίσης να υποδείξει το καλώδιο φάσης
• LowZ - μέτρηση τάσης εναλλασσόμενου και συνεχούς ρεύματος σε λειτουργία χαμηλής αντίστασης. Το φαινόμενο που συνήθως αναφέρεται ως τάση-φάντασμα μπορεί να δυσχεράνει τη διάγνωση των δικτύων τροφοδοσίας σε βιομηχανικά κτίρια, για παράδειγμα. Το φαινόμενο αυτό προκαλείται από την τάση που εμφανίζεται σε ένα μη συνδεδεμένο καλώδιο στο οποίο έχει προκληθεί τάση από ένα συνδεδεμένο στο δίκτυο καλώδιο που διέρχεται από το ίδιο κανάλι. Η λειτουργία LowZ μειώνει τη σύνθετη αντίσταση των υποδοχών μέτρησης του μετρητή κατά 10 φορές σε σύγκριση με την κανονική λειτουργία μέτρησης, στη συνέχεια ο μετρητής, κατά τη δειγματοληψία της τάσης, απορροφά ελαφρώς υψηλότερο ρεύμα και έτσι εκφορτίζει το φορτίο που έχει συσσωρευτεί στο καλώδιο. Το αποτέλεσμα είναι μια μέτρηση τάσης χωρίς τάση-φάντασμα.
• V.F.C. - χαμηλοπερατό φίλτρο. Αυτή η λειτουργία χρησιμοποιείται, για παράδειγμα, κατά τη μέτρηση της τάσης εξόδου ενός ελεγκτή ηλεκτροκινητήρα που χρησιμοποιεί τη μεταβολή της συχνότητας και της τάσης για τον έλεγχο της ταχύτητας του κινητήρα (ελεγκτές VFD). Όταν η λειτουργία είναι ενεργοποιημένη, ο μετρητής φιλτράρει τις παρεμβολές υψηλής συχνότητας από, για παράδειγμα, ένα σήμα PWM και αφήνει μόνο τη χαμηλή συχνότητα. Με αυτόν τον τρόπο, το φίλτρο επιτρέπει την ακριβή μέτρηση της τιμής rms της τάσης/ρεύματος που ρέει στον κινητήρα
• AUTO - αυτόματη ρύθμιση του εύρους μέτρησης. Όταν μετράτε άγνωστες τιμές με ένα μετρητή με χειροκίνητη ρύθμιση του εύρους με τη χρήση του επιλογέα, οι μετρήσεις πρέπει να γίνονται διαδοχικά από το μεγαλύτερο εύρος μέχρι το εύρος που δίνει το πιο ακριβές αποτέλεσμα - διαφορετικά κινδυνεύει να καταστραφεί το όργανο. Από την άλλη πλευρά, στην περίπτωση ενός πολυμέτρου με τη λειτουργία AUTO, αρκεί να κάνετε μία μέτρηση και το όργανο θα βρει αυτόματα το βέλτιστο εύρος. Ο μετρητής ξεκινάει από προεπιλογή στη λειτουργία AUTO
• SEL - αλλάζει τη λειτουργία μέτρησης, π.χ. από μέτρηση τάσης AC σε DC, μετάβαση από δοκιμή διόδου σε δοκιμή συνέχειας κυκλώματος ή μέτρηση αντίστασης
• HOLD - διατήρηση της τρέχουσας τιμής μέτρησης στην οθόνη

Πρόσθετες πληροφορίες

• Οθόνη LCD, μέγιστο εμφανιζόμενο αποτέλεσμα: 5999
• οπίσθιος φωτισμός της οθόνης
• φωτισμός του πεδίου μέτρησης των σφιγκτήρων
• ηχητικό σήμα στη δοκιμή συνέχειας για αντιστάσεις κάτω των 60 Ω
• δυνατότητα ξεχωριστής ενεργοποίησης των δοκιμών διόδου και συνέχειας
• οι σφιγκτήρες ανοίγουν έως 26 mm και επιτρέπουν τη μέτρηση ενός μόνο καλωδίου μέγιστης διαμέτρου έως 18 mm

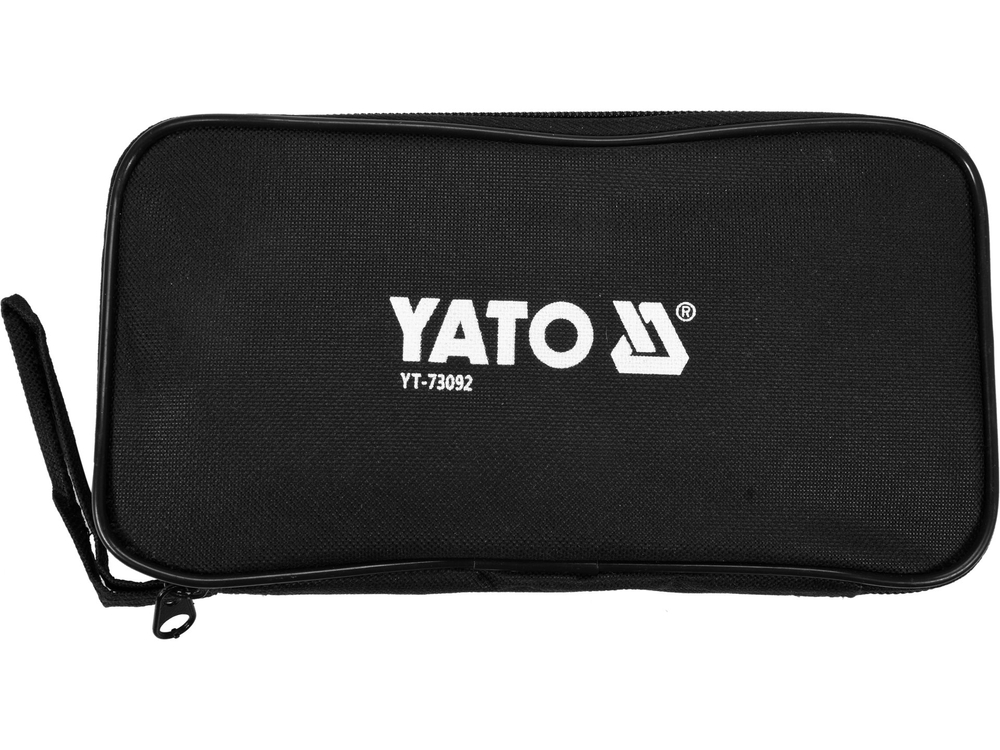

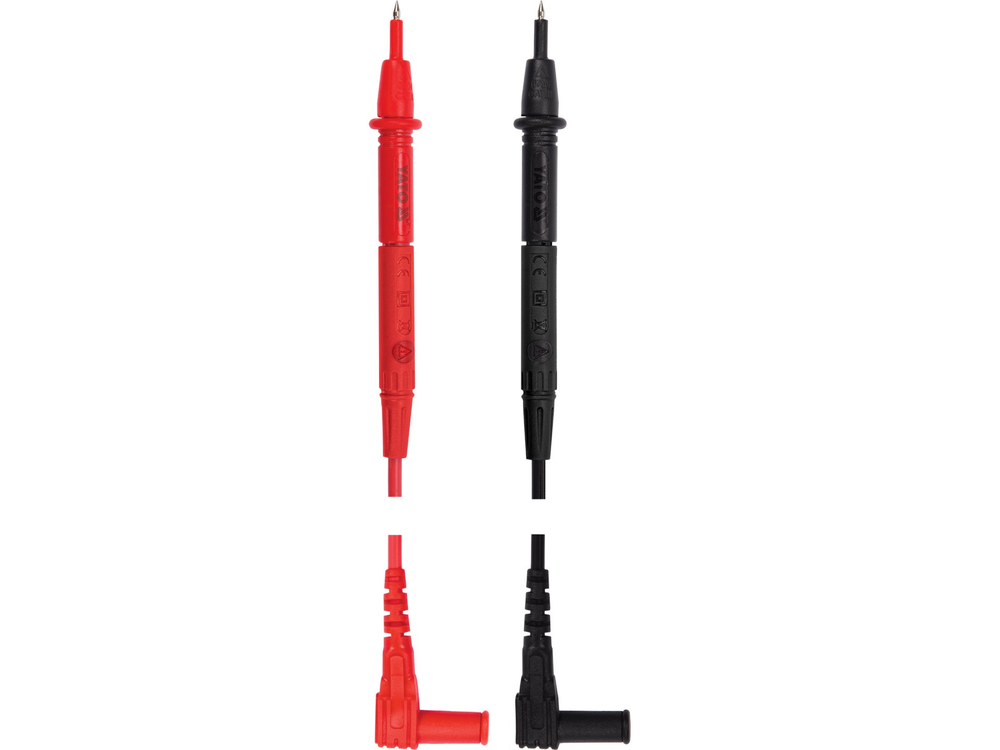

• περιλαμβάνονται αισθητήρες δοκιμής και θήκη μεταφοράς
• κατασκευή με προστασία υπερφόρτωσης
• αυτόματη απενεργοποίηση του μετρητή μετά από 15 λεπτά αδράνειας
• ένδειξη χαμηλής μπαταρίας
• τροφοδοσία: δύο μπαταρίες 1,5 V (AAA)

Προσοχή!

Η μέτρηση ρεύματος με μετρητές σφιγκτήρα εκτελείται μόνο σε έναν αγωγό, σε ένα μόνο καλώδιο. Η στερέωση των σφιγκτήρων σε καλώδιο πολλών αγωγών χωρίς την απομόνωση του μεμονωμένου αγωγού θα εμφανίσει λανθασμένο αποτέλεσμα ή μηδενική ροή ρεύματος.
