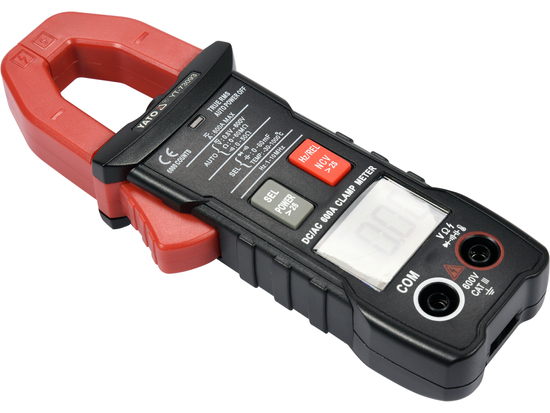

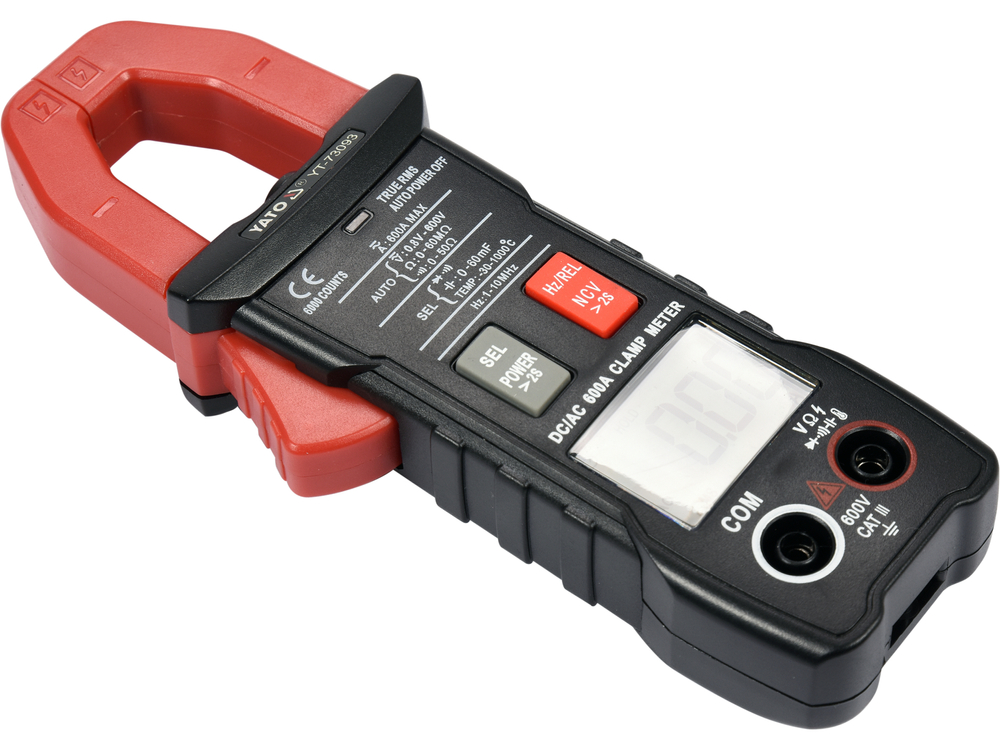

Ο γενικός μετρητής σφιγκτήρα YT-73093 με αυτόματο εύρος για κάθε μέτρηση επιτρέπει βασικές και προηγμένες μετρήσεις ηλεκτρικών μεγεθών. Ο μετρητής έχει εξοπλιστεί με σφιγκτήρες μέτρησης που επιτρέπουν τη μέτρηση συνεχούς και εναλλασσόμενου ρεύματος σε ένα μόνο καλώδιο χρησιμοποιώντας τον ενσωματωμένο αισθητήρα HALL. Η μέτρηση πραγματοποιείται χωρίς να χρειάζεται να αποσυνδέσετε το κύκλωμα ή να το αποσυνδέσετε από την πηγή ρεύματος και επιτρέπει τη μέτρηση πολύ μεγαλύτερου ρεύματος από ό,τι με τους συμβατικούς ηλεκτρικούς μετρητές. Τα καλώδια των αισθητήρων μέτρησης διαθέτουν μόνωση σιλικόνης, η οποία είναι εύκαμπτη και ανθεκτική στις υψηλές θερμοκρασίες.

Σημείωση: Οι μετρητές που μπορούν να μετρήσουν ρεύμα συνεχούς ρεύματος, συμπεριλαμβανομένου του YT-73093, χρησιμοποιούν αισθητήρα Hall που μετρά την τιμή της έντασης του μαγνητικού πεδίου. Το μαγνητικό πεδίο της Γης εμφανίζεται φυσικά, συνεπώς οι ενδείξεις του μετρητή έντασης συνεχούς ρεύματος δεν είναι μηδενικές. Κάθε φορά, πριν από τη μέτρηση της έντασης συνεχούς ρεύματος, φέρνετε το μετρητή κοντά στο υπό δοκιμή καλώδιο, μηδενίστε τον με το κουμπί REL, στη συνέχεια συνδέστε τον στο υπό δοκιμή καλώδιο και διαβάστε το αποτέλεσμα.

Βασικές μετρήσεις:

• Μέτρηση τάσης εναλλασσόμενου ρεύματος: V, ΠΡΑΓΜΑΤΙΚΌ RMS.
• Μέτρηση τάσης συνεχούς ρεύματος: 0-600 V
• Μέτρηση εναλλασσόμενου ρεύματος: 0-600 A, TRUE RMS
• Μέτρηση συνεχούς ρεύματος: D.C. 0-600 A, true rms D.C. 0-600 A
• Μέτρηση αντίστασης: 0-60 MΩ
• Δοκιμή διόδου:_IF 5 mA,_UR 3 V
• Δοκιμή συνέχειας κυκλώματος: 0-50 Ω

Πρόσθετες μετρήσεις:

• 0-60 mF
• Μέτρηση συχνότητας: 0-10 Mhz
• Μέτρηση θερμοκρασίας: °C: -30 έως 1000 °C
• ανίχνευση τάσης εναλλασσόμενου ρεύματος χωρίς επαφή: NCV

Ακρίβεια μέτρησης:

AC: Παράδειγμα προσδιορισμού ακρίβειας για τη μέτρηση ρεύματος AC. Υπολογισμός για το αποτέλεσμα της μέτρησης: 30 A

• Η ακρίβεια μέτρησης του μετρητή YT-73093 για αυτό το εύρος είναι : ±(2,0%+30), ανάλυση 0,01 A
• υπολογισμός του τύπου σφάλματος μέτρησης: (αποτέλεσμα μέτρησης x 2%) + 30 x ανάλυση
• υπολογισμός: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Πραγματικό αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για ένδειξη 30 A = 30 ± 0,90 A.

• Αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για ένδειξη μέτρησης τάσης εναλλασσόμενου ρεύματος: 235 V = 235 ± 4,175 V
• αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη μέτρησης τάσης συνεχούς ρεύματος: 12 V = 12 ± 0,09 V

Ένας πίνακας με την ανάλυση και την ακρίβεια για τη μέτρηση βρίσκεται στις οδηγίες λειτουργίας.

Ενσωματωμένες λειτουργίες:

• TRUE RMS - ένας μετρητής με αυτή τη λειτουργία εμφανίζει την πραγματική rms τιμή της τάσης/τάσης εναλλασσόμενου ρεύματος. Σε αντίθεση με τους μετρητές μέσου όρου, οι συσκευές με true rms εμφανίζουν τη σωστή τιμή όχι μόνο για ημιτονοειδείς κυματομορφές, αλλά και για ημιτονοειδείς κυματομορφές παραμορφωμένες, π.χ. από υψηλότερες αρμονικές, ή τετραγωνικές ή τριγωνικές κυματομορφές. Μια λειτουργία που πρέπει να υπάρχει οπουδήποτε εμφανίζονται σε ένα κύκλωμα τροφοδοτικά διακοπτικού τύπου, κινητήρες με μετατροπέα κινητήρα, εγκαταστάσεις HVAC κ.λπ.
• NCV - ανίχνευση τάσης εναλλασσόμενου ρεύματος χωρίς επαφή με επαγωγική μέθοδο. Ο μετρητής ανιχνεύει την παρουσία τάσης σε ένα μονωμένο καλώδιο και μπορεί επίσης να υποδείξει το καλώδιο φάσης
• AUTO - αυτόματη ρύθμιση του εύρους μέτρησης. Κατά τη μέτρηση άγνωστων τιμών με ένα μετρητή με χειροκίνητη ρύθμιση εύρους με τη χρήση του ρυθμιστή, οι μετρήσεις θα πρέπει να εκτελούνται διαδοχικά από το μεγαλύτερο εύρος στο εύρος που δίνει το πιο ακριβές αποτέλεσμα - διαφορετικά υπάρχει κίνδυνος να καταστραφεί το όργανο. Από την άλλη πλευρά, στην περίπτωση ενός πολυμέτρου με τη λειτουργία AUTO, αρκεί να πραγματοποιήσετε μία μέτρηση και ο μετρητής θα βρει αυτόματα το βέλτιστο εύρος. Ο μετρητής εκκινεί από προεπιλογή στη λειτουργία AUTO
• DATA HOLD - διατήρηση της τρέχουσας μετρούμενης τιμής στην οθόνη
• PEAK HOLD - διατήρηση της υψηλότερης μετρούμενης τιμής στην οθόνη μέσω των αισθητήρων μέτρησης
• INRUSH current - μέτρηση του ρεύματος εισροής μέσω ανιχνευτών μέτρησης. Ο μετρητής θα μετρήσει το ρεύμα εντός 100 ms από την εκκίνηση της συσκευής

Πρόσθετες πληροφορίες:

• Οθόνη LCD, μέγιστο εμφανιζόμενο αποτέλεσμα: 6000
• οπίσθιος φωτισμός της οθόνης και του πεδίου μέτρησης των σφιγκτήρων
• αυτόματη εναλλαγή από τη δοκιμή διόδου στη δοκιμή συνέχειας όταν η αντίσταση του κυκλώματος είναι κάτω από 50Ω (δεν είναι δυνατή η ρύθμιση του μετρητή μόνο για τη δοκιμή διόδου)
• ηχητικό σήμα στη δοκιμή συνέχειας για αντίσταση κάτω από 50Ω
• σφιγκτήρες που ανοίγουν έως 25 mm και επιτρέπουν τη μέτρηση ενός μόνο καλωδίου με μέγιστη διάμετρο 25 mm
• Ανιχνευτές μήκους 14,5 cm
• μήκος καλωδίου συμπεριλαμβανομένων των ανιχνευτών: 97 cm
• διάμετρος καλωδίου συμπεριλαμβανομένης της μόνωσης: 3,5 mm
• στο σετ περιλαμβάνεται θήκη μεταφοράς
• κατασκευή με προστασία υπερφόρτωσης
• αυτόματη απενεργοποίηση του μετρητή μετά από 15 λεπτά αδράνειας
• δυνατότητα απενεργοποίησης της λειτουργίας αυτόματης απενεργοποίησης
• ένδειξη χαμηλής μπαταρίας
• τροφοδοσία: δύο μπαταρίες 1,5 V (ΑΑΑ)

Προσοχή!

Η μέτρηση ρεύματος με σφιγκτήρες ρεύματος πραγματοποιείται μόνο σε ένα μόνο καλώδιο, σε ένα μόνο καλώδιο. Η στερέωση των σφιγκτήρων σε καλώδιο πολλών αγωγών χωρίς την απομόνωση του μεμονωμένου αγωγού θα εμφανίσει εσφαλμένο αποτέλεσμα ή μηδενική ροή ρεύματος.
