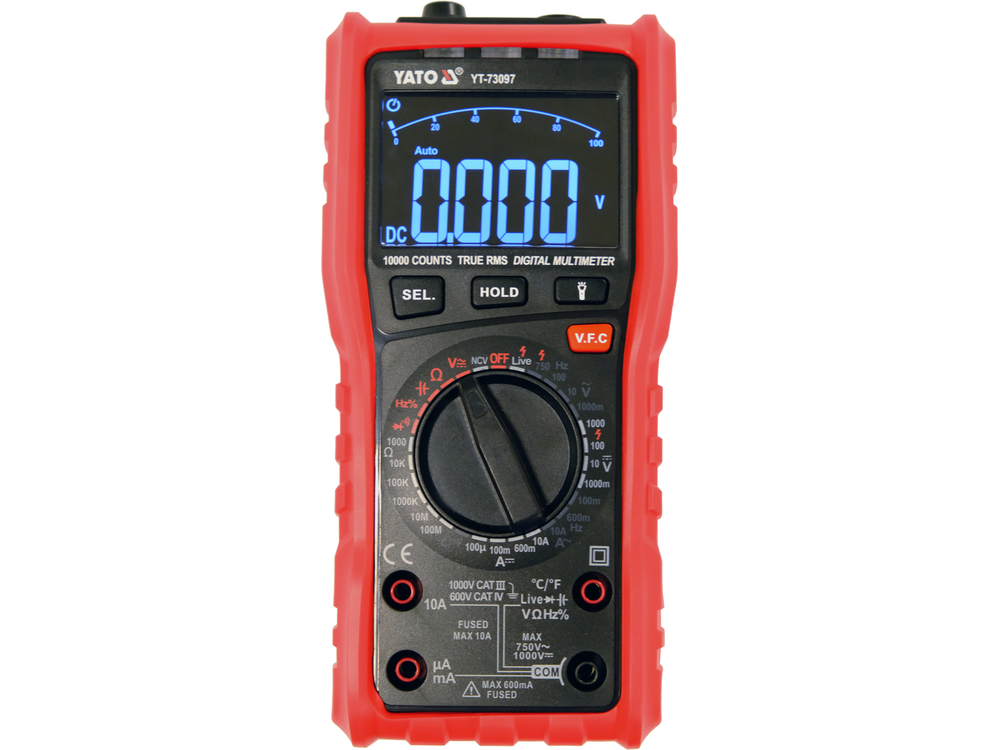

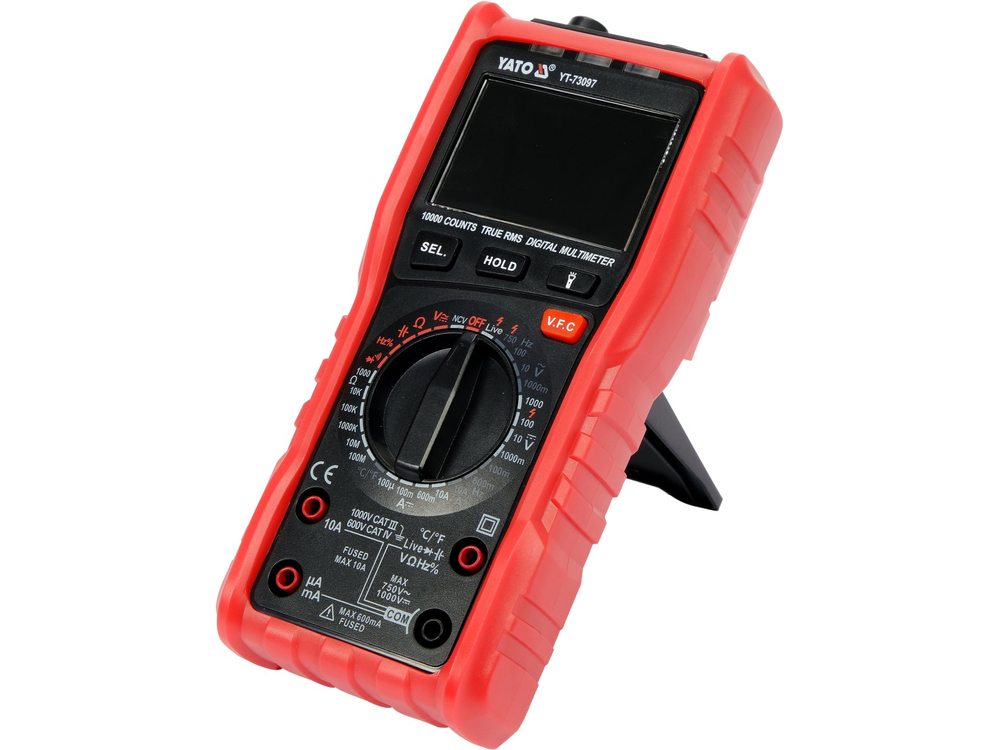

YT-73097 μετρητής γενικής χρήσης με λειτουργία TRUE RMS μοναδικού σχεδιασμού με αυτόματο και χειροκίνητο εύρος μέτρησης. Παρέχει τη δυνατότητα εκτέλεσης βασικών και προηγμένων μετρήσεων ηλεκτρικών μεγεθών. Η μεγάλη οθόνη LCD πολλαπλών λειτουργιών επιτρέπει, σε ορισμένες λειτουργίες μέτρησης, την εμφάνιση δύο τιμών ταυτόχρονα, π.χ. τάση και συχνότητα από την πρίζα. Το περίβλημα είναι εξοπλισμένο με μια κόκκινη θήκη από καουτσούκ με ειδικές θέσεις για τους αισθητήρες μέτρησης, χάρη στην οποία ο μετρητής δεν θα γλιστράει εύκολα από τα χέρια και θα ελαχιστοποιεί τον κίνδυνο ζημιάς κατά τη διάρκεια μιας πτώσης. Ο τελευταίας τεχνολογίας σχεδιασμός της πλακέτας και το ειδικό λογισμικό σημαίνουν όχι μόνο ταχύτητα, ακρίβεια και επαναληψιμότητα των μετρήσεων, αλλά και αυξημένο επίπεδο ασφάλειας, όπως αποδεικνύεται από την απόκτηση πιστοποίησης CAT IV έως 600V.

Βασικές μετρήσεις:

• Μέτρηση τάσης εναλλασσόμενου ρεύματος: V.F.C. 0-750 V, TRUE RMS + V.F.C.
• Μέτρηση τάσης συνεχούς ρεύματος: 0-1000 V.
• Μέτρηση εναλλασσόμενου ρεύματος: 0-10 A, TRUE RMS
• Μέτρηση συνεχούς ρεύματος: D.C: DC 0-10 A
• Μέτρηση αντίστασης: 0-99,99 MΩ
• Δοκιμή διόδου:_IF 1mA,_UR 3, 2V
• Δοκιμή συνέχειας κυκλώματος: 0-30 Ω

Πρόσθετες μετρήσεις:

• 0-99,99 mF
• Μέτρηση συχνότητας: 0-9,999 Mhz
• Μέτρηση συντελεστή πλήρωσης: 1-99%
• Μέτρηση θερμοκρασίας: -20 έως 1000°C
• ανίχνευση τάσης εναλλασσόμενου ρεύματος χωρίς επαφή: NCV

Ακρίβεια μέτρησης:

AC: Παράδειγμα προσδιορισμού ακρίβειας για τη μέτρηση τάσης εναλλασσόμενου ρεύματος. Υπολογισμός για το αποτέλεσμα της μέτρησης: 235 V

• Η ακρίβεια μέτρησης του μετρητή YT-73097 για αυτό το εύρος είναι : ±(1,0% + 5), ανάλυση 0,1 V
• υπολογισμός του τύπου σφάλματος μέτρησης: (αποτέλεσμα μέτρησης x 1,0%) + 5 x ανάλυση
• υπολογισμός: (235 x 1,0%) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V

Πραγματικό αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη 235 V = 235 ± 2,85 V

• Πραγματικό αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για ένδειξη τάσης συνεχούς ρεύματος: 12 V = 12 ± 0,09 V
• αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για ένδειξη μέτρησης εναλλασσόμενου ρεύματος 8 A = 8 ± 0,15 A

Ένας πίνακας με την ανάλυση και την ακρίβεια της μέτρησης βρίσκεται στις οδηγίες λειτουργίας.

Ενσωματωμένες λειτουργίες:

• TRUE RMS - ένας μετρητής με αυτή τη λειτουργία εμφανίζει την πραγματική rms τιμή της τάσης/τάσης εναλλασσόμενου ρεύματος. Σε αντίθεση με τους μετρητές μέσου όρου, οι συσκευές με true rms εμφανίζουν τη σωστή τιμή όχι μόνο για ημιτονοειδείς κυματομορφές, αλλά και για ημιτονοειδείς κυματομορφές παραμορφωμένες, π.χ. από υψηλότερες αρμονικές, ή τετραγωνικές ή τριγωνικές κυματομορφές. Μια λειτουργία που πρέπει να υπάρχει οπουδήποτε εμφανίζονται σε ένα κύκλωμα τροφοδοτικά διακοπτικού τύπου, κινητήρες με μετατροπέα κινητήρα, εγκαταστάσεις HVAC κ.λπ.
• NCV - ανίχνευση τάσης εναλλασσόμενου ρεύματος χωρίς επαφή με επαγωγική μέθοδο. Ο μετρητής ανιχνεύει την παρουσία τάσης σε μονωμένο αγωγό χρησιμοποιώντας τον αισθητήρα NCV στην πρόσοψη της συσκευής
• LIVE - δοκιμή για την παρουσία φάσης χρησιμοποιώντας έναν από τους αισθητήρες μέτρησης. Σας επιτρέπει να ελέγξετε σε ποια οπή μιας ηλεκτρικής πρίζας υπάρχει φάση. Εισάγετε τον αισθητήρα μέτρησης στην οπή, εάν ανιχνευθεί φάση η οθόνη θα εμφανίσει LIVE
• V.F.C. - Χαμηλοπερατό φίλτρο. Η λειτουργία αυτή χρησιμοποιείται, για παράδειγμα, κατά τη μέτρηση της τάσης εξόδου ενός ελεγκτή ηλεκτροκινητήρα που χρησιμοποιεί τη μεταβολή της συχνότητας και της τάσης για τον έλεγχο της ταχύτητας του κινητήρα (ελεγκτές VFD). Όταν η λειτουργία είναι ενεργοποιημένη, ο μετρητής φιλτράρει τις παρεμβολές υψηλής συχνότητας από, για παράδειγμα, ένα σήμα PWM και αφήνει μόνο τη χαμηλή συχνότητα. Με αυτόν τον τρόπο, το φίλτρο επιτρέπει την ακριβή μέτρηση της τιμής rms της τάσης/ρεύματος που ρέει στον κινητήρα
• AUTO - αυτόματη ρύθμιση του εύρους μέτρησης. Όταν μετράτε άγνωστες τιμές με ένα μετρητή με χειροκίνητη ρύθμιση του εύρους μέτρησης με τη χρήση του επιλογέα, οι μετρήσεις πρέπει να γίνονται διαδοχικά από το μεγαλύτερο εύρος μέχρι το εύρος που δίνει το πιο ακριβές αποτέλεσμα - διαφορετικά κινδυνεύει να καταστραφεί το όργανο. Από την άλλη πλευρά, στην περίπτωση ενός πολυμέτρου με τη λειτουργία AUTO, αρκεί να κάνετε μία μέτρηση και το όργανο θα βρει αυτόματα το βέλτιστο εύρος. Το YT-73097 είναι μια μοναδική κατασκευή, διότι εκτός από τις λειτουργίες με αυτόματη μέτρηση, προσφέρει μετρήσεις βασικών ηλεκτρικών μεγεθών και σε περιοχές που ρυθμίζονται χειροκίνητα με το κουμπί, συνδυάζοντας έτσι τα πλεονεκτήματα και των δύο λύσεων. Εάν γνωρίζετε την κατά προσέγγιση τιμή μέτρησης και ορίσετε το κατάλληλο εύρος, θα επωφεληθείτε από την ταχύτητα της ένδειξης
• SEL - αλλάζει τη λειτουργία μέτρησης, π.χ. από μέτρηση τάσης εναλλασσόμενου ρεύματος σε μέτρηση τάσης συνεχούς ρεύματος
• HOLD - διατηρεί την τρέχουσα τιμή μέτρησης στην οθόνη
• FLIGHT - υπάρχει μια δίοδος στην πρόσοψη της συσκευής για τον φωτισμό της περιοχής εργασίας, η οποία ενεργοποιείται και απενεργοποιείται με αυτό το κουμπί

Πρόσθετες πληροφορίες:

• Οθόνη LCD, μέγιστο εμφανιζόμενο αποτέλεσμα: 9999
• ηχητικό και φωτεινό σήμα στη δοκιμή συνέχειας για αντιστάσεις κάτω των 30 Ω
• αυτόματη λειτουργία για τις δοκιμές διόδων και συνέχειας, σε αυτή τη ρύθμιση ο μετρητής ανιχνεύει μόνος του αν έχει να κάνει με δίοδο ή με κύκλωμα χαμηλής αντίστασης
• δυνατότητα ξεχωριστής ενεργοποίησης των δοκιμών διόδου και συνέχειας με το κουμπί SEL, στη ρύθμιση δοκιμής συνέχειας ακούγεται αμέσως ο βομβητής

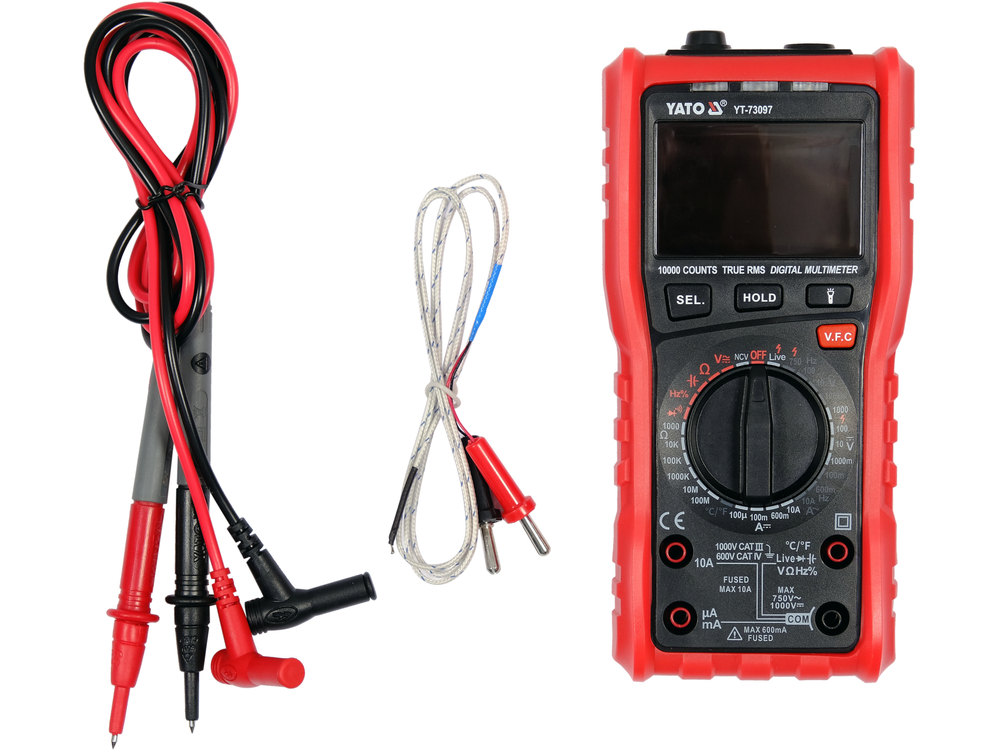

• στο σετ περιλαμβάνονται ανιχνευτές μέτρησης μήκους 15 cm
• μήκος καλωδίου συμπεριλαμβανομένων των ανιχνευτών 110 cm
• διάμετρος καλωδίου συμπεριλαμβανομένης της μόνωσης: 3,5 mm
• κατασκευή με υπερφόρτωση και προστασία τόσο για μετρήσεις ρεύματος όσο και για μετρήσεις τάσης
• συναγερμός καμένης ασφάλειας
• συναγερμός όταν ο αισθητήρας εισάγεται σε λάθος υποδοχή, π.χ. εάν, αφού ενεργοποιήσετε το μετρητή, τον ρυθμίσετε για μέτρηση τάσης και εισάγετε τον αισθητήρα στην υποδοχή μέτρησης ρεύματος, στην οθόνη εμφανίζεται η ένδειξη LEAD
• Περίβλημα ABS
• αυτόματη απενεργοποίηση του μετρητή μετά από 10 λεπτά αδράνειας
• Ένδειξη χαμηλής μπαταρίας
• τροφοδοσία: δύο μπαταρίες 1,5 V (AA)
