Ο ανιχνευτής καλωδίων YT-73137 είναι μια συσκευή για την επιθεώρηση και τον εντοπισμό καλωδίων. Χρησιμοποιείται για τον προσδιορισμό της διαδρομής ενός καλωδίου σε έναν τοίχο, τον εντοπισμό ενός καλωδίου δικτύου σε ένα δωμάτιο διακομιστή, τον εντοπισμό μιας διακοπής στο ηλεκτρικό σύστημα ενός αυτοκινήτου, την επαλήθευση της σειράς των συνδέσεων σε ένα καλώδιο RJ-45 και τον έλεγχο της κατάστασης μιας τηλεφωνικής γραμμής.

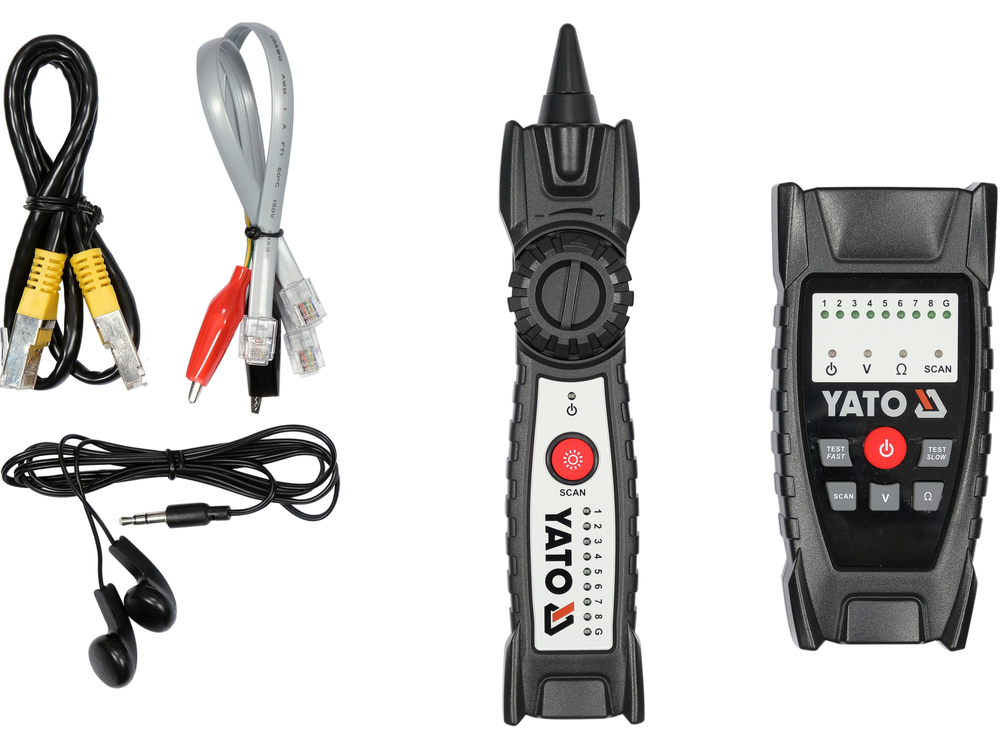

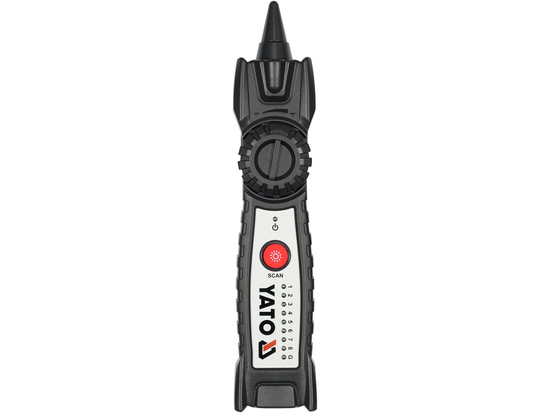

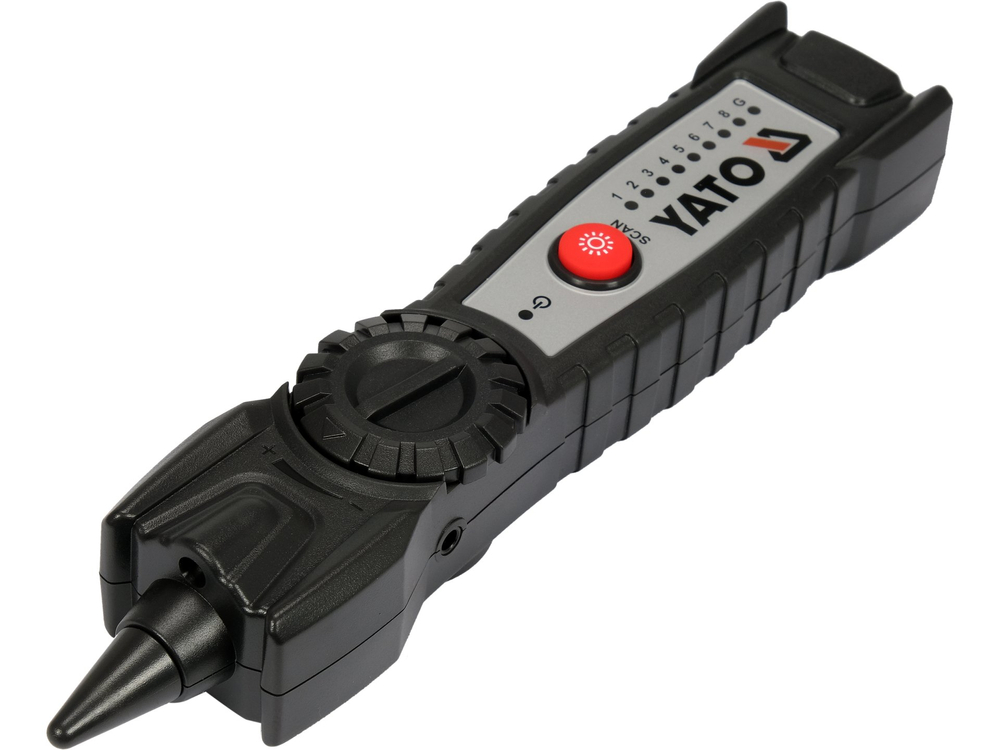

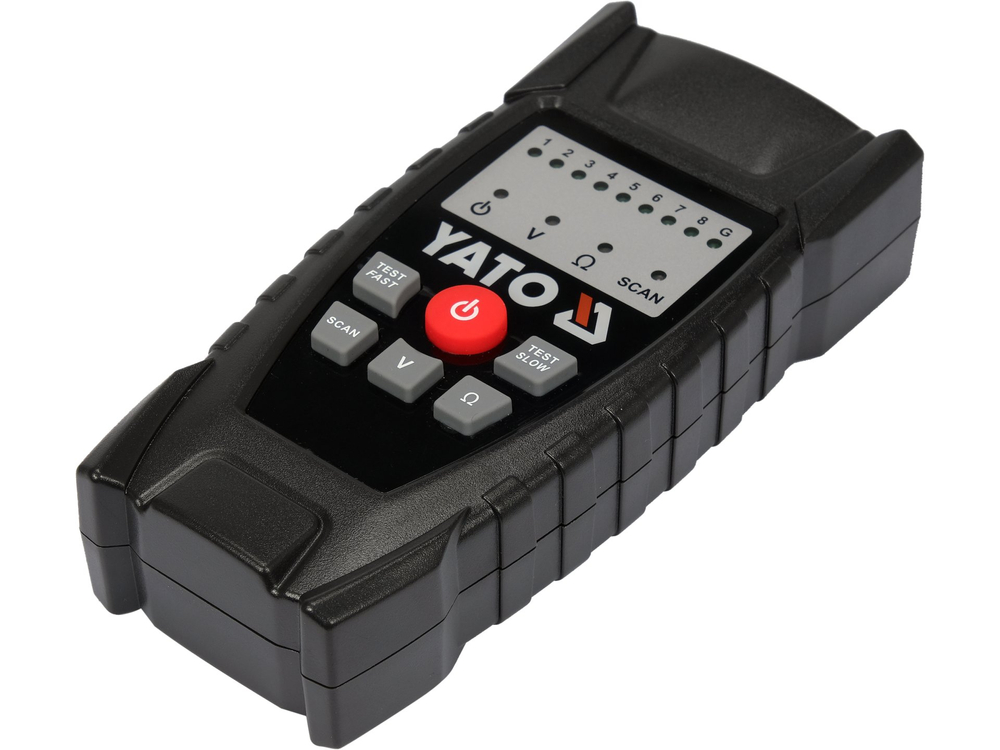

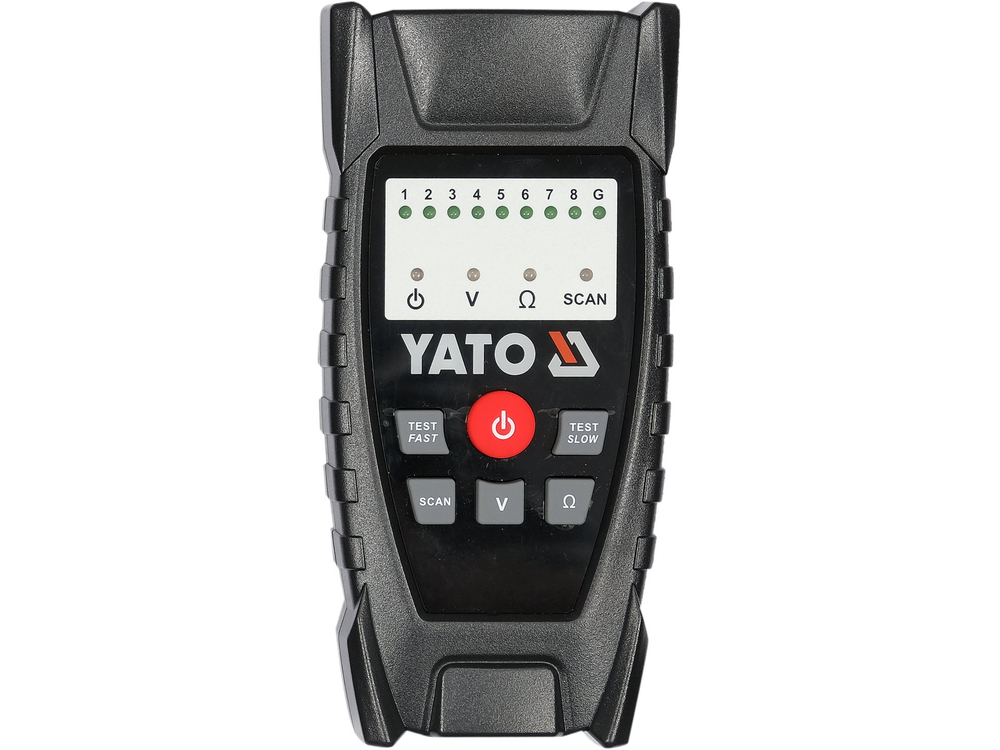

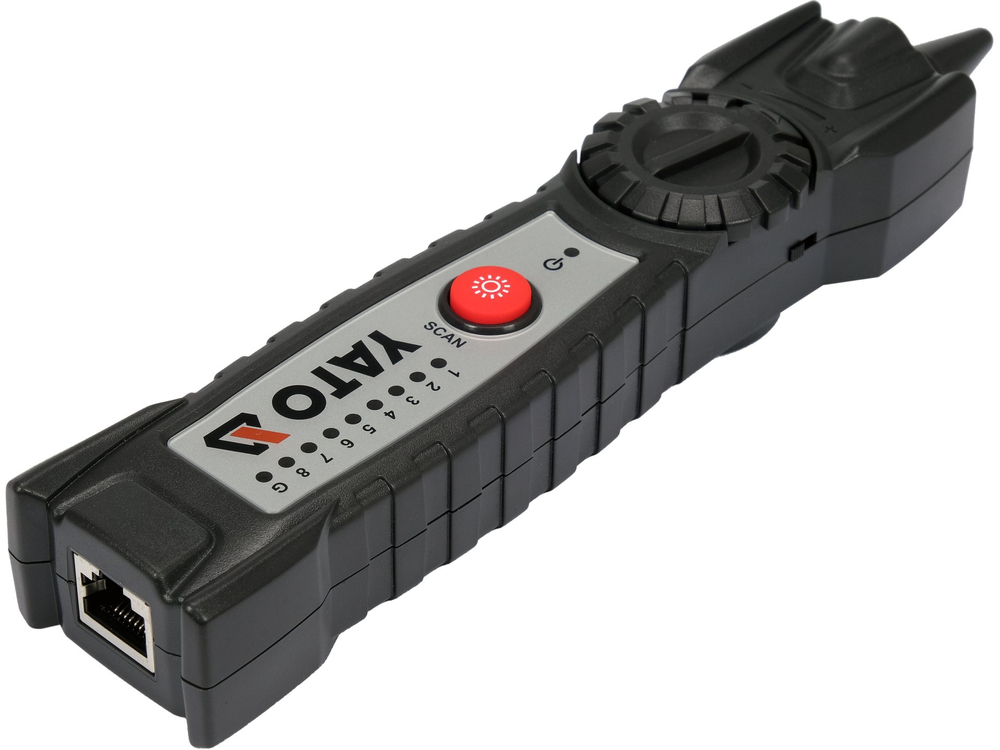

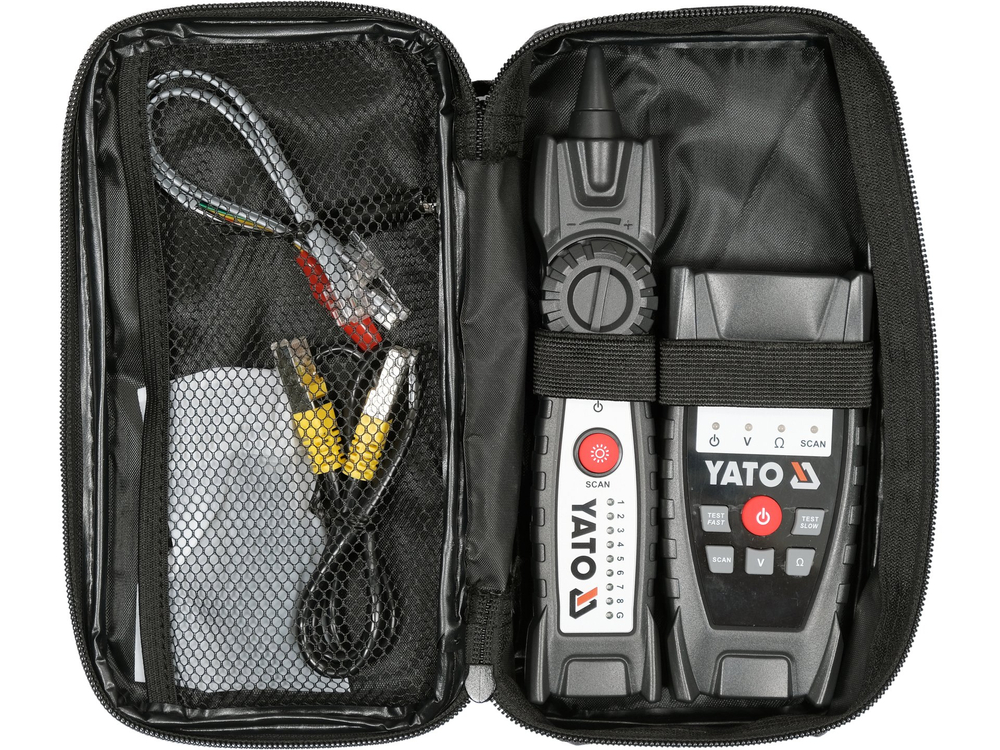

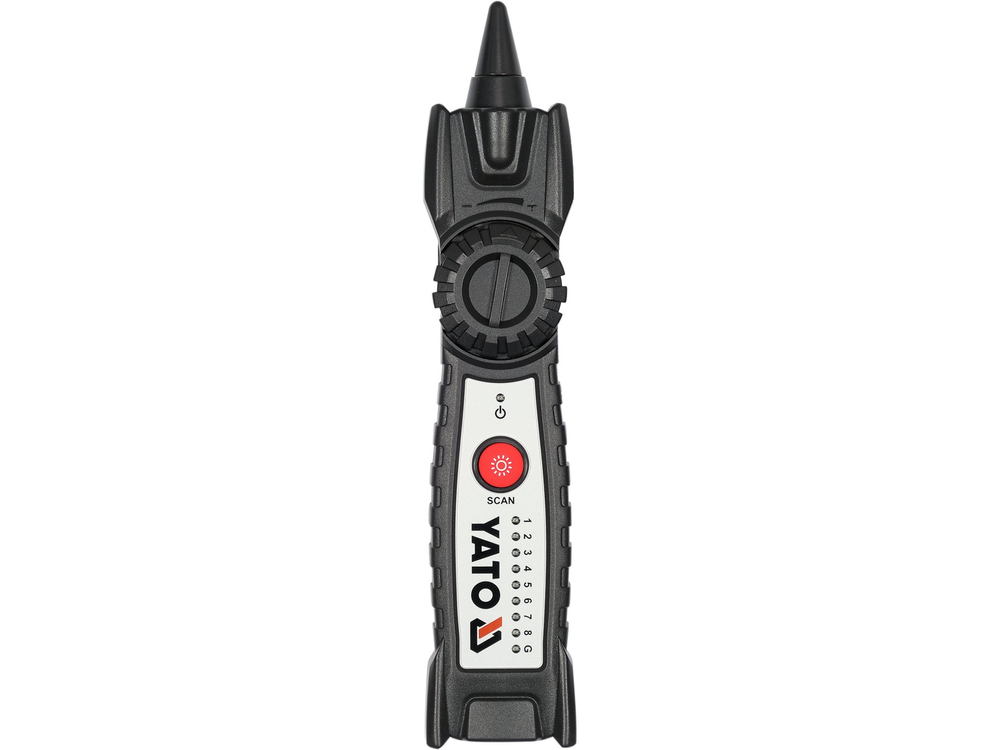

Αποτελείται από δύο συσκευές: έναν πομπό και έναν δέκτη. Ο πομπός είναι συνδεδεμένος με το καλώδιο που αναζητείται, έτσι ώστε όταν ενεργοποιείται η λειτουργία SCAN να εκπέμπει σήμα με συχνότητα γνωστή στο δέκτη. Ο δέκτης είναι σε θέση να συλλάβει ασύρματα το σήμα από απόσταση έως και μερικά εκατοστά* μακριά από το καλώδιο που αναζητείται.

Έχειανοσία στις παρεμβολές. Το σήμα που λαμβάνει ο δέκτης μετατρέπεται σε ήχο χωρίς θόρυβο και κρότους. Η ισχύς του πομπού επιτρέπει τη μετάδοση του σήματος στο καλώδιο σε ελάχιστη απόσταση 1 χιλιομέτρου. Η ενσωματωμένη υποδοχή jack στον δέκτη επιτρέπει τη σύνδεση, για παράδειγμα, των ακουστικών που περιλαμβάνονται.

• υλικό περιβλήματος: ABS
• ρύθμιση της ευαισθησίας/όγκου παρακολούθησης του σήματος
• διαστάσεις και βάρος του πομπού: 63 x 134 x 31 mm / 138 g
• διαστάσεις και βάρος δέκτη: 40 x 200 x 32 mm / 120 g
• παροχή ρεύματος πομπού: 3 x μπαταρίες AAA - 1.5V
• παροχή ρεύματος δέκτη: 6F22 - Μπαταρία 9V
• ένδειξη χαμηλής μπαταρίας

Χαρακτηριστικά:

• θέση και όδευση αγωγών
• θέση του σπασίματος του καλωδίου

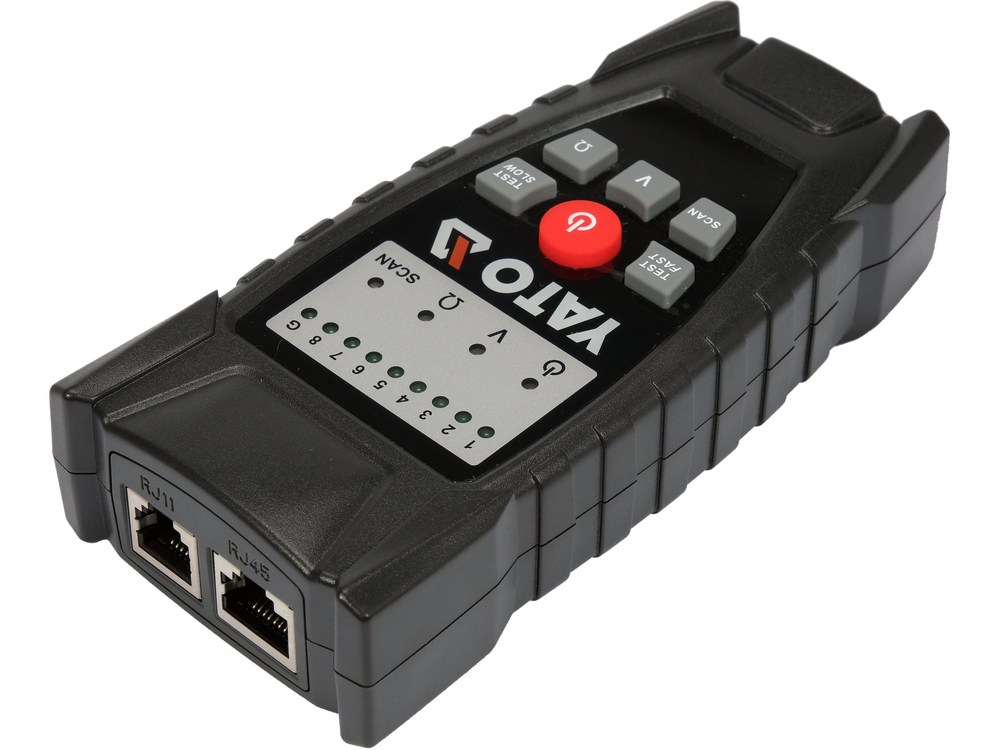

• επαλήθευση της σειράς των συνδέσεων σε ένα καλώδιο RJ45
• παρακολούθηση τάσης τηλεφωνικής γραμμής
• έλεγχος της πολικότητας της τάσης της τηλεφωνικής γραμμής
• έλεγχος για την ύπαρξη βραχυκυκλώματος

Ο εντοπισμός καλωδίων σε τοίχους, μεταξύ άλλων για λόγους ασφαλείας, πρέπει να γίνεται χωρίς την παρουσία τάσης δικτύου στο καλώδιο που αναζητείται.

^{*Ο δέκτης θα λάβει ισχυρότερο σήμα εάν ένας από τους ακροδέκτες κροκοδείλου του καλωδίου πομπού είναι συνδεδεμένος με τη γη. Η γείωση μπορεί να είναι είτε το καλώδιο γείωσης στην οικιακή εγκατάσταση είτε, αν δεν υπάρχουν άλλες επιλογές, το σώμα μας που ακουμπά στο πάτωμα. Οι εσωτερικές δοκιμές επιβεβαίωσαν τη λήψη του μεταδιδόμενου σήματος στο καλώδιο σε απόσταση 15 cm από το δέκτη (μέτρηση χωρίς εμπόδια μεταξύ του δέκτη και του καλωδίου).}
