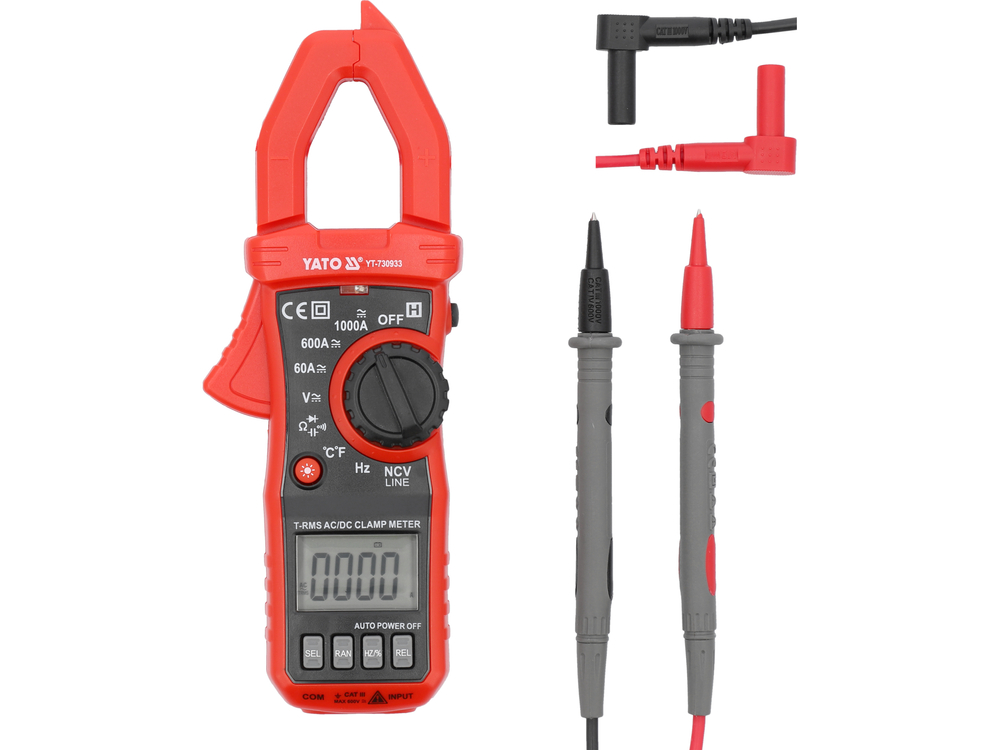

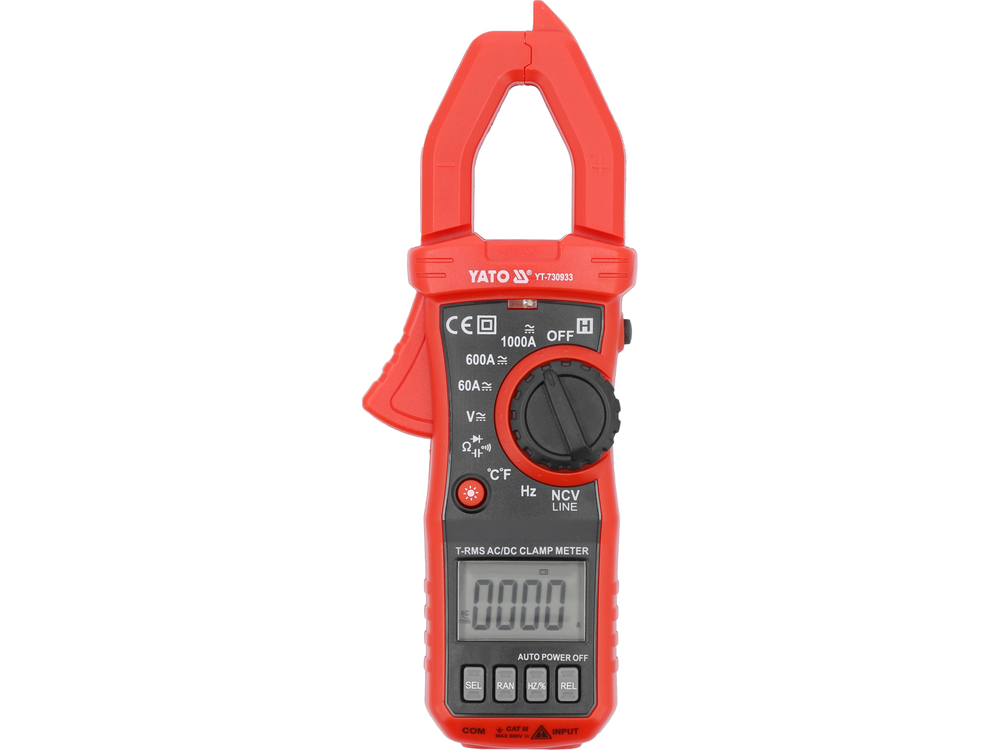

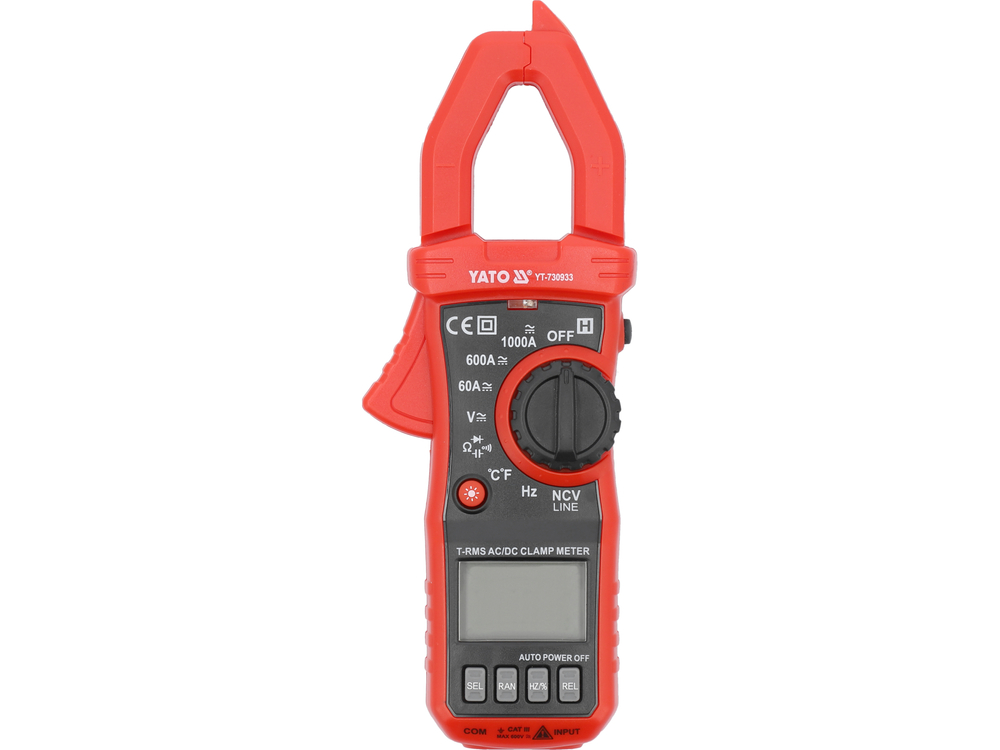

Μετρητής σφιγκτήρα γενικής χρήσης με λειτουργία TRUE RMS, με αυτόματη και χειροκίνητη μέτρηση. Επιτρέπει τη διενέργεια βασικών και προηγμένων μετρήσεων ηλεκτρικών μεγεθών. Με τη λαβίδα μπορεί να μετρηθεί ρεύμα συνεχούς και εναλλασσόμενου ρεύματος στην περιοχή από 10 mA έως 1000 A. Η μέτρηση πραγματοποιείται χωρίς να αποσυνδέεται το κύκλωμα ή να αποσυνδέεται από την πηγή ρεύματος. Ο μετρητής επιτρέπει τη μέτρηση πολύ υψηλότερου ρεύματος από τους συμβατικούς ηλεκτρικούς μετρητές. Τα καλώδια των αισθητήρων έχουν μόνωση σιλικόνης που είναι εύκαμπτη και ανθεκτική στις υψηλές θερμοκρασίες.

Βασικές μετρήσεις:

• μέτρηση τάσης εναλλασσόμενου ρεύματος: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
• μέτρηση τάσης DC: D.C. 0-1000 V
• μέτρηση ρεύματος εναλλασσόμενου ρεύματος: A.C. 0-1000 A, TRUE RMS (40-1000 Hz)
• μέτρηση ρεύματος DC: D.C. 0-1000 A
• μέτρηση αντίστασης: 0-60 MΩ
• δοκιμή διόδου: _IF 2 mA,_UR 3,2 V
• δοκιμή συνέχειας κυκλώματος: 0-50 Ω

Πρόσθετες μετρήσεις:

• μέτρηση πυκνωτή: 0-100 mF
• μέτρηση συχνότητας: 0-10 Mhz
• μέτρηση θερμοκρασίας: -30 έως 1000 °C
• ανίχνευση τάσης εναλλασσόμενου ρεύματος χωρίς επαφή: NCV
• μέτρηση του ρεύματος εισροής
• μέτρηση παρουσίας φάσης (λειτουργία δειγματολήπτη)

Ακρίβεια μέτρησης:

Παράδειγμα προσδιορισμού της ακρίβειας για τη μέτρηση ρεύματος AC. Υπολογισμοί για το αποτέλεσμα της μέτρησης: 30 A

• η ακρίβεια μέτρησης του μετρητή YT-730933 για αυτό το εύρος είναι : ± (2,5% + 10), ανάλυση 0,01 A
• υπολογισμός του τύπου σφάλματος μέτρησης: (αποτέλεσμα μέτρησης x 2%) + 30 x ανάλυση
• υπολογισμοί: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,85 A

Πραγματικό αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για ένδειξη 30 A = 30 ± 0,85 A.

• αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη μέτρησης τάσης εναλλασσόμενου ρεύματος: 235 V = 235 ± 2,85 V
• το αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη της μέτρησης της τάσης συνεχούς ρεύματος: 12 V = 12 ± 0,146 V

Ένας πίνακας με την ανάλυση και την ακρίβεια για μια δεδομένη μέτρηση βρίσκεται στις οδηγίες λειτουργίας.

Ενσωματωμένες λειτουργίες:

• TRUE RMS - ένας μετρητής με αυτή τη λειτουργία εμφανίζει την πραγματική τιμή rms της τάσης ή του ρεύματος εναλλασσόμενου ρεύματος. Σε αντίθεση με τους μετρητές μέσου όρου, οι συσκευές με TRUE RMS δείχνουν τη σωστή τιμή όχι μόνο για την ημιτονοειδή κυματομορφή, αλλά και για ημιτονοειδείς κυματομορφές παραμορφωμένες, π.χ. από ανώτερες αρμονικές ή τετραγωνικές ή τριγωνικές κυματομορφές. Μια λειτουργία που πρέπει να υπάρχει οπουδήποτε εμφανίζονται σε ένα κύκλωμα τροφοδοτικά διακοπτικής λειτουργίας, μετατροπείς κινητήρων, εγκαταστάσεις HVAC κ.λπ.
• NCV - ανίχνευση τάσης εναλλασσόμενου ρεύματος χωρίς επαφή με επαγωγή. Ο μετρητής ανιχνεύει την παρουσία τάσης σε ένα μονωμένο καλώδιο και μπορεί επίσης να υποδείξει το καλώδιο φάσης.
• LINE - ανίχνευση τάσης εναλλασσόμενου ρεύματος επαφής, λειτουργεί όπως ένας παραδοσιακός δειγματολήπτης. Όταν ο αισθητήρας μέτρησης εισαχθεί στο άνοιγμα της υποδοχής, εάν υπάρχει φάση, θα εμφανιστούν τέσσερις παύλες στην οθόνη, θα ανάψει η λυχνία LED σήματος και θα ακουστεί ένας διακοπτόμενος ήχος.
• AUTO - αυτόματη ρύθμιση του εύρους μέτρησης. Κατά τη μέτρηση άγνωστων τιμών με τη χρήση μετρητή με χειροκίνητη ρύθμιση εύρους μέσω επιλογέα, οι μετρήσεις πρέπει να γίνονται διαδοχικά από το μεγαλύτερο εύρος προς το ακριβέστερο. Διαφορετικά, κινδυνεύει να καταστραφεί η συσκευή. Με ένα πολύμετρο με λειτουργία AUTO, από την άλλη πλευρά, χρειάζεται να κάνετε μόνο μία μέτρηση και το όργανο θα βρει αυτόματα το βέλτιστο εύρος. Ο μετρητής εκκινεί από προεπιλογή στη λειτουργία AUTO.
• RAN - χειροκίνητη αλλαγή του εύρους μέτρησης
• DATA HOLD - διατήρηση της τρέχουσας τιμής μέτρησης στην οθόνη
• INR - μέτρηση του ρεύματος εισροής μέσω σφιγκτήρων μέτρησης. Ο μετρητής θα μετρήσει το ρεύμα εισροής 80 ms μετά την έναρξη λειτουργίας της συσκευής.

Πρόσθετες πληροφορίες:

• οθόνη LCD, μέγιστο εμφανιζόμενο αποτέλεσμα: 6000
• φωτισμός της οθόνης και του πεδίου των σφιγκτήρων
• ακουστικό σήμα στη δοκιμή συνέχειας για αντιστάσεις κάτω των 50Ω
• οι τσιμπίδες επεκτείνονται στα 25 mm

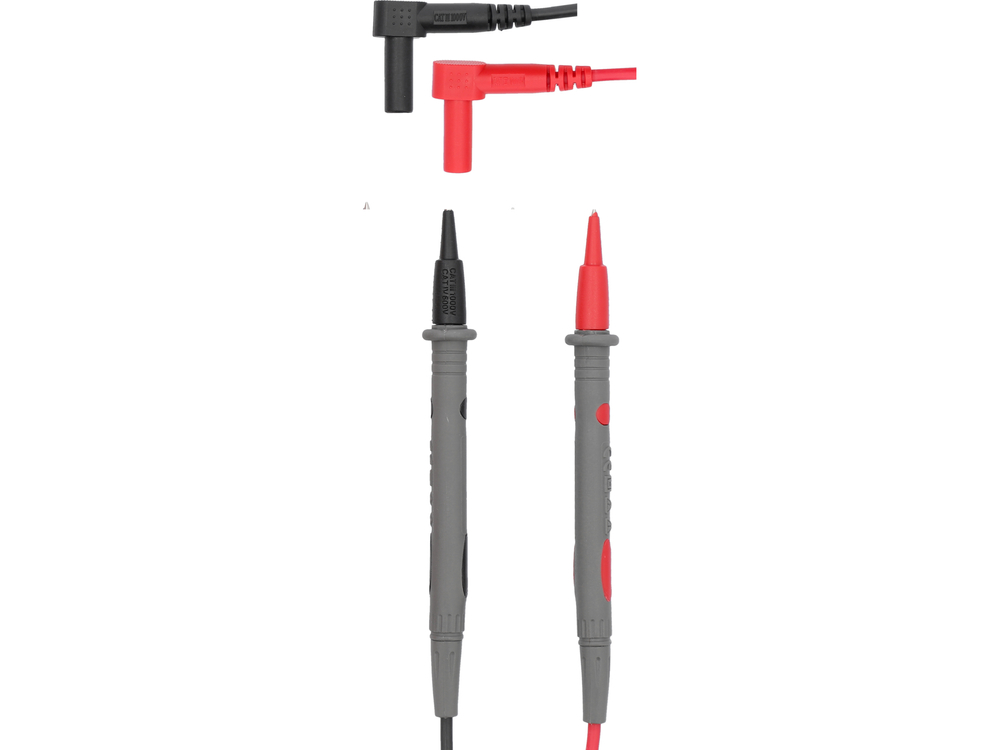

• ανιχνευτές μέτρησης μήκους 14 cm
• μήκος καλωδίου συμπεριλαμβανομένων των ανιχνευτών: 103 cm
• διάμετρος καλωδίου συμπεριλαμβανομένης της μόνωσης: 3,6 mm

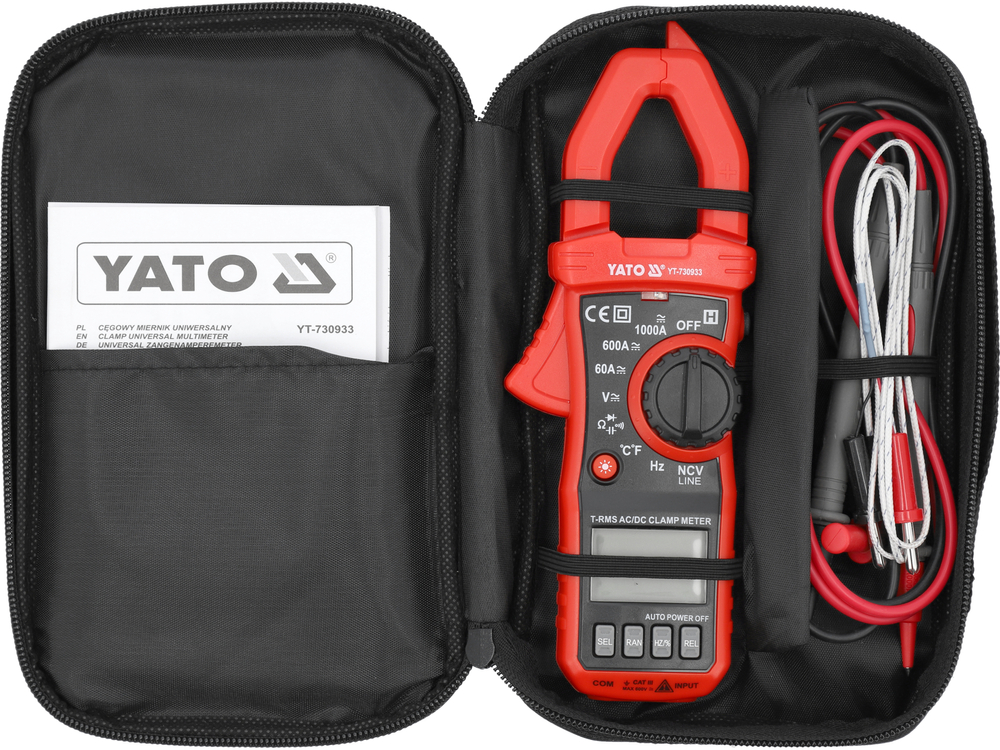

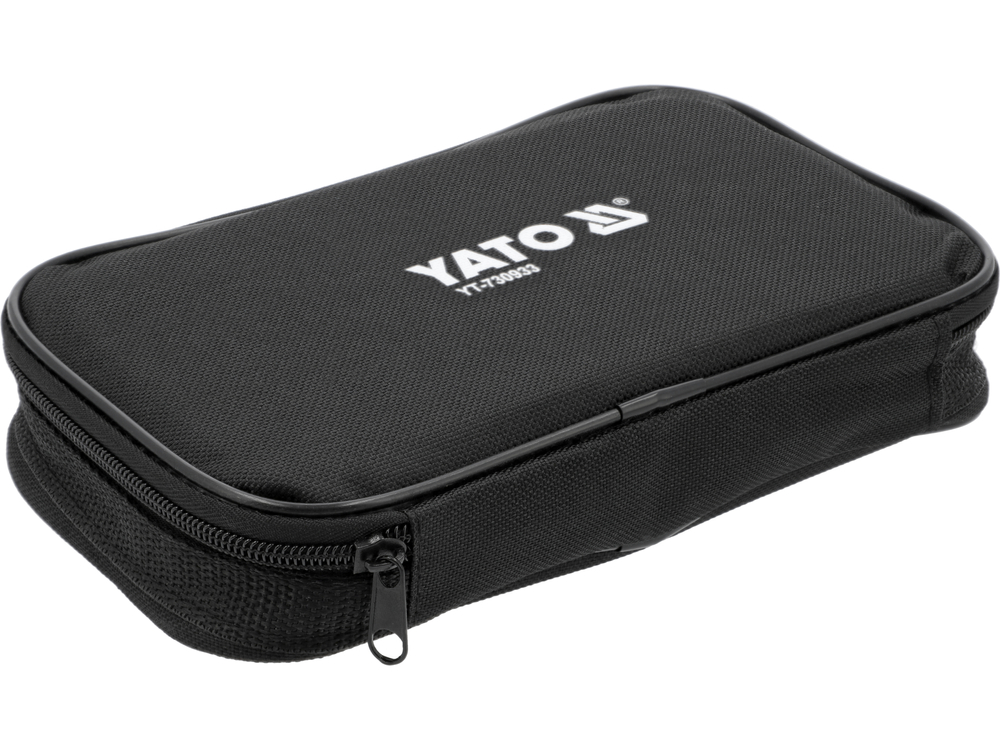

• περιλαμβάνεται κάλυμμα
• σχεδιασμός με προστασία υπερφόρτωσης
• αυτόματη απενεργοποίηση του μετρητή μετά από 15 λεπτά αδράνειας
• δυνατότητα απενεργοποίησης της λειτουργίας αυτόματης απενεργοποίησης
• ένδειξη χαμηλής μπαταρίας
• τροφοδοσία: τρεις μπαταρίες 1,5 V (ΑΑΑ)

Προσοχή!

Η μέτρηση ρεύματος με σφιγκτήρες πραγματοποιείται μόνο σε έναν αγωγό, ένα μόνο καλώδιο. Η στερέωση των σφιγκτήρων σε ένα καλώδιο πολλαπλών αγωγών χωρίς την απομόνωση ενός αγωγού θα εμφανίσει λανθασμένο αποτέλεσμα ή μηδενική ροή ρεύματος.
