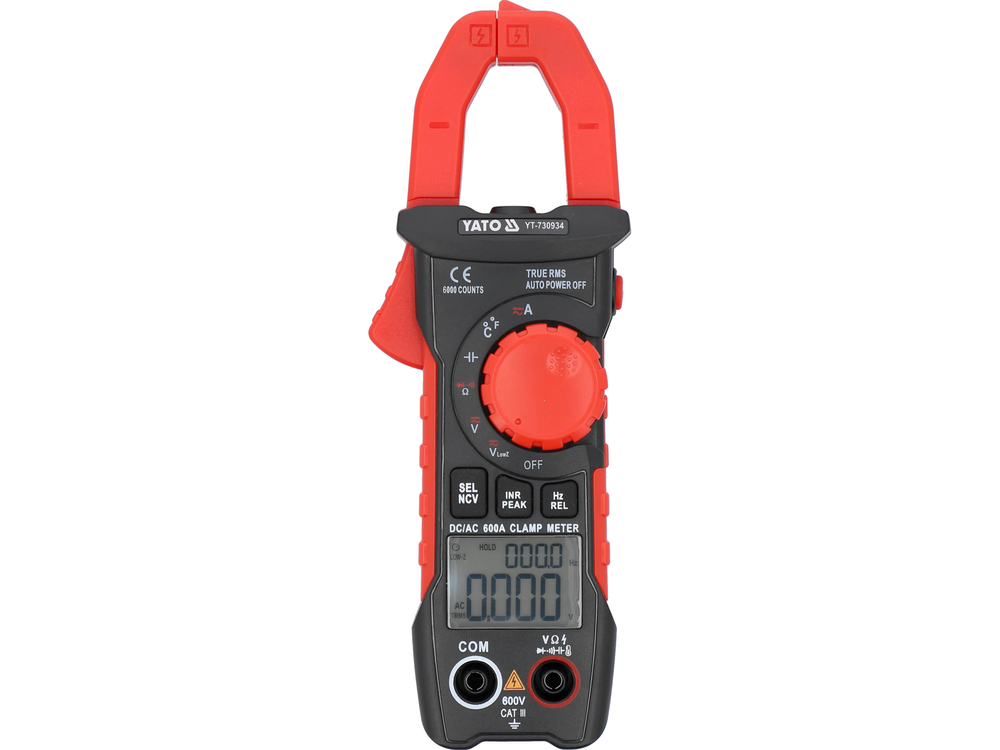

Ο γενικός μετρητής σφιγκτήρα με αυτόματο εύρος για κάθε μέτρηση επιτρέπει τη διενέργεια βασικών και προηγμένων μετρήσεων ηλεκτρικών μεγεθών. Ο μετρητής είναι εξοπλισμένος με σφιγκτήρα μέτρησης, ο οποίος επιτρέπει τη μέτρηση του συνεχούς και εναλλασσόμενου ρεύματος σε ένα μόνο καλώδιο με χρήση του ενσωματωμένου αισθητήρα HALL. Η μέτρηση πραγματοποιείται χωρίς να αποσυνδέεται το κύκλωμα ή να αποσυνδέεται από την πηγή ρεύματος και επιτρέπει τη μέτρηση πολύ μεγαλύτερου ρεύματος από ό,τι με τους συμβατικούς ηλεκτρικούς μετρητές. Τα καλώδια των αισθητήρων μέτρησης έχουν μόνωση σιλικόνης, η οποία είναι εύκαμπτη και ανθεκτική στις υψηλές θερμοκρασίες.

Σημείωση: Οι μετρητές που μπορούν να μετρήσουν ρεύμα συνεχούς ρεύματος, συμπεριλαμβανομένου του YT-730934, χρησιμοποιούν αισθητήρα Hall που μετρά την τιμή της έντασης του μαγνητικού πεδίου. Το μαγνητικό πεδίο στη Γη εμφανίζεται φυσικά, συνεπώς οι ενδείξεις του μετρητή έντασης συνεχούς ρεύματος δεν είναι μηδενικές. Κάθε φορά, πριν από τη μέτρηση της έντασης DC, ο μετρητής πρέπει να πλησιάζει το υπό δοκιμή καλώδιο, να μηδενίζεται με το κουμπί REL, στη συνέχεια να στερεώνεται στο υπό δοκιμή καλώδιο και να διαβάζεται το αποτέλεσμα.

Βασικές μετρήσεις:

• Μέτρηση τάσης εναλλασσόμενου ρεύματος: 0-600 V, TRUE RMS (40-1000Hz).
• Μέτρηση τάσης συνεχούς ρεύματος: 0-600 V
• Μέτρηση εναλλασσόμενου ρεύματος: A.C. 0-600 A, TRUE RMS (40-1000Hz)
• Μέτρηση συνεχούς ρεύματος: 0-600 A
• Μέτρηση αντίστασης: 0-60 MΩ
• Δοκιμή διόδου:_IF 1,5 mA,_UR 3 V
• Δοκιμή συνέχειας κυκλώματος: 0-50 Ω

Πρόσθετες μετρήσεις:

• Μέτρηση τάσης εναλλασσόμενου και συνεχούς ρεύματος σε λειτουργία χαμηλής αντίστασης: 0-600 V
• Μέτρηση πυκνωτών: 0-60 mF
• Μέτρηση συχνότητας: 0-300 kHz
• Μέτρηση θερμοκρασίας: -30 έως 1000 °C
• ανίχνευση τάσης εναλλασσόμενου ρεύματος χωρίς επαφή: NCV

Ακρίβεια μέτρησης:

AC: Παράδειγμα προσδιορισμού ακρίβειας για τη μέτρηση ρεύματος AC. Υπολογισμός για το αποτέλεσμα της μέτρησης: 30 A

• Η ακρίβεια μέτρησης του μετρητή YT-730934 για αυτό το εύρος είναι : ±(2,0%+30), ανάλυση 0,01 A
• υπολογισμός του τύπου σφάλματος μέτρησης: (αποτέλεσμα μέτρησης x 2%) + 30 x ανάλυση
• υπολογισμός: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Πραγματικό αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για ένδειξη 30 A = 30 ± 0,90 A.

• Αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για ένδειξη μέτρησης τάσης εναλλασσόμενου ρεύματος: 235 V = 235 ± 2,65 V
• αποτέλεσμα συμπεριλαμβανομένου του σφάλματος μέτρησης για την ένδειξη μέτρησης τάσης συνεχούς ρεύματος: 12 V = 12 ± 0,09 V

Ένας πίνακας με την ανάλυση και την ακρίβεια για τη μέτρηση βρίσκεται στις οδηγίες λειτουργίας.

Ενσωματωμένες λειτουργίες:

• TRUE RMS - ένας μετρητής με αυτή τη λειτουργία εμφανίζει την πραγματική rms τιμή της τάσης/τάσης εναλλασσόμενου ρεύματος. Σε αντίθεση με τους μετρητές μέσου όρου, οι συσκευές με true rms εμφανίζουν τη σωστή τιμή όχι μόνο για ημιτονοειδείς κυματομορφές, αλλά και για ημιτονοειδείς κυματομορφές παραμορφωμένες, π.χ. από υψηλότερες αρμονικές, ή τετραγωνικές ή τριγωνικές κυματομορφές. Μια λειτουργία που πρέπει να υπάρχει οπουδήποτε εμφανίζονται σε ένα κύκλωμα τροφοδοτικά διακοπτικού τύπου, κινητήρες με μετατροπέα κινητήρα, εγκαταστάσεις HVAC κ.λπ.
• _VlowZ - Μέτρηση τάσης εναλλασσόμενου και συνεχούς ρεύματος σε λειτουργία χαμηλής αντίστασης. Το φαινόμενο που συνήθως αναφέρεται ως τάση-φάντασμα μπορεί να δυσχεράνει τη διάγνωση των δικτύων τροφοδοσίας σε βιομηχανικά κτίρια, για παράδειγμα. Το φαινόμενο αυτό προκαλείται από την τάση που εμφανίζεται σε ένα μη συνδεδεμένο καλώδιο στο οποίο έχει προκληθεί τάση από ένα καλώδιο που είναι συνδεδεμένο στο δίκτυο μέσω του ίδιου καναλιού. Η λειτουργία LowZ μειώνει τη σύνθετη αντίσταση των υποδοχών μέτρησης του μετρητή κατά 10 φορές σε σύγκριση με την κανονική λειτουργία μέτρησης, στη συνέχεια ο μετρητής, κατά τη δειγματοληψία της τάσης, απορροφά ελαφρώς υψηλότερο ρεύμα και έτσι εκφορτίζει το φορτίο που έχει συσσωρευτεί στο καλώδιο. Το αποτέλεσμα είναι μια μέτρηση τάσης χωρίς τάση-φάντασμα.
• NCV - ανίχνευση τάσης εναλλασσόμενου ρεύματος χωρίς επαφή με τη χρήση της επαγωγικής μεθόδου. Ο μετρητής ανιχνεύει την παρουσία τάσης σε ένα μονωμένο καλώδιο, μπορεί επίσης να υποδείξει το καλώδιο φάσης
• AUTO - αυτόματη ρύθμιση του εύρους μέτρησης. Κατά τη μέτρηση άγνωστων τιμών με μετρητή με χειροκίνητη ρύθμιση του εύρους με τη χρήση του κουμπιού, οι μετρήσεις θα πρέπει να εκτελούνται διαδοχικά από το μεγαλύτερο εύρος στο εύρος που δίνει το πιο ακριβές αποτέλεσμα - διαφορετικά υπάρχει κίνδυνος να καταστραφεί το όργανο. Από την άλλη πλευρά, στην περίπτωση ενός πολυμέτρου με τη λειτουργία AUTO, αρκεί να πραγματοποιήσετε μία μέτρηση και ο μετρητής θα βρει αυτόματα το βέλτιστο εύρος. Ο μετρητής εκκινεί από προεπιλογή στη λειτουργία AUTO
• DATA HOLD - διατήρηση της τρέχουσας μετρούμενης τιμής στην οθόνη
• PEAK HOLD - διατήρηση της υψηλότερης μετρούμενης τιμής στην οθόνη μέσω των αισθητήρων μέτρησης
• INRUSH current - μέτρηση του ρεύματος εισροής μέσω ανιχνευτών μέτρησης. Ο μετρητής θα μετρήσει το ρεύμα εντός 100 ms από την έναρξη λειτουργίας της συσκευής
• REL - λειτουργία σχετικής τιμής. Επιτρέπει το μηδενισμό των ενδείξεων του μετρητή. Απαραίτητη στη λειτουργία μέτρησης ρεύματος συνεχούς ρεύματος. Ο αισθητήρας Hall μετρά την τιμή του ηλεκτρομαγνητικού πεδίου του περιβάλλοντος και εμφανίζει το αποτέλεσμα στην οθόνη. Πριν από τη μέτρηση του ρεύματος συνεχούς ρεύματος, φέρνετε το μετρητή κοντά στο υπό δοκιμή καλώδιο, μηδενίστε το και, στη συνέχεια, τοποθετήστε τη λαβίδα στο υπό δοκιμή καλώδιο. Αυτό θα δώσει ένα αποτέλεσμα αδιατάρακτο από τις τιμές της ένδειξης του ηλεκτρομαγνητικού πεδίου περιβάλλοντος

Πρόσθετες πληροφορίες:

• Οθόνη LCD, μέγιστο εμφανιζόμενο αποτέλεσμα: 6000

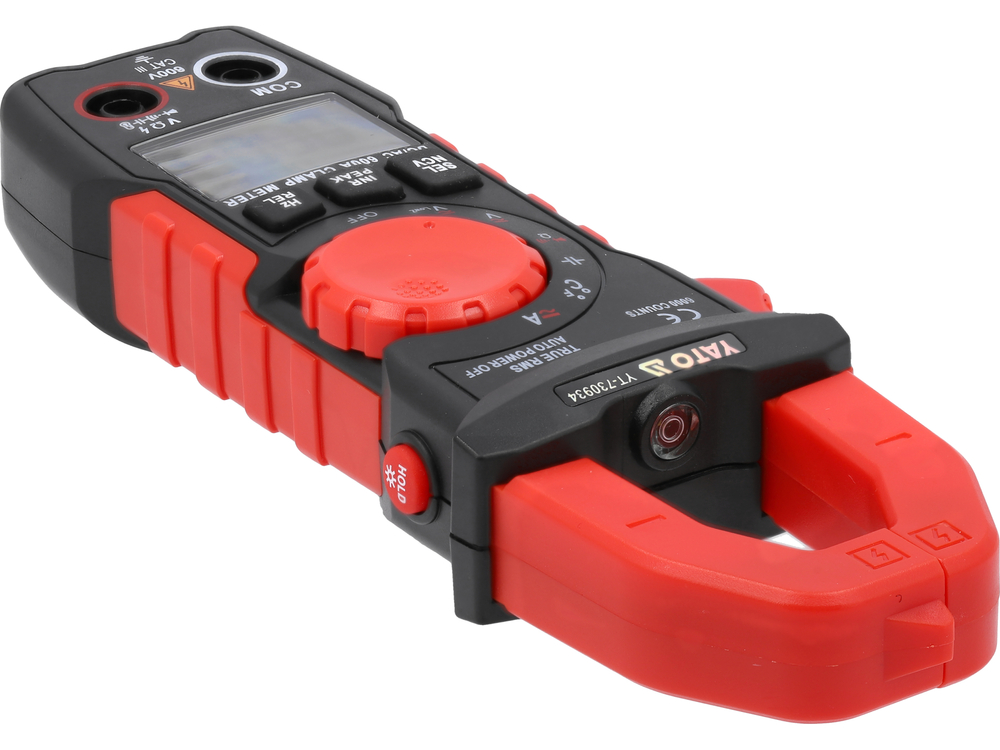

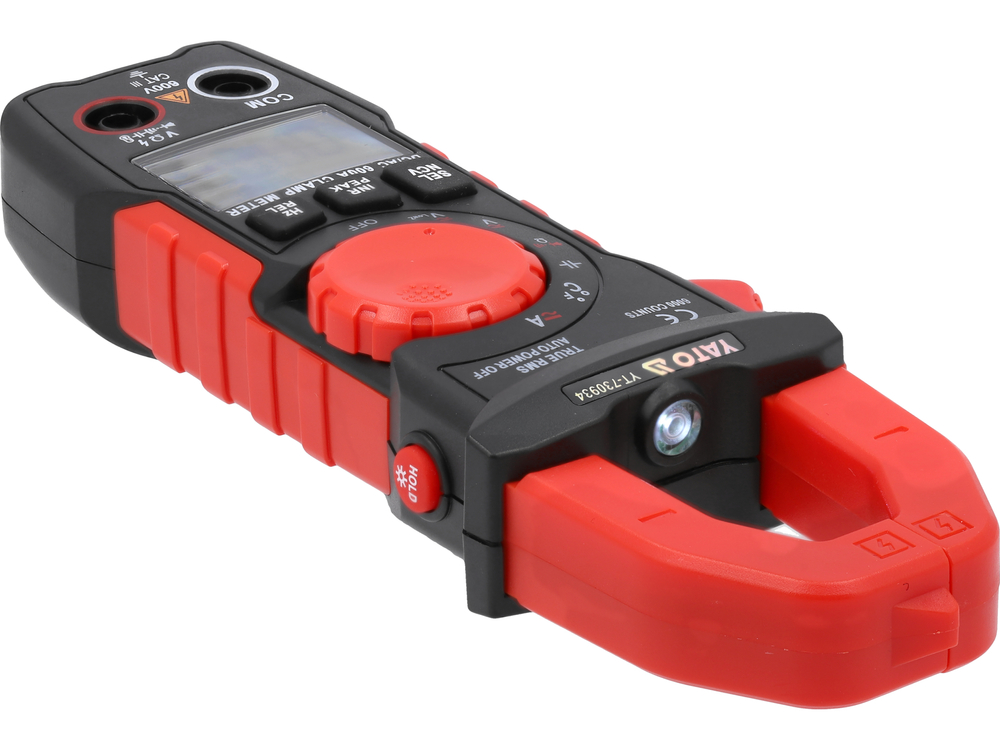

• φωτισμός της οθόνης και του πεδίου δοκιμής των σφιγκτήρων
• ηχητικό σήμα στη δοκιμή συνέχειας για αντιστάσεις κάτω των 50Ω
• δυνατότητα ξεχωριστής ενεργοποίησης των δοκιμών διόδου και συνέχειας
• οι σφιγκτήρες ανοίγουν έως 25 mm και επιτρέπουν τη μέτρηση ενός μόνο καλωδίου με μέγιστη διάμετρο 25 mm

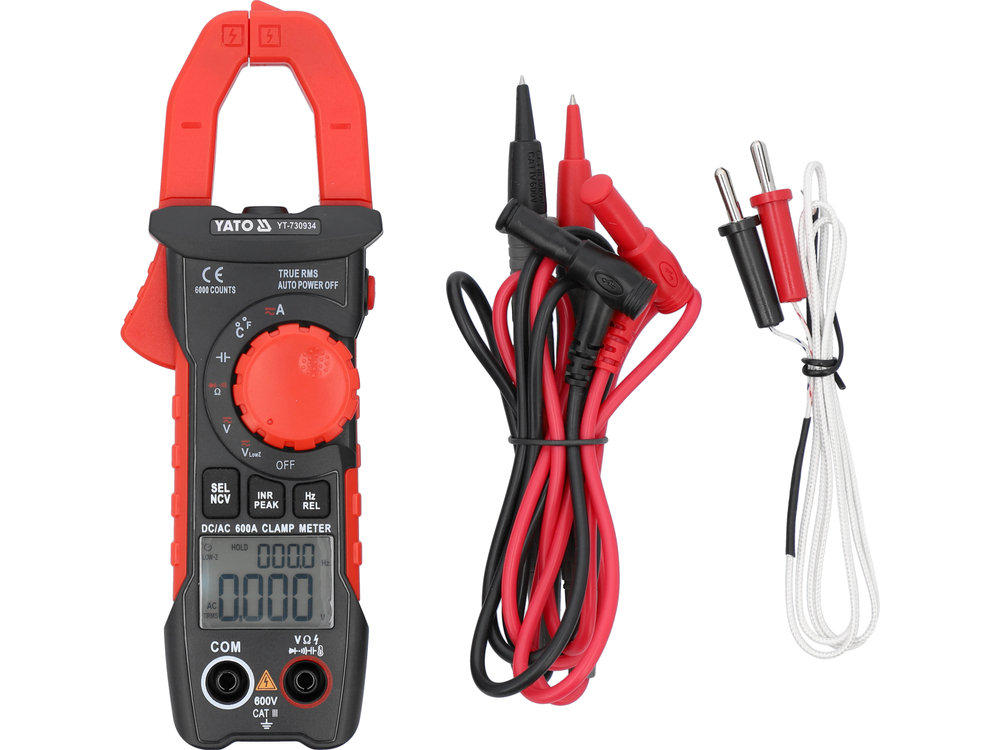

• Ανιχνευτές μήκους 14,5 cm
• μήκος καλωδίου συμπεριλαμβανομένων των ανιχνευτών: 97 cm
• διάμετρος καλωδίου συμπεριλαμβανομένης της μόνωσης: 3,5 mm

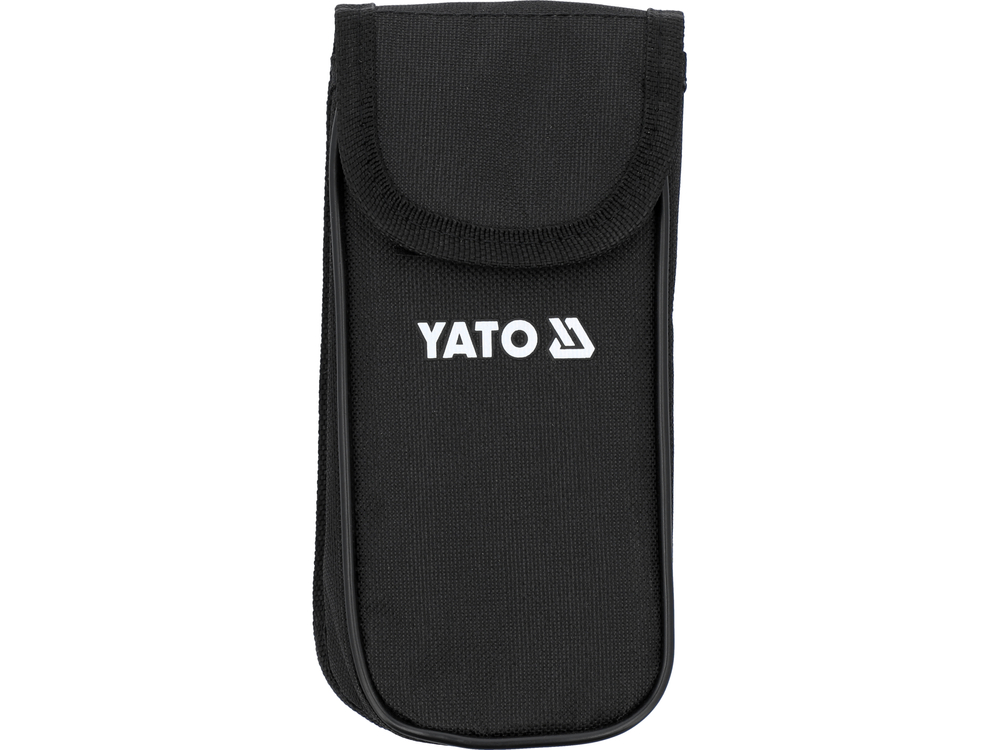

• στο σετ περιλαμβάνεται θήκη μεταφοράς
• κατασκευή με προστασία υπερφόρτωσης
• αυτόματη απενεργοποίηση του μετρητή μετά από 15 λεπτά αδράνειας
• δυνατότητα απενεργοποίησης της λειτουργίας αυτόματης απενεργοποίησης
• ένδειξη χαμηλής μπαταρίας
• τροφοδοσία: δύο μπαταρίες 1,5 V (ΑΑΑ)

Προσοχή!

Η μέτρηση ρεύματος με σφιγκτήρες ρεύματος πραγματοποιείται μόνο σε ένα μόνο καλώδιο, σε ένα μόνο καλώδιο. Η στερέωση των σφιγκτήρων σε καλώδιο πολλών αγωγών χωρίς την απομόνωση του μεμονωμένου αγωγού θα εμφανίσει εσφαλμένο αποτέλεσμα ή μηδενική ροή ρεύματος.
