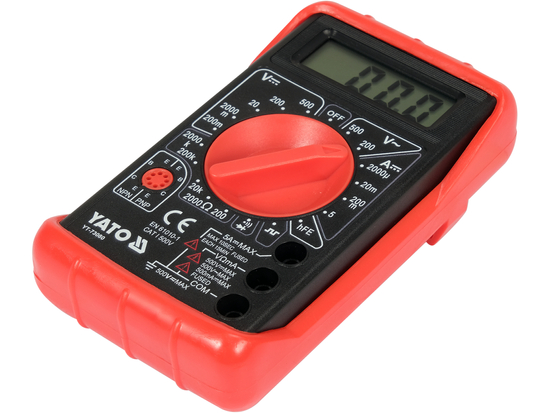

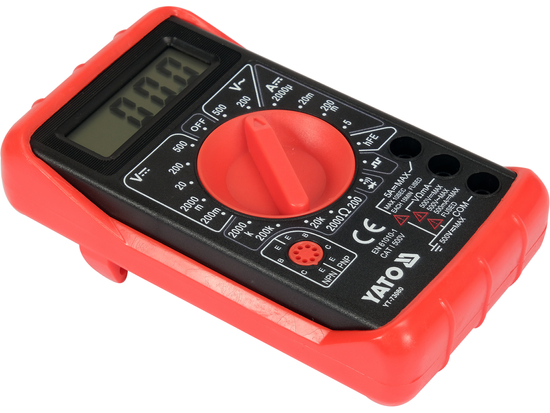

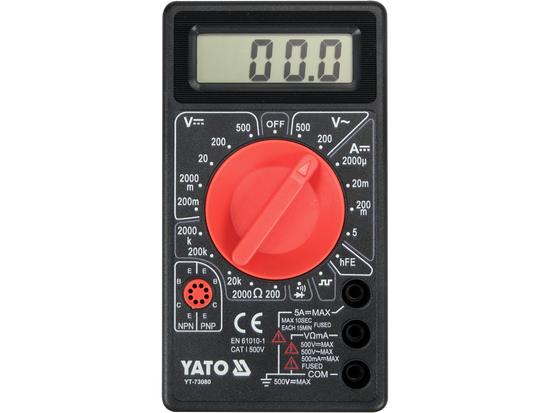

Il misuratore universale YT-73080, con un intervallo manuale per ogni misura, consente di eseguire misure elettriche di base e avanzate. È il modello base della nostra offerta. Un'ulteriore protezione contro i danni meccanici è fornita dalla cosiddetta fondina , un involucro di gomma che ricopre l'alloggiamento del dispositivo.

Misure di base

• Misura della tensione CA: A.C. 0-500 V
• Misura della tensione CC: D.C. 0-500 V
• Misura della corrente CC: D.C. 0-5 A
• Misura della resistenza: 0-2 MΩ
• test diodi:_IF 1 mA,_UR 3 V
• test di continuità del circuito: 0-30 Ω

Misure aggiuntive:

• test transistor hFe: 0-1000, presa di misura integrata
• generatore di forme d'onda rettangolari: 5 Vpp, 50 Hz

Precisioni di misura:

Esempio di determinazione della precisione per la misura della tensione CA. Calcolo del risultato della misura: 235 V

• La precisione di misura del misuratore YT-73080 per questo intervallo è: ±(2% + 10), risoluzione 1 V
• calcolo della formula dell'errore di misura: (risultato della misurazione x 2%) + 10 x risoluzione
• calcolo: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Risultato comprensivo dell'errore di misura per l'indicazione 235 V = 235 ± 14,7 V*

• Risultato comprensivo dell'errore di misura per l'indicazione della tensione CC: 12 V = 12 ± 0,146 V

Per una tabella con la risoluzione e la precisione per una determinata misura, consultare le istruzioni per l'uso.

*Il misuratore YT-73080 non dispone di una funzione di misurazione del valore efficace, pertanto il risultato sopra riportato è il valore efficace reale della tensione CA solo per una normale forma d'onda sinusoidale.

Funzioni integrate:

• Generatore di forme d'onda - impostando la manopola per generare un segnale, lo strumento genera una forma d'onda rettangolare da picco a picco di 5 Vpp con una frequenza di circa 50 Hz. Il segnale può essere utilizzato nella tecnologia audio, ad esempio per la diagnostica degli altoparlanti.
• DATA HOLD [H] - mantiene il valore attualmente misurato sul display.

Informazioni aggiuntive:

• Display LCD, risultato massimo visualizzato: 1999
• segnale acustico nel test di continuità per resistenze inferiori a 30 Ω
• passaggio automatico dal test dei diodi al test di continuità quando la resistenza del circuito è inferiore a 30 Ω (non è possibile impostare il misuratore solo per il test dei diodi)

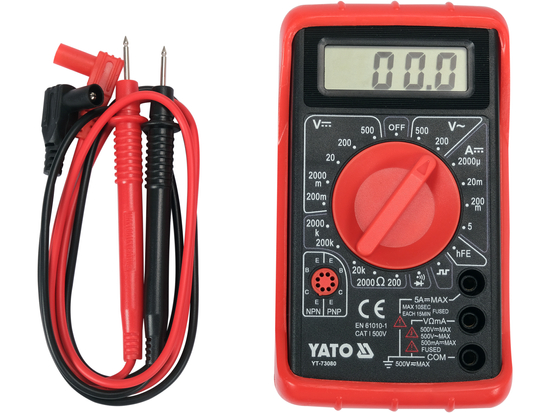

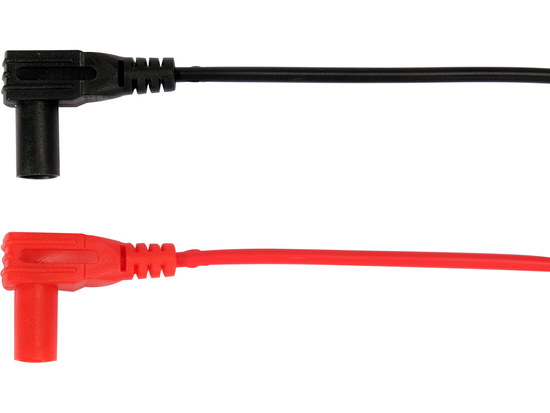

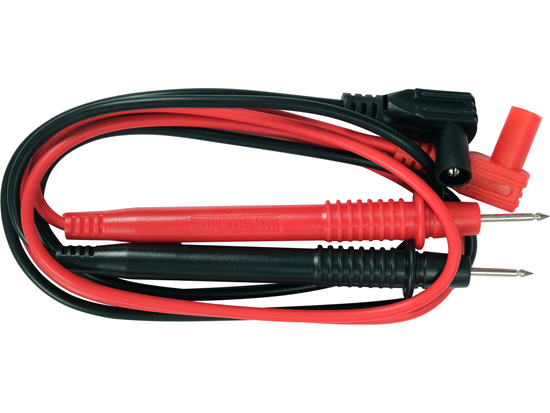

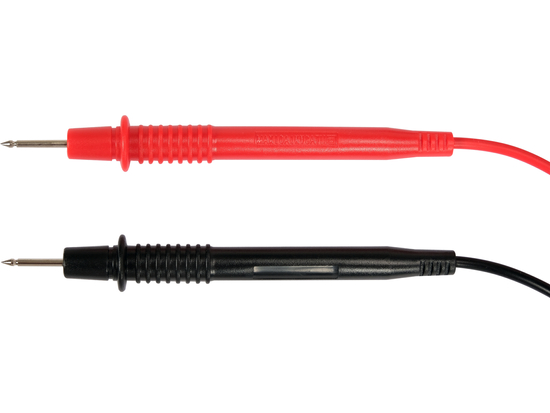

• sonde di misura incluse
• costruzione con protezione da sovraccarico

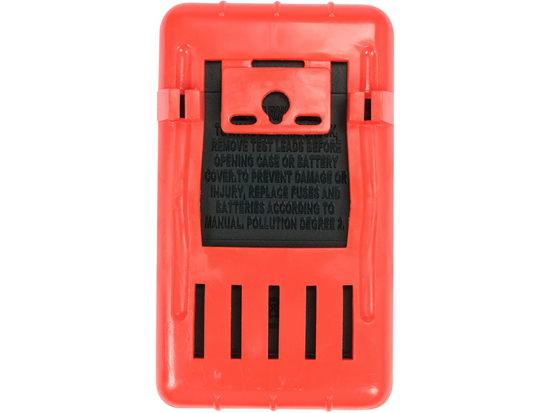

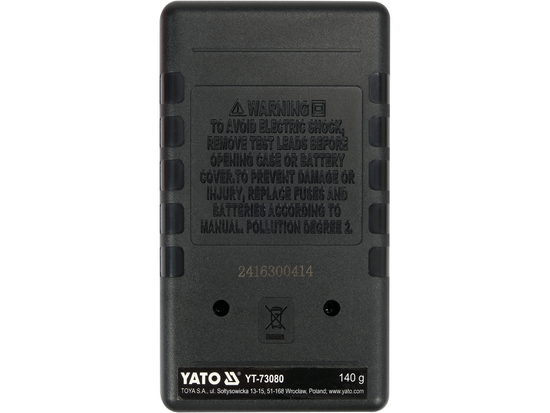

• alloggiamento in ABS + cosiddetta custodia, cioè un involucro di gomma che protegge il misuratore da danni meccanici
• indicatore di batteria scarica
• alimentazione: batteria da 9 V (6F22)

Attenzione!

Nel caso di misurazione di valori sconosciuti con un misuratore con cambio manuale della gamma tramite la manopola, le misurazioni devono essere eseguite in successione dalla gamma più ampia fino alla gamma che fornisce il risultato più accurato, altrimenti si rischia di danneggiare il dispositivo.
