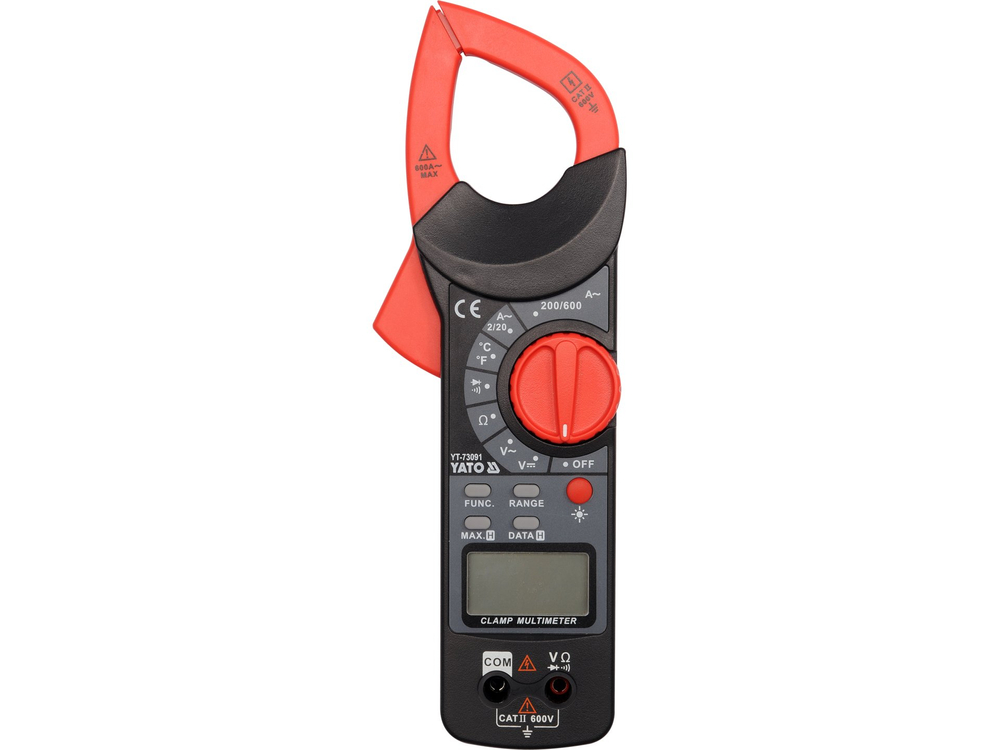

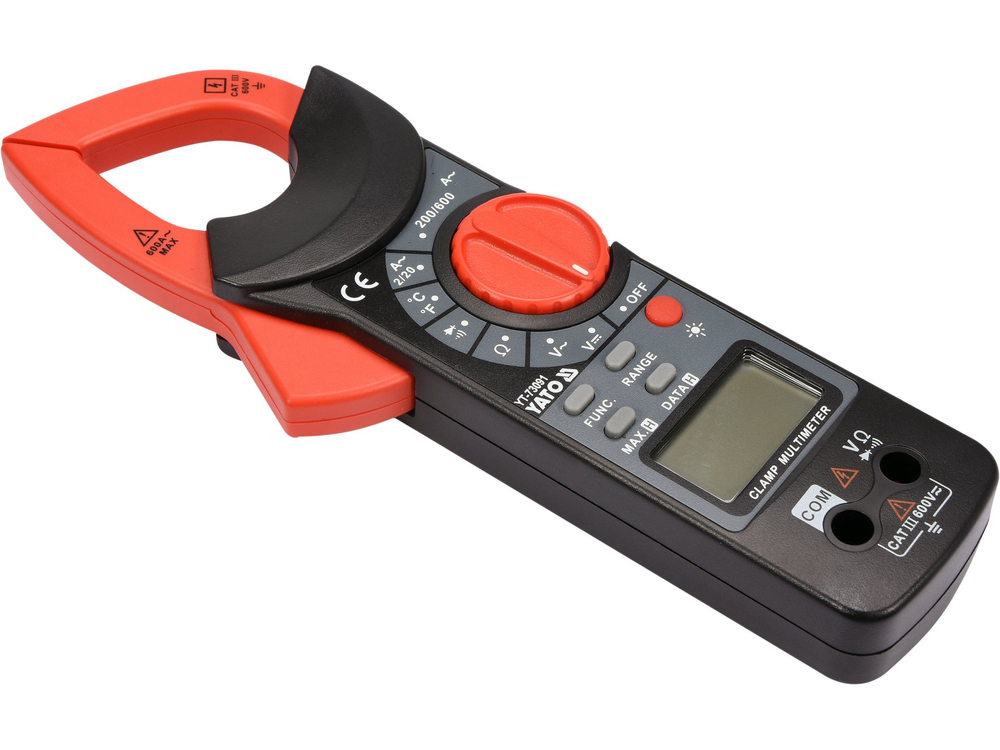

Il misuratore a pinza universale YT-73091 con intervallo automatico per la maggior parte delle indicazioni consente di effettuare misure elettriche di base. Il misuratore è dotato di una pinza amperometrica che consente di misurare la corrente alternata in un singolo filo utilizzando il metodo induttivo. La misurazione avviene senza scollegare il circuito o scollegarlo dalla fonte di alimentazione e consente di misurare una corrente molto più elevata rispetto ai misuratori elettrici convenzionali.

Misure di base:

• Misura della tensione CA: A.C. 0-600 V
• Misura della tensione CC: D.C. 0-600 V
• Misura della corrente alternata: A.C. 0-600 A
• misura della resistenza: 0-20 MΩ
• test diodi:_IF 1mA,_UR 1,48 V
• test di continuità del circuito: 0-120 Ω

Misure aggiuntive:

• misurazione della temperatura: da -20 a 1000 °C

Precisioni di misura:

Esempio di determinazione della precisione per la misura della corrente alternata. Calcolo del risultato della misurazione: 30 A

• La precisione di misura del misuratore YT-73091 per questo intervallo è : ±(2,5% + 5), risoluzione 0,1 A
• calcolo della formula dell'errore di misura: (risultato della misurazione x 2,5%) + 5 x risoluzione
• calcolo: (30 x 2,5%) + 5 x 0,1 = 0,75 + 0,5 = 1,25 A

Risultato comprensivo dell'errore di misura per l'indicazione di 30 A = 30 ± 1,25 A*.

• Risultato comprensivo dell'errore di misura per l'indicazione della tensione CA: 235 V = 235 ± 8.525 V*
• Risultato comprensivo dell'errore di misura per l'indicazione della misura della tensione CC: 12 V = 12 ± 0,106 V

Una tabella con la risoluzione e la precisione per una determinata misura è riportata nel manuale di istruzioni.

*Il misuratore YT-73091 non dispone di una funzione di misurazione del valore efficace, pertanto il risultato sopra riportato è il valore efficace reale della tensione e della corrente CA solo per una forma d'onda sinusoidale corretta.

Funzioni integrate:

• AUTO - regolazione automatica del campo di misura. Quando si misurano valori sconosciuti con un misuratore dotato di regolazione manuale dell'intervallo tramite la manopola, le misure devono essere eseguite in sequenza dall'intervallo più ampio fino all'intervallo che fornisce il risultato più preciso, altrimenti si rischia di danneggiare lo strumento. Nel caso di un multimetro con funzione AUTO, invece, è sufficiente effettuare una misurazione e lo strumento troverà automaticamente l'intervallo ottimale. Lo strumento si avvia per impostazione predefinita in modalità AUTO
• GAMMA - modifica manuale dell'intervallo di misurazione. Una funzione utile quando si controllano molti componenti uguali di valore noto, ad esempio una serie di resistenze. L'impostazione manuale dell'intervallo accorcerà notevolmente i tempi di queste misurazioni.
• FUNC. - cambia la modalità di misurazione, ad esempio passando dalla misurazione della temperatura da °C a °F, passando dal test dei diodi a quello della continuità del circuito.
• DATA HOLD - per mantenere sul display il valore attualmente misurato
• MAX HOLD - per mantenere sul display il valore massimo della misura.

Informazioni aggiuntive:

• Display LCD, risultato massimo visualizzato: 1999
• retroilluminazione dello schermo
• segnale acustico nel test di continuità del circuito per resistenze inferiori a 50 Ω
• possibilità di attivare separatamente i test dei diodi e della continuità
• le pinze si aprono fino a 37 mm e consentono di misurare un singolo filo con un diametro massimo di 37 mm

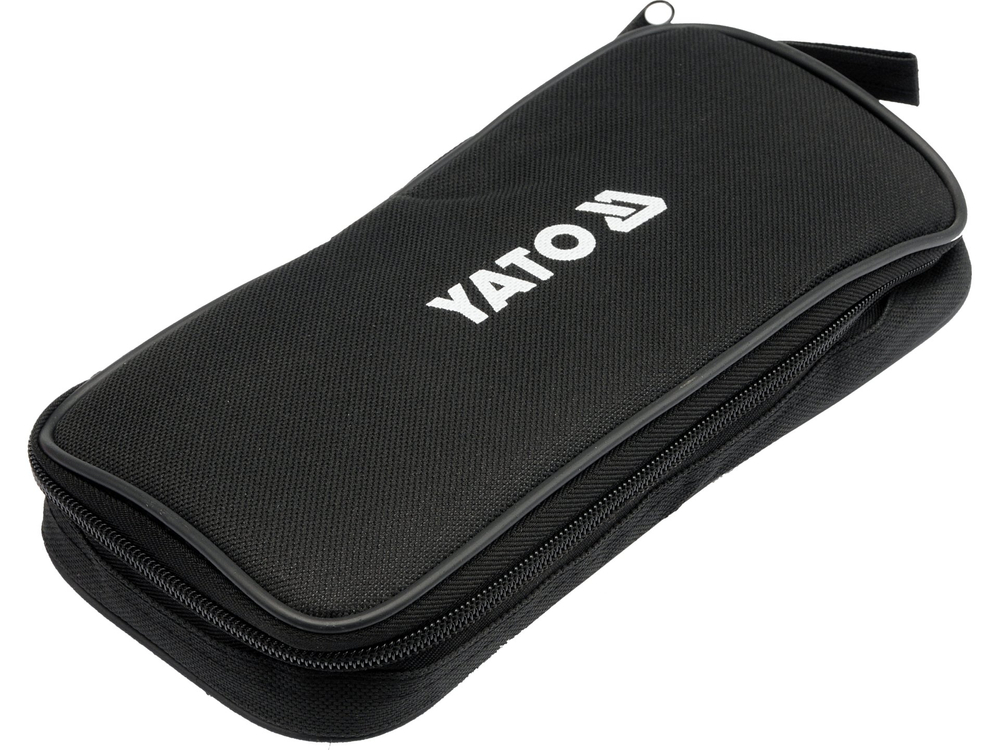

• sonde di prova e valigetta di trasporto incluse
• costruzione con protezione da sovraccarico
• spegnimento automatico del misuratore
• indicatore di batteria scarica
• alimentazione: due batterie da 1,5 V (AAA)

Attenzione!

La misurazione della corrente con le pinze amperometriche viene eseguita solo su un singolo conduttore e su un singolo filo. Se si fissano le pinze su un cavo a più conduttori senza isolare il singolo conduttore, si otterrà un risultato errato o un flusso di corrente nullo.
