YT-0673

Name: POMPA PER VUOTO CON ACCESSORI (VUOTOMETRO)
Brand: Yato
Availability: InStock

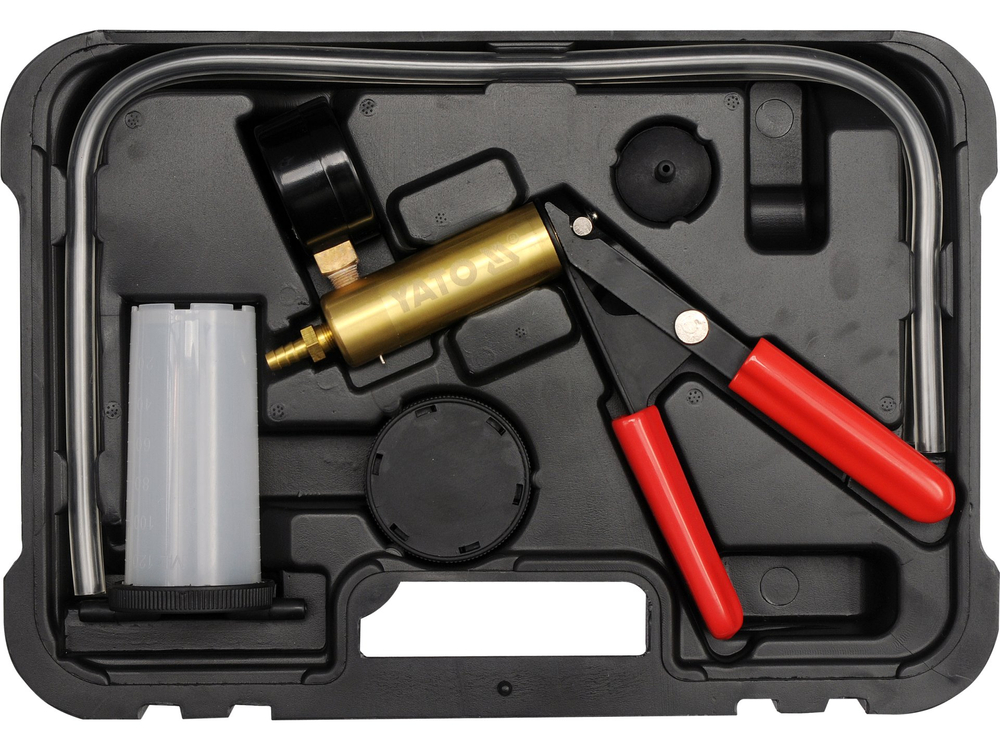

POMPA PER VUOTO CON ACCESSORI (VUOTOMETRO)

+ Confronto Salva nell'elenco

Marchio

Yato

Ente responsabile di questo prodotto nell'UE

TOYA S.A.Per saperne di più

Indirizzo: Sołtysowicka 13-15Codice postale: 51-168Città: WrocławPaese: PolskaIndirizzo e-mail: info@yato.pl

Serie

GRE

Intervallo di misurazione

-1 ~ 0 bar

Numero di pezzi nel set

Applicazione

per la diagnostica dei sistemi nelle automobili e nella tecnologia il cui funzionamento si basa sulla pressione o sul vuoto: dispositivi computerizzati di controllo del motore,

L'applicazione è continuata.

dispositivi di controllo dell'accensione (anticipo dell'accensione a vuoto, valvola di ritardo SDV, RCV), sistema di frenatura (freni classici, freni ABS, freni ad aria compressa, tubi dei freni),

L'applicazione è continuata. 2

altri sistemi (aria condizionata, cruise control, serbatoio carburante e impianto carburante, sistema di chiusura porte a depressione)

Simbolo

YT-0673

La pompa del vuoto è un dispositivo multifunzionale per la diagnosi dei sistemi delle automobili e della tecnologia il cui funzionamento è basato sulla pressione o sul vuoto. È dotata di accessori che ne consentono l'utilizzo su quasi tutti i motori o sistemi. Campo di misura: da -1 a 0 bar. La pompa può essere utilizzata per eseguire la diagnostica dei seguenti sistemi e impianti, tra gli altri: Dispositivi computerizzati di controllo del motore: - Sensore di pressione barometrica (BARO) - Sistema PCV - Sistema di ricircolo dei gas di scarico (EGR) - Sensori di pressione ad area grossa (MAP) Dispositivi di controllo dell'accensione: - Vuoto di anticipo dell'accensione - Valvola di ritardo: SDV, RCV Impianto frenante: - freni convenzionali - freni ABS - freni ad aria - tubazioni dei freni - sistema di servofreno Altri sistemi: - aria condizionata - cruise control - serbatoio e sistema di alimentazione - sistema di chiusura delle porte a vuoto Diagnosi del sistema di ricircolo dei gas di scarico (EGR) La valvola del sistema EGR è un esempio di valvola a vuoto. In assenza di vuoto, la valvola è chiusa e i gas di scarico non fuoriescono dalla valvola. Se si applica il vuoto alla valvola, questa si apre, consentendo il ricircolo dei gas di scarico. Diagnosi del sensore di pressione a film spesso (MAP) - Assemblare il sistema di pompa e serbatoio come per lo spurgo delle pinze dei freni, quindi collegarlo alla connessione del vuoto del sensore. - Premere la leva della pompa finché la lancetta non indica -0,5 bar. Completare il pompaggio e osservare la lancetta, che deve essere ferma. Se la lancetta si muove, significa che il sensore MAP è difettoso. - Durante il funzionamento, il sensore MAP invia segnali di feedback al computer di controllo. Il segnale ha una frequenza compresa tra 85 Hz e 160 Hz, a seconda del livello di vuoto. Per misurare la frequenza è necessario un frequenzimetro, che deve essere collegato secondo le istruzioni del sensore e dello strumento. Spurgo delle pinze dei freni - Assicurarsi che il serbatoio di espansione dell'impianto frenante sia riempito di liquido fino al volume nominale. - Eseguire lo spurgo nel seguente ordine: - pompa del freno, se dotata di valvola di spurgo - pinze del freno, in ordine da quella più vicina alla pompa a quella più lontana - Collegare il tubo flessibile corto al raccordo situato sul lato inferiore del coperchio del serbatoio della pompa. - Chiudere il serbatoio della pompa con il coperchio. - Collegare i tubi flessibili lunghi alle connessioni sul coperchio. Collegare l'estremità di uno dei tubi lunghi alla pompa e l'altra alla valvola di spurgo (pinza) della pinza del freno. Se necessario, utilizzare un adattatore. - Premere la leva della pompa 10-15 volte per creare il vuoto nel serbatoio della pompa. - Allentare la valvola di spurgo di 1/4 - 1/2 giro in modo che il serbatoio della pompa si riempia di liquido fino a un'altezza di circa 5 cm. Serrare la valvola di spurgo. - Scollegare la tubazione della pompa dalla valvola di spurgo; la procedura di spurgo della pinza è ora completa. - Prima di ripetere la procedura di spurgo sulla pinza successiva, svuotare il serbatoio della pompa dal liquido dei freni e rabboccare il livello del liquido dei freni nell'impianto al livello nominale.

Avvertenze sull'uso:

Attenzione! Utilizzare i dispositivi di protezione individuale durante il lavoro.

Per scaricare

Manuale utente YT-0673
