La chiave dinamometrica è uno strumento di misurazione della coppia di precisione. Viene utilizzata per serrare gli elementi di fissaggio filettati in modo che la coppia di collegamento sia nota e adeguata al tipo di materiale e alla resistenza del bullone e del dado.

Viene utilizzata principalmente nell'industria automobilistica per effettuare fissaggi precisi e nei casi in cui il produttore abbia specificato la coppia di serraggio richiesta per il giunto.

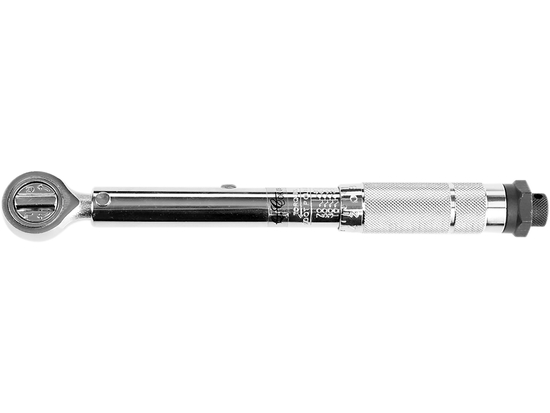

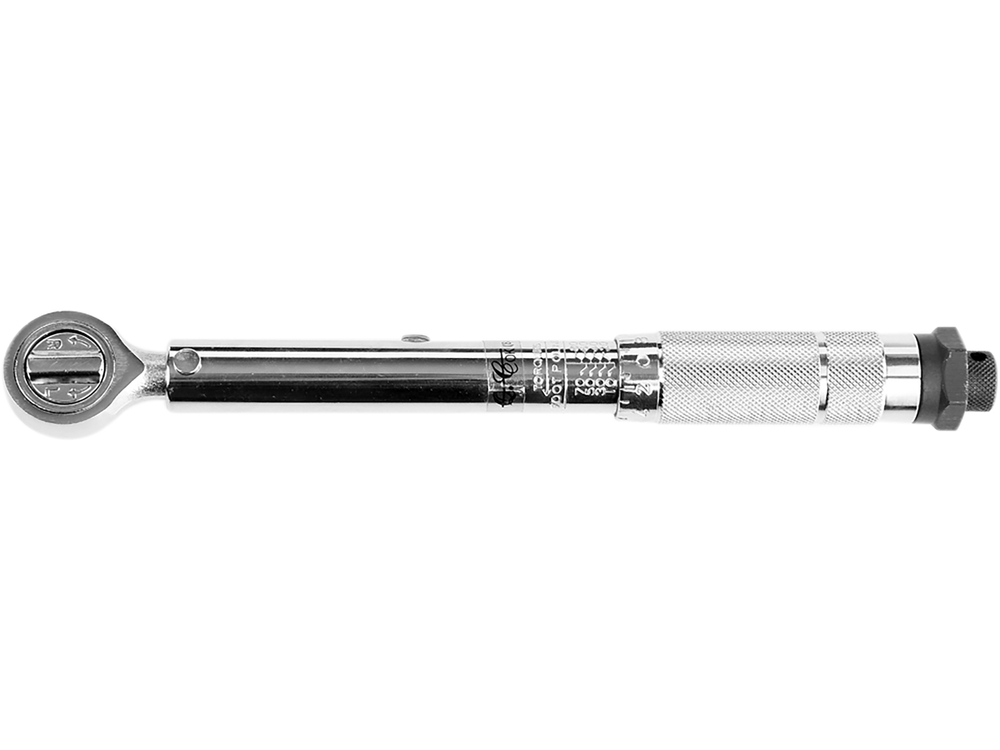

La chiave è costituita da una testa con gambo quadrato e da un braccio di trasmissione della forza. La testa viene utilizzata per il serraggio di bussole esagonali.

Incluso:

• chiave dinamometrica
• manuale di istruzioni
• scheda di garanzia

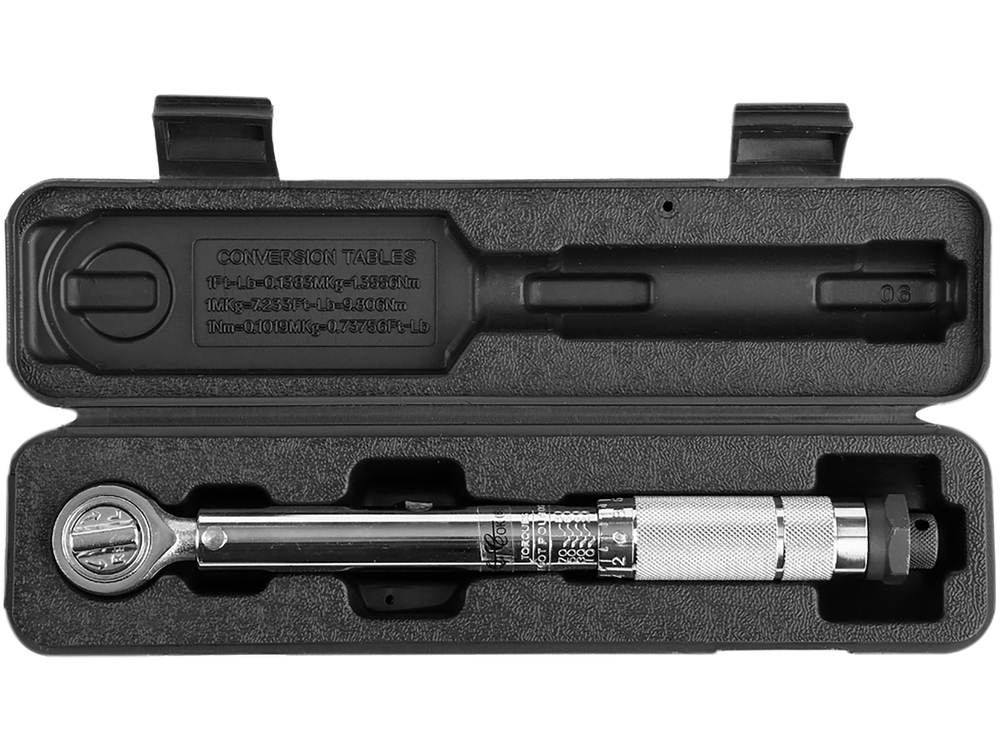

• valigetta

Istruzioni per l'uso:

1. selezionare la scala Nm o in-lbs appropriata
2. svitare la vite di bloccaggio all'estremità del quadrante micrometrico fino all'arresto
3. impostare la manopola micrometrica in modo che lo "0" sulla scala della manopola coincida con la linea verticale sul braccio della chiave
4. ruotare la manopola micrometrica in senso orario fino all'impostazione della coppia desiderata; la coppia desiderata è impostata quando la graduazione sulla manopola micrometrica coincide con la linea verticale sul braccio della chiave
5. quindi si avvita la vite di bloccaggio fino all'arresto e si regola il cricchetto nella direzione corretta, dopodiché la chiave è pronta per l'uso.
6. Durante il processo di serraggio, uno scatto della chiave indica il raggiungimento della coppia preimpostata; se si sente o si percepisce uno scatto, il serraggio deve essere interrotto.

Confronto tra le coppie in diverse unità di lunghezza e forza:

• 1 kG*cm = 13,887 OZ*IN (oncia x pollice)
• 1 kG*cm = 0,867 LB*IN (libbra x pollice)
• 1 kG*m = 9,80665 N*m (Niuton x metro)
• 1 kG*m = 7,233 LB*FT (libbra x piede)
• 1 FT*LB = 12 LB*IN (libbra x pollice)
• 1 dm*N = 14,16 OZ*IN (oncia x pollice)

Avvertenze sull'uso:
