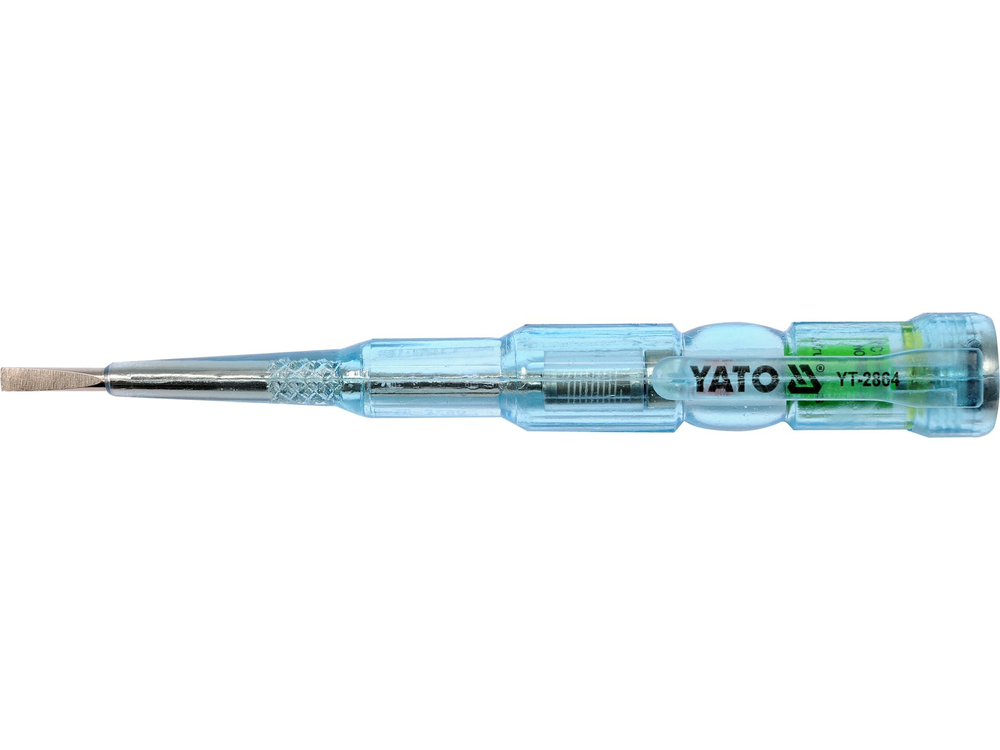

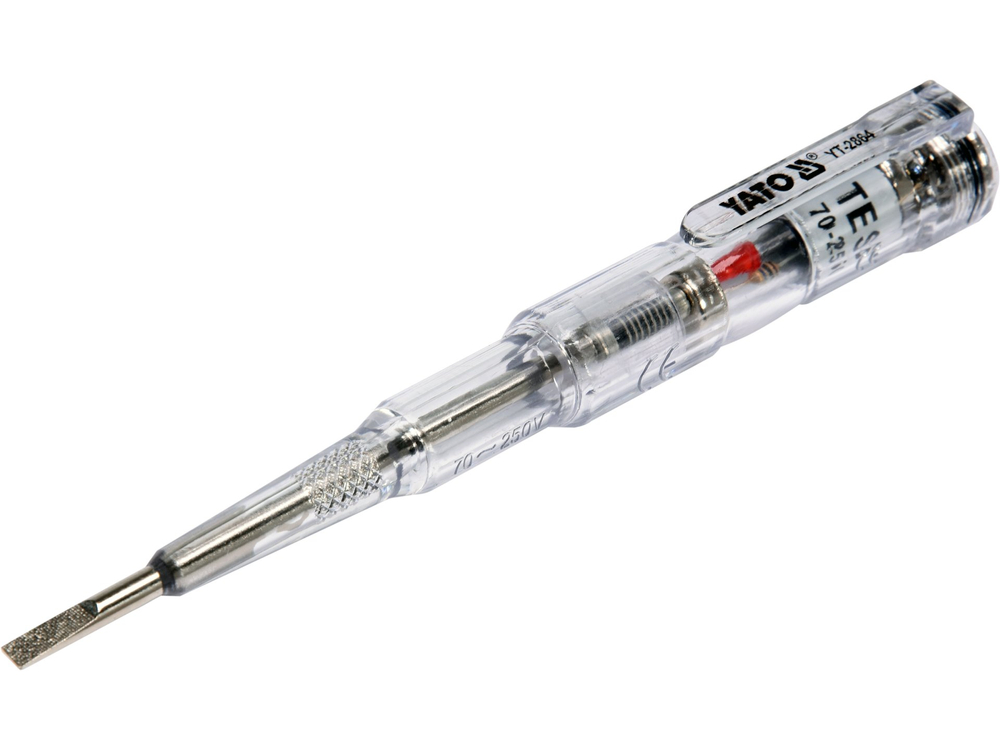

Il tester di tensione YT-2864 consente di rilevare la tensione alternata, ad esempio in una presa domestica o alle estremità dei fili, utilizzando due metodi: contatto e induzione. Il tester consente inoltre di effettuare un test di continuità dei cavi e di verificare lo stato delle batterie o delle pile ricaricabili. La presenza di tensione è segnalata dall'illuminazione di un LED situato all'interno dell'impugnatura.

Funzioni del tester:

• Campo di rilevamento della tensione CA con metodo a contatto: 70 - 250 V
• Campo di rilevamento della tensione CA con il metodo induttivo: 70 - 600 V
• controllo della batteria con il metodo a contatto: 1,5 - 9 V
• test di continuità del cavo con metodo a contatto: 0 - 50 MΩ

Dati tecnici

• lunghezza totale: 140 mm
• larghezza della lama: 3,5 mm
• alimentazione: 2x1,5 V; LR41

Metodo di contatto:

Applicare la lama a un circuito sotto tensione. L'illuminazione del LED indica il flusso di elettricità attraverso questo componente. Con questo metodo, si raccomanda di non toccare il contatto situato nella parte superiore dell'impugnatura. Il contatto non comporta alcun rischio di scossa elettrica, ma aumenta la sensibilità del tester e può falsare la lettura.

Metodo induttivo:

Questo metodo consente di rilevare la tensione alternata in un filo isolato. A tale scopo, afferrare il tester per la parte isolata della lama e avvicinare il contatto nella parte superiore dell'impugnatura al filo isolato. L'accensione del LED indica che il filo in esame è sotto tensione. La sensibilità del metodo può essere aumentata afferrando il tester per la parte non isolata della lama. Questo metodo consente anche di rilevare "senza contatto" una rottura in un cavo elettrico sotto tensione. Nel punto di rottura, il tester smette di segnalare la presenza di tensione.

Controllo dello stato della batteria:

Il tester consente di verificare lo stato delle batterie o delle pile ricaricabili destinate ad alimentare una varietà di dispositivi elettrici tra 1,5 V e 9 V. Posizionare la lama del tester contro il terminale della batteria contrassegnato con "+", toccare il contatto nella parte superiore dell'impugnatura, quindi toccare il terminale della batteria contrassegnato con "-". L'accensione del LED indica che la batteria o la batteria ricaricabile è carica. Non utilizzare questo metodo per testare batterie o accumulatori con valori di tensione superiori. Non testare le batterie o gli accumulatori collegati a un circuito elettrico.

Controllo della continuità del cavo:

La continuità del cavo viene verificata posizionando la lama contro un'estremità del cavo, quindi tenendo il contatto nella parte superiore dell'impugnatura, afferrare l'altra estremità del cavo. L'illuminazione del LED indica la continuità del filo testato. È vietato controllare la continuità di fili sotto tensione o di fili in un circuito elettrico con questo metodo.
