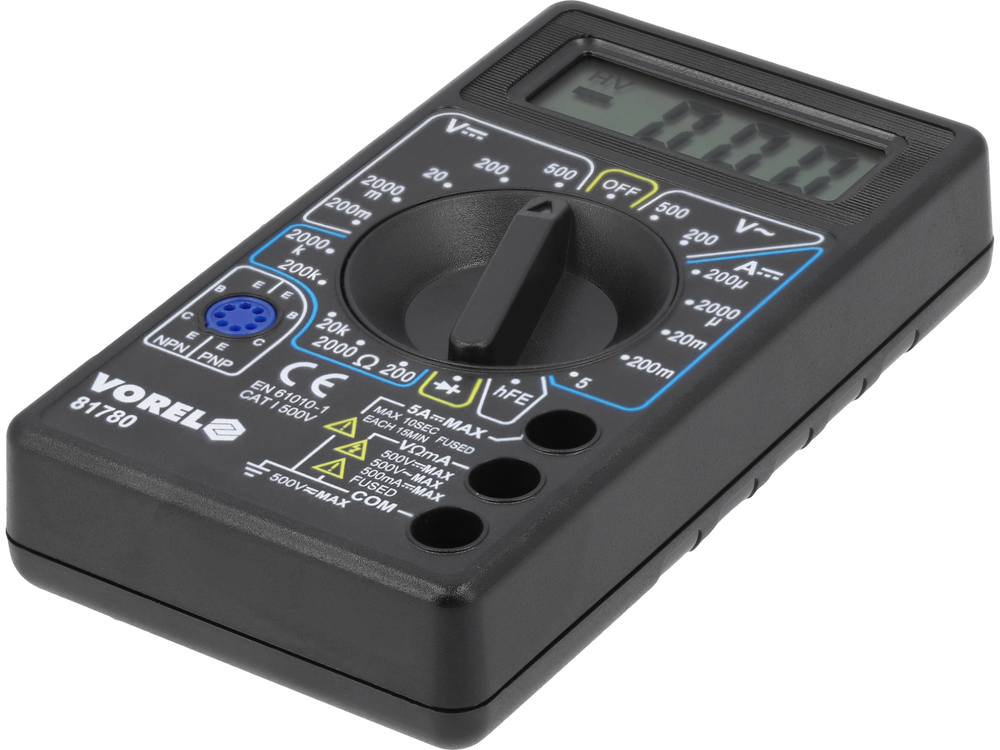

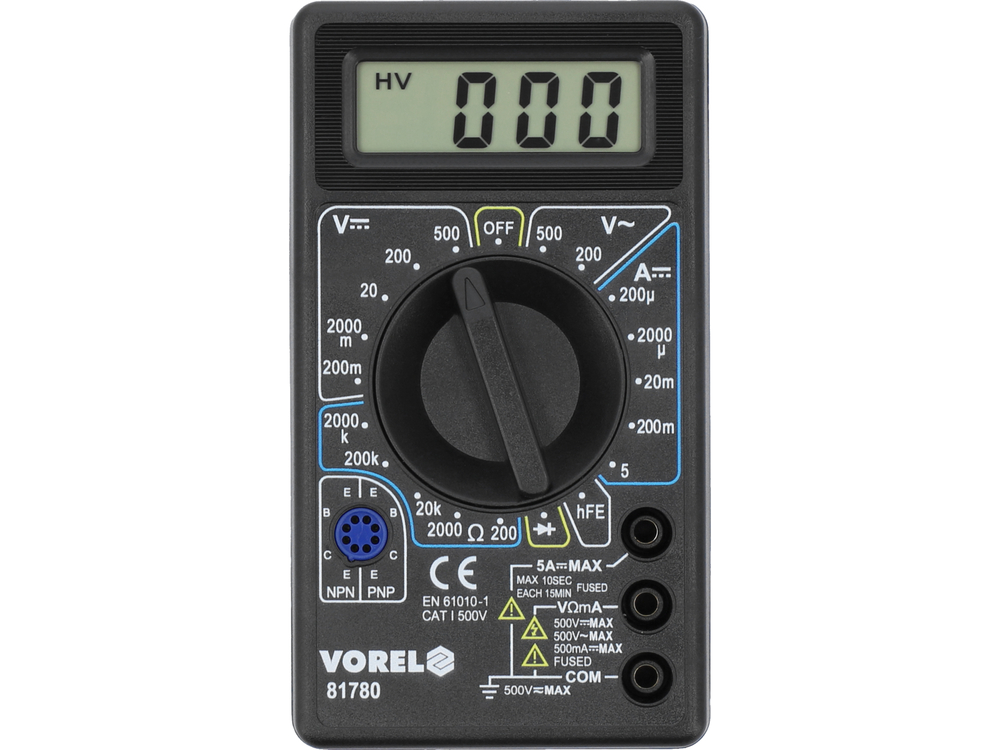

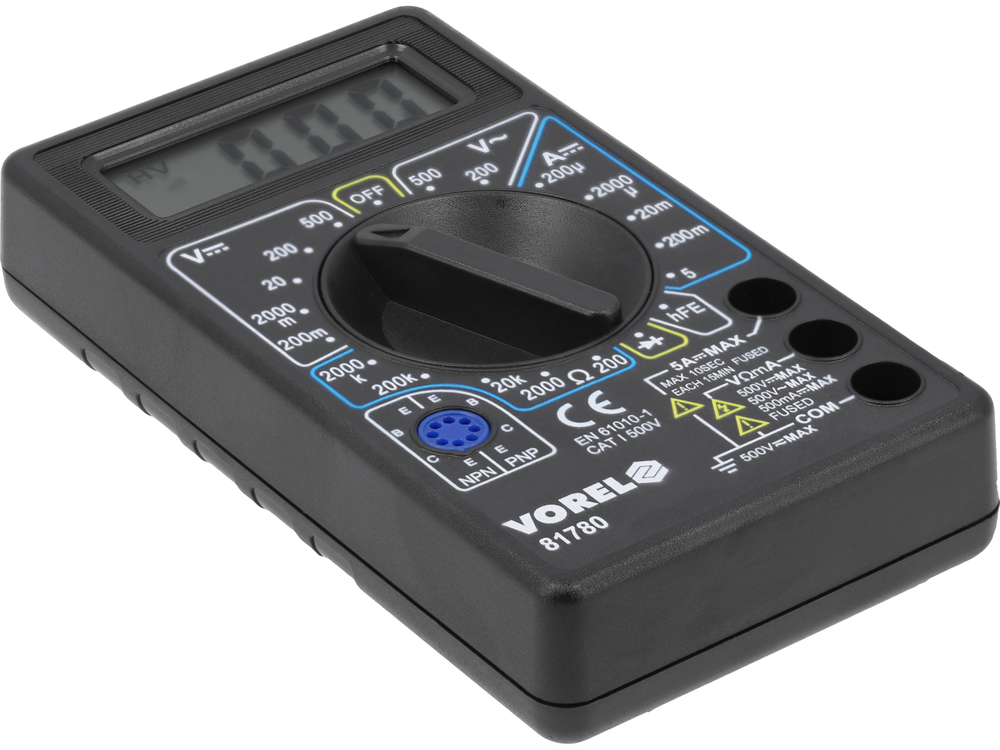

Misuratore universale 81780 con scala manuale per ogni misurazione consente di effettuare misurazioni elettriche di base.

Misurazioni di base:

• misurazione della tensione alternata: A.C. 0-500 V
• misurazione della tensione continua: D.C. 0-500 V
• misurazione dell'intensità di corrente continua: D.C. 0-5 A
• misurazione della resistenza: 0-2 MΩ
• test diodi: I_F 1 mA, U_R 1,5 V

Misurazioni aggiuntive:

• test hFe transistor: 0-1000, presa di misura integrata

Precisione della misurazione:

Esempio di determinazione della precisione per la misurazione della tensione di corrente alternata AC. Calcoli per il risultato della misurazione: 235 V

• la precisione del misuratore 81780 per questa scala è: ±(1,2% + 10), risoluzione 1 V
• calcolo dell'errore di misurazione formula: (risultato misurazione x 2%) + 10 x risoluzione
• calcolo: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 V

Risultato considerando l'errore di misurazione per la lettura 235 V = 235 ± 12,82 V*

• risultato considerando l'errore di misurazione per la lettura della tensione continua: 12 V = 12 ± 0,08 V

La tabella con risoluzione e precisione per una determinata misurazione si trova nel manuale utente.

*Il misuratore 81780 non dispone della funzione di misurazione true rms, pertanto il risultato sopra è accurato solo per forme d'onda sinusoidali corrette.

Informazioni aggiuntive:

• display LCD, risultato massimo visualizzato: 1999

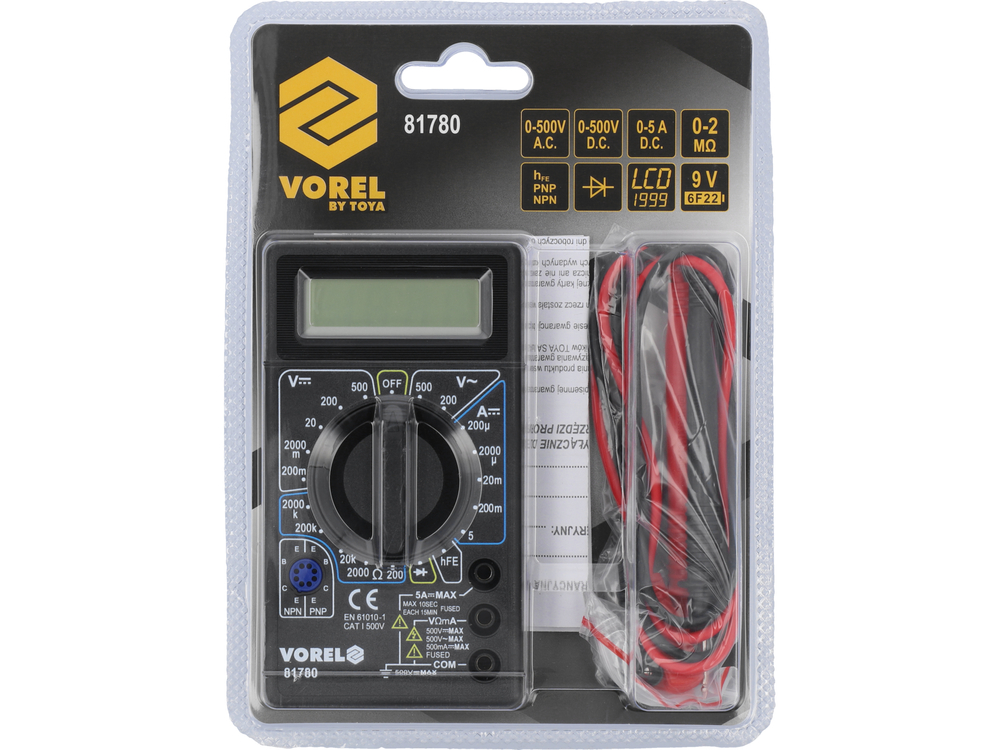

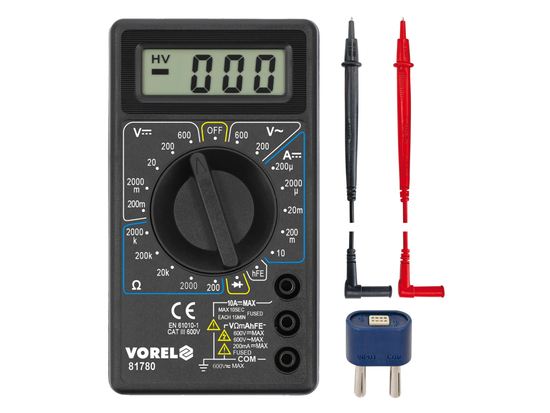

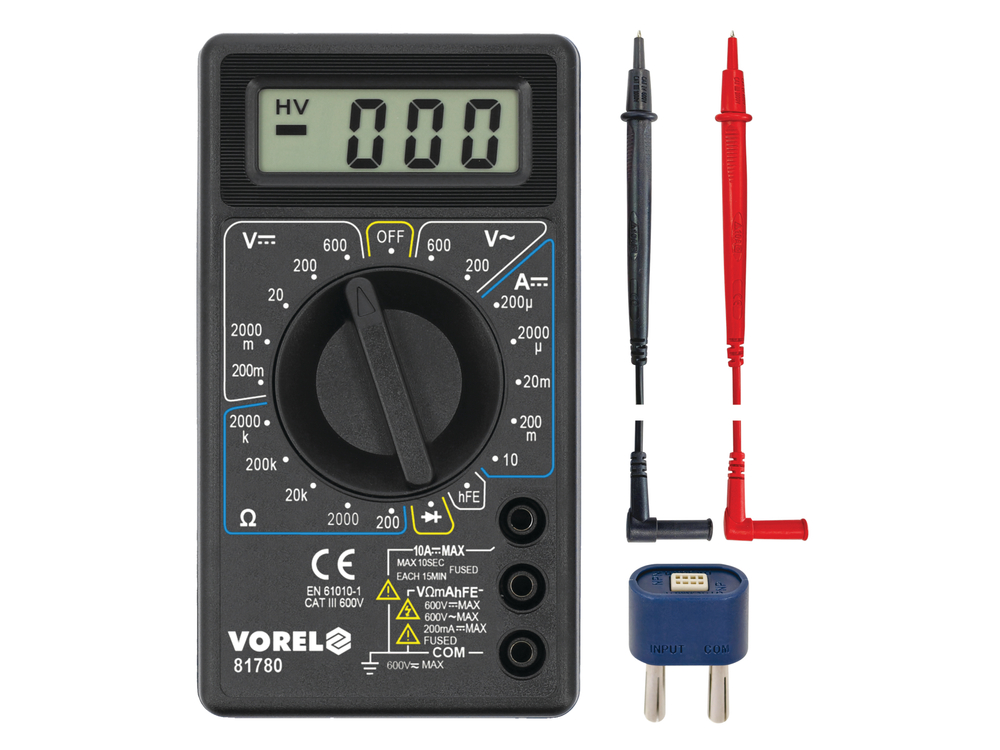

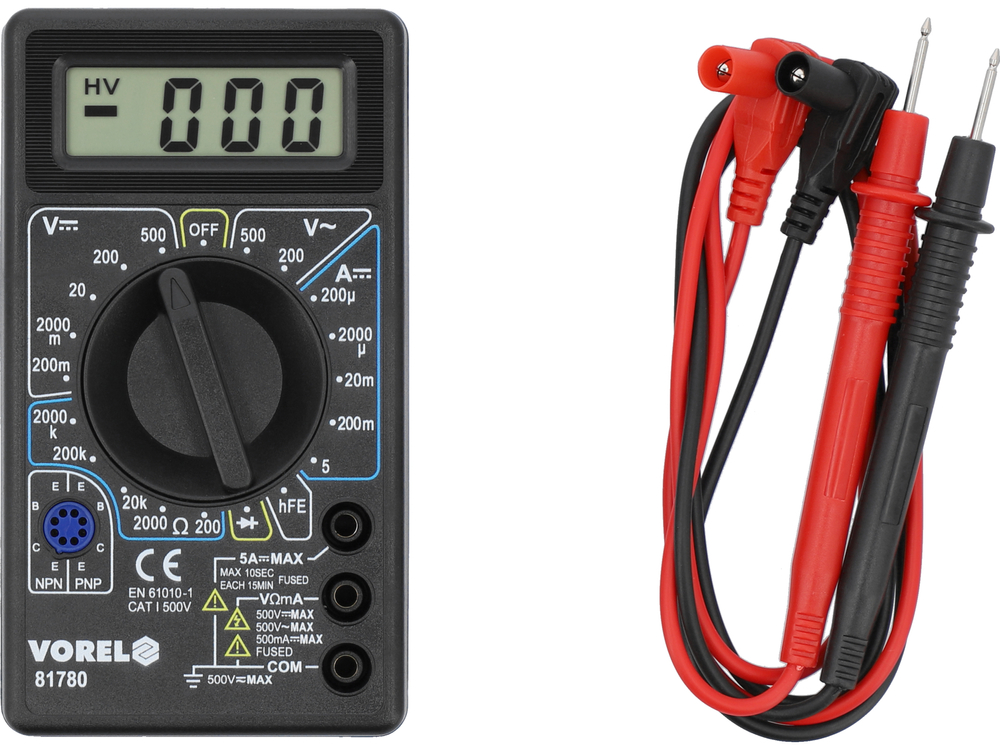

• sonde di misurazione incluse
• struttura con protezione da sovraccarichi
• scocca in plastica
• indicatore di basso livello di batteria
• alimentazione: batteria 9 V (6F22)

Descrizione visiva:

Attenzione!

Nel caso di misurazioni di valori sconosciuti utilizzando un misuratore con scala manuale tramite manopola, è necessario effettuare le misurazioni in ordine dal range più alto fino al range che fornisce il risultato più accurato - in caso contrario si rischia di danneggiare il dispositivo.
