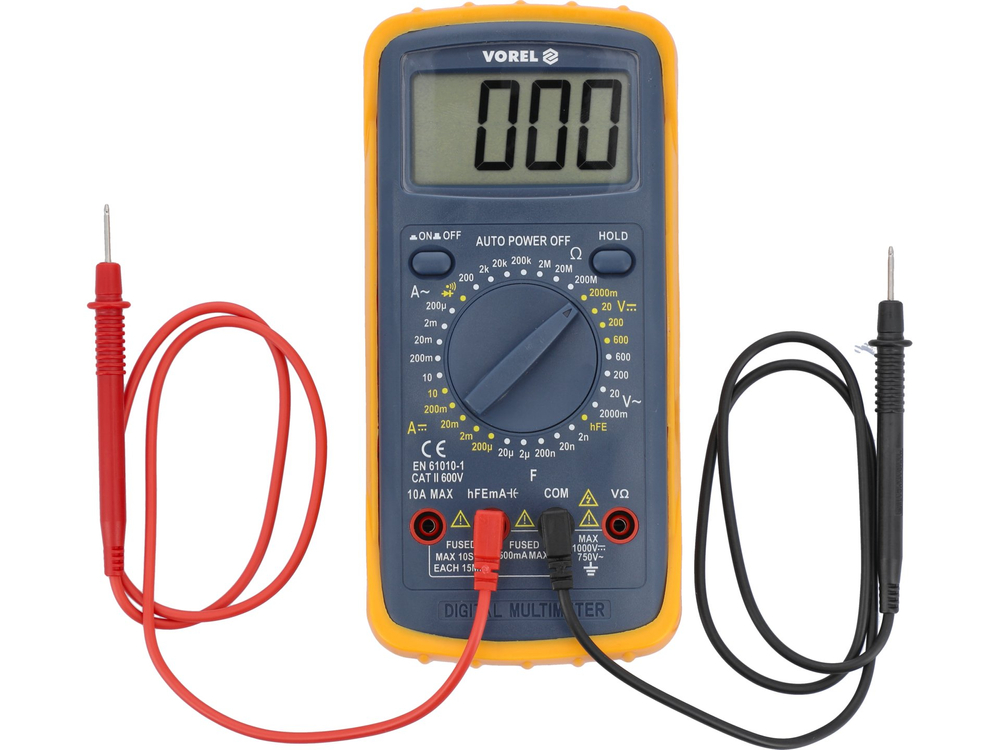

Misuratore universale 81783 con gamma manuale per ogni misurazione consente di effettuare misurazioni elettriche di base e avanzate. Una protezione aggiuntiva contro i danni meccanici è la cosiddetta custodia - ovvero un involucro in gomma che si estende sull'involucro del dispositivo.

Misurazioni di base:

• misurazione della tensione alternata: A.C. 0-600 V
• misurazione della tensione continua: D.C. 0-600 V
• misurazione dell'intensità di corrente alternata: A.C. 0-10 A
• misurazione dell'intensità di corrente continua: D.C. 0-10 A
• misurazione della resistenza: 0-200 MΩ
• test diodi: I_F 1 mA, U_R 2,8 V
• test continuità circuito: 0-30 Ω

Misurazioni aggiuntive:

• misurazione capacità condensatore: 0-20 μF
• test transistor hFe: 0-1000, presa di misura integrata

Precisione della misurazione:

Esempio di calcolo della precisione per la misurazione della tensione di corrente alternata AC. Calcoli per il risultato della misurazione: 235 V

• precisione del misuratore 81783 per questa gamma è: ±(1,2% + 5), risoluzione 1 V
• calcolo errore di misura formula: (risultato misura x 1,2%) + 5 x risoluzione
• calcolo: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Risultato considerando l'errore di misura per la lettura 235 V = 235 ± 7,82 V*

• risultato considerando l'errore di misura per la lettura della tensione continua: 12 V = 12 ± 0,08
• risultato considerando l'errore di misura per la lettura dell'intensità di corrente alternata: 8A = 8 ± 0,26 A*

La tabella con risoluzione e precisione per una determinata misurazione si trova nel manuale di istruzioni.

*Il misuratore 81783 non dispone della funzione di misura true rms, quindi il risultato sopra indicato è il valore effettivo della tensione AC solo per un'onda sinusoidale corretta.

Funzioni integrate:

• DATA HOLD - mantenimento sul display del valore attualmente misurato

Informazioni aggiuntive:

• display LCD, risultato massimo visualizzato: 1999
• segnale acustico nel test di continuità circuito per resistenze inferiori a 30 Ω
• passaggio automatico dal test diodi al test di continuità con resistenza del circuito inferiore a 30 Ω (impossibilità di impostare il misuratore solo sul test diodi)

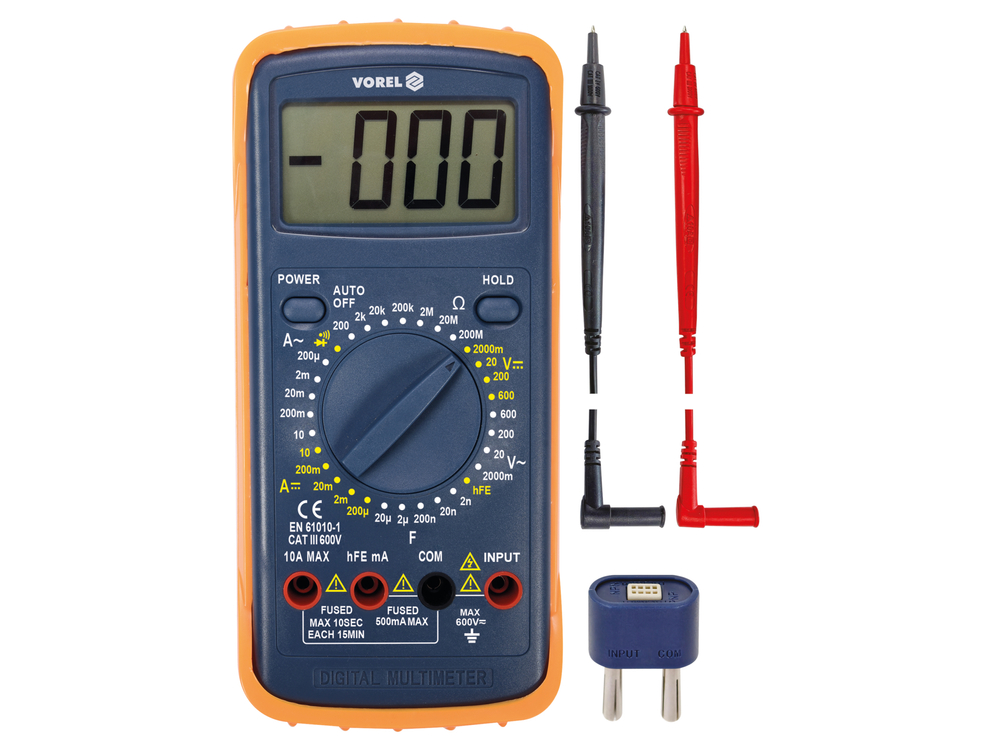

• sonde di misura incluse
• costruzione con protezioni da sovraccarichi

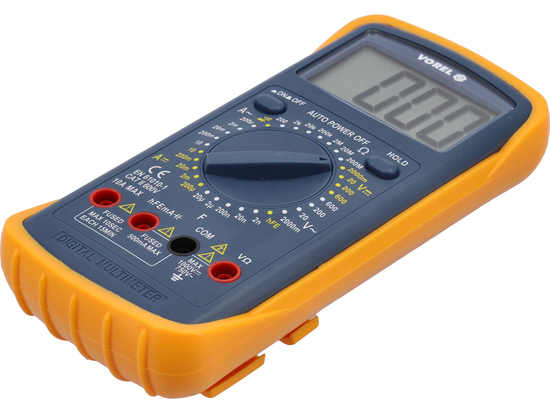

• involucro in ABS + custodia in gomma per proteggere il misuratore da danni meccanici
• spegnimento automatico del misuratore
• indicatore di basso livello di batteria
• alimentazione: batteria 9 V (6F22)

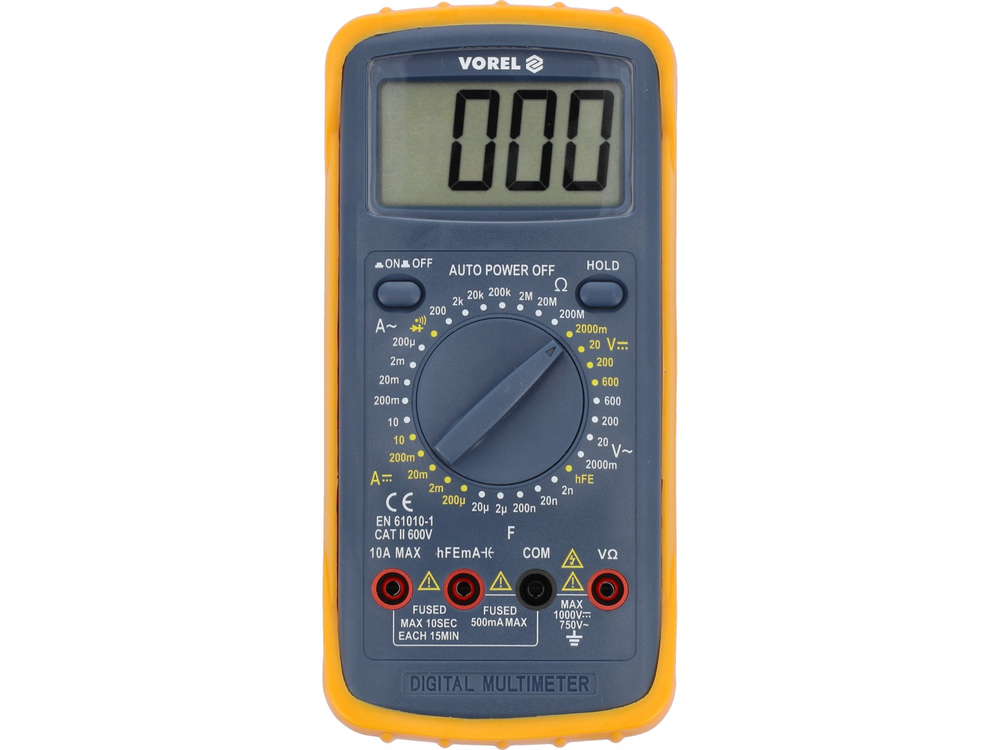

Descrizione visiva:

Nota!

Nel caso di misurazioni di valori sconosciuti utilizzando un misuratore con selezione manuale della gamma tramite manopola, è necessario effettuare le misurazioni in sequenza partendo dalla gamma più ampia fino a quella che fornisce il risultato più preciso - in caso contrario si rischia di danneggiare il dispositivo.
