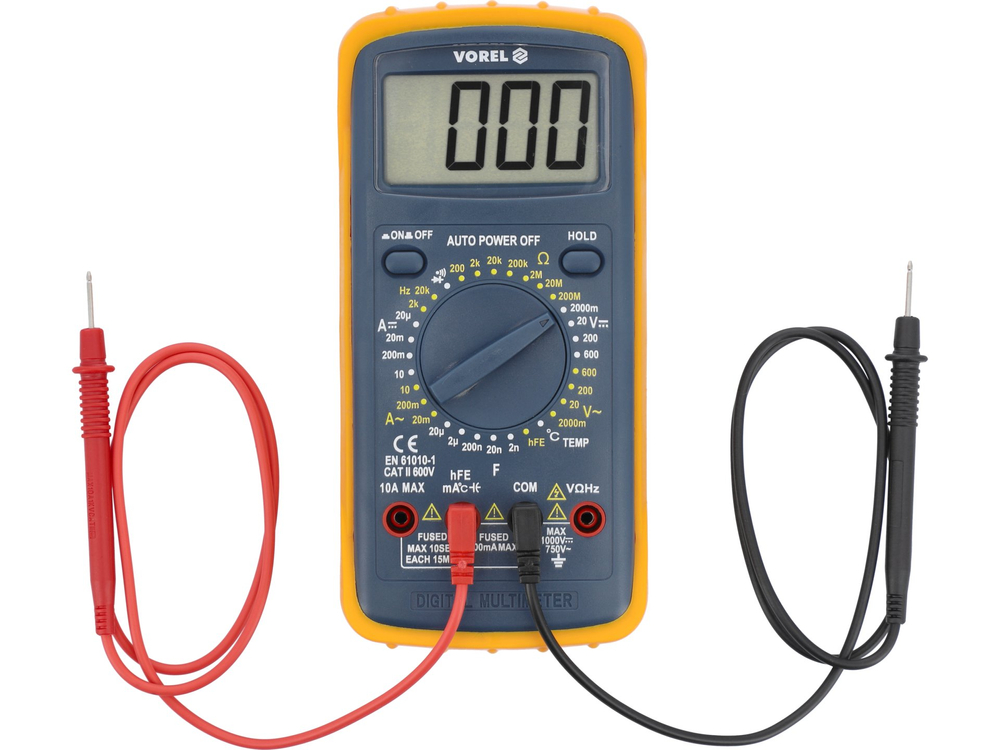

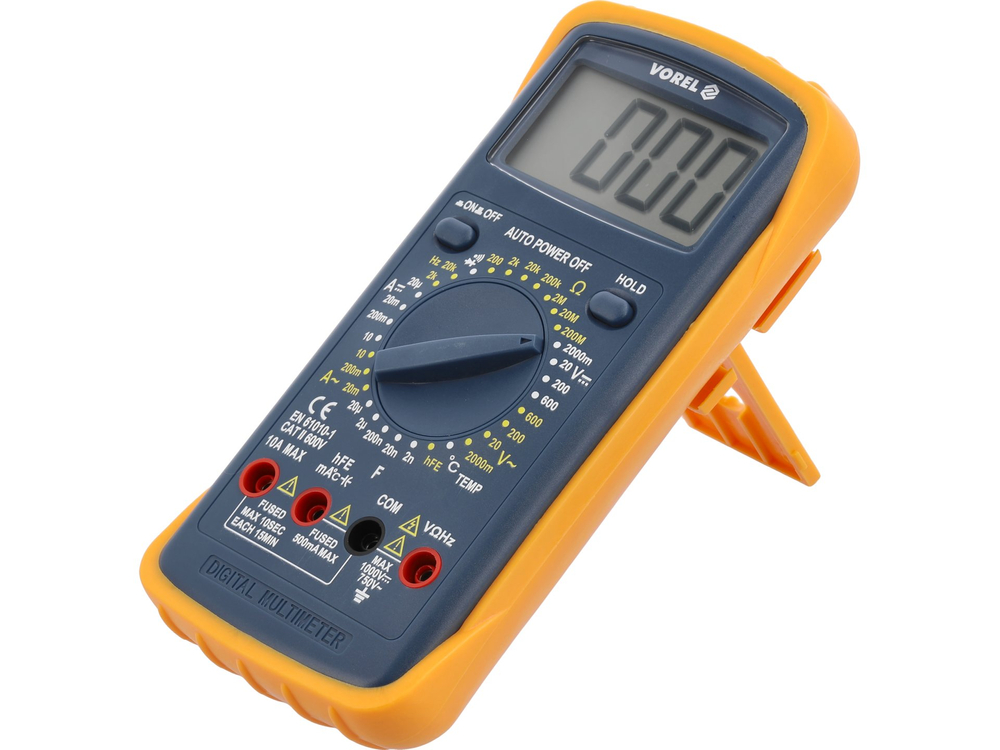

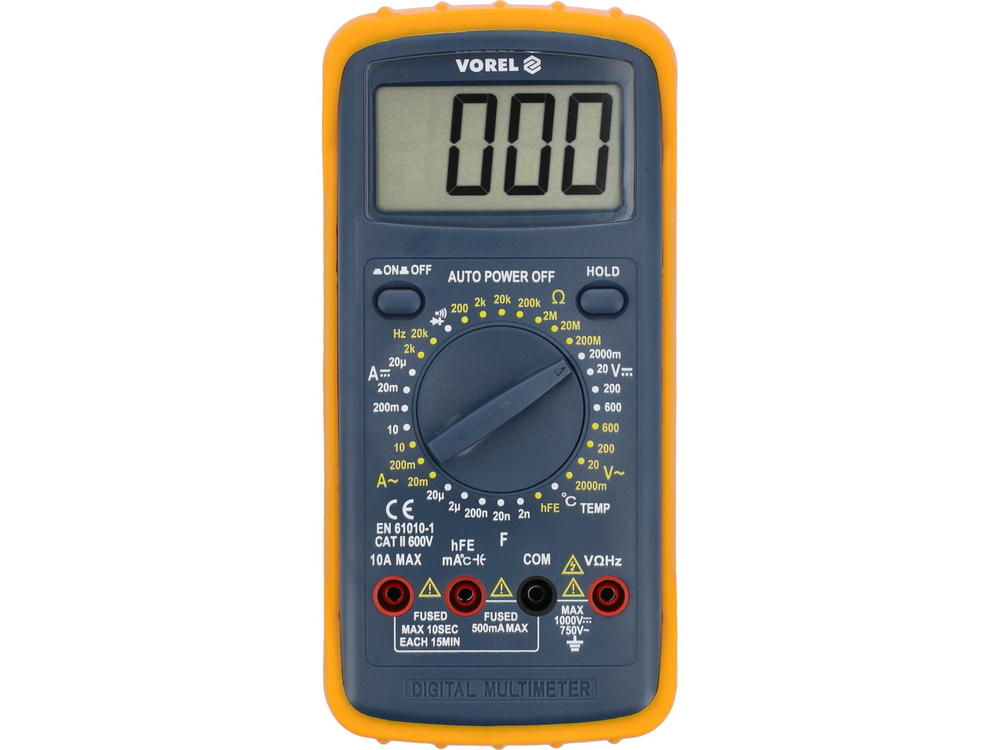

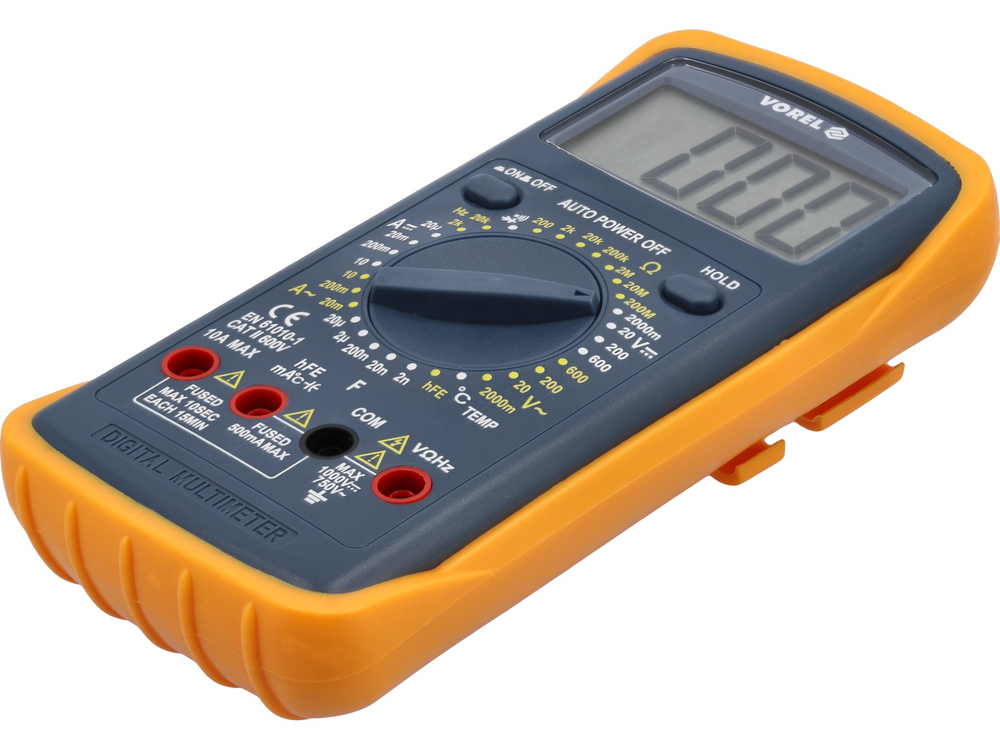

Il misuratore universale 81784, con range manuale per ogni misura, consente di effettuare misure elettriche di base e avanzate. Le prese di misura aggiuntive integrate facilitano la misurazione, ad esempio, di condensatori e transistor. Un'ulteriore protezione contro i danni meccanici è fornita dalla cosiddetta "holster" , ovvero una custodia in gomma che ricopre l'alloggiamento del dispositivo.

Misure di base:

• Misura della tensione CA: A.C. 0-600 V
• Misura della tensione CC: D.C. 0-600 V
• Misura della corrente alternata: A.C. 0-10 A
• misura della corrente continua: D.C. 0-10 A
• misura della resistenza: 0-200 MΩ
• test diodi:_IF 1 mA,_UR 2,8 V
• test di continuità del circuito: 0-30 Ω

Misure aggiuntive:

• misura del condensatore: 0-20 μF
• misura della frequenza: 0-20 khz
• misura della temperatura: da -40 a 400 °C
• Test transistor hFe: 0-1000, presa di misura integrata

Precisioni di misura:

Esempio di determinazione della precisione per la misura della tensione CA. Calcolo del risultato della misura: 235 V

• La precisione di misura del misuratore 81784 per questo intervallo è: ±(1,2% + 5), risoluzione 1 V
• calcolo della formula dell'errore di misura: (risultato della misurazione x 1,2%) + 5 x risoluzione
• calcolo: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Risultato comprensivo dell'errore di misura per l'indicazione di 235 V = 235 ± 7,82 V*.

• Risultato comprensivo dell'errore di misura per l'indicazione della tensione CC: 12 V = 12 ± 0,08 V
• Risultato comprensivo dell'errore di misura per l'indicazione di misura della corrente alternata: 8 A = 8 ± 0,26 A*

Nelle istruzioni per l'uso è riportata una tabella con la risoluzione e la precisione per una determinata misura.

*Il misuratore 81784 non dispone di una funzione di misurazione del valore efficace, pertanto il risultato sopra riportato è il valore efficace reale della tensione CA solo per una forma d'onda sinusoidale corretta.

Informazioni aggiuntive:

• Display LCD, risultato massimo visualizzato: 1999
• segnale acustico nel test di continuità per resistenze inferiori a 30 Ω
• passaggio automatico dal test dei diodi al test di continuità per resistenze del circuito inferiori a 30 Ω (non è possibile impostare il misuratore solo per il test dei diodi)

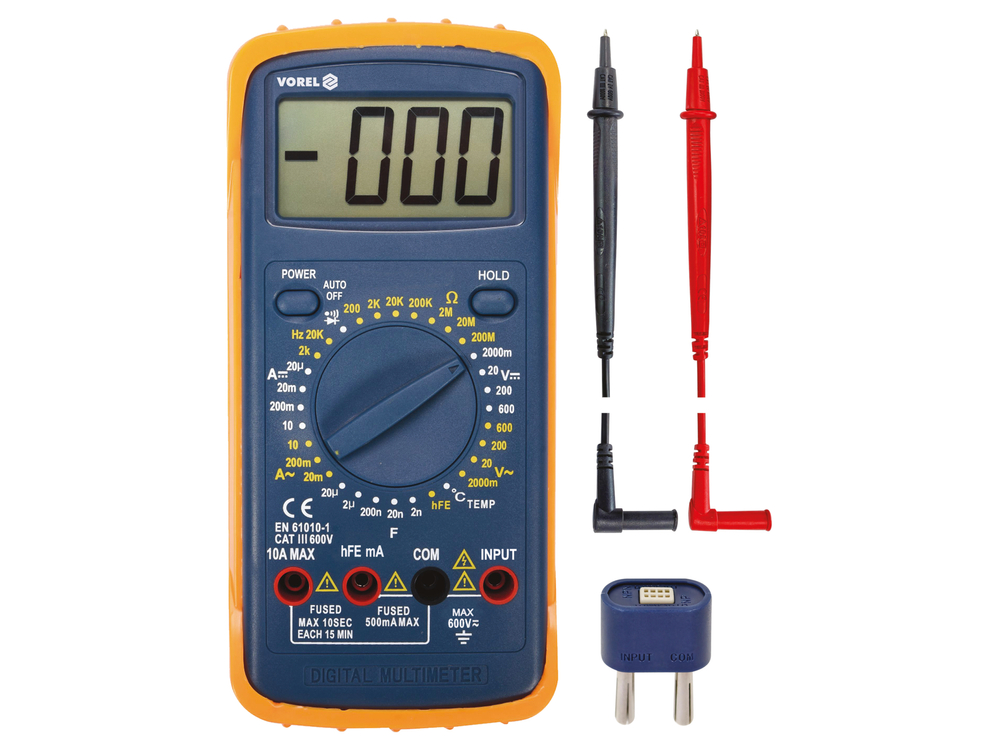

• sonde di misura incluse, sonda per la misurazione della temperatura
• costruzione con protezione da sovraccarico
• alloggiamento in plastica ABS + cosiddetta custodia, cioè un involucro di gomma che protegge il misuratore da danni meccanici
• spegnimento automatico del misuratore
• indicatore di batteria scarica
• alimentazione: batteria da 9 V (6F22)

Attenzione!

Nel caso di misurazione di valori sconosciuti con un misuratore con cambio manuale della gamma tramite la manopola, le misurazioni devono essere eseguite in successione dalla gamma più ampia fino alla gamma che fornisce il risultato più accurato, altrimenti si rischia di danneggiare il dispositivo.
