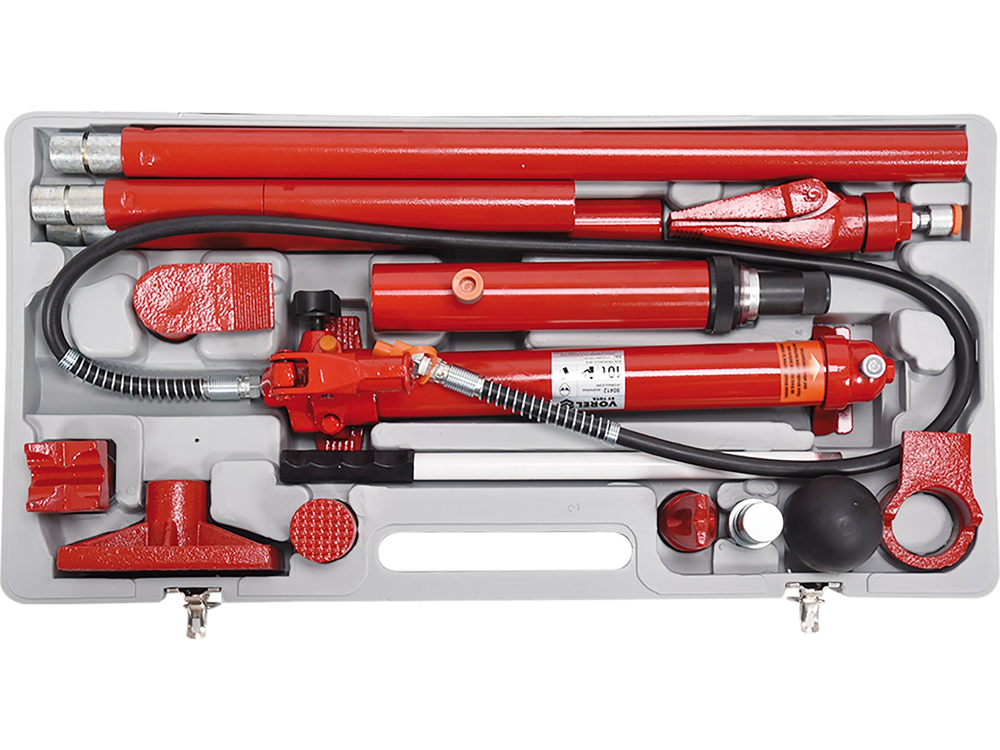

divaricatore idraulico 10t box in plastica

Il divaricatore idraulico è progettato per il lavoro in officina e può essere utilizzato per l'assemblaggio e la lavorazione della lamiera, per lavori che richiedono forze statiche significative.

Il dispositivo è progettato per:

• sollevare
• allungare
• stendere
• piegare
• raddrizzare
• tirare

Dati tecnici:

• set inserito in una valigetta di trasporto
• peso [kg] - 35,4
• pressione di esercizio [bar] - 620
• dimensione della filettatura di connessione ["] - 13/16-20 UNEF
• carico massimo [migliaia di kg] - 10
• corsa del pistone [mm] - 150

Montaggio e utilizzo dell'impianto idraulico:

• Collegare il tubo della pompa al connettore del cilindro avvitando il dado del connettore sulla filettatura. Assicurarsi che il dado sia stato serrato correttamente
• Chiudere la valvola di scarico ruotandola in senso orario
• Creare pressione nella pompa muovendo la leva della pompa verso l'alto e verso il basso. Dopo alcuni movimenti, il cilindro inizierà a funzionare.
• Per scaricare la pressione nella pompa, ruotare la valvola in senso antiorario.
• Quando si apre la valvola di scarico, l'attuatore torna automaticamente in posizione di riposo. Non smontare il sistema idraulico sotto pressione.
• La pompa può essere utilizzata in qualsiasi posizione, sia verticale che orizzontale. Nella posizione verticale della pompa, l'estremità con il tubo flessibile deve sempre essere rivolta verso il basso.

Controllo del livello dell'olio:

• per controllare il livello dell'olio nella pompa, collocare la pompa in posizione verticale con l'estremità del tubo flessibile rivolta verso il basso
• aprire la valvola di scarico
• svitare la valvola di sfiato e rimuovere l'asta di livello dell'olio e leggere il livello dell'olio
• se necessario, correggere il livello dell'olio in modo che l'olio copra l'intera superficie piana dell'asta di livello

L'unità è stata riempita di olio idraulico in fabbrica.

Utilizzare solo il tipo di olio corretto.

Si consiglia di utilizzare l'olio idraulico HYDROL con il simbolo L-HL-46.

Spurgo dellapompa:

• per spurgare il sistema idraulico della pompa, collocare la pompa in posizione verticale con il tubo flessibile rivolto verso il basso
• aprire la valvola di scarico
• aprire la valvola di spurgo e rimuovere l'asta di indicazione del livello dell'olio
• eseguire diversi movimenti completi con la leva della pompa
• chiudere la valvola di scarico, installare l'indicatore di livello dell'olio e chiudere la valvola di spurgo.
