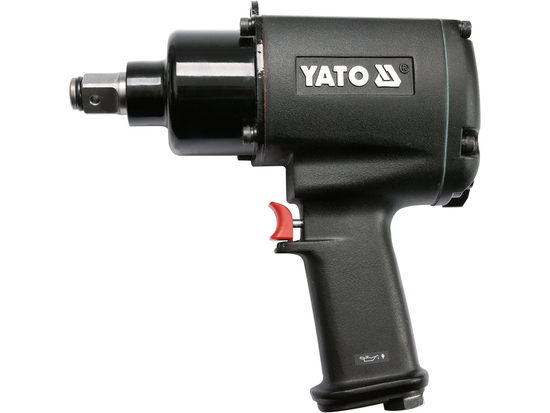

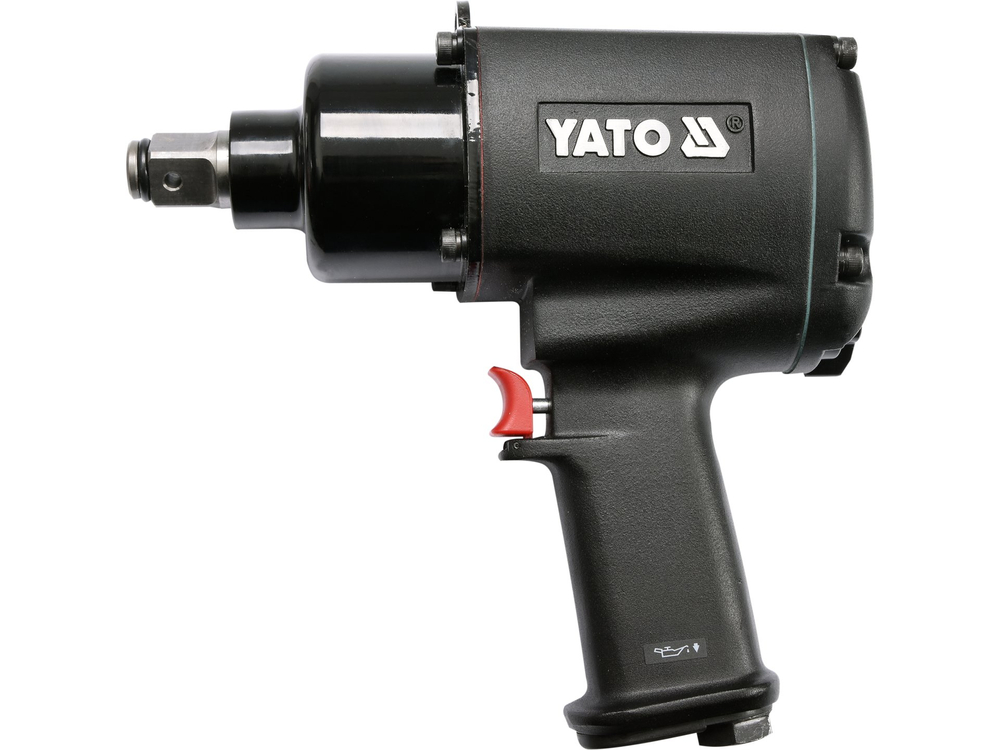

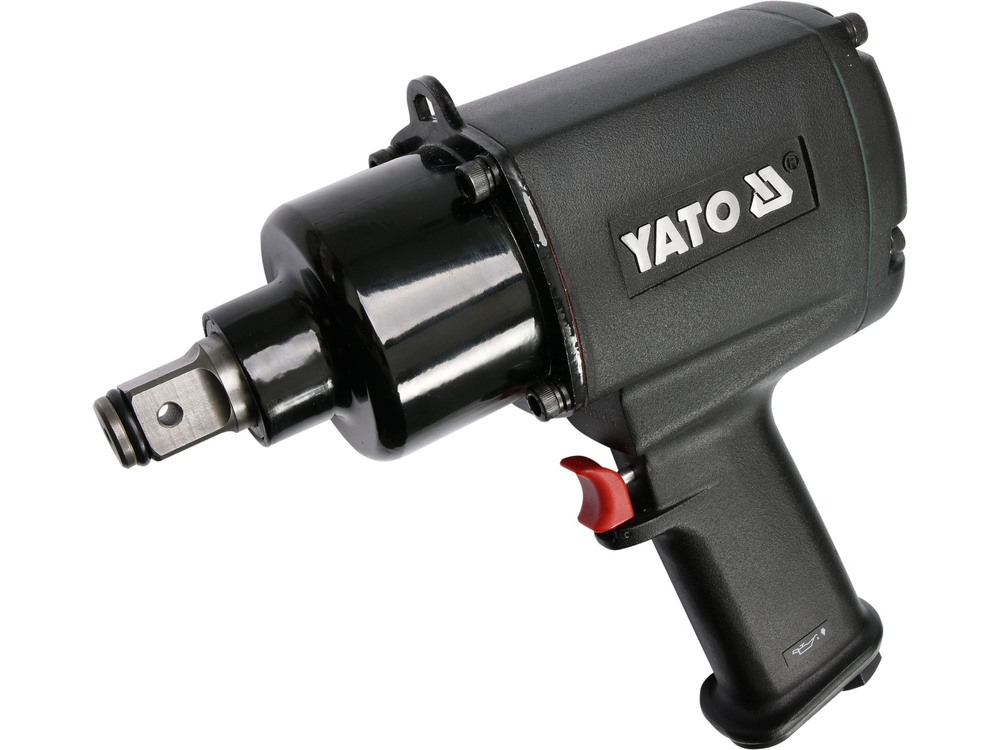

Chiave pneumatica 3/4" 1300 Nm

Chiave pneumatica professionale YATO. Misura di azionamento 3/4". La potenza massima ottenibile a 6 BAR è di 1300 Nm.

Istruzioni per l'uso:

Prima di ogni utilizzo dell'utensile, accertarsi che nessun componente del sistema pneumatico sia danneggiato. Se si notano danni, sostituire immediatamente i componenti del sistema non danneggiati con altri nuovi.

Prima di ogni utilizzo del sistema pneumatico, asciugare l'umidità condensata all'interno dell'utensile, del compressore e dei tubi flessibili.

Prima di iniziare il lavoro, è necessario fissare un'impugnatura supplementare con quattro viti.

Collegamento dell'utensile al sistema pneumatico:

• il disegno mostra il modo consigliato per collegare l'utensile al sistema pneumatico. Il metodo illustrato garantisce l'uso più efficiente dell'utensile e ne prolunga la durata.
• inserire alcune gocce di olio di viscosità SAE 10 nell'ingresso dell'aria
• avvitare saldamente e con sicurezza un raccordo di collegamento al tubo dell'aria (II) sulla filettatura della presa d'aria
• fissare un adattatore adatto al portautensili; per lavorare con utensili pneumatici utilizzare solo accessori adatti all'uso con utensili a percussione
• impostare il corretto senso di rotazione (V); il senso di rotazione è contrassegnato da una freccia; regolare la pressione (coppia)
• collegare l'utensile al sistema pneumatico utilizzando un tubo flessibile con diametro interno di 1/2". Assicurarsi che la resistenza del tubo sia di almeno 1,38 MPa (III).
• far funzionare l'utensile per alcuni secondi, verificando che non provenga da suoni o vibrazioni sospette

Lavorare con gli avvitatori ad impulsi:

Avvitare il bullone o il dado a mano (almeno due giri) prima di iniziare ad avvitarlo con la chiave. Assicurarsi di aver scelto la misura corretta della chiave a bussola in relazione al componente da svitare o avvitare. Un dimensionamento errato può danneggiare sia la chiave che il dado o il bullone. Il diametro della filettatura del bullone da serrare non deve superare i 21 mm.

Svitamento e serraggio:

• regolare la pressione del sistema pneumatico in modo che non superi il valore massimo previsto per l'utensile
• impostare il corretto senso di rotazione dell'utensile e la corretta coppia di serraggio (V)
• montare una chiave a bussola adatta sul portautensili (IV)
• collegare la chiave al sistema pneumatico
• posizionare la chiave con bussola montata sul componente da svitare o stringere
• premere gradualmente il grilletto dell'utensile
• al termine dell'operazione, smontare il sistema pneumatico e conservare l'utensile.

Contenuto della confezione:

La chiave viene fornita con un raccordo per il collegamento al sistema pneumatico.

Dati tecnici:

• unità: no
• pressione [bar]: 6,3
• coppia [Nm]: 1300
• giri/min/max: 5000
• confezione: scatola a colori
• dimensioni del giunto [pollici]: 3/8"
• dimensione mandrino [mm]: 3/4"
• capacità [l/min]: 660
• dimensione [pollici]: 3/4"
