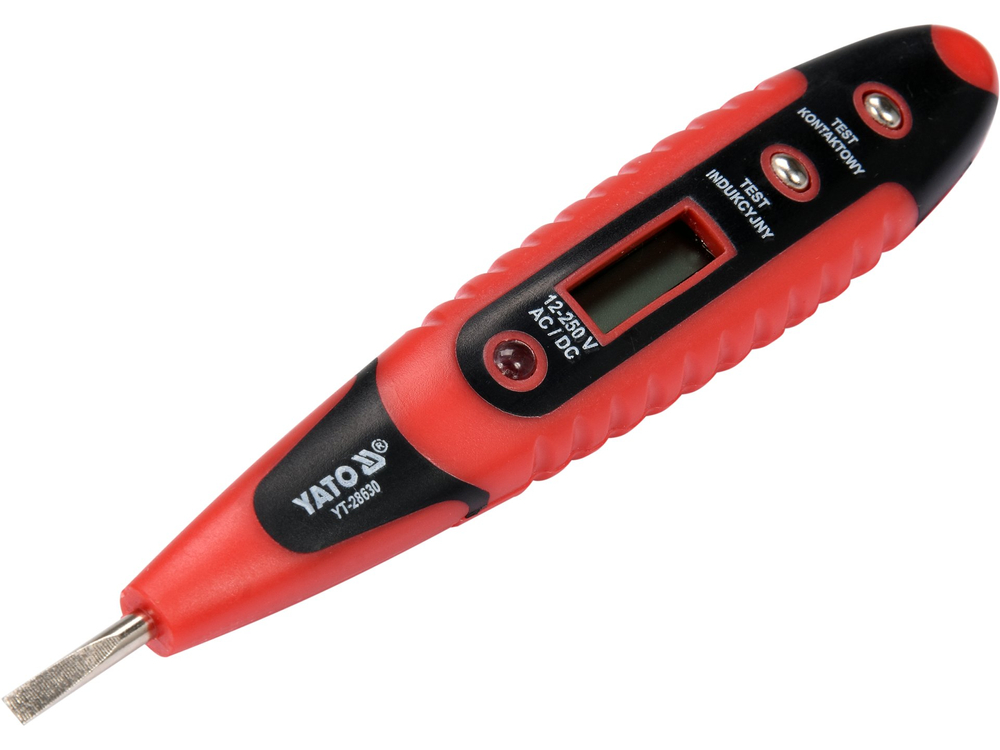

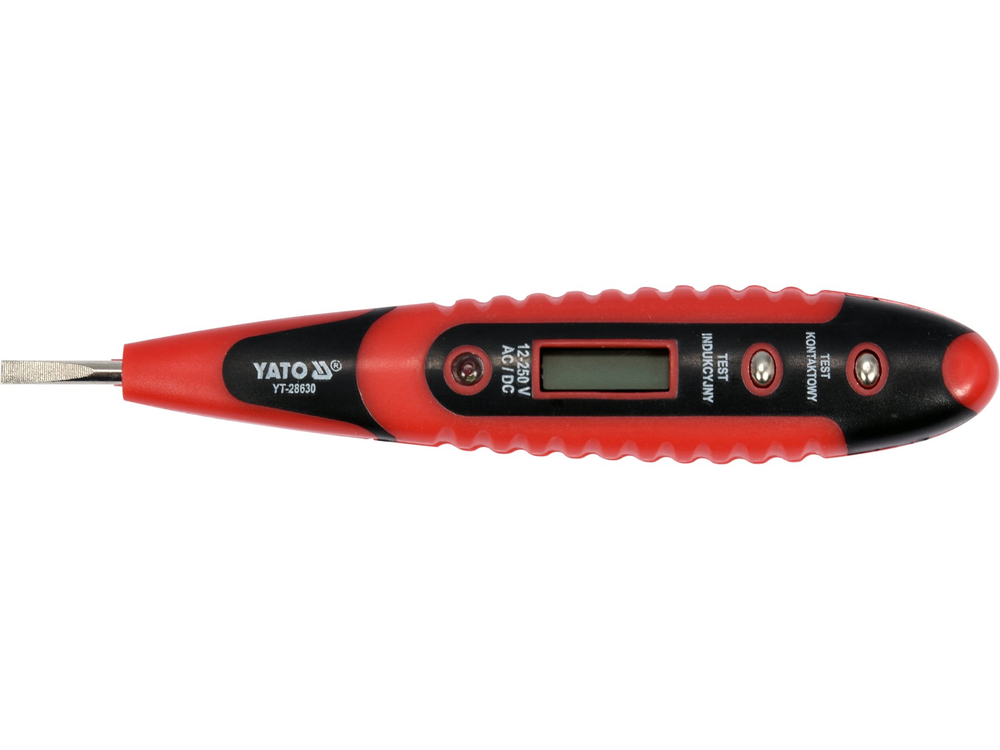

L'indicatore elettrico YT-28630 con display LCD consente di accertare la presenza di tensione elettrica CA e CC, di rilevare la tensione CA con il metodo dell'induzione e di eseguire un test di continuità dei fili. La presenza di tensione è segnalata dall'indicazione sul display LCD e dall'accensione di un LED.

Funzioni dell'indicatore:

• rilevamento della tensione CA e CC con il metodo del contatto: 12 - 250 V
• rilevamento della tensione CA con il metodo induttivo
• test di continuità del cavo

Dati tecnici:

• lunghezza totale: 145 mm
• larghezza della lama: 3,0 mm
• lo schermo LCD retroilluminato visualizza i risultati delle misure in intervalli fino a: 12, 36, 55, 110 e 220 volt
• display a semaforo (LED)
• alimentazione: 3x1,5 V; LR41

Metodo di contatto:

Applicare il puntale a un circuito sotto tensione. Il display visualizza i valori di tensione e un diodo acceso indica il flusso di corrente elettrica attraverso il componente. Il display visualizza l'intervallo di tensione più alto per il circuito in esame e tutti gli intervalli inferiori; ad esempio, quando si misura la tensione da una presa domestica da 230 V, il display visualizza [12, 36, 55, 110, 220], indicando una tensione superiore a 220 V. Il display indica gli intervalli di tensione corretti per le forme d'onda CA tenendo premuto il campo "Contact Test". Per le forme d'onda CC, gli intervalli corretti vengono visualizzati tenendo premuto il campo "Test a induzione".

Metodo induttivo:

Questo metodo consente di rilevare la tensione CA in un cavo isolato. A tale scopo, mettere il dito sul campo "Test di induzione" e avvicinare la punta al conduttore isolato. La presenza del simbolo del fulmine sul display LCD indica la presenza di tensione. Questo metodo consente anche di rilevare "senza contatto" una rottura in un cavo elettrico sotto tensione. Nel punto di rottura, il tester smette di segnalare la presenza di tensione.

Controllo della continuità di un cavo:

La continuità del cavo viene verificata applicando la lama del tester a un'estremità del cavo, quindi, tenendo premuto il riquadro "Contact Test", afferrando l'altra estremità del cavo. L'illuminazione del LED indica la continuità del cavo testato. È vietato controllare la continuità di fili sotto tensione o di fili in un circuito elettrico utilizzando questo metodo.
