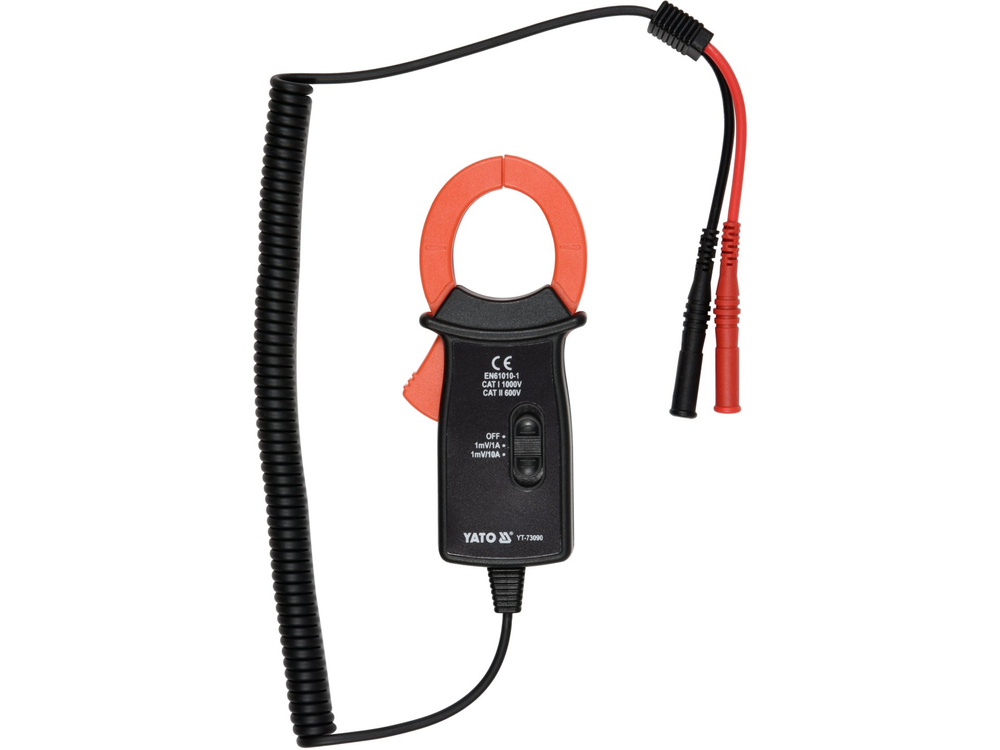

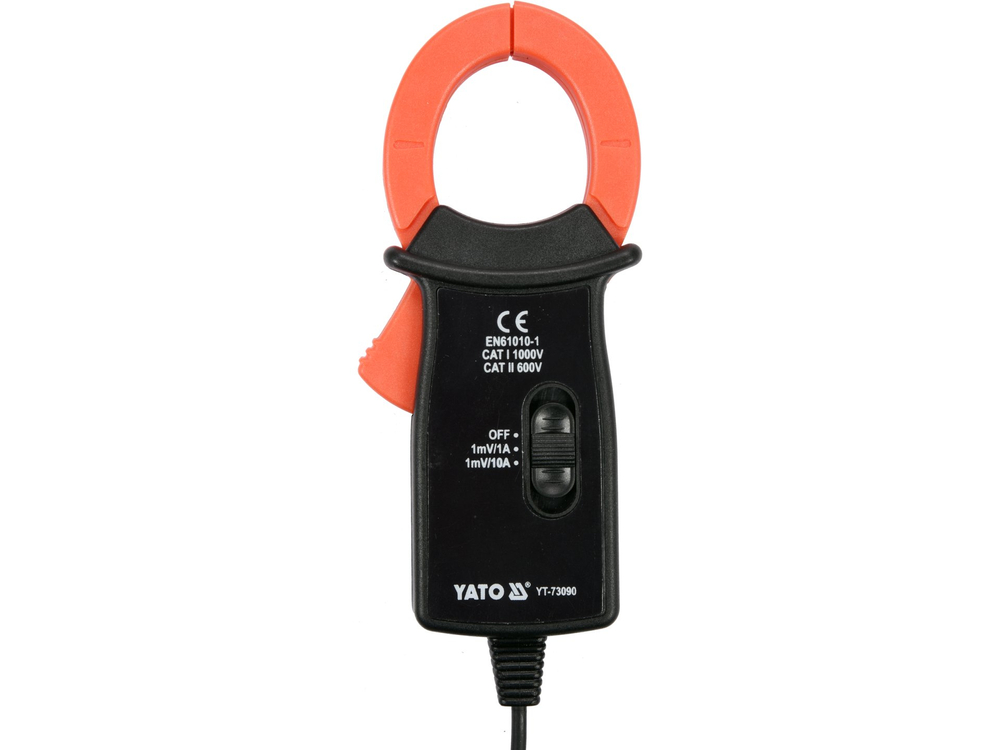

Il misuratore a pinza YT-73090 è dotato di pinze per misurare la corrente CA in un singolo filo utilizzando il metodo induttivo. Ciò consente di misurare correnti molto più elevate rispetto ai misuratori elettrici convenzionali. Il misuratore è un accessorio complementare al misuratore universale YT-73085 e a qualsiasi misuratore universale che misuri nella gamma dei millivolt.

Misure di base:

• Misura della corrente alternata: A.C. 0-600 A

Precisioni di misura:

Esempio di determinazione della precisione per la misura della corrente CA. Calcolo del risultato della misura: 30 A

• La precisione di misura del misuratore YT-73090 per questo intervallo è : ±(2% + 0,5), risoluzione 1 A
• calcolo della formula dell'errore di misura: (risultato della misurazione x 2%) + 0,5 x risoluzione
• calcolo: (30 x 2%) + 0,5 x 1 = 0,6 + 0,5 = 1,10 A

Risultato effettivo comprensivo dell'errore di misura per un'indicazione di 30 A = 30 ± 1,25 A.

Nelle istruzioni per l'uso è riportata una tabella con la risoluzione e la precisione per la rispettiva misura.

Informazioni aggiuntive:

• le pinze si aprono fino a 31 mm e consentono di misurare un singolo conduttore con un diametro massimo di 20 mm
• regolazione a 2 livelli del campo di misura: fino a 200 A e fino a 600 A

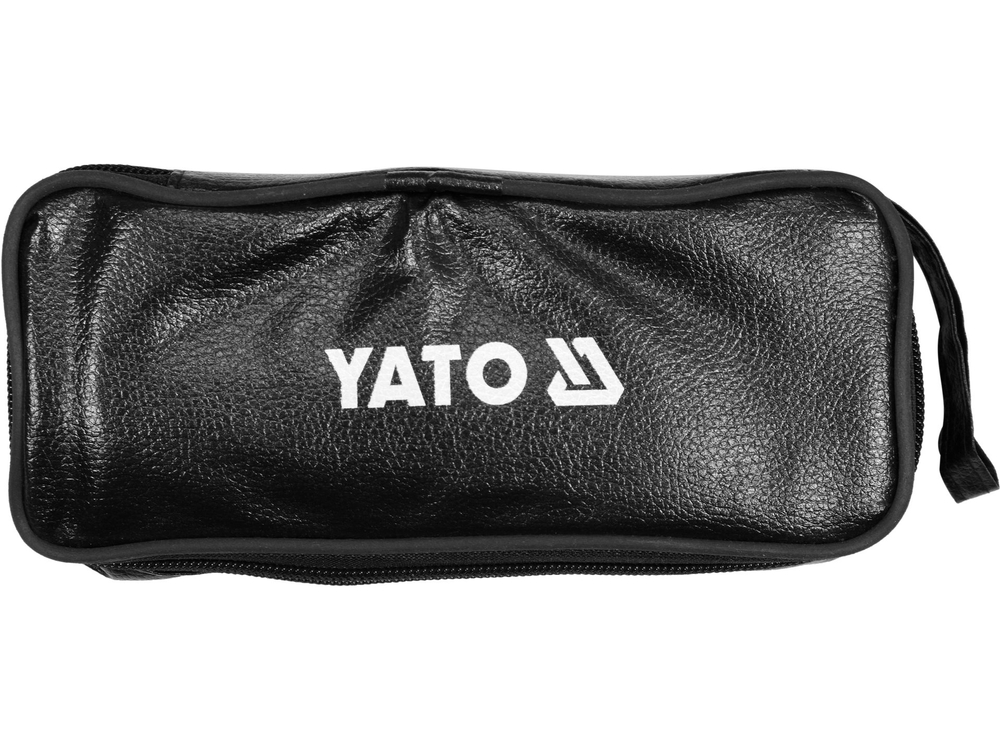

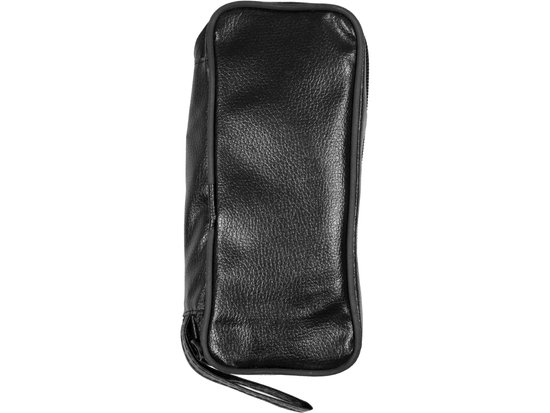

• comprensiva di valigetta di trasporto e sonde

Attenzione!

La misura di corrente con le pinze amperometriche viene eseguita solo su un singolo conduttore, un singolo cavo. Se si fissano le pinze su un cavo multipolare senza isolare il singolo conduttore si otterrà un risultato errato o un flusso di corrente nullo.
