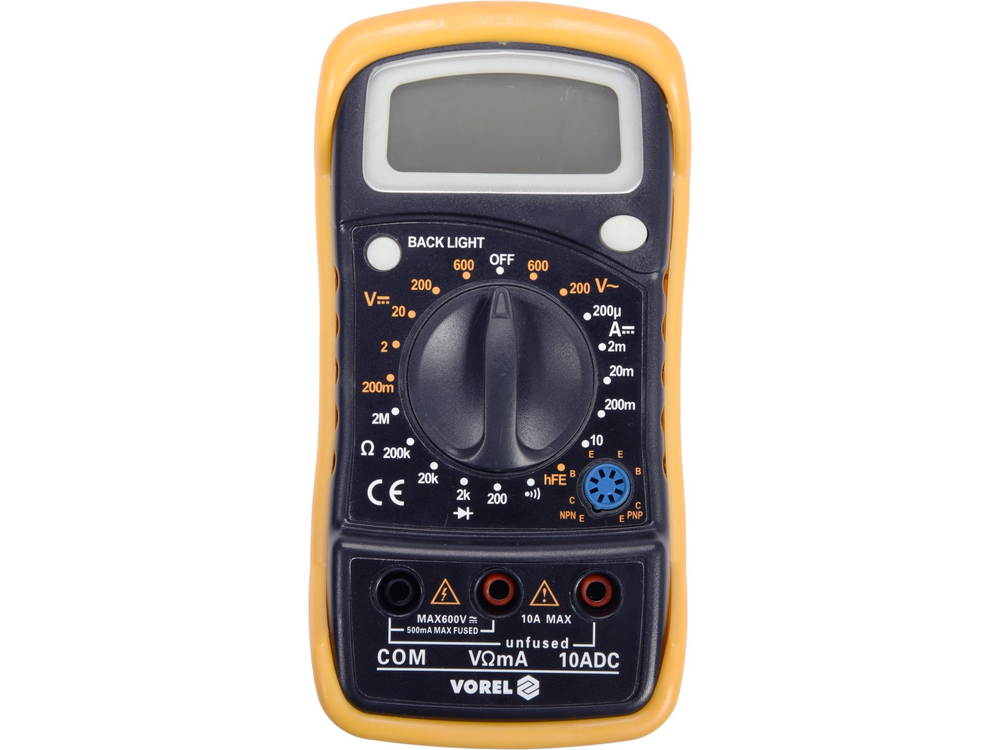

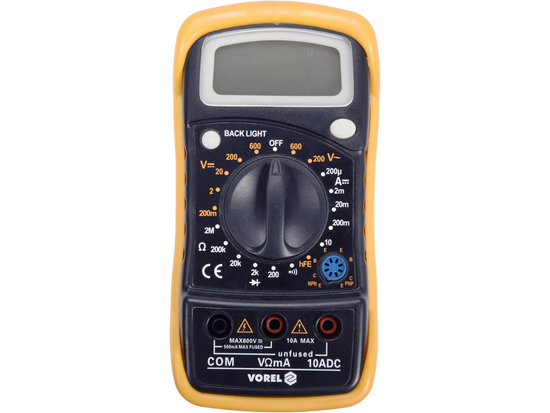

Il misuratore universale 81773, con intervallo manuale per ogni misura, consente di effettuare misure elettriche di base e avanzate. Un'ulteriore protezione contro i danni meccanici è fornita dalla cosiddetta fondina , ovvero un involucro di gomma teso sull'alloggiamento del dispositivo.

Misure di base:

• Misura della tensione CA: A.C. 0-600 V
• Misura della tensione CC: D.C. 0-600 V
• Misura della corrente CC: D.C. 0-10 A
• Misura della resistenza: 0-2 MΩ
• test dei diodi:_IF 1 mA,_UR 1,5 V
• test di continuità del circuito: 0-100 Ω

Misure aggiuntive:

• test transistor hFe: 0-1000, presa di misura integrata

Precisioni di misura:

Esempio di determinazione della precisione per la misura della tensione CA. Calcolo del risultato della misura: 235 V

• La precisione di misura del misuratore 81773 per questo intervallo è: ±(2% + 10), risoluzione 1 V
• calcolo della formula dell'errore di misura: (risultato della misurazione x 2%) + 10 x risoluzione
• calcolo: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Risultato comprensivo dell'errore di misura per l'indicazione 235 V = 235 ± 14,7 V*

• Risultato comprensivo dell'errore di misura per l'indicazione della tensione CC: 12 V = 12 ± 0,146 V

Nelle istruzioni per l'uso è riportata una tabella con la risoluzione e la precisione per le rispettive misure.

*Il misuratore 81773 non dispone di una funzione di misurazione del valore efficace, pertanto il risultato sopra riportato è corretto solo per un'onda sinusoidale reale.

Funzioni integrate:

• DATA HOLD - mantiene il valore attualmente misurato sul display.

Informazioni aggiuntive:

• Display LCD, risultato massimo visualizzato: 1999

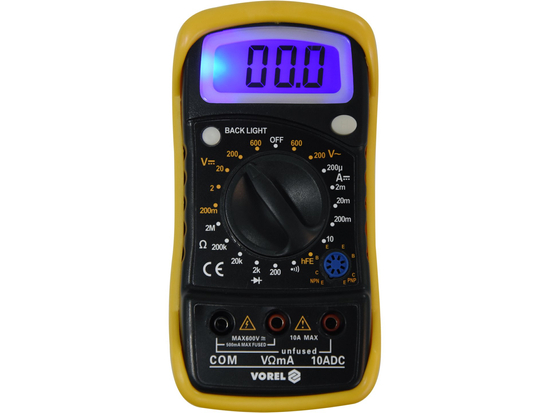

• retroilluminazione dello schermo
• segnale acustico nel test di continuità per resistenze inferiori a 30 Ω

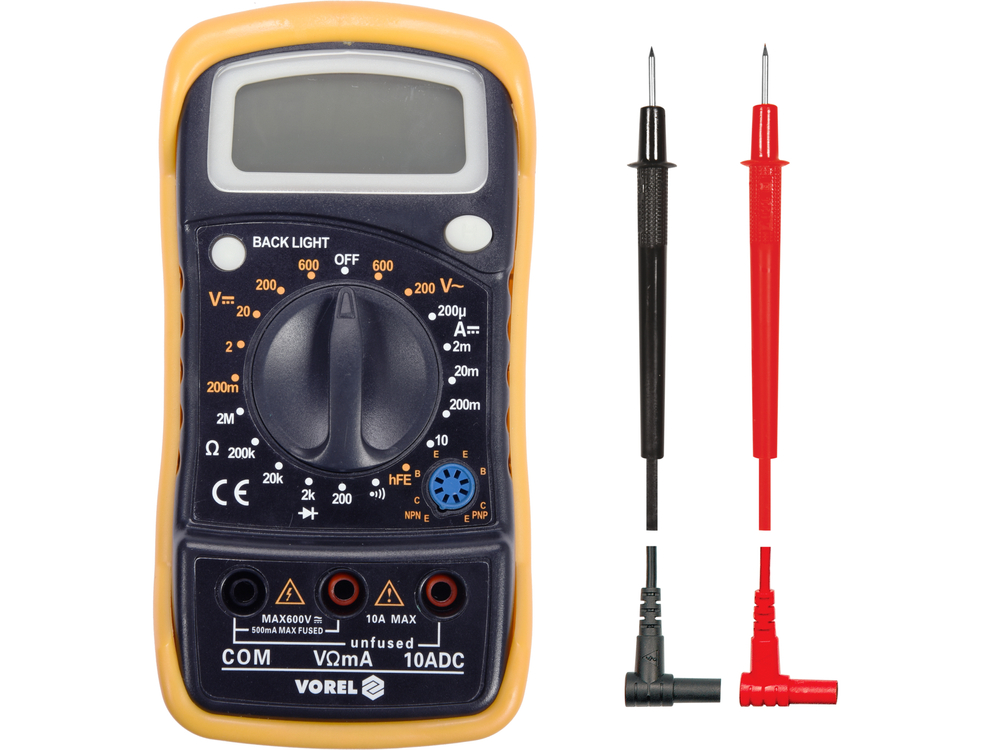

• sonde di misura incluse
• costruzione con protezione da sovraccarico, presa di misura da 10 A senza fusibile
• alloggiamento in plastica ABS + la cosiddetta custodia, cioè un involucro di gomma che protegge il misuratore da danni meccanici
• indicatore di batteria scarica
• alimentazione: batteria da 9V (6F22)

Attenzione!

Nel caso di misurazione di valori sconosciuti con un misuratore con cambio manuale della gamma tramite la manopola, le misurazioni devono essere eseguite in successione dalla gamma più ampia fino alla gamma che fornisce il risultato più preciso, altrimenti si rischia di danneggiare il dispositivo.
