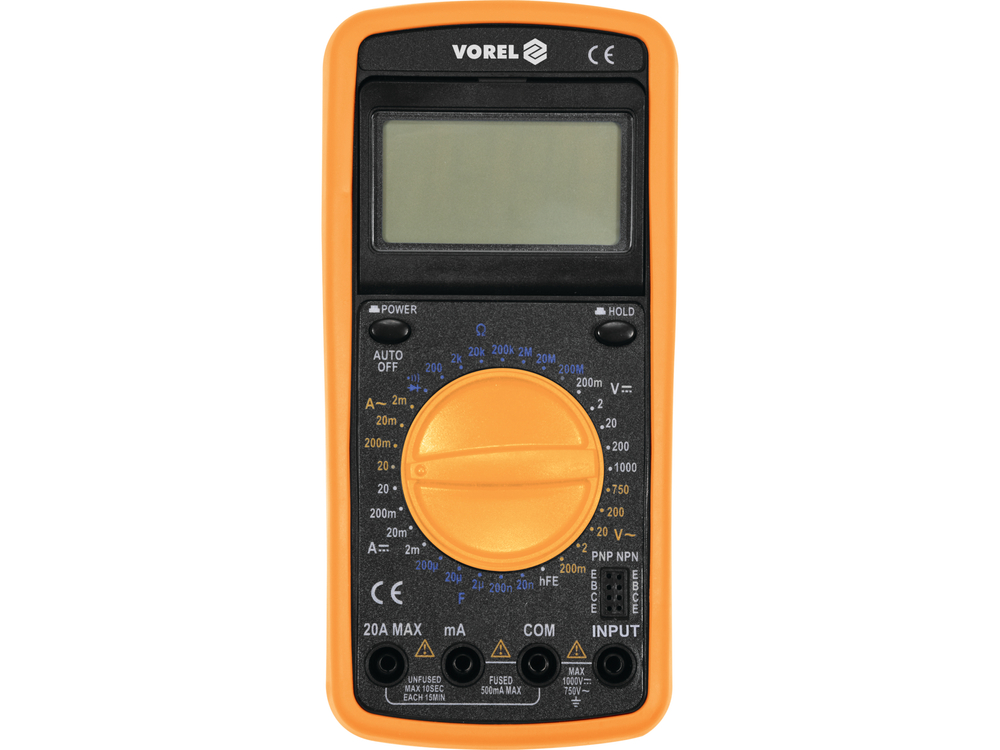

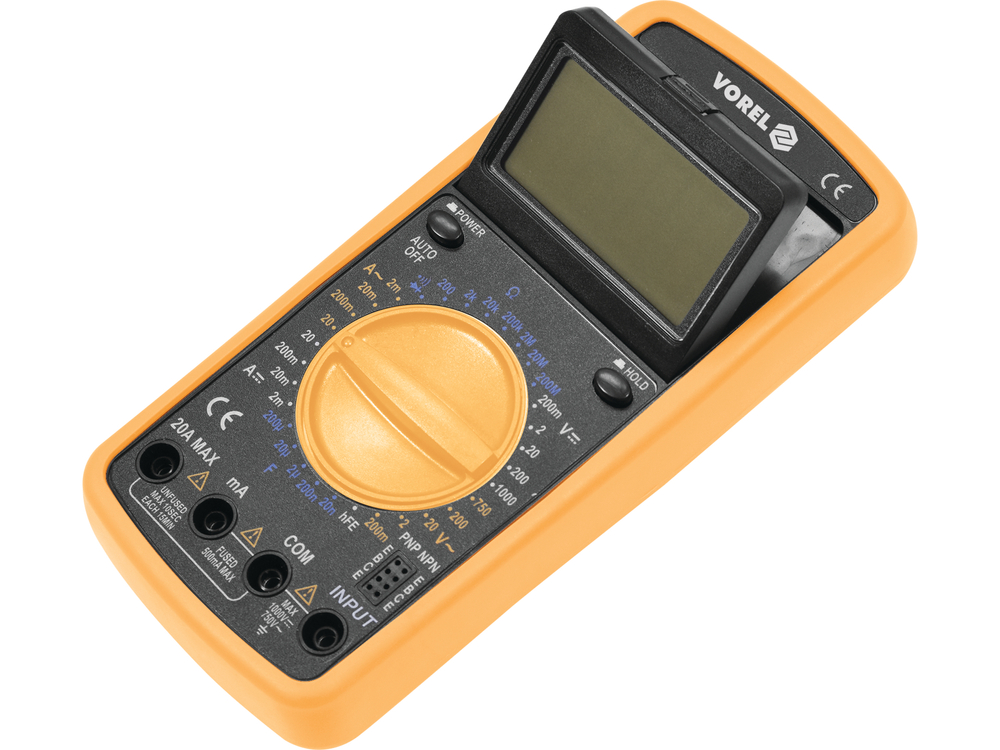

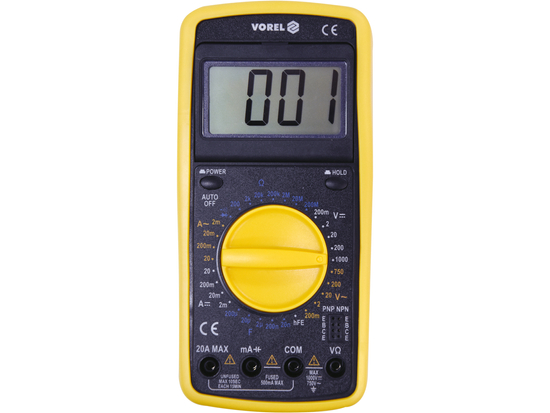

Con un intervallo manuale per ogni misura, il misuratore universale 81775 consente di effettuare misure elettriche di base e avanzate. Alloggiato in un telaio regolabile ad angolo, il display LCD può essere collocato in una comoda posizione di lavoro.

Misure di base:

• Misura della tensione CA: A.C. 0-750 V
• Misura della tensione CC: D.C. 0-1000 V
• Misura della corrente alternata: A.C. 0-20 A
• Misura della corrente CC: D.C. 0-20 A
• misura della resistenza: 0-200 MΩ
• test diodi:_IF 1mA,_UR 1,5V
• test di continuità del circuito: 0-100 Ω

Misure aggiuntive:

• misura del condensatore: 0-200 μF
• Test transistor hFe: 0-1000, presa di misura integrata

Precisioni di misura:

Esempio di determinazione della precisione per la misura della tensione CA. Calcolo del risultato della misura: 235 V

• La precisione di misura del misuratore 81775 per questo intervallo è: ±(1,2% + 5), risoluzione 1 V
• calcolo della formula dell'errore di misura: (risultato della misurazione x 1,2%) + 5 x risoluzione
• calcolo: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Risultato comprensivo dell'errore di misura per l'indicazione di 235 V = 235 ± 7,82 V*.

• Risultato comprensivo dell'errore di misura per l'indicazione della tensione CC: 12 V = 12 ± 0,146 V
• Risultato comprensivo dell'errore di misura per l'indicazione di misura della corrente alternata: 8 A = 8 ± 0,3 A*

Nelle istruzioni per l'uso è riportata una tabella con la risoluzione e la precisione per una determinata misura.

*Il misuratore 81775 non dispone di una funzione di misurazione del valore efficace, pertanto il risultato sopra riportato è corretto solo per una forma d'onda sinusoidale reale.

Funzioni integrate:

• DATA HOLD - mantiene sul display il valore attualmente misurato.

Informazioni aggiuntive:

• Display LCD, risultato massimo visualizzato: 1999
• segnale acustico nel test di continuità per resistenze inferiori a 30 Ω
• passaggio automatico dal test dei diodi al test di continuità quando la resistenza del circuito è inferiore a 100 Ω (non è possibile impostare il misuratore solo per il test dei diodi)

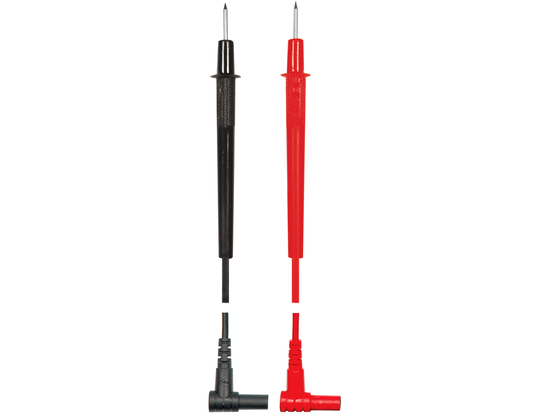

• sonde di misura incluse
• costruzione con protezione da sovraccarico, presa di misura da 20 A senza fusibile
• alloggiamento in plastica ABS + cosiddetta custodia, cioè un involucro di gomma che protegge il misuratore da danni meccanici
• spegnimento automatico del misuratore dopo 15 minuti di inattività
• indicatore di batteria scarica
• alimentazione: batteria da 9 V (6F22)

Attenzione!

Quando si misurano valori sconosciuti utilizzando un misuratore con un selettore manuale per il cambio di gamma, le misure devono essere eseguite in sequenza dalla gamma più ampia a quella che fornisce il risultato più accurato, altrimenti si rischia di danneggiare lo strumento.
