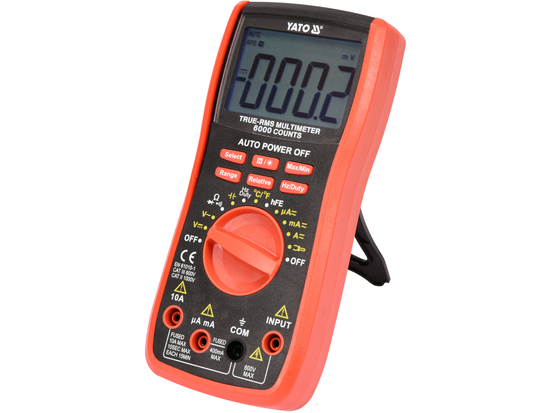

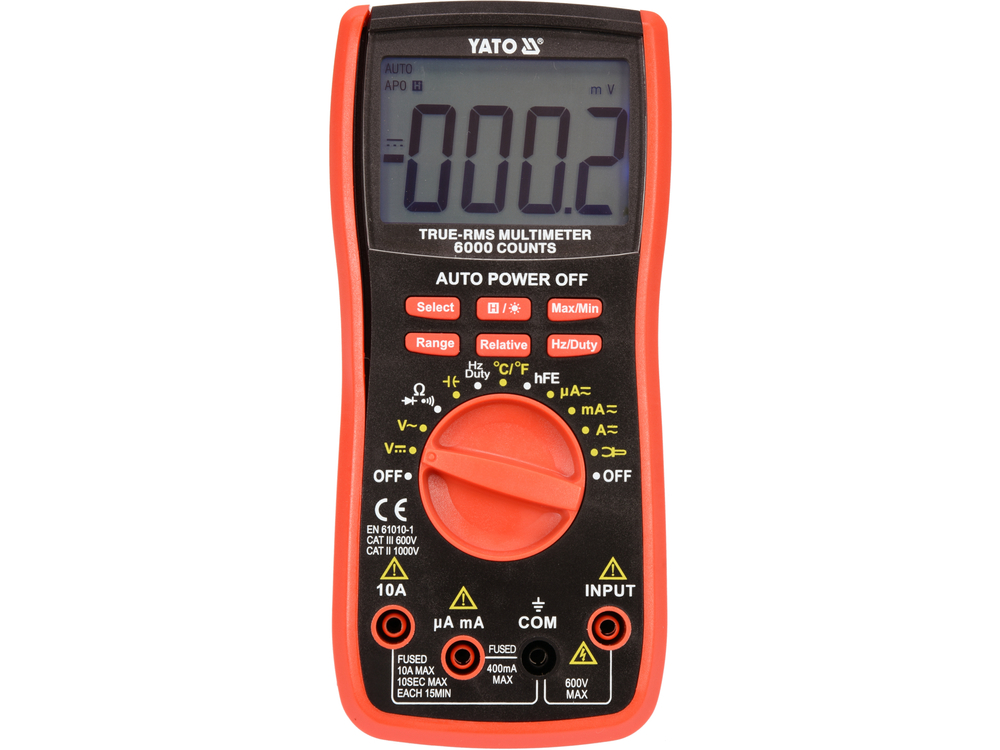

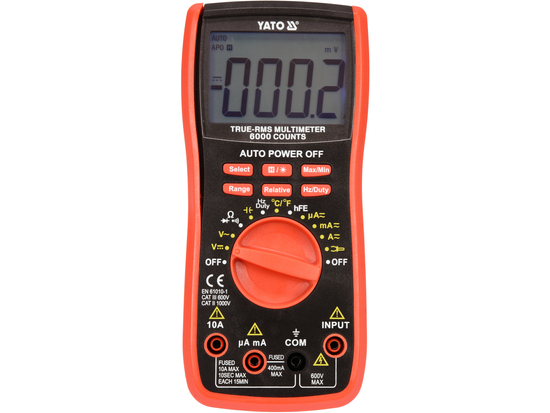

Il misuratore universale YT-73085 con funzione TRUE RMS e intervallo automatico per ogni misura consente di effettuare misure elettriche di base e avanzate. Oltre alla velocità di funzionamento, il suo indubbio vantaggio è la possibilità di utilizzare un accessorio aggiuntivo sotto forma di pinze di misura, ad esempio YT-73090 per la misurazione di correnti elevate.

Misure di base:

• Misura della tensione CA: A.C. 0-600 V, VERO VALORE EFFICACE
• Misura della tensione CC: D.C. 0-600 V
• Misura della corrente alternata: A.C. 0-10 A, VERO VALORE EFFICACE
• Misura della corrente DC: D.C: D.C. 0-10 A
• misura della resistenza: 0-60 MΩ
• test diodi:_IF 0,8 mA,_UR 3,3 V
• test di continuità del circuito: 0-100 Ω

Misure aggiuntive:

• misura del condensatore: 0-60 mF
• misura della frequenza: 0-10 Mhz
• misurazione della temperatura: da -40 a 1370°C
• misurazione del fattore di riempimento: 0,1-99%
• Test transistor hFe: 0-1000, adattatore di misura staccabile

Precisioni di misura:

Esempio di determinazione della precisione per la misura della tensione CA. Calcolo del risultato della misura: 235 V

• La precisione di misura del misuratore YT-73085 per questo intervallo è : ±(1% + 8), risoluzione 0,1 V
• calcolo della formula dell'errore di misura: (risultato della misurazione x 1%) + 8 x risoluzione
• calcolo: (235 x 1%) + 8 x 0,1 = 2,35 + 0,8 = 3,15 V

Risultato effettivo comprensivo dell'errore di misura per l'indicazione 235 V = 235 ± 3,15 V

• Risultato effettivo comprensivo dell'errore di misura per l'indicazione della tensione continua: 12 V = 12 ± 0,126 V
• risultato comprensivo dell'errore di misura per l'indicazione di misura della corrente alternata: 8 A = 8 ± 0,3 A

Una tabella con la risoluzione e l'accuratezza della misura è riportata nelle istruzioni per l'uso.

Funzioni integrate:

• TRUE RMS - un misuratore con questa funzione visualizza il vero valore efficace della tensione/tensione CA. A differenza dei misuratori di media, i dispositivi con vero valore efficace mostrano il valore corretto non solo per le forme d'onda sinusoidali, ma anche per le forme d'onda sinusoidali distorte, ad esempio da armoniche superiori o da forme d'onda quadrate o triangolari. Una funzione indispensabile quando in un circuito sono presenti alimentatori a commutazione, azionamenti di inverter per motori, impianti HVAC, ecc.
• AUTO - regolazione automatica del campo di misura. Quando si misurano valori sconosciuti con un misuratore con regolazione manuale dell'intervallo tramite la manopola, le misure devono essere eseguite in sequenza dall'intervallo più ampio fino all'intervallo che fornisce il risultato più preciso, altrimenti si rischia di danneggiare il dispositivo. Nel caso di un multimetro con la funzione AUTO, invece, è sufficiente effettuare una misurazione e lo strumento troverà automaticamente l'intervallo ottimale. Lo strumento si avvia per impostazione predefinita in modalità AUTO
• GAMMA - modifica manuale dell'intervallo di misurazione. Una funzione utile quando si controllano molti componenti uguali di valore noto, ad esempio una serie di resistenze. L'impostazione manuale dell'intervallo accorcerà notevolmente i tempi di queste misure.
• SELEZIONE - modifica della modalità di misurazione, ad esempio per passare dalla misurazione della resistenza al test di un diodo o alla verifica della continuità di un circuito.
• RELATIVO - utilizzando questa funzione durante una misura, il display viene azzerato e il valore visualizzato prima del display viene considerato come livello di riferimento. La misura successiva mostrerà la differenza tra il valore misurato e il valore di riferimento mantenuto.
• HZ/Duty - quando la manopola è impostata sulla misurazione della frequenza, il pulsante cambia l'impostazione in misurazione del fattore di riempimento/del ciclo di lavoro
• DATA HOLD [H] - mantiene sul display il valore misurato al momento
• MAX/MIN - mantiene sul display il valore massimo o minimo della misurazione corrente.

Informazioni aggiuntive:

• Display LCD, risultato massimo visualizzato: 5999
• retroilluminazione del display
• segnale acustico nel test di continuità del circuito per resistenze inferiori a 50 Ω
• possibilità di attivare separatamente i test dei diodi e della continuità

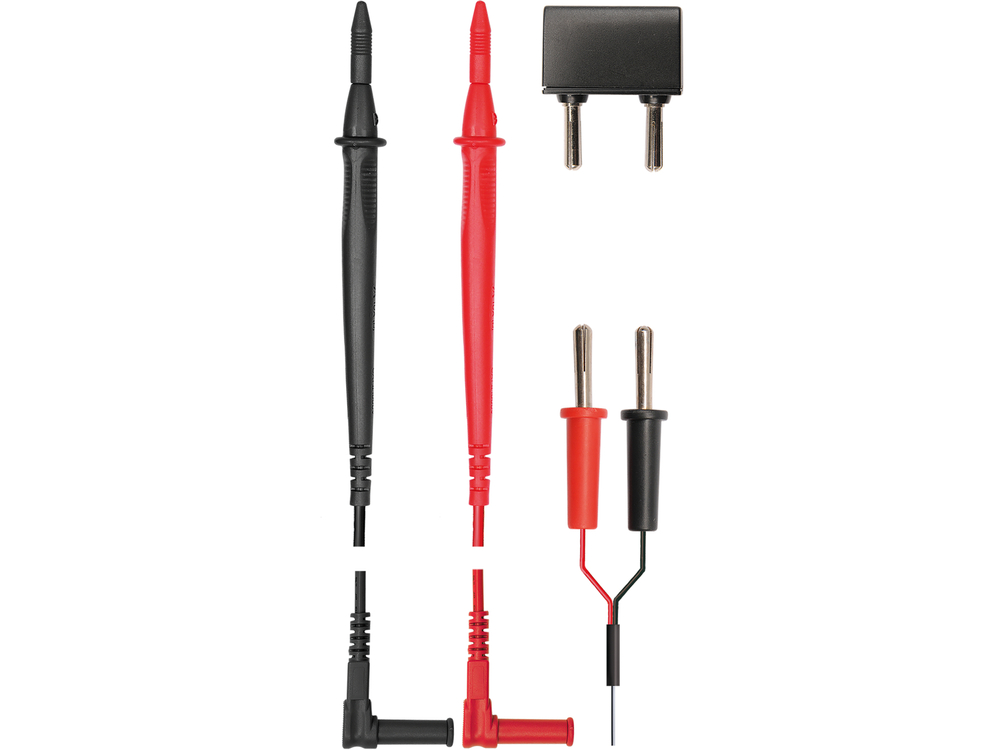

• sonde di test, sonda di temperatura, adattatore per test a transistor in dotazione
• costruzione con protezione da sovraccarico
• alloggiamento in plastica ABS + la cosiddetta custodia, cioè un involucro di gomma che protegge il misuratore da danni meccanici
• il ciondolo magnetico consente di fissare il misuratore a una superficie metallica, come il cofano di un'automobile
• spegnimento automatico del misuratore dopo 15 minuti
• indicatore di batteria scarica
• alimentazione: batteria da 9 V (6F22)
