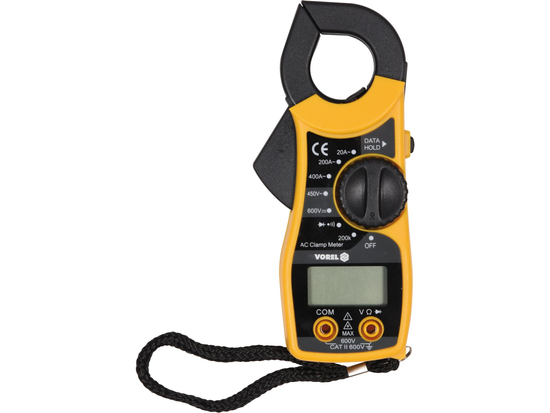

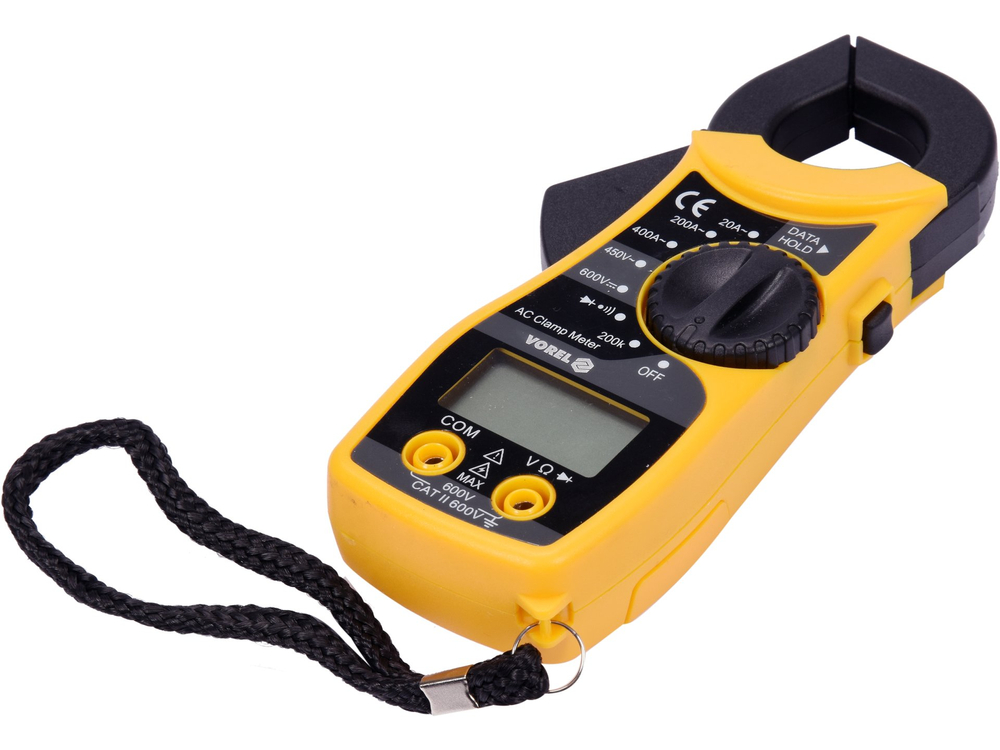

Il misuratore universale a pinza VOREL 81801 consente di effettuare misure elettriche di base. Per alcune grandezze di misura, il misuratore è in grado di selezionare autonomamente l'intervallo in base al risultato della misurazione. Il misuratore è dotato di pinze di misura che consentono di misurare la corrente alternata in un singolo filo utilizzando il metodo induttivo senza dover scollegare il circuito o la fonte di alimentazione. Questo metodo consente anche di misurare correnti molto più elevate rispetto ai misuratori elettrici convenzionali.

Misure di base:

• Misura della tensione CA: A.C. 0-450 V
• Misura della tensione CC: D.C. 0-600 V
• Misura della corrente alternata: A.C. 0-400 A
• misura della resistenza: R 0-200 kΩ
• test diodi:_IF 1 mA,_UR 1 V
• test di continuità del circuito: 0-100 Ω

Precisioni di misura:

Esempio di determinazione della precisione per la misura della corrente alternata. Calcolo del risultato della misura: 30 A

• La precisione di misura del misuratore 81801 per questo intervallo è : ±(2,5% + 10), risoluzione 0,1 A
• calcolo della formula dell'errore di misura: (risultato della misurazione x 2,5%) + 10 x risoluzione
• calcolo: (30 x 2,5%) + 10 x 0,1 = 0,75 + 1 = 1,75 A

Risultato comprensivo dell'errore di misura per l'indicazione di 30 A = 30 ± 1,75 A*.

• Risultato comprensivo dell'errore di misura per l'indicazione della tensione CA: 235 V = 235 ± 5,82 V*
• risultato comprensivo dell'errore di misura per l'indicazione della misura della tensione CC: 12 V = 12 ± 3,144 V

Per una tabella con la risoluzione e la precisione per una determinata misura, consultare le istruzioni per l'uso.

*Il misuratore 81801 non dispone di una funzione di misurazione del valore efficace, pertanto il risultato sopra riportato è corretto solo per un'onda sinusoidale valida.

Funzioni integrate:

• AUTO - regolazione automatica del campo di misura. Quando si misurano valori sconosciuti con un misuratore dotato di regolazione manuale dell'intervallo tramite la manopola, le misure devono essere eseguite in sequenza dall'intervallo più ampio fino all'intervallo che fornisce il risultato più preciso, altrimenti si rischia di danneggiare lo strumento. Nel caso di un multimetro con funzione AUTO, invece, è sufficiente effettuare una sola misurazione e lo strumento troverà automaticamente l'intervallo ottimale. Lo strumento si avvia di default in modalità AUTO
• DATA HOLD - mantiene sul display il valore attualmente misurato.

Informazioni aggiuntive:

• Display LCD, risultato massimo visualizzato: 1999
• passaggio automatico dal test dei diodi al test di continuità quando la resistenza del circuito è inferiore a 100 Ω (non è possibile impostare lo strumento solo per il test dei diodi)
• segnale acustico nel test di continuità per resistenze inferiori a 30 Ω
• le pinze si aprono fino a 25 mm e consentono di misurare un singolo filo di diametro fino a 19 mm
• costruzione con protezione da sovraccarico

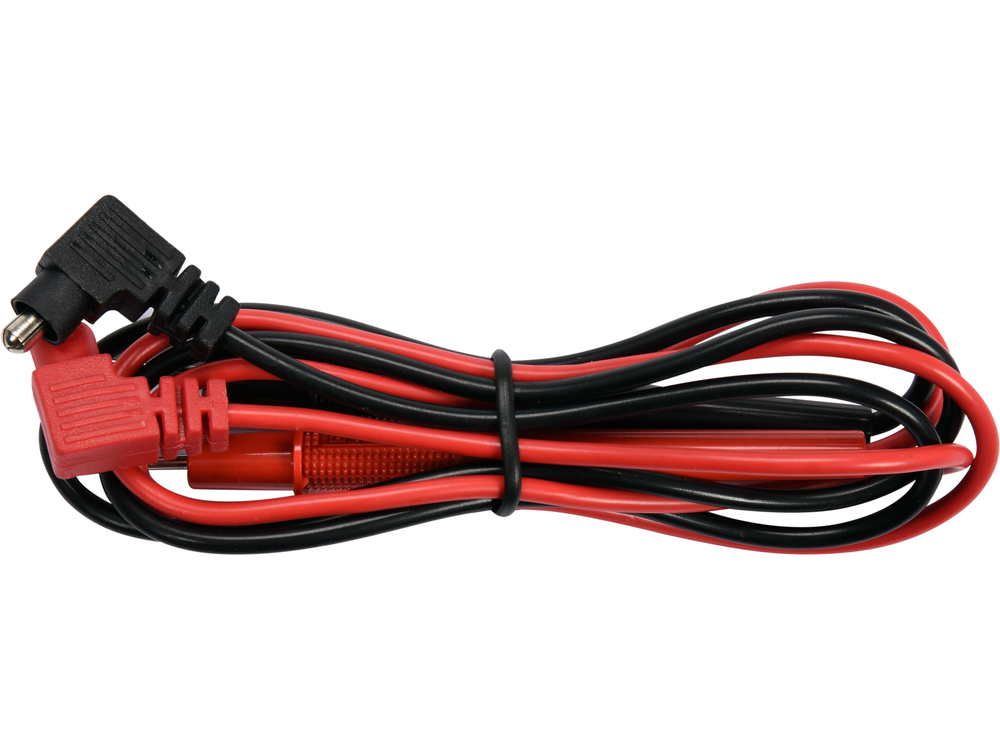

• sonde di misura incluse
• indicatore di batteria scarica
• alimentazione: due batterie da 1,5 V (AAA)

Attenzione!

La misurazione della corrente con le pinze amperometriche viene eseguita solo su un singolo conduttore e su un singolo filo. Se si fissano le pinze su un cavo a più conduttori senza isolare il singolo conduttore, si otterrà un risultato errato o un flusso di corrente nullo.
