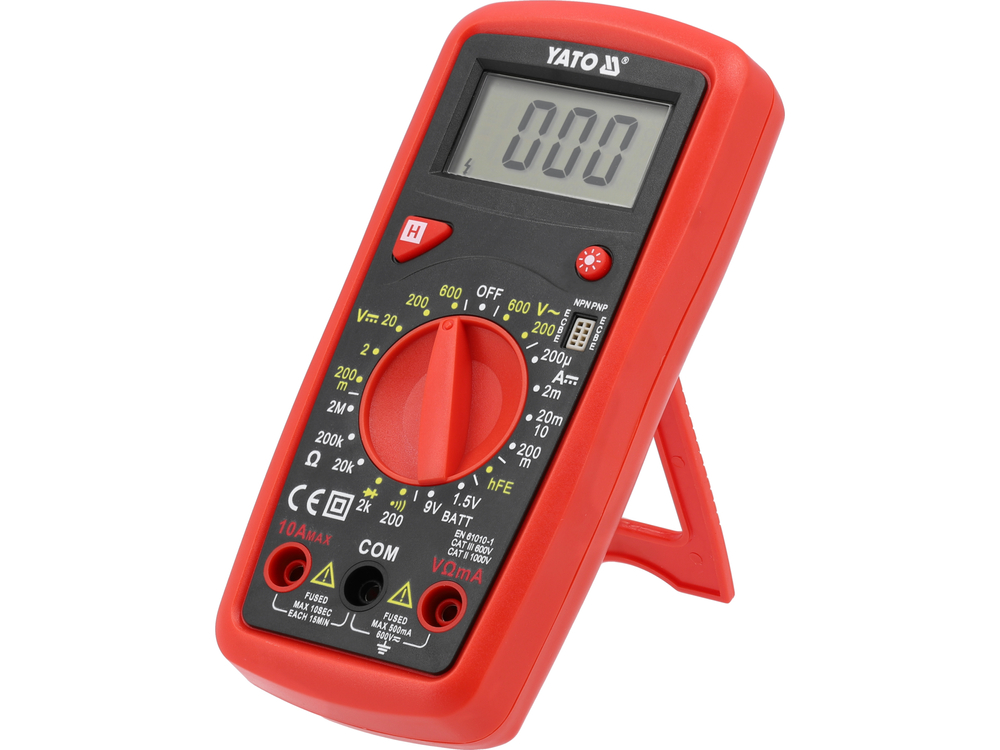

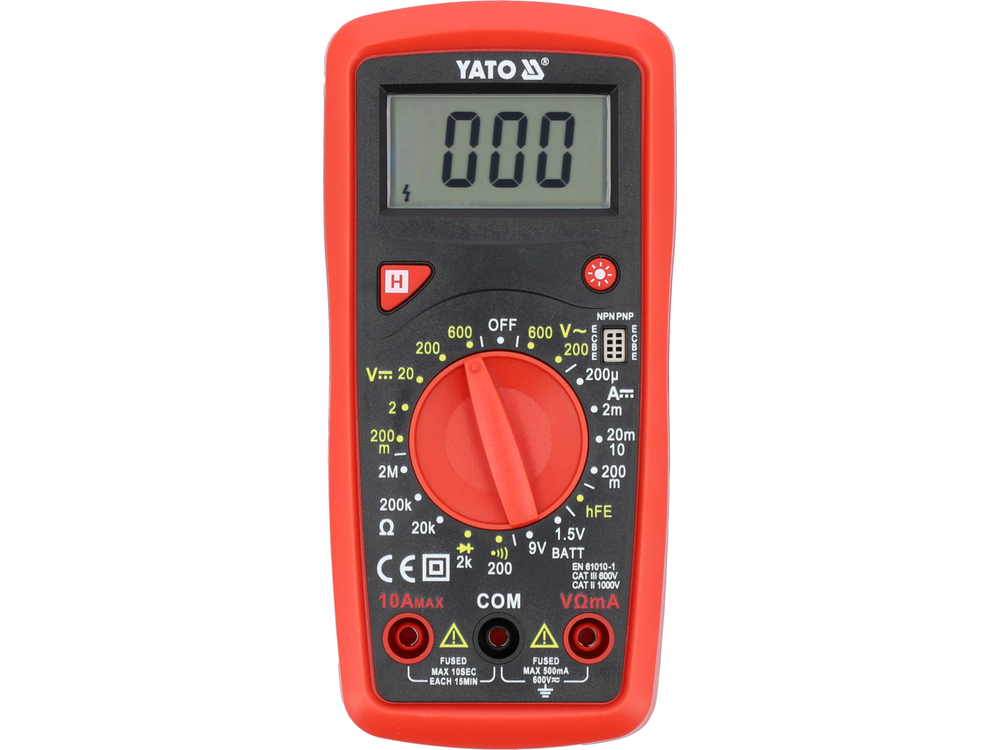

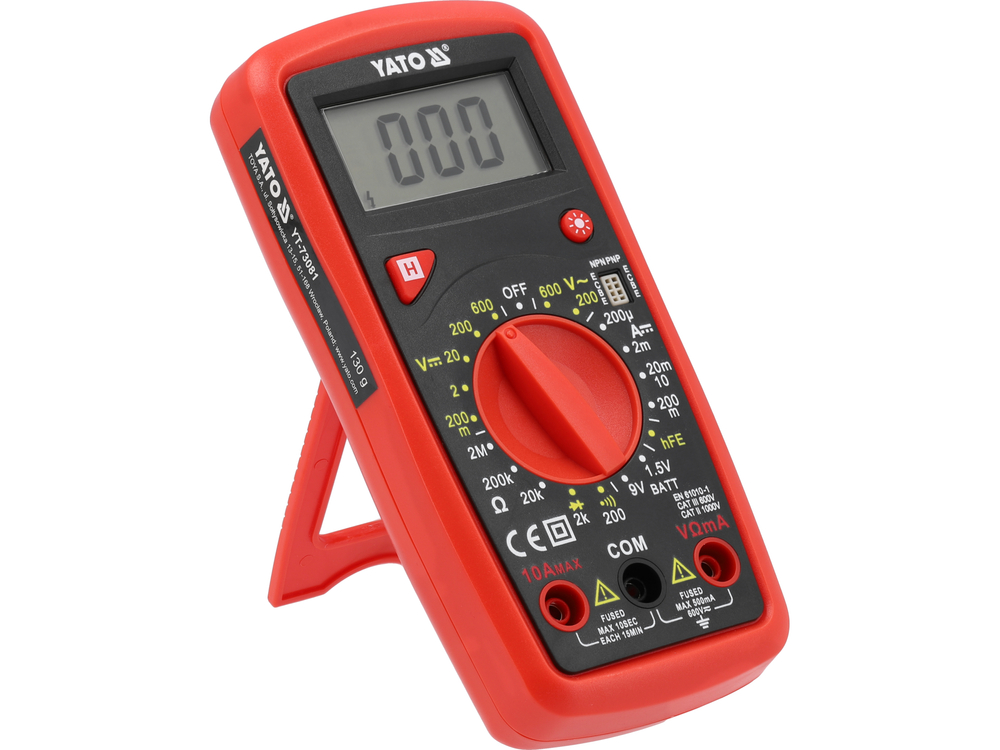

Il misuratore universale YT-73081, con una gamma manuale per ogni misura, consente di effettuare misure elettriche di base e avanzate. Un'opzione aggiuntiva e utile è il test delle batterie da 1,5 V e 9 V, con il quale è possibile verificare la tensione della batteria sotto carico, per valutarne le condizioni ed escludere o confermare la necessità di sostituirla.

Misure di base:

• Misura della tensione CA: A.C. 0-600 V
• Misura della tensione CC: D.C. 0-600 V
• Misura della corrente CC: D.C. 0-10 A
• Misura della resistenza: 0-2 MΩ
• test dei diodi:_IF 1 mA,_UR 2,4 V
• test di continuità del circuito: 0-100 Ω

Misure aggiuntive:

• test transistor hFe: 0-1000, presa di misura integrata
• Test della batteria da 1,5 V con una resistenza di carico di circa 3 kΩ
• Test della batteria da 9 V con una resistenza di carico di circa 900 Ω

Precisione della misura

Esempio di determinazione dell'accuratezza per la misura della tensione CA. Calcolo del risultato della misura: 235 V

• La precisione di misura del misuratore YT-73081 per questo intervallo è: ±(2% + 10), risoluzione 1 V
• calcolo della formula dell'errore di misura: (risultato della misurazione x 2%) + 10 x risoluzione
• calcolo: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Risultato comprensivo dell'errore di misura per l'indicazione 235 V = 235 ± 14,7 V*

• Risultato comprensivo dell'errore di misura per l'indicazione della tensione CC: 12 V = 12 ± 0,146 V

Per una tabella con la risoluzione e la precisione per una determinata misura, consultare le istruzioni per l'uso.

*Il misuratore YT-73081 non dispone di una funzione di misurazione del valore efficace, pertanto il risultato sopra riportato è il valore efficace reale della tensione CA solo per una forma d'onda sinusoidale corretta.

Funzioni integrate:

• Test delle batterie da 1,5 e 9 volt - lo strumento assorbe una piccola quantità di corrente dalla batteria durante il test, in modo da ottenere il 100% delle informazioni necessarie per valutare se la fonte di alimentazione sarà in grado di alimentare il nostro dispositivo. Per ottenere informazioni complete, è bene misurare prima la tensione CC e poi confrontare il risultato con il valore ottenuto dal test della batteria. Una caduta troppo elevata o una tensione troppo bassa sono un chiaro segnale che l'alimentatore deve essere sostituito.
• DATA HOLD [H] - mantiene sul display il valore attualmente misurato.

Informazioni aggiuntive:

• Display LCD, risultato massimo visualizzato: 1999
• retroilluminazione del display
• segnale acustico nel test di continuità per resistenze inferiori a 30 Ω

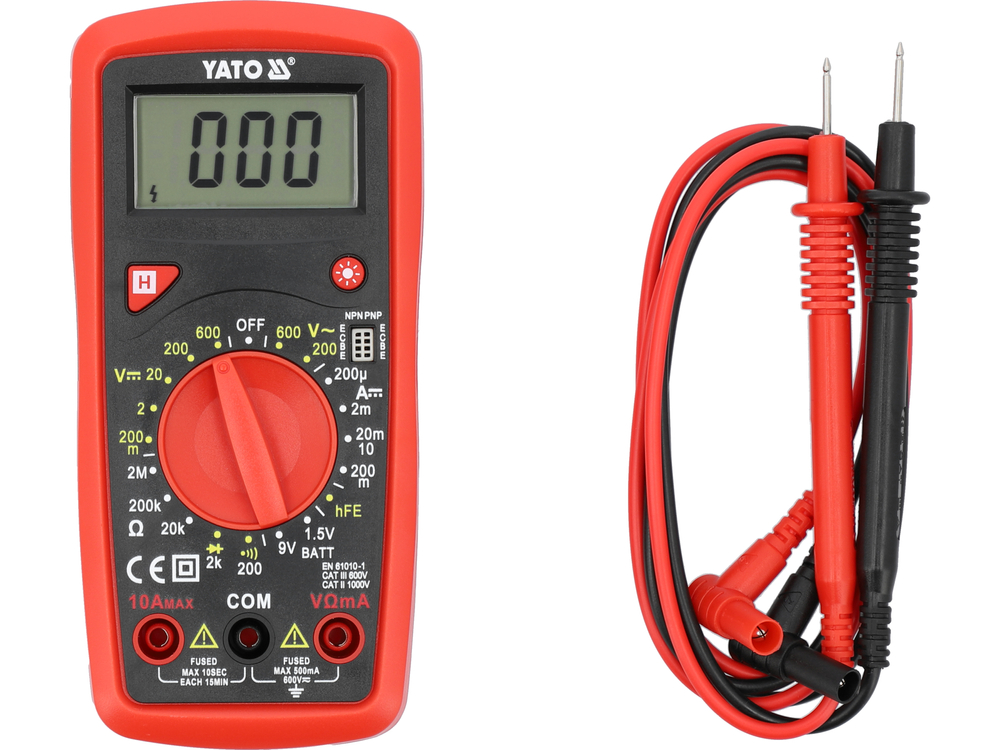

• sonde di misura incluse
• costruzione con protezione da sovraccarico per misure di piccola corrente, senza fusibile per misure di corrente fino a 10 A
• involucro in ABS + cosiddetta custodia, cioè involucro in gomma che protegge il misuratore da danni meccanici
• indicatore di batteria scarica
• alimentazione: due batterie da 1,5 V (AAA)

Attenzione!

Nel caso di misurazione di valori sconosciuti con un misuratore con cambio manuale della gamma tramite la manopola, le misurazioni devono essere eseguite in successione dalla gamma più ampia fino a quella che fornisce il risultato più preciso, altrimenti si rischia di danneggiare il dispositivo.
