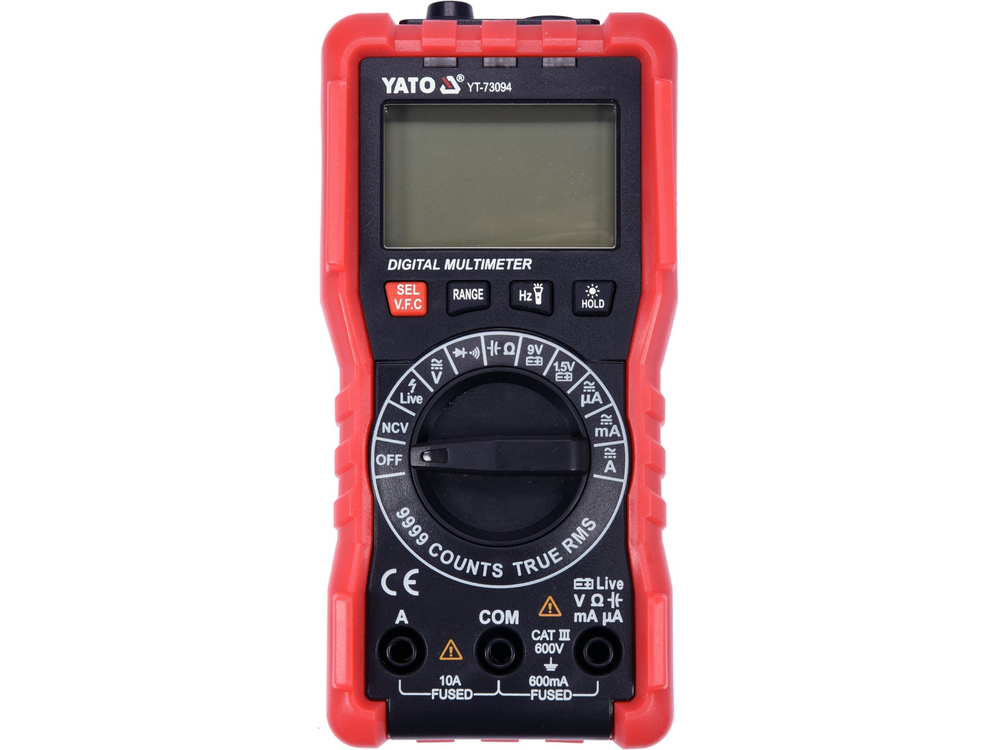

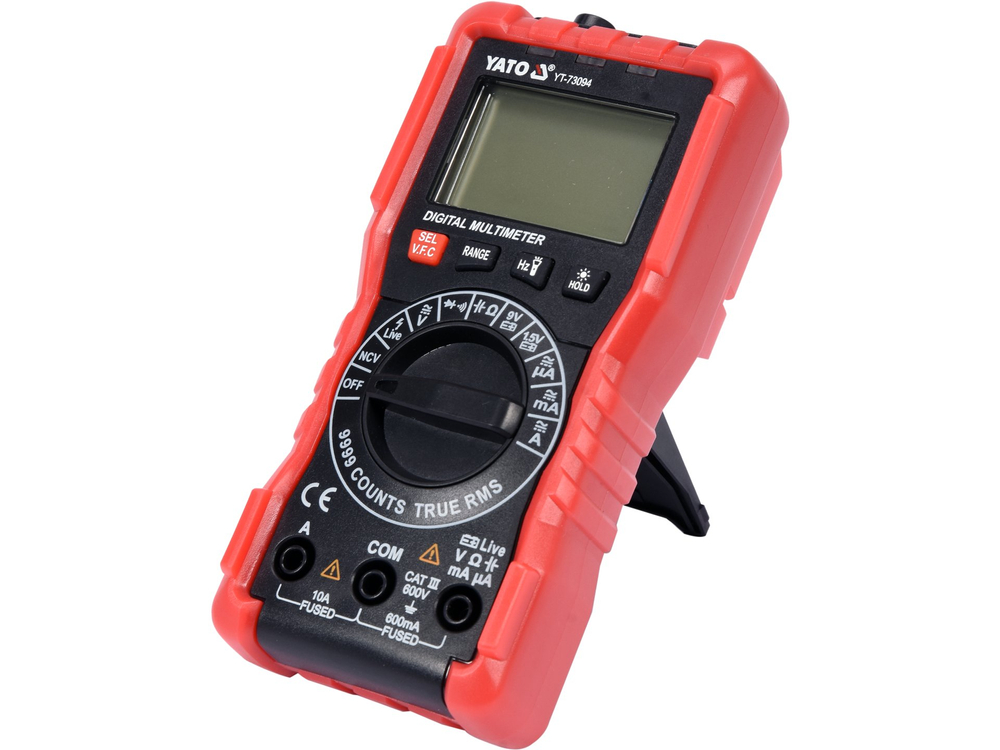

Il misuratore universale YT-73094 con funzione TRUE RMS e intervallo automatico per ogni misura consente di effettuare misure elettriche di base e avanzate. Un'opzione aggiuntiva e utile è la possibilità di rilevare la tensione alternata senza contatto, nonché il rilevamento dei fili di fase attraverso l'isolamento. Con il test delle batterie da 1,5 V e 9 V è possibile verificare la tensione della batteria sotto carico, per valutarne le condizioni ed escludere o confermare la necessità di sostituirla.

Misure di base:

• Misura della tensione CA: A.C. 0-600 V, VERO VALORE EFFICACE + V.F.C.
• Misura della tensione CC: D.C. 0-600 V
• misura della corrente alternata: A.C. 0-10 A, VALORE EFFICACE + V.F.C.
• Misura della corrente CC: D.C. 0-10 A
• misura della resistenza: 0-9.999 MΩ
• test diodi:_IF 1 mA,_UR 3,3 V
• test di continuità del circuito: 0-30 Ω

Misure aggiuntive:

• misura del condensatore: 0-99,99 mF
• misurazione della frequenza: 0-60 khz
• rilevamento della tensione CA senza contatto: NCV
• Test della batteria da 1,5 V con una resistenza di carico di circa 30 Ω
• Test della batteria da 9 V con una resistenza di carico di circa 300 Ω

Precisioni di misura:

Esempio di determinazione della precisione per la misura della tensione CA. Calcolo del risultato della misura: 235 V

• La precisione di misura del misuratore YT-73094 per questo intervallo è : ±(1,2% + 3), risoluzione 0,1 V
• calcolo della formula dell'errore di misura: (risultato della misurazione x 1,2%) + 3 x risoluzione
• calcolo: (235 x 1,2%) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V

Risultato effettivo comprensivo dell'errore di misura per l'indicazione 235 V = 235 ± 3,12 V

• Risultato effettivo comprensivo dell'errore di misura per l'indicazione della tensione CC: 12 V = 12 ± 0,114 V
• risultato comprensivo dell'errore di misura per l'indicazione della misura della corrente alternata: 8 A = 8 ± 0,15 A

Nelle istruzioni per l'uso è riportata una tabella con la risoluzione e la precisione della misura.

Funzioni integrate:

• TRUE RMS - un misuratore con questa funzione visualizza il vero valore efficace della tensione/tensione CA. A differenza dei misuratori di media, i dispositivi con vero valore efficace mostrano il valore corretto non solo per le forme d'onda sinusoidali, ma anche per le forme d'onda sinusoidali distorte, ad esempio da armoniche superiori o da forme d'onda quadrate o triangolari. Una funzione indispensabile quando in un circuito compaiono alimentatori a commutazione, azionamenti di inverter per motori, impianti HVAC, ecc.
• NCV - rilevamento della tensione CA senza contatto con metodo induttivo. Il misuratore rileva la presenza di tensione in un filo isolato e può indicare anche il filo di fase.
• V.F.C. - filtro passa-basso. Questa funzione è utile, ad esempio, per misurare la tensione di uscita di un controllore di motore elettrico che utilizza la variazione di frequenza e tensione per controllare la velocità del motore (controllori VFD). Quando la funzione è attivata, il misuratore filtra le interferenze ad alta frequenza provenienti, ad esempio, da un segnale PWM e lascia solo la bassa frequenza. In questo modo, il filtro consente di misurare con precisione il valore efficace della tensione/corrente che fluisce nel motore.
• Test delle batterie da 1,5 e 9 V - durante il test lo strumento assorbe una piccola quantità di corrente dalla batteria, che ci fornisce il 100% delle informazioni necessarie per valutare se una determinata fonte di alimentazione sarà in grado di alimentare il nostro dispositivo. Per avere informazioni complete, è bene misurare prima la tensione CC e poi confrontare il risultato con il valore ottenuto dal test della batteria. Una caduta troppo elevata o una tensione troppo bassa sono un chiaro segnale che la sorgente di alimentazione deve essere sostituita.
• AUTO - regolazione automatica del campo di misura. Nel caso di misurazioni di valori sconosciuti con un misuratore dotato di regolazione manuale dell'intervallo tramite la manopola, le misure devono essere eseguite in sequenza dall'intervallo più ampio a quello che fornisce il risultato più preciso, altrimenti si rischia di danneggiare lo strumento. Nel caso di un multimetro con funzione AUTO, invece, è sufficiente effettuare una sola misurazione e lo strumento troverà automaticamente l'intervallo ottimale. Lo strumento si avvia di default in modalità AUTO
• GAMMA - modifica manuale dell'intervallo di misurazione. Una funzione utile quando si controllano molti componenti uguali di valore noto, ad esempio una serie di resistenze. L'impostazione manuale dell'intervallo accorcerà notevolmente i tempi di queste misure.
• SEL - cambia la modalità di misurazione, ad esempio da AC a DC.
• DATA HOLD - mantiene sul display il valore attualmente misurato.

Informazioni aggiuntive

• Display LCD, massimo risultato visualizzato: 9999
• retroilluminazione dello schermo e funzione torcia
• segnale acustico nel test di continuità per resistenze inferiori a 30 Ω
• passaggio automatico dal test dei diodi al test di continuità per resistenze inferiori a 50 Ω (non è possibile impostare il misuratore solo per il test dei diodi)
• sonde di misura incluse
• costruzione con protezione da sovraccarico
• alloggiamento in ABS + cosiddetta custodia, cioè un involucro di gomma che protegge il misuratore da danni meccanici
• spegnimento automatico del misuratore
• indicatore di batteria scarica
• alimentazione: due batterie da 1,5 V (AAA)
