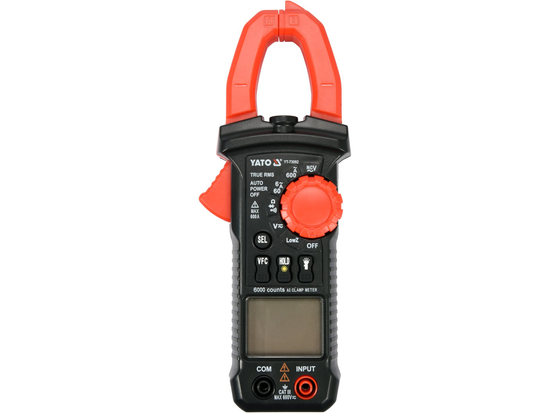

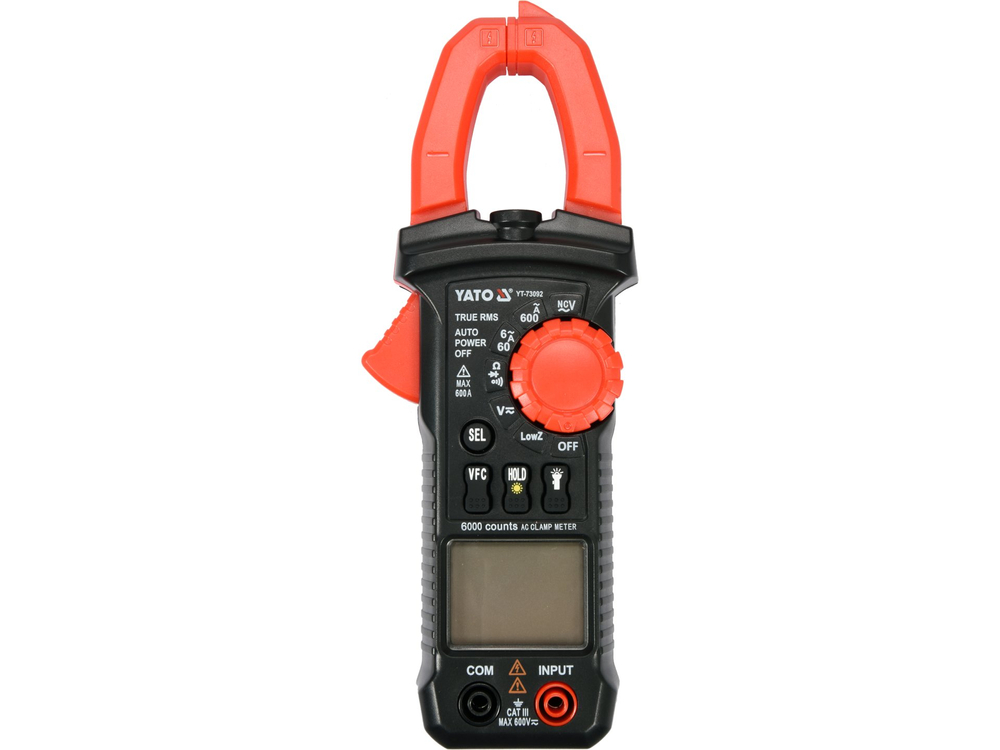

La pinza amperometrica universale YT-73092 con intervallo automatico per la maggior parte delle indicazioni consente di effettuare misure elettriche di base e avanzate. Lo strumento è dotato di pinze che consentono di misurare la corrente alternata in un singolo filo utilizzando il metodo induttivo. La misurazione avviene senza scollegare il circuito o scollegarlo dalla fonte di alimentazione e consente di misurare correnti molto più elevate rispetto ai misuratori elettrici convenzionali.

Misure di base:

• Misura della tensione CA: A.C. 0-600 V, VERO VALORE EFFICACE + V.F.C. + lowZ
• Misura della tensione CC: D.C. 0-600 V, LowZ
• misura della corrente alternata: A.C. 0-600 A, VERO VALORE EFFICACE + V.F.C.
• misura della resistenza: 0-60 MΩ
• test diodi:_IF 1 mA,_UR 2,3 V
• test di continuità del circuito: 0-120 Ω

Misure aggiuntive:

• Misura della tensione CA in modalità a bassa impedenza: A.C. 0-600 V
• Misura della tensione CC in modalità a bassa impedenza: D.C. 0-600 V
• rilevamento della tensione CA senza contatto: NCV

Precisioni di misura:

Esempio di determinazione della precisione per la misura della corrente CA. Calcolo del risultato della misura: 30 A

• La precisione di misura del misuratore YT-73092 per questo intervallo è : ±(2,5%+10), risoluzione 0,01 A
• calcolo della formula dell'errore di misura: (risultato della misurazione x 2,5%) + 10 x risoluzione
• calcolo: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,8 A

Risultato effettivo comprensivo dell'errore di misura per l'indicazione di 30 A = 30 ± 0,85 A

• risultato comprensivo dell'errore di misura per l'indicazione della tensione alternata: 235 V = 235 ± 3,3 V
• risultato comprensivo dell'errore di misura per l'indicazione della tensione continua: 12 V = 12 ± 0,116 V

Nelle istruzioni per l'uso è riportata una tabella con la risoluzione e la precisione per le rispettive misure.

Funzioni integrate:

• TRUE RMS - un misuratore con questa funzione visualizza il vero valore efficace della tensione/tensione CA. A differenza dei misuratori di media, i dispositivi con vero valore efficace mostrano il valore corretto non solo per le forme d'onda sinusoidali, ma anche per le forme d'onda sinusoidali distorte, ad esempio da armoniche superiori o da forme d'onda quadrate o triangolari. Una funzione indispensabile quando in un circuito compaiono alimentatori a commutazione, azionamenti di inverter per motori, impianti HVAC, ecc.
• NCV - rilevamento della tensione CA senza contatto con metodo induttivo. Lo strumento rileva la presenza di tensione in un filo isolato e può anche indicare il filo di fase.
• LowZ - misurazione della tensione CA e CC in modalità a bassa impedenza. Il fenomeno comunemente chiamato "tensione fantasma" può rendere difficile la diagnosi delle reti di alimentazione negli edifici industriali, ad esempio. Questo fenomeno è causato dalla tensione che appare su un cavo non collegato in cui la tensione è stata indotta da un cavo collegato alla rete che attraversa lo stesso canale. La funzione LowZ abbassa l'impedenza delle prese di misura del misuratore di 10 volte rispetto alla modalità di misurazione standard, quindi il misuratore, mentre campiona la tensione, assorbe una corrente leggermente superiore e scarica così la carica accumulata nel cavo. Il risultato è una misura di tensione senza tensione fantasma.
• V.F.C. - filtro passa-basso. Questa funzione viene utilizzata, ad esempio, quando si misura la tensione di uscita di un controllore di motore elettrico che utilizza la variazione di frequenza e tensione per controllare la velocità del motore (controllori VFD). Quando la funzione è attivata, il misuratore filtra le interferenze ad alta frequenza provenienti, ad esempio, da un segnale PWM e lascia solo la bassa frequenza. In questo modo, il filtro consente di misurare con precisione il valore efficace della tensione/corrente che fluisce nel motore.
• AUTO - regolazione automatica del campo di misura. Quando si misurano valori sconosciuti con un misuratore dotato di regolazione manuale del campo di misura tramite la manopola, le misure devono essere effettuate in sequenza dal campo più ampio fino al campo che fornisce il risultato più preciso, altrimenti si rischia di danneggiare lo strumento. Nel caso di un multimetro con funzione AUTO, invece, è sufficiente effettuare una misurazione e lo strumento troverà automaticamente l'intervallo ottimale. Lo strumento si avvia di default in modalità AUTO
• SEL - cambia la modalità di misurazione, ad esempio dalla misurazione della tensione CA a quella CC, passando dal test dei diodi a quello della continuità del circuito o alla misurazione della resistenza.
• HOLD - mantiene sul display il valore attualmente misurato.

Informazioni aggiuntive

• Display LCD, massimo risultato visualizzato: 5999
• retroilluminazione dello schermo
• illuminazione del campo di misura dei morsetti
• segnale acustico nel test di continuità per resistenze inferiori a 60 Ω
• possibilità di attivare separatamente i test dei diodi e della continuità
• i morsetti si aprono fino a 26 mm e consentono di misurare un singolo filo di diametro massimo fino a 18 mm

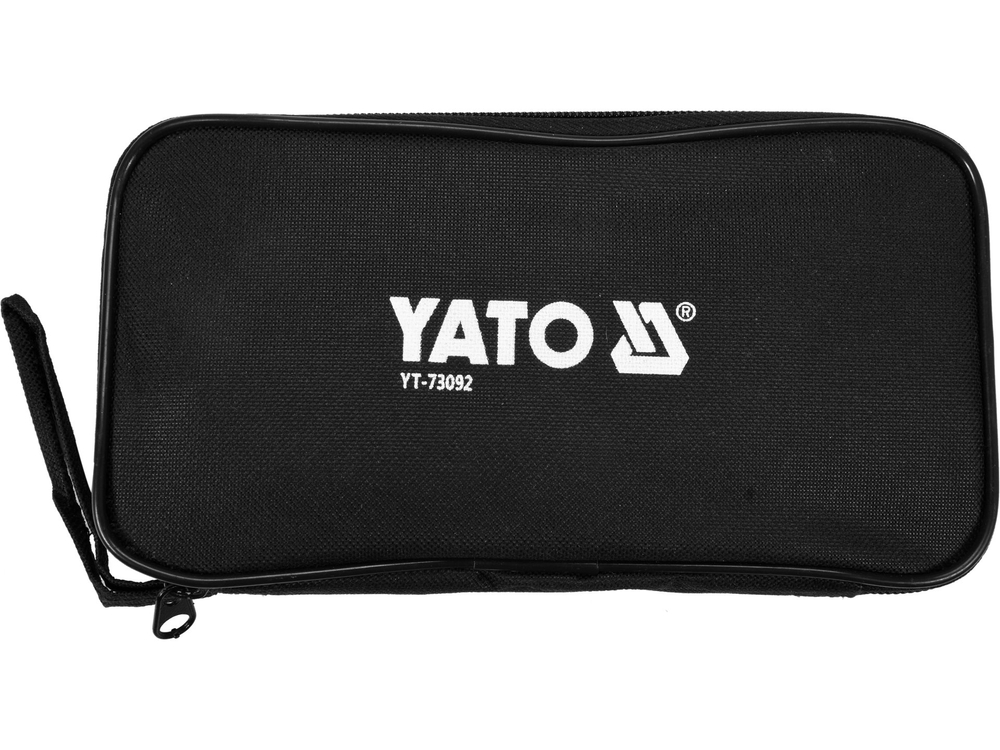

• sonde di prova e valigetta di trasporto incluse
• costruzione con protezione da sovraccarico
• spegnimento automatico dello strumento dopo 15 minuti di inattività
• indicatore di batteria scarica
• alimentazione: due batterie da 1,5 V (AAA)

Attenzione!

La misurazione della corrente con le pinze amperometriche viene eseguita solo su un singolo conduttore, un singolo cavo. Se si fissano le pinze su un cavo a più conduttori senza isolare il singolo conduttore, si otterrà un risultato errato o un flusso di corrente nullo.
