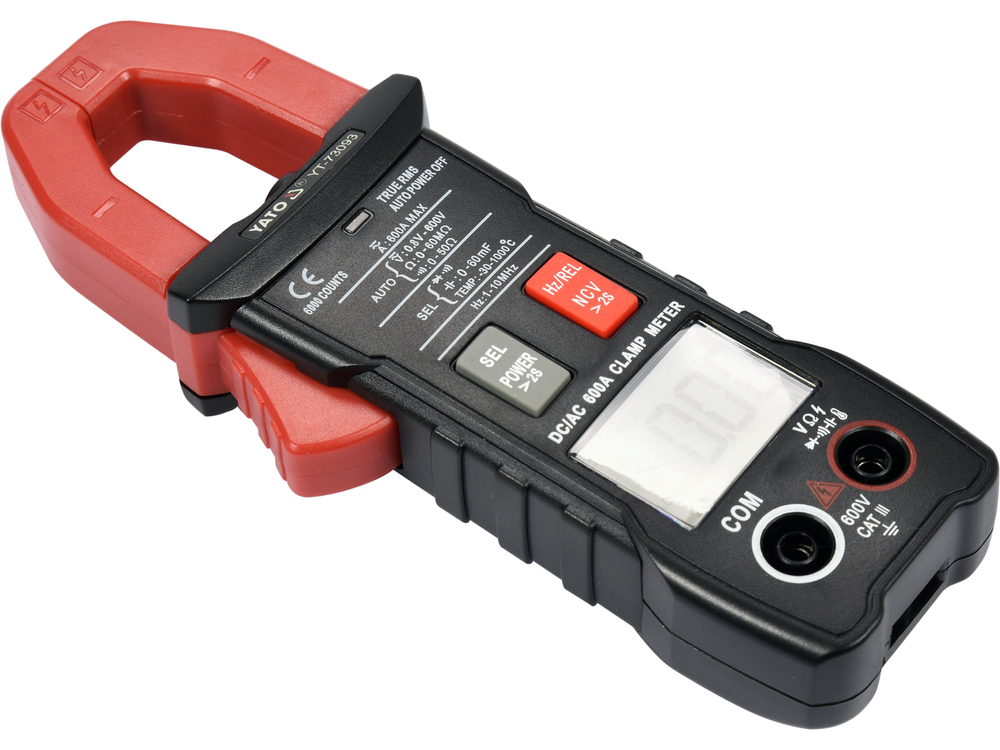

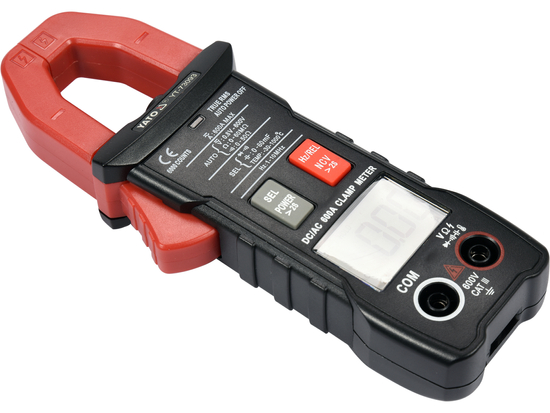

Il misuratore universale a pinza YT-73093 con intervallo automatico per ogni misura consente di effettuare misure di base e avanzate di grandezze elettriche. Il misuratore è stato dotato di pinze di misura che consentono di misurare la corrente CC e CA in un singolo filo utilizzando il sensore HALL incorporato. La misurazione avviene senza la necessità di scollegare il circuito o di scollegarlo dalla fonte di alimentazione e consente di misurare correnti molto più elevate rispetto ai misuratori elettrici convenzionali. I conduttori delle sonde di misura hanno un isolamento in silicone, flessibile e resistente alle alte temperature.

Nota: i misuratori in grado di misurare la corrente continua, compreso l'YT-73093, utilizzano un sensore di Hall che misura il valore dell'intensità del campo magnetico. Il campo magnetico terrestre è naturale, pertanto le letture del misuratore di intensità CC non sono nulle. Ogni volta, prima di misurare l'intensità CC, il misuratore deve essere avvicinato al cavo in esame, azzerato con il pulsante REL, quindi fissato sul cavo in esame e letto il risultato.

Misure di base:

• Misura della tensione CA: A.C. 0-600 V, VERO RMS
• Misura della tensione CC: D.C. 0-600 V
• Misura della corrente alternata: A.C. 0-600 A, RMS REALE
• Misura della corrente DC: D.C. 0-600 A, vero valore efficace D.C. 0-600 A
• misura della resistenza: 0-60 MΩ
• test dei diodi:_IF 5 mA,_UR 3 V
• test di continuità del circuito: 0-50 Ω

Misure aggiuntive:

• misura del condensatore: 0-60 mF
• misura della frequenza: 0-10 Mhz
• misurazione della temperatura: da -30 a 1000 °C
• rilevamento della tensione CA senza contatto: NCV

Precisioni di misura:

Esempio di determinazione della precisione per la misura della corrente CA. Calcolo del risultato della misura: 30 A

• La precisione di misura del misuratore YT-73093 per questo intervallo è : ±(2,0%+30), risoluzione 0,01 A
• calcolo della formula dell'errore di misura: (risultato della misurazione x 2%) + 30 x risoluzione
• calcolo: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Risultato effettivo comprensivo dell'errore di misura per un'indicazione di 30 A = 30 ± 0,90 A.

• Risultato comprensivo dell'errore di misura per l'indicazione della tensione CA: 235 V = 235 ± 4,175 V
• Risultato comprensivo dell'errore di misura per l'indicazione della misura di tensione CC: 12 V = 12 ± 0,09 V

Una tabella con la risoluzione e l'accuratezza della misura è riportata nelle istruzioni per l'uso.

Funzioni integrate:

• TRUE RMS - un misuratore con questa funzione visualizza il vero valore efficace della tensione/tensione CA. A differenza dei misuratori di media, i dispositivi con vero valore efficace mostrano il valore corretto non solo per le forme d'onda sinusoidali, ma anche per le forme d'onda sinusoidali distorte, ad esempio da armoniche superiori o da forme d'onda quadrate o triangolari. Una funzione indispensabile quando in un circuito compaiono alimentatori a commutazione, azionamenti di inverter per motori, impianti HVAC, ecc.
• NCV - rilevamento della tensione CA senza contatto con metodo induttivo. Il misuratore rileva la presenza di tensione in un filo isolato e può anche indicare il filo di fase.
• AUTO - regolazione automatica del campo di misura. Quando si misurano valori sconosciuti con un misuratore con regolazione manuale dell'intervallo tramite la manopola, le misure devono essere eseguite in sequenza dall'intervallo più ampio a quello che fornisce il risultato più preciso, altrimenti si rischia di danneggiare lo strumento. Nel caso di un multimetro con la funzione AUTO, invece, è sufficiente effettuare una sola misurazione e lo strumento troverà automaticamente l'intervallo ottimale. Lo strumento si avvia di default in modalità AUTO
• DATA HOLD - per mantenere sul display il valore misurato al momento
• PEAK HOLD - mantenimento sul display del valore più alto misurato tramite le sonde di misurazione
• Corrente di spunto - misurazione della corrente di spunto mediante sonde di misura. Lo strumento misurerà la corrente entro 100 ms dall'avvio del dispositivo.

Informazioni aggiuntive:

• Display LCD, massimo risultato visualizzato: 6000
• retroilluminazione del display e del campo di misura dei morsetti
• passaggio automatico dal test dei diodi al test di continuità quando la resistenza del circuito è inferiore a 50Ω (non è possibile impostare il misuratore solo per il test dei diodi)
• segnale acustico nel test di continuità per una resistenza inferiore a 50Ω
• i morsetti si aprono fino a 25 mm e consentono di misurare un singolo filo con un diametro massimo di 25 mm
• sonde lunghe 14,5 cm
• lunghezza del cavo comprese le sonde: 97 cm
• diametro del cavo compreso l'isolamento: 3,5 mm
• il set comprende una custodia per il trasporto
• costruzione con protezione da sovraccarico
• spegnimento automatico del misuratore dopo 15 minuti di inattività
• possibilità di disattivare la modalità di spegnimento automatico
• indicatore di batteria scarica
• alimentazione: due batterie da 1,5 V (AAA)

Attenzione!

La misurazione della corrente con le pinze amperometriche viene eseguita solo su un singolo filo e un singolo cavo. Se si fissano le pinze su un cavo a più conduttori senza isolare il singolo conduttore, si otterrà un risultato errato o un flusso di corrente nullo.
