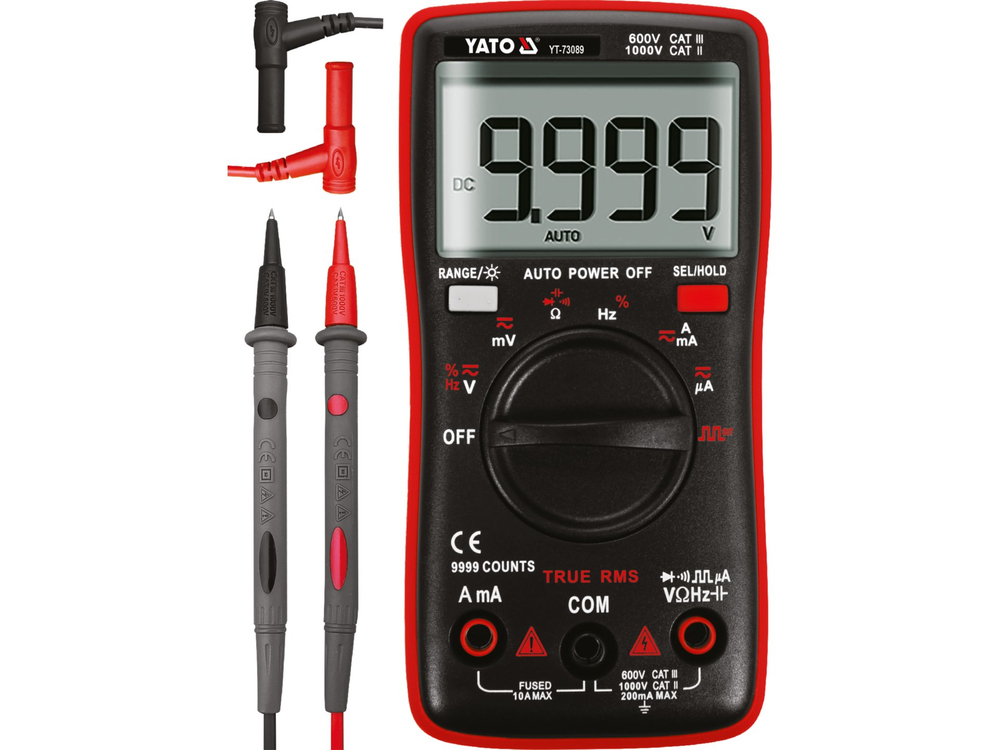

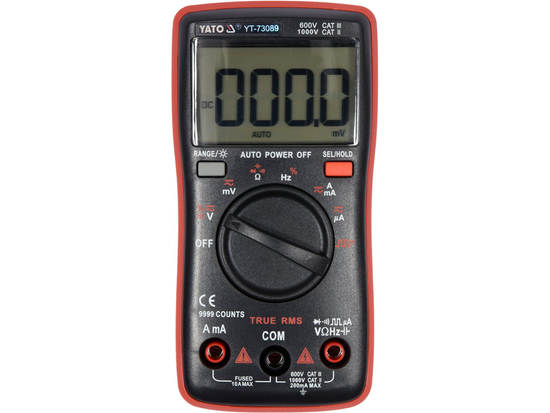

Misuratore universale YT-73089 con funzione TRUE RMS e range automatico per ogni misura. Consente di eseguire misure di base e avanzate di grandezze elettriche. L'involucro popolare, le dimensioni ridotte e l'ampio display retroilluminato combinano un'elevata mobilità con la comodità di lavoro. Il multimetro deve la sua velocità, accuratezza e ripetibilità delle indicazioni al moderno design della scheda di controllo e alle sonde di misura di alta qualità, le cui dimensioni e precisione saranno apprezzate sia dagli hobbisti che dai tecnici professionisti. Il generatore di segnali a onda rettangolare sarà utile, ad esempio, per la diagnosi di cuffie o altoparlanti, mentre una speciale impostazione di misurazione della corrente in microampere consentirà di testare vari tipi di sensori, come i sensori di fiamma nelle apparecchiature HVAC. I conduttori delle sonde di misura hanno un isolamento in silicone flessibile e resistente alle alte temperature.

Misure di base:

• Misura della tensione CA: A.C. 0-750 V, VERO VALORE EFFICACE
• Misura della tensione CC: D.C. 0-999,9 V
• Misura della corrente alternata: A.C. 0-9.999 A, VALORE EFFICACE
• Misura della corrente CC: D.C. 0-9.999 A
• Misura della resistenza: 0-9,999 MΩ
• test diodi:_IF 5 mA,_UR 3 V
• test di continuità del circuito: 0-50 Ω

Misure aggiuntive:

• misura del condensatore: 0-9,999 mF
• Misura della frequenza: 0-9.999 Mhz
• misurazione del fattore di riempimento: 1-99%
• generatore di forme d'onda rettangolari: 15 impostazioni da 50 a 5000 Hz

Precisioni di misura:

Esempio di determinazione della precisione per la misura della tensione CA. Calcolo del risultato della misurazione: 235 V

• La precisione di misura del misuratore YT-73096 per questo intervallo è : ±(1,0% + 3), risoluzione 0,1 V
• calcolo della formula dell'errore di misura: (risultato della misurazione x 1,0%) + 3 x risoluzione
• calcolo: (235 x 1,0%) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V

Risultato effettivo comprensivo dell'errore di misura per l'indicazione 235 V = 235 ± 2,65 V

• Risultato effettivo comprensivo dell'errore di misura per l'indicazione della tensione CC: 12 V = 12 ± 0,09 V
• risultato comprensivo dell'errore di misura per l'indicazione della misura della corrente alternata: 8 A = 8 ± 0,15 A

Nelle istruzioni per l'uso è riportata una tabella con la risoluzione e la precisione della misura.

Funzioni integrate:

• TRUE RMS - un misuratore con questa funzione visualizza il vero valore efficace della tensione/tensione CA. A differenza dei misuratori di media, i dispositivi con vero valore efficace mostrano il valore corretto non solo per le forme d'onda sinusoidali, ma anche per le forme d'onda sinusoidali distorte, ad esempio da armoniche superiori o da forme d'onda quadrate o triangolari. Una funzione indispensabile quando in un circuito compaiono alimentatori a commutazione, azionamenti di inverter per motori, impianti HVAC, ecc.
• Generatore di forme d'onda - impostando la manopola per generare un segnale, il misuratore genera un'onda rettangolare di frequenza compresa tra 50 e 5000 Hz. Il segnale può essere utilizzato, ad esempio, per diagnosticare gli altoparlanti o per controllare le tracce a bassa frequenza in una radio.
• AUTO - regolazione automatica del campo di misura. Quando si misurano valori sconosciuti con un misuratore con regolazione manuale dell'intervallo tramite la manopola, le misure devono essere eseguite in sequenza dall'intervallo più ampio a quello che fornisce il risultato più preciso, altrimenti si rischia di danneggiare lo strumento. Nel caso di un multimetro con funzione AUTO, invece, è sufficiente effettuare una sola misurazione e lo strumento troverà automaticamente l'intervallo ottimale. Lo strumento si avvia di default in modalità AUTO
• GAMMA - modifica manuale dell'intervallo di misurazione. Una funzione utile quando si controllano molti componenti uguali di valore noto, ad esempio una serie di resistenze. L'impostazione manuale dell'intervallo accorcerà notevolmente i tempi di queste misure.
• SEL - cambia la modalità di misurazione, ad esempio da AC a DC.
• DATA HOLD - mantiene sul display il valore attualmente misurato.

Informazioni aggiuntive

• Display LCD, massimo risultato visualizzato: 9999

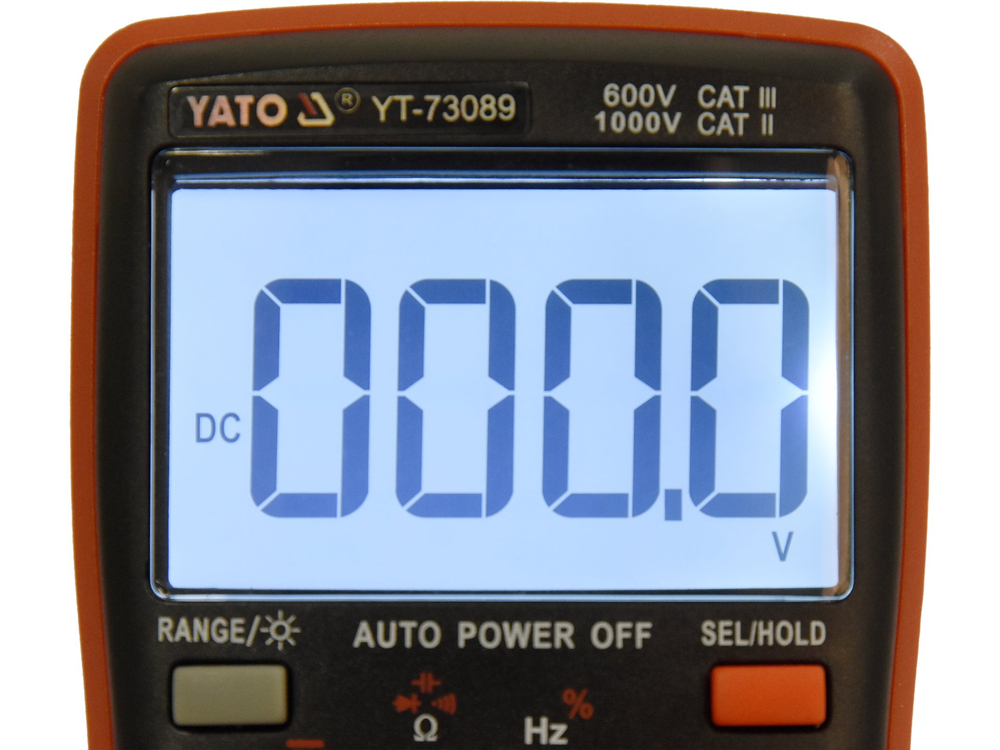

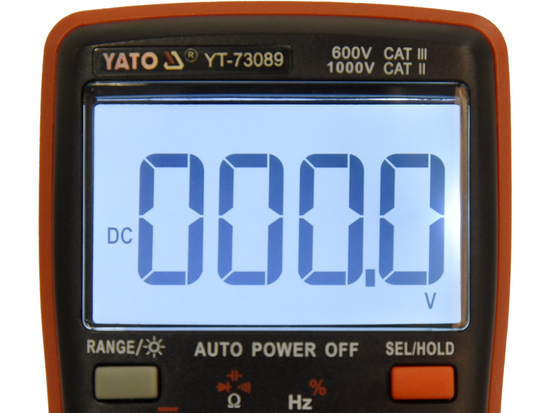

• retroilluminazione dello schermo
• segnale acustico nel test di continuità del circuito per resistenze inferiori a 50 Ω
• possibilità di attivare separatamente i test dei diodi e della continuità
• sonde di test incluse, lunghezza 14,5 cm
• lunghezza del cavo comprese le sonde 97 cm
• diametro del cavo, compreso l'isolamento: 3,5 mm
• costruzione con protezione da sovraccarico
• custodia in plastica ABS
• spegnimento automatico del misuratore dopo 15 minuti di inattività
• possibilità di disattivare la modalità di spegnimento automatico
• indicatore di batteria scarica
• alimentazione: due batterie da 1,5 V (AAA)
