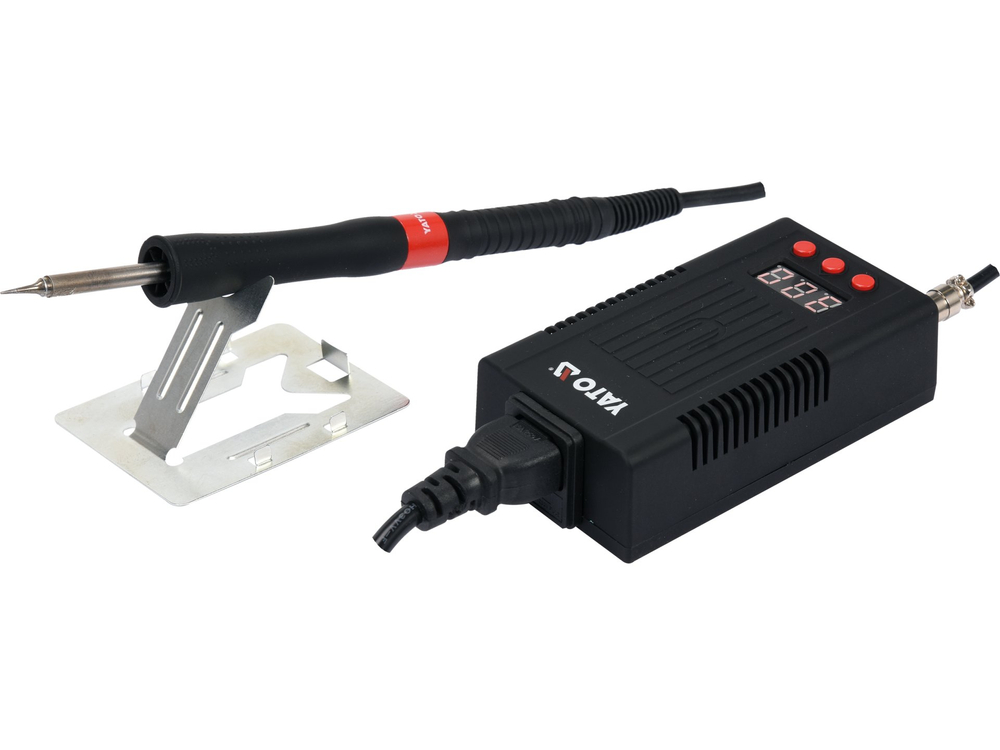

La stazione di saldatura YT-82461 con display digitale a LED, controllo della temperatura e funzione di calibrazione della temperatura è stata progettata per essere utilizzata con una punta di saldatura con riscaldatore incorporato. La punta di saldatura di tipo T12 è una combinazione di filo di resistenza in ceramica, sensore di temperatura e punta di saldatura di alta qualità. Il design integrato della punta di saldatura consente un riscaldamento rapido e un effetto di stabilizzazione della temperatura molto veloce. La stazione Yato è una delle poche sul mercato a disporre di una funzione aggiuntiva per prolungare la durata del riscaldatore e del sensore di temperatura, che migliora significativamente l'economia della punta di saldatura a design integrato. La boccetta del saldatore consente di cambiare rapidamente le punte di saldatura, è molto piacevole al tatto e si distingue per una delle più basse distanze di presa dell'impugnatura dal punto di saldatura, molto utile nei lavori di precisione.

• Potenza: 75W
• intervallo di temperatura: 90 - 480°C
• precisione della temperatura: +- 2°C
• stabilizzazione della temperatura
• calibrazione della temperatura
• pulsante di accensione e spegnimento sul frontale

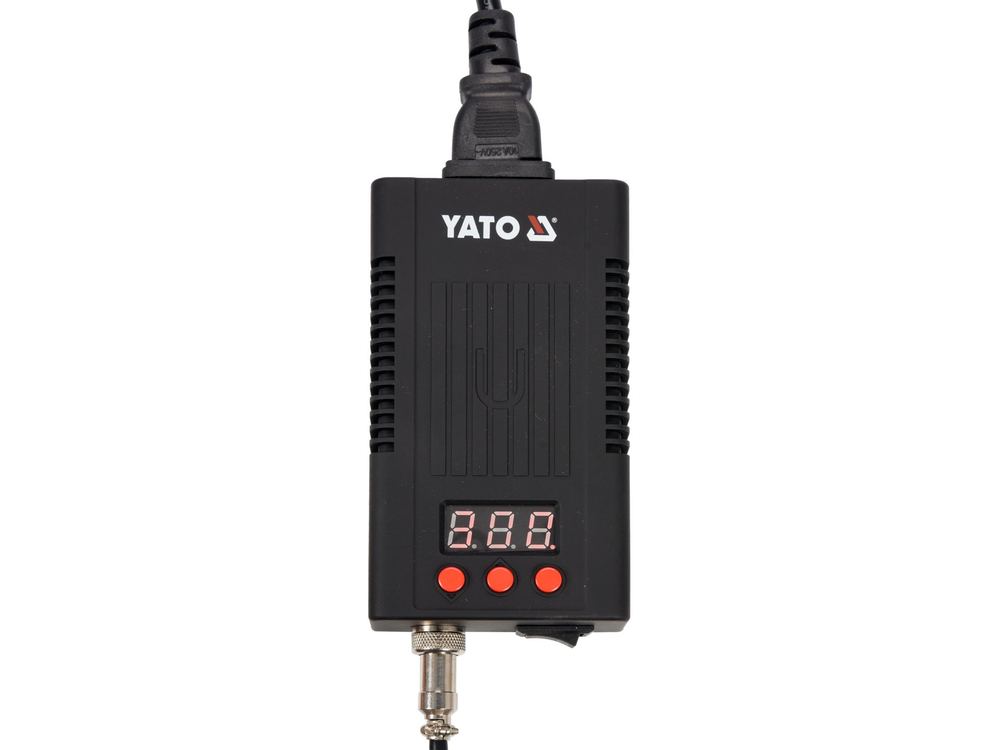

Il display digitale con retroilluminazione a LED rossi ci informa su:

• la temperatura impostata e poi quella effettiva della randa
• le impostazioni della funzione di calibrazione della temperatura

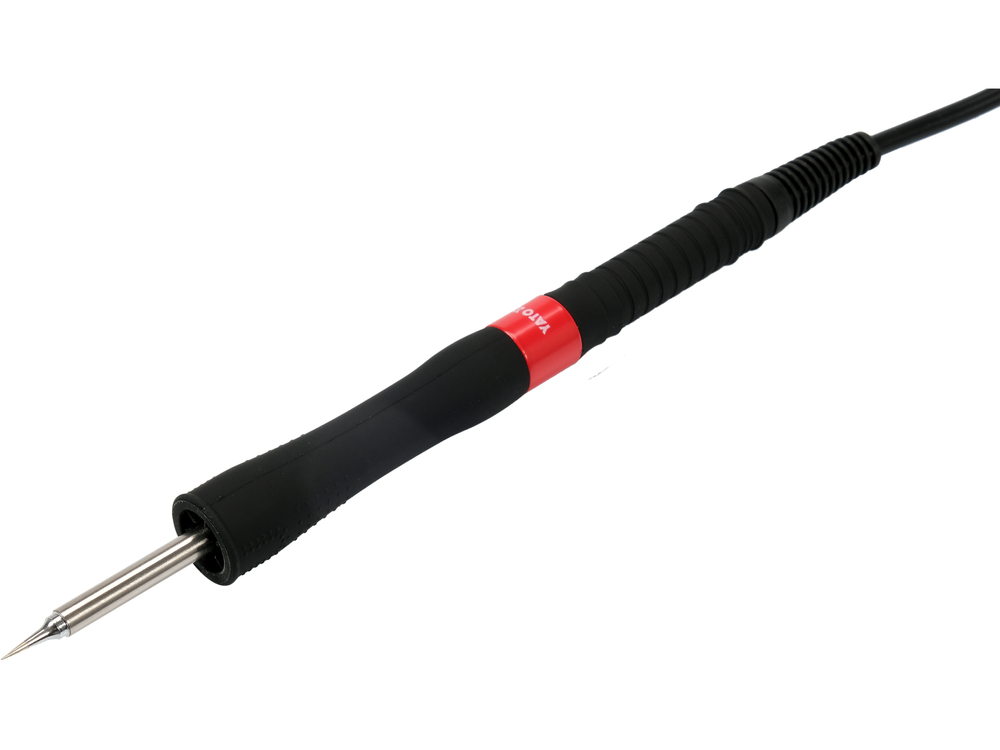

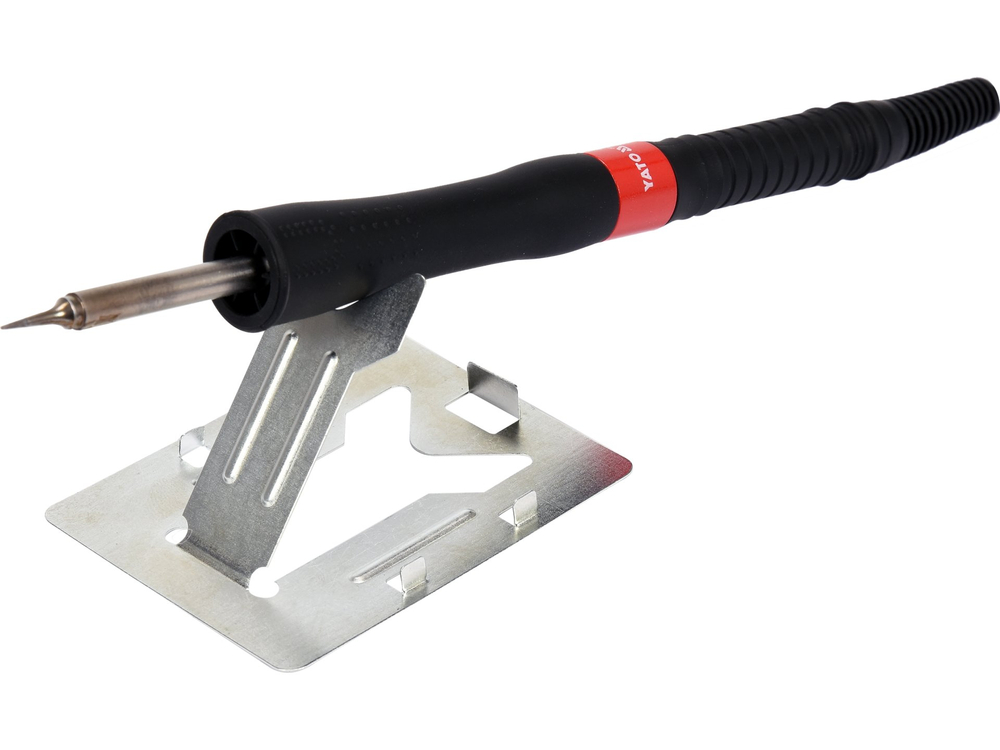

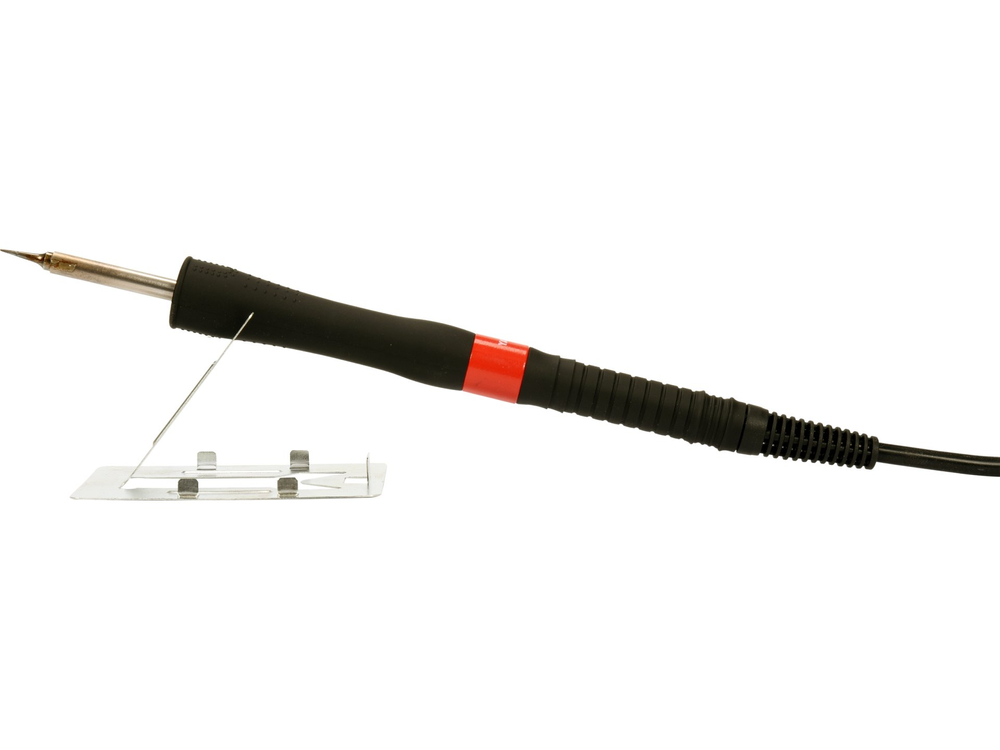

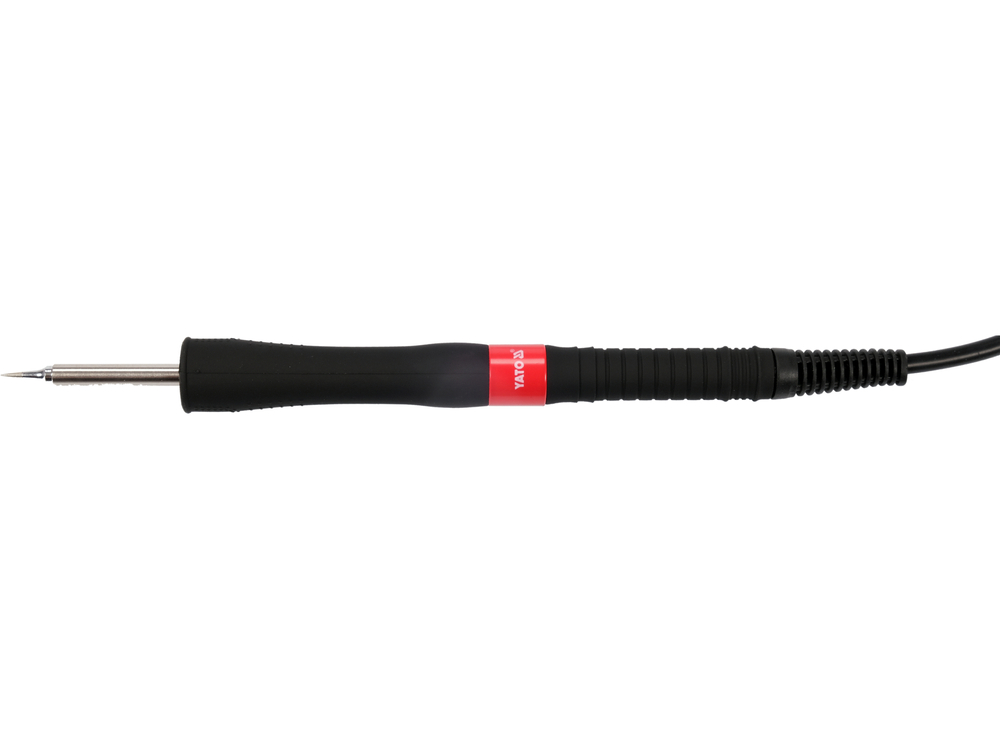

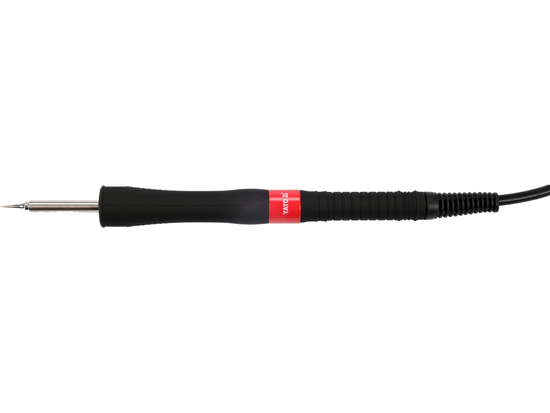

Pallone di saldatura:

• tensione di lavoro del riscaldatore: fino a 24 V
• tipo di punta di saldatura: T12
• punta a cambio rapido
• riscaldatore e sensore di temperatura integrati nella punta di saldatura
• impugnatura sottile in plastica di alta qualità
• Distanza ridotta tra l'impugnatura e il punto di saldatura: solo 45 mm di sporgenza della punta di saldatura
• Cavo flessibile e resistente al calore
• Lunghezza del cavo: 1,05 m
• peso del saldatore con punta di saldatura e filo: circa 65 g
• Punta di saldatura T12-ILS inclusa - per lavori di precisione, diametro punta di soli 0,15 mm

La stazione di saldatura YT-82461 si riscalda fino a una temperatura operativa di 350°C in circa 20 secondi, mentre fino a circa l'85% dell'impostazione, in questo caso a circa 300°C, in 7 secondi.

Le punte di freccia T12: vantaggi e svantaggi e l'impatto della gestione dell'alimentazione sulla loro durata:

Uno dei maggiori vantaggi del design integrato delle punte di saldatura è l'eliminazione del problema della resistenza dell'aria tra la punta di saldatura e il sensore di temperatura. Il sensore di temperatura nelle punte di saldatura di tipo T12 è collegato in serie con il riscaldatore* ed è posizionato nella punta di saldatura il più vicino possibile alla punta stessa. In questo modo, qualsiasi variazione di temperatura, ad esempio durante la saldatura di componenti di grandi dimensioni, viene percepita quasi immediatamente dalla funzione di stabilizzazione della temperatura, che regolerà l'uscita dell'unità in tempo reale per mantenere l'impostazione stabilita.**

Un altro vantaggio apprezzato da molti utenti è la velocità di sostituzione della punta di saldatura e persino la possibilità di cambiarla senza dover aspettare che si raffreddi. A tal fine, è sufficiente afferrare la punta riscaldata con un materiale resistente al calore e farla scivolare fuori dal pallone di saldatura.

Il collegamento in serie del sensore di temperatura e del riscaldatore presenta indubbiamente molti vantaggi, ma ha anche lo svantaggio di ridurre la durata del sensore stesso. La stazione di saldatura Yato YT-82461 è una delle poche sul mercato con una funzione speciale che limita l'impatto negativo di questa soluzione:

Nell'ultima fase di riscaldamento della punta, il software della stazione riduce gradualmente la potenza del riscaldatore prima che raggiunga il 100% dell'impostazione. Ad esempio, con un'impostazione di temperatura di 350°C, la stazione funzionerà alla massima potenza fino a circa l'85% dell'impostazione e poi ridurrà gradualmente la potenza per l'ultimo 15%. Questo tipo di controllo limita l'impatto negativo degli sbalzi di potenza sia sulla stazione stessa che sugli elementi della randa. La gestione intelligente della potenza ha anche un effetto positivo sul funzionamento preciso della funzione di stabilizzazione della temperatura.

Altre funzioni:

La funzione di stabilizzazione della temperatura consente di mantenere la temperatura preimpostata della punta di saldatura in diverse condizioni di richiesta di calore per realizzare un giunto di saldatura corretto. A seconda delle dimensioni del componente da saldare e del campo di saldatura, la punta di saldatura emette più o meno calore e il dispositivo, utilizzando il sensore di temperatura della punta incorporato, legge continuamente il valore effettivo e lo confronta con la temperatura impostata, quindi aumenta o diminuisce il consumo di energia in base alla necessità di mantenere la temperatura impostata.

La funzione di calibrazione della temperatura consente di calibrare il sensore di temperatura incorporato nella punta. A seconda della qualità, delle dimensioni e dell'usura della randa, l'utente attento può calibrare personalmente il sensore con l'aiuto di un dispositivo di misurazione della temperatura. Una lettura corretta non solo ha un effetto positivo sulla stabilità della temperatura, ma aiuta anche l'utente esperto a evitare l'errore di surriscaldamento della connessione PCB.

Attenzione.

*Il sensore di temperatura nelle frecce T12 è collegato in serie con il filo della resistenza/riscaldatore e la comunicazione con il circuito di controllo avviene attraverso i fili che alimentano il riscaldatore. In genere, in questo tipo di design, uno speciale circuito di controllo interrompe l'alimentazione del riscaldatore per meno di un millisecondo, legge la temperatura della punta della freccia e regola i parametri di consumo di energia su base continua, a seconda delle necessità. Si tratta di un processo ciclico che non si nota durante il normale funzionamento e che ha l'effetto di stabilizzare la temperatura della punta della randa.

**In confronto, la stabilizzazione della temperatura nei dispositivi con struttura a pallone con riscaldatore e punta a scorrimento è ritardata dall'effetto della resistenza dell'aria. Anche l'aria nello spazio libero tra la punta della freccia e il riscaldatore deve riscaldarsi o raffreddarsi, prolungando ulteriormente la risposta del sensore di temperatura incorporato nel riscaldatore. La stabilizzazione, soprattutto nei modelli più vecchi in cui il sensore di temperatura era incorporato al centro dell'elemento riscaldante, era lenta. I matracci moderni, come quelli di YT-82456, YT-82458 e YT-82459, hanno riscaldatori di nuova generazione con una forma speciale e con il sensore di temperatura situato all'estremità del riscaldatore. In questo modo, la punta della freccia aderisce bene al riscaldatore e l'influenza della resistenza dell'aria sulla funzione di stabilizzazione è ridotta al minimo.
