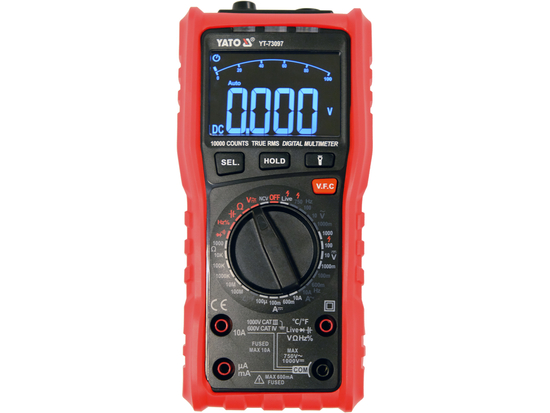

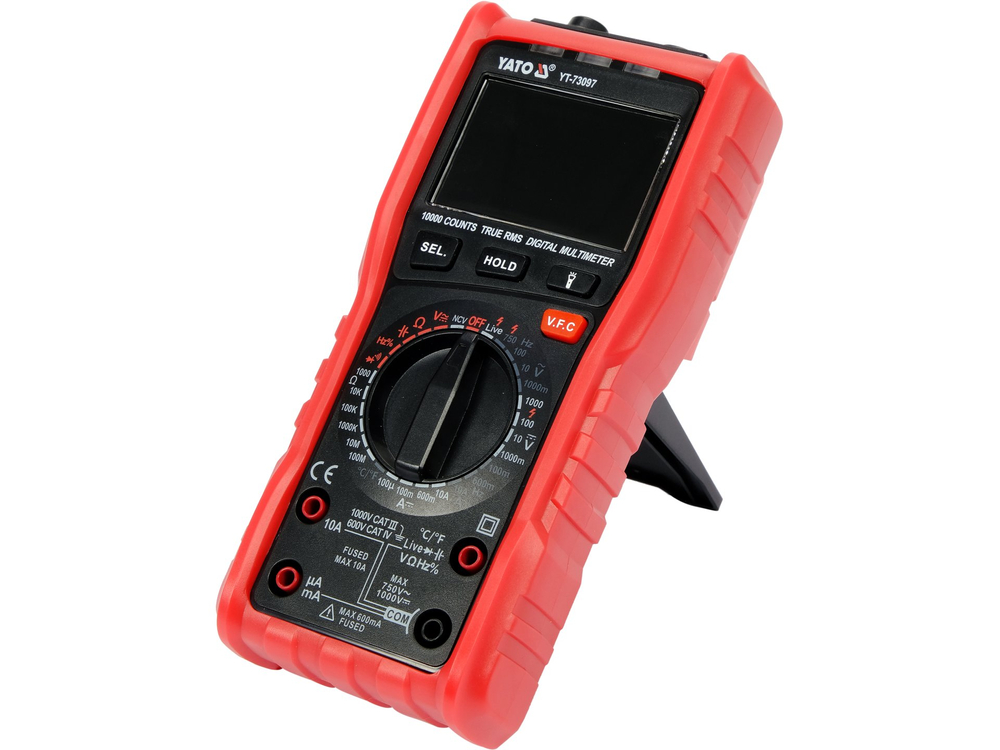

Misuratore universale YT-73097 con funzione TRUE RMS dal design unico con campo di misura automatico e manuale. Permette di eseguire misure di base e avanzate di grandezze elettriche. L'ampio display LCD multifunzione consente, in alcune modalità di misura, di visualizzare due valori contemporaneamente, ad esempio la tensione e la frequenza della presa di corrente. L'involucro è dotato di una custodia in gomma rossa con posti dedicati per le sonde di misura, grazie alla quale il misuratore non scivolerà facilmente dalle mani e ridurrà al minimo il rischio di danni in caso di caduta. Il design all'avanguardia della scheda e il software speciale garantiscono non solo velocità, precisione e ripetibilità delle letture, ma anche un maggiore livello di sicurezza, come dimostra il conseguimento della certificazione CAT IV fino a 600V.

Misure di base:

• Misura della tensione CA: A.C. 0-750 V, TRUE RMS + V.F.C.
• Misura della tensione CC: D.C. 0-1000 V
• misura della corrente alternata: A.C. 0-10 A, TRUE RMS
• Misura della corrente DC: D.C: D.C. 0-10 A
• misura della resistenza: 0-99,99 MΩ
• test dei diodi:_IF 1mA,_UR 3, 2V
• test di continuità del circuito: 0-30 Ω

Misure aggiuntive:

• misura del condensatore: 0-99,99 mF
• Misura della frequenza: 0-9,999 Mhz
• misurazione del fattore di riempimento: 1-99%
• misurazione della temperatura: da -20 a 1000°C
• rilevamento della tensione CA senza contatto: NCV

Precisioni di misura:

Esempio di determinazione della precisione per la misura della tensione CA. Calcolo del risultato della misurazione: 235 V

• La precisione di misura del misuratore YT-73097 per questo intervallo è : ±(1,0% + 5), risoluzione 0,1 V
• calcolo della formula dell'errore di misura: (risultato della misurazione x 1,0%) + 5 x risoluzione
• calcolo: (235 x 1,0%) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V

Risultato effettivo comprensivo dell'errore di misura per l'indicazione 235 V = 235 ± 2,85 V

• Risultato effettivo comprensivo dell'errore di misura per l'indicazione della tensione CC: 12 V = 12 ± 0,09 V
• risultato comprensivo dell'errore di misura per l'indicazione della misura della corrente alternata: 8 A = 8 ± 0,15 A

Nelle istruzioni per l'uso è riportata una tabella con la risoluzione e la precisione della misura.

Funzioni integrate:

• TRUE RMS - un misuratore con questa funzione visualizza il vero valore efficace della tensione/tensione CA. A differenza dei misuratori di media, i dispositivi con vero valore efficace mostrano il valore corretto non solo per le forme d'onda sinusoidali, ma anche per le forme d'onda sinusoidali distorte, ad esempio da armoniche superiori o da forme d'onda quadrate o triangolari. Una funzione indispensabile quando in un circuito compaiono alimentatori a commutazione, azionamenti di inverter per motori, impianti HVAC, ecc.
• NCV - rilevamento della tensione CA senza contatto con metodo induttivo. Il misuratore rileva la presenza di tensione in un conduttore isolato utilizzando il sensore NCV sul lato frontale del dispositivo.
• LIVE - verifica la presenza di fase utilizzando una delle sonde di misura. Consente di verificare in quale foro di una presa elettrica è presente una fase. Inserire la sonda di misura nel foro, se viene rilevata la fase il display visualizzerà LIVE.
• V.F.C. - filtro passa-basso. Questa funzione viene utilizzata, ad esempio, quando si misura la tensione di uscita di un controllore di motore elettrico che utilizza la variazione di frequenza e tensione per controllare la velocità del motore (controllori VFD). Quando la funzione è attivata, il misuratore filtra le interferenze ad alta frequenza provenienti, ad esempio, da un segnale PWM e lascia solo la bassa frequenza. In questo modo, il filtro consente di misurare con precisione il valore efficace della tensione/corrente che fluisce nel motore.
• AUTO - regolazione automatica del campo di misura. Quando si misurano valori sconosciuti con un misuratore dotato di regolazione manuale del campo di misura tramite la manopola, le misure devono essere eseguite in sequenza dal campo più ampio fino al campo che fornisce il risultato più preciso, altrimenti si rischia di danneggiare lo strumento. Nel caso di un multimetro con funzione AUTO, invece, è sufficiente effettuare una misurazione e lo strumento troverà automaticamente l'intervallo ottimale. L'YT-73097 è una costruzione unica, perché oltre alle modalità con misurazione automatica, offre misure di grandezze elettriche di base anche su intervalli impostati manualmente con la manopola, combinando così i vantaggi di entrambe le soluzioni. Se si conosce il valore di misura approssimativo e si imposta l'intervallo appropriato, si beneficia della velocità di indicazione.
• SEL - cambia la modalità di misura, ad esempio da misurare la tensione CA a quella CC
• HOLD - mantiene sul display il valore misurato al momento
• FLIGHT - Sulla parte anteriore del dispositivo è presente un diodo per illuminare l'area di lavoro, che viene acceso e spento con questo pulsante.

Ulteriori informazioni:

• Display LCD, massimo risultato visualizzato: 9999
• segnale acustico e luminoso nel test di continuità per resistenze inferiori a 30 Ω
• modalità automatica per i test di diodi e continuità, in questa impostazione lo strumento rileva da solo se si tratta di un diodo o di un circuito a bassa resistenza
• possibilità di attivare separatamente i test di diodo e di continuità utilizzando il pulsante SEL; nell'impostazione del test di continuità il cicalino suona immediatamente

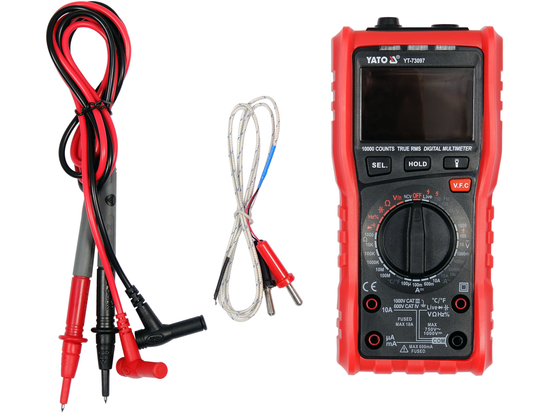

• sonde di misura lunghe 15 cm incluse nel set
• lunghezza del cavo comprese le sonde 110 cm
• diametro del cavo, compreso l'isolamento: 3,5 mm
• costruzione con sovraccarico e protezione per le misure di corrente e tensione
• allarme fusibile bruciato
• allarme quando la sonda viene inserita nella presa sbagliata, ad esempio se, dopo aver acceso il misuratore, lo si imposta per misurare la tensione e si inserisce la sonda nella presa di misura della corrente, il display visualizza LEAD
• Custodia in ABS
• spegnimento automatico dello strumento dopo 10 minuti di inattività
• indicatore di batteria scarica
• alimentazione: due batterie da 1,5 V (AA)
