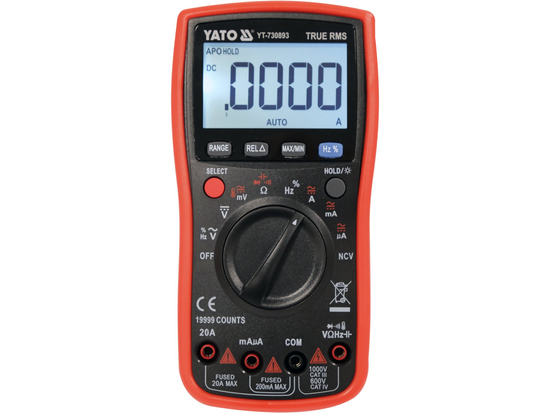

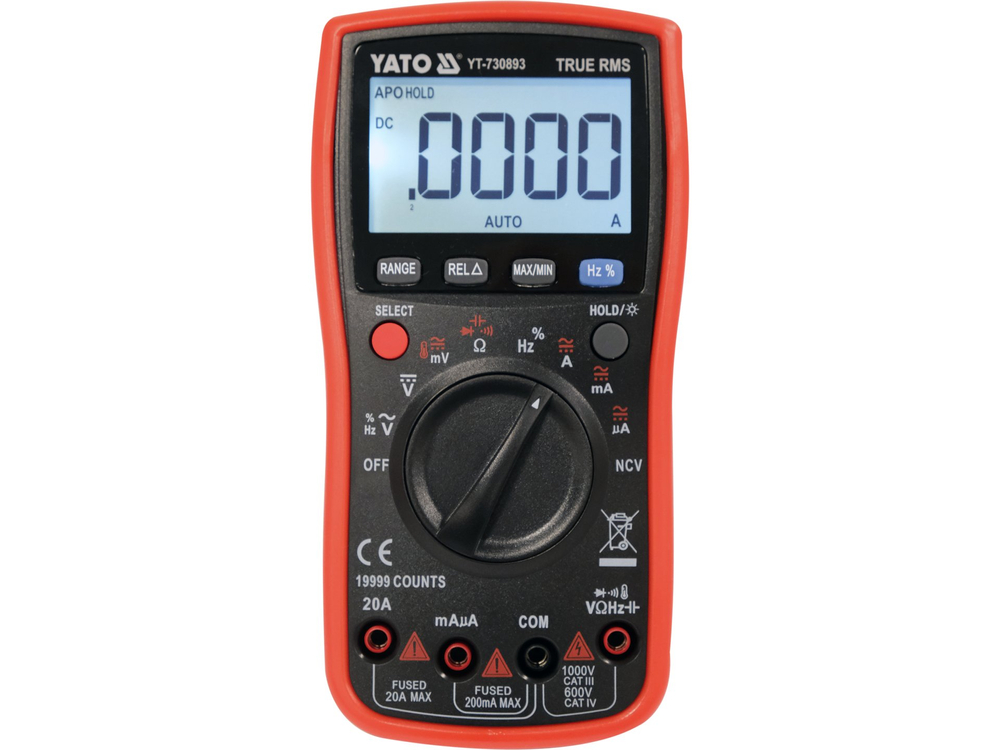

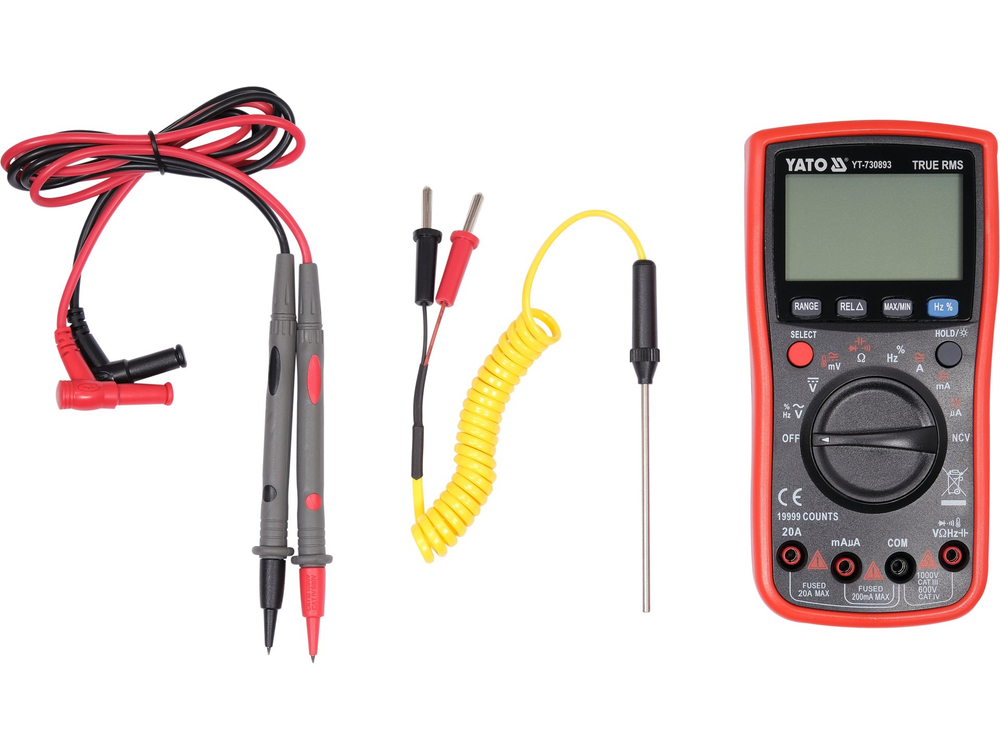

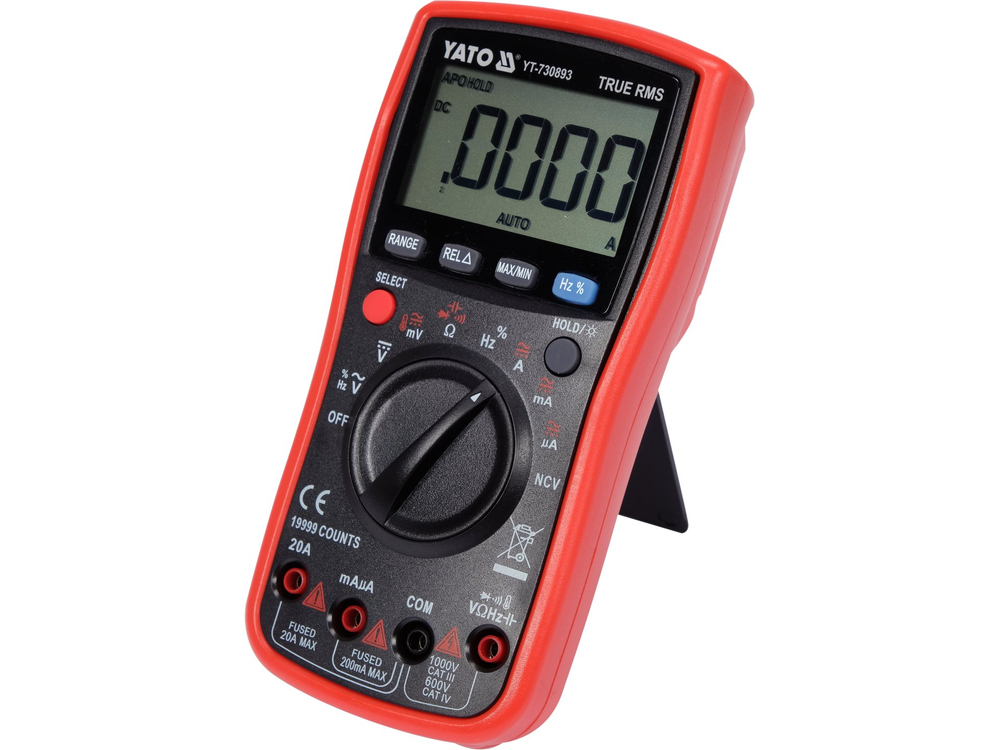

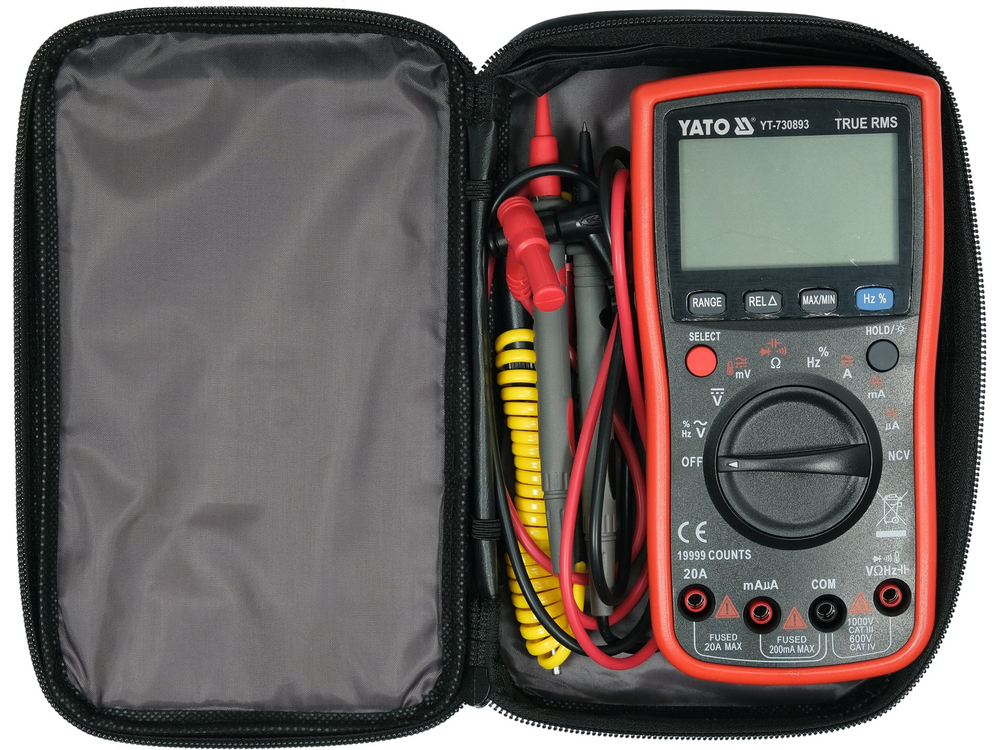

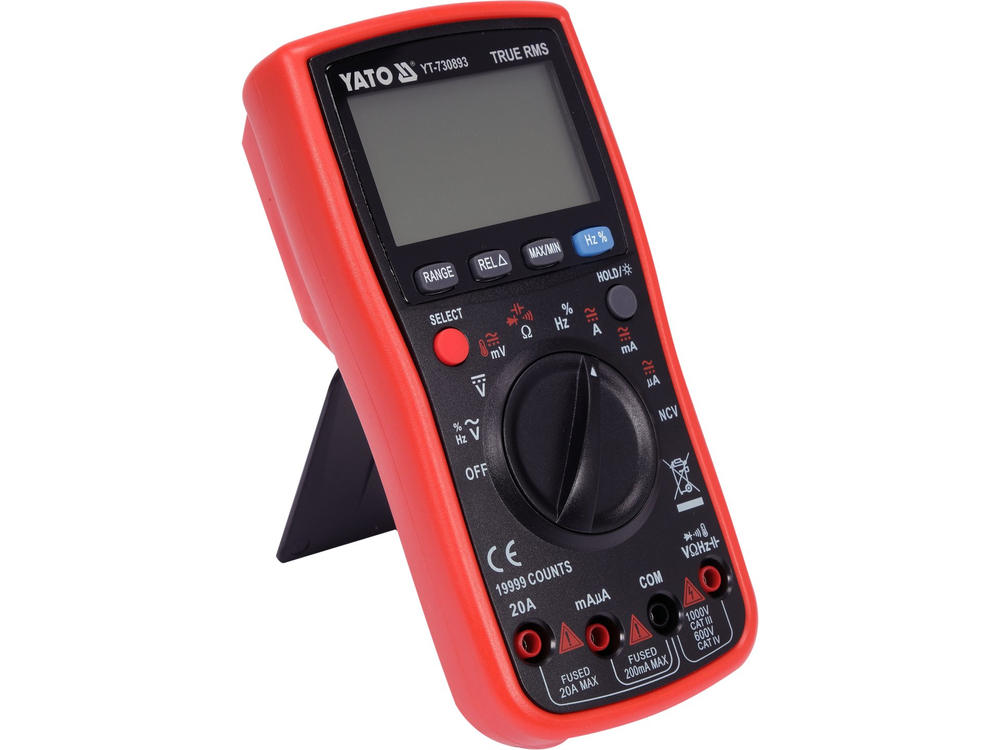

Misuratore universale con funzione TRUE RMS e intervallo automatico per ogni misura. Consente di effettuare misure di base e avanzate di grandezze elettriche. L'ampio display LCD multifunzione, la gamma di funzioni che facilitano le misure, la velocità di funzionamento e la precisione industriale saranno apprezzati da ingegneri elettronici, elettricisti e appassionati di bricolage domestico. L'involucro è dotato di una custodia in gomma rossa con posti dedicati per le sonde di misura, grazie alla quale il misuratore non scivolerà facilmente dalle mani e ridurrà al minimo il rischio di danni in caso di caduta. I cavi delle sonde di misura hanno un isolamento in silicone, flessibile e resistente alle alte temperature.

Misure di base:

• Misura della tensione CA: A.C. 0-750V, VERO VALORE EFFICACE
• Misura della tensione CC: D.C. 0-1000V
• Misura della corrente alternata: A.C. 0-19.999A, VERO VALORE EFFICACE
• Misura della corrente CC: D.C. 0-19,999A
• Misura della resistenza: 0-9,999MΩ
• test diodi:_IF 1,8mA,_UR 3,2V
• test di continuità del circuito: 0-50Ω

Misure aggiuntive

• misura del condensatore: 0-9,999mF
• Misura della frequenza: 0-9,999Mhz
• misurazione del fattore di riempimento: 1-99%
• misurazione della temperatura: da -20 a 1000°C
• rilevamento della tensione CA senza contatto: NCV

ACCURATEZZA DELLA MISURA

Esempio di determinazione della precisione per la misurazione della tensione CA. Calcolo del risultato della misurazione: 235V

• La precisione di misurazione del misuratore YT-730893 per questo intervallo è : ±(0,3% + 3), risoluzione 0,1V
• calcolo della formula dell'errore di misura: (risultato della misurazione x 0,3%) + 3 x risoluzione
• calcolo: (235 x 0,3%) + 3 x 0,1 = 0,705 + 0,3 = 1,005V

Risultato effettivo comprensivo dell'errore di misura per l'indicazione 235V = 235 ± 1,005V

• Risultato effettivo compreso l'errore di misura per l'indicazione della tensione CC: 12V = 12 ± 0,009V
• risultato comprensivo dell'errore di misura per l'indicazione della corrente alternata: 8A = 8 ± 0,067A

Una tabella con la risoluzione e l'accuratezza per una determinata misura è riportata nelle istruzioni per l'uso.

FUNZIONI INTEGRATE

• TRUE RMS - un misuratore con questa funzione visualizza il vero valore efficace della tensione/tensione CA. A differenza dei misuratori di media, i dispositivi con vero valore efficace mostrano il valore corretto non solo per le forme d'onda sinusoidali, ma anche per le forme d'onda sinusoidali distorte, ad esempio da armoniche superiori o da forme d'onda quadrate o triangolari. Una funzione indispensabile quando in un circuito compaiono alimentatori a commutazione, azionamenti di inverter per motori, impianti HVAC, ecc.
• NCV - rilevamento della tensione CA senza contatto con metodo induttivo. Il misuratore rileva la presenza di tensione in un cavo isolato utilizzando il sensore NCV sulla parte anteriore del dispositivo.
• AUTO - regolazione automatica del campo di misura. Quando si misurano valori sconosciuti con un misuratore con regolazione manuale del campo di misura tramite la manopola, le misure devono essere effettuate in sequenza dal campo più ampio fino al campo che fornisce il risultato più preciso, altrimenti si rischia di danneggiare il dispositivo. Nel caso di un multimetro con funzione AUTO, invece, è sufficiente effettuare una misurazione e lo strumento troverà automaticamente l'intervallo ottimale. Lo strumento si avvia per impostazione predefinita in modalità AUTO
• GAMMA - modifica manuale dell'intervallo di misurazione. Una funzione utile quando si controllano molti componenti uguali di valore noto, ad esempio una serie di resistenze. L'impostazione manuale dell'intervallo accorcerà notevolmente i tempi di queste misure.
• REL - utilizzando questa funzione durante una misura, il display viene azzerato e il valore visualizzato prima del display viene considerato come livello di riferimento. La misura successiva mostrerà la differenza tra il valore misurato e il valore di riferimento mantenuto.
• MAX/MIN - mantiene sul display il valore massimo o minimo della misura corrente.
• HZ % - quando la manopola è impostata sulla misurazione della frequenza, il pulsante cambia l'impostazione in misurazione del fattore di riempimento/ciclo
• SELECT - cambia la modalità di misurazione, ad esempio da AC a DC.
• DATA HOLD - per mantenere sul display il valore attualmente misurato

INFORMAZIONI AGGIUNTIVE

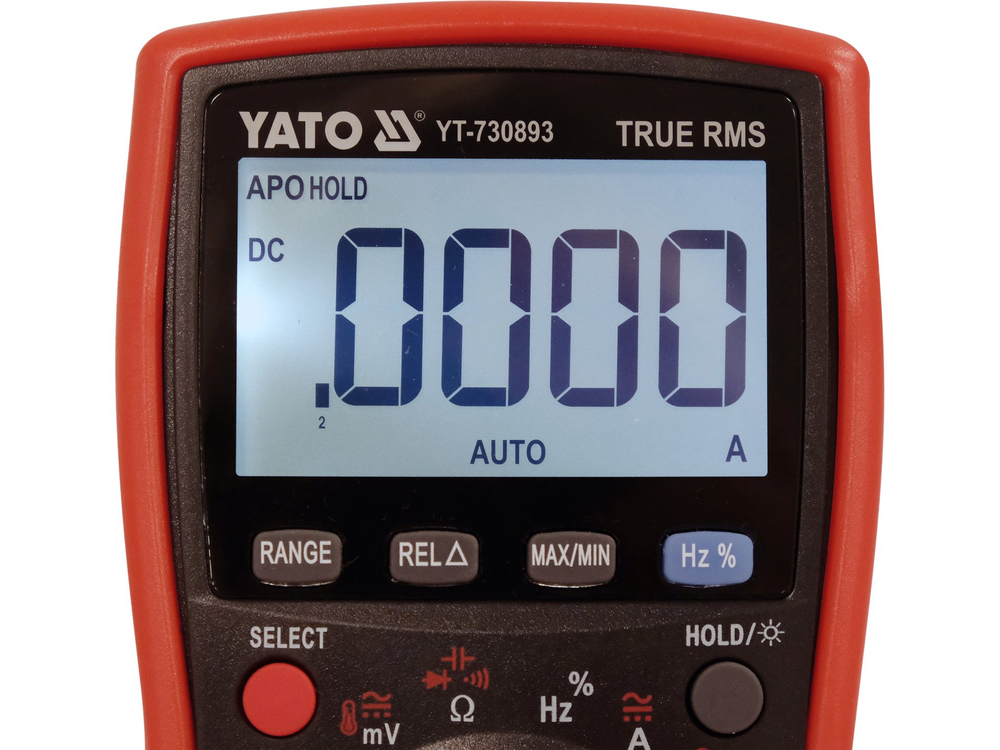

• Display LCD, risultato massimo visualizzato: 19999
• retroilluminazione dello schermo
• segnale acustico nel test di continuità del circuito per resistenze inferiori a 50Ω
• possibilità di attivare separatamente i test dei diodi e della continuità

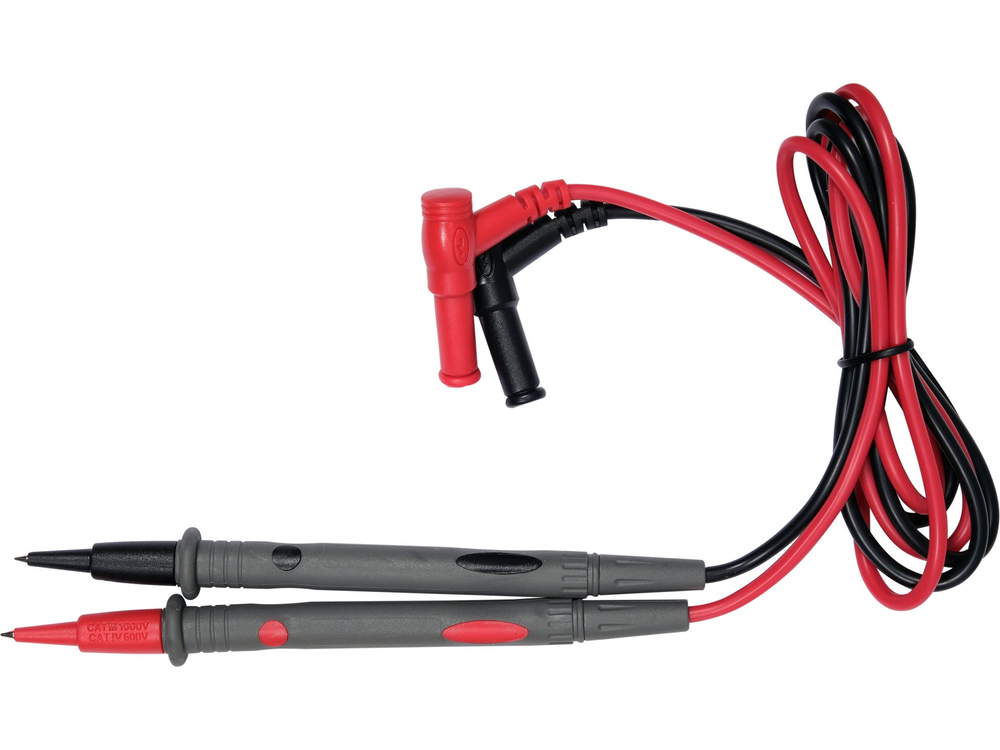

• sonde con lunghezza di 14,5 cm
• lunghezza del cavo comprese le sonde: 97 cm
• diametro del cavo compreso l'isolamento: 3,5 mm

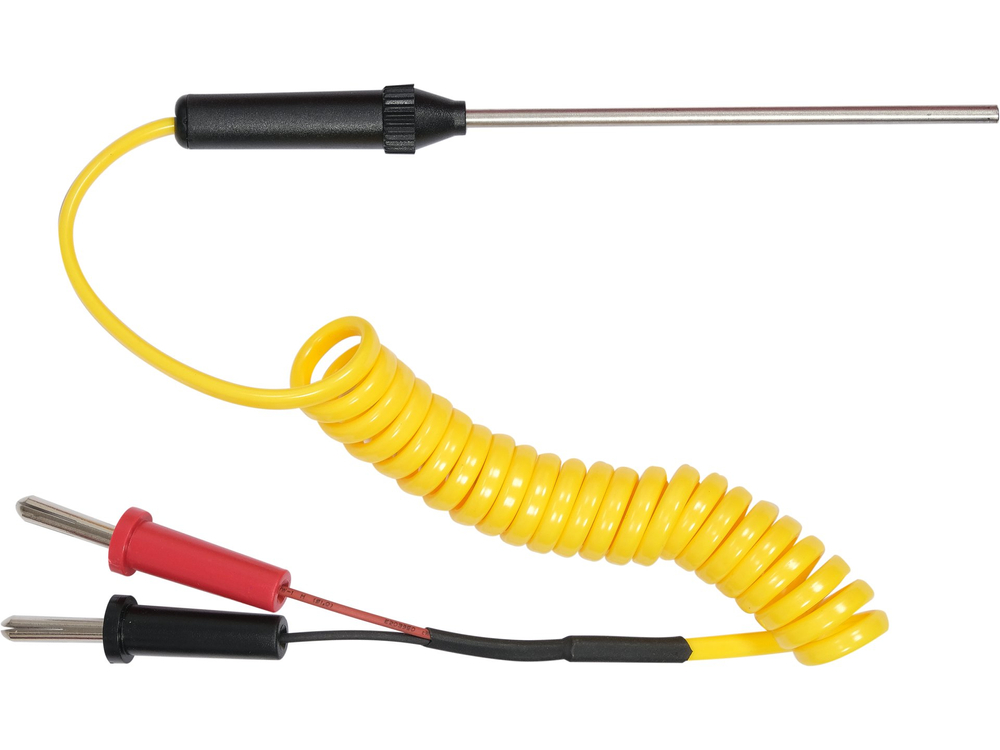

• sonda a immersione per la misurazione della temperatura
• costruzione con protezione da sovraccarico
• custodia in plastica ABS
• spegnimento automatico del misuratore dopo 15 minuti di inattività
• possibilità di disattivare la modalità di spegnimento automatico
• indicatore di batteria scarica
• alimentazione: due batterie da 1,5 V (AA)
