Il localizzatore di cavi YT-73137 è un dispositivo per l'ispezione e la localizzazione dei cavi. Viene utilizzato per determinare il percorso di un cavo in una parete, identificare un cavo di rete in una sala server, localizzare un'interruzione nell'impianto elettrico di un'auto, verificare l'ordine delle connessioni in un cavo RJ-45 e controllare lo stato di una linea telefonica.

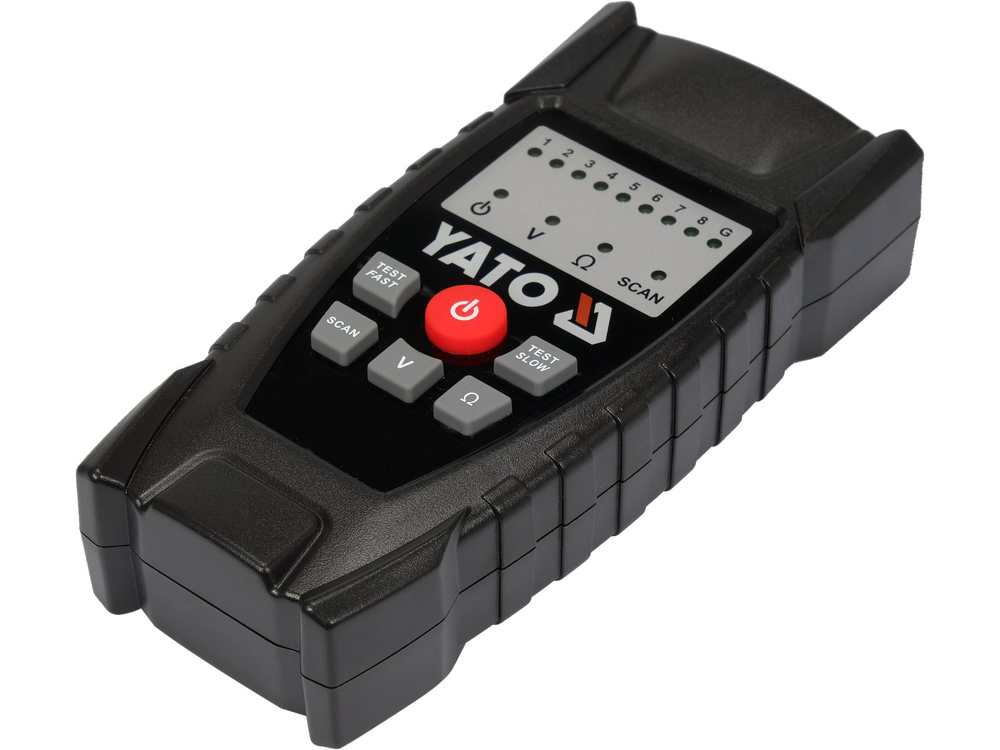

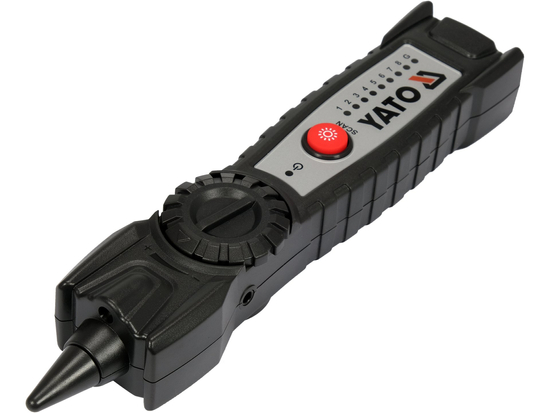

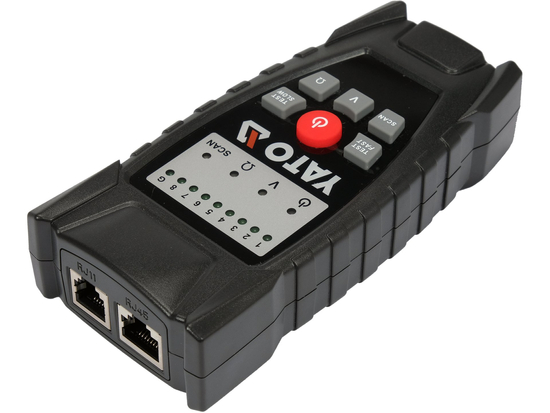

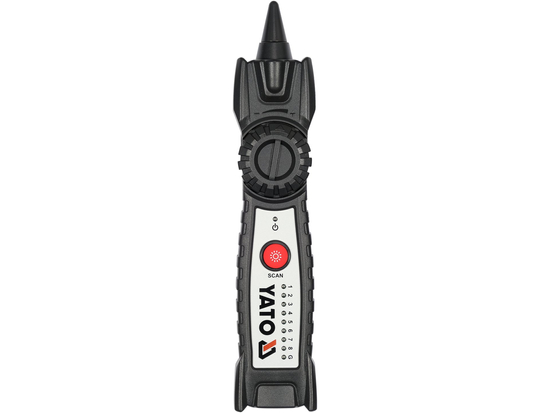

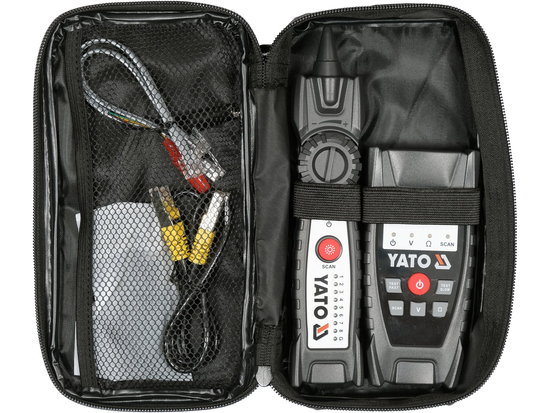

È composto da due dispositivi: un trasmettitore e un ricevitore. Il trasmettitore è collegato al cavo da ricercare e, quando viene attivata la funzione SCAN, trasmette un segnale con una frequenza nota al ricevitore. Il ricevitore è in grado di catturare il segnale in modalità wireless da una distanza massima di alcuni centimetri* dal cavo da ricercare.

È immune alle interferenze. Il segnale ricevuto dal ricevitore viene convertito in un suono privo di rumori e crepitii. La potenza del trasmettitore consente di trasmettere il segnale nel cavo su una distanza minima di 1 chilometro. La presa jack integrata nel ricevitore consente di collegare, ad esempio, le cuffie in dotazione.

• materiale dell'alloggiamento: ABS
• sensibilità del segnale/controllo del volume
• dimensioni e peso del trasmettitore: 63 x 134 x 31 mm / 138 g
• dimensioni e peso del ricevitore: 40 x 200 x 32 mm / 120 g
• alimentazione del trasmettitore: 3 batterie AAA - 1,5 V
• alimentazione del ricevitore: 6F22 - batteria da 9V
• indicazione di batteria scarica

Funzioni:

• posizione e percorso del cavo
• localizzazione dell'interruzione del cavo
• verifica dell'ordine dei collegamenti in un cavo RJ45
• verifica della tensione della linea telefonica
• verifica della polarità della tensione della linea telefonica
• verifica della presenza di un cortocircuito

La localizzazione dei cavi nei muri, tra l'altro per motivi di sicurezza, deve essere effettuata senza la presenza di tensione di rete nel cavo da ricercare.

^{*Il ricevitore riceve un segnale più forte se uno dei pin a coccodrillo del cavo del trasmettitore è collegato a terra. La messa a terra può essere il filo di terra dell'impianto domestico o, in mancanza di altre opzioni, il nostro corpo che tocca il pavimento. I test interni hanno confermato la ricezione del segnale trasmesso nel cavo a una distanza di 15 cm dal ricevitore (misurazione senza ostacoli tra ricevitore e cavo).}
