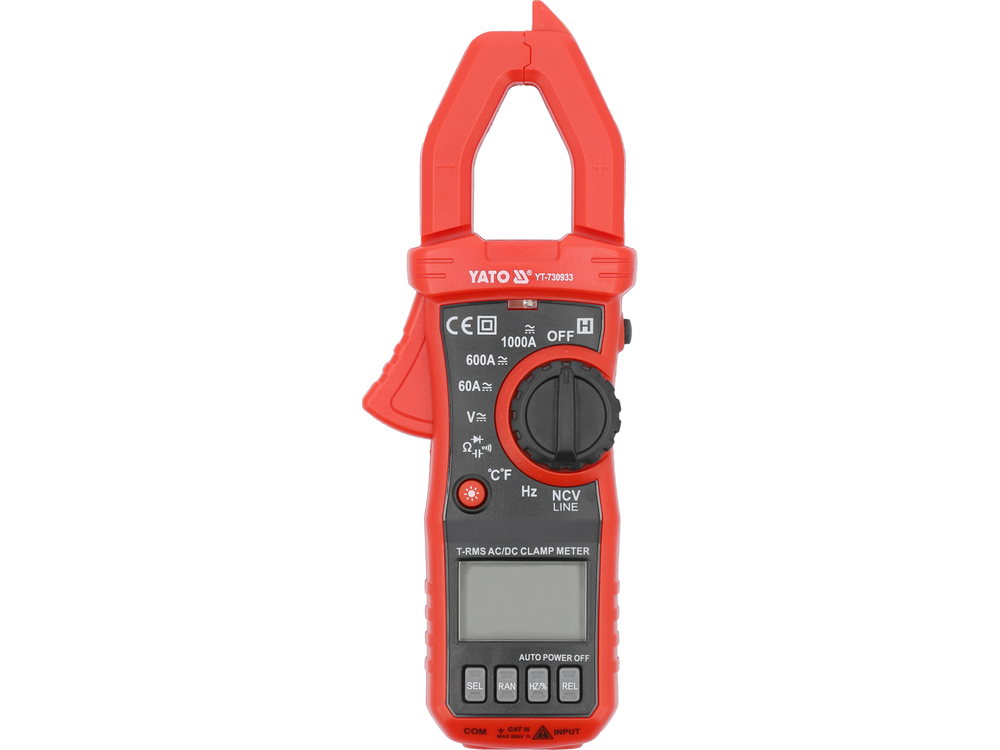

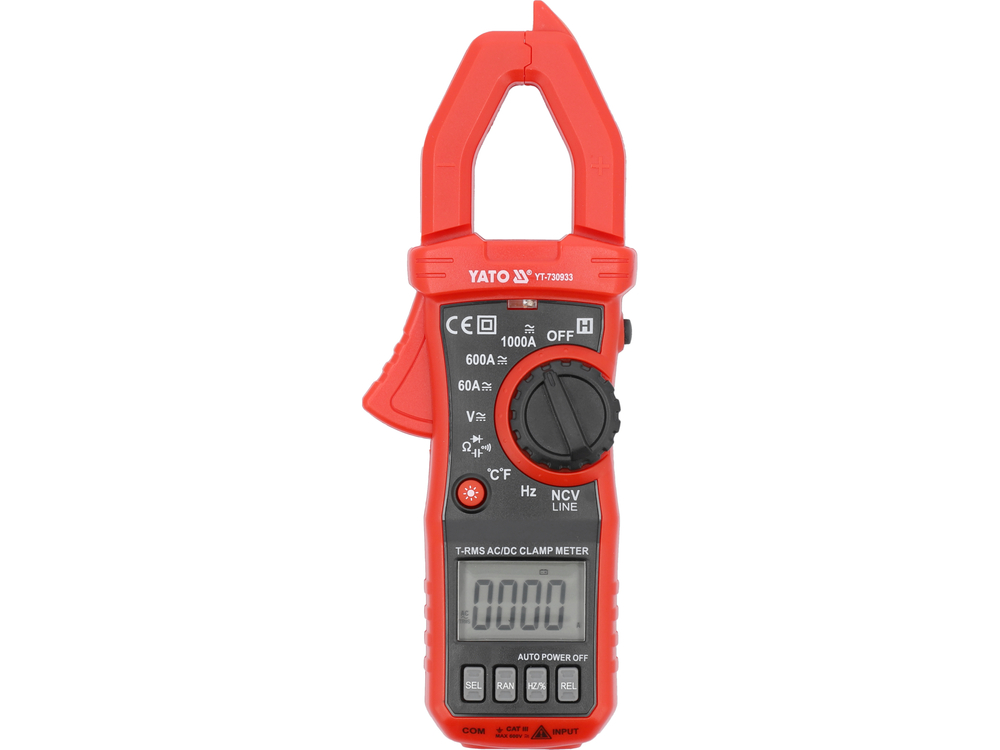

Pinza amperometrica universale con funzione TRUE RMS, con range automatico e manuale. Consente di effettuare misure di base e avanzate di grandezze elettriche. Con le pinze è possibile misurare sia la corrente continua che quella alternata nell'intervallo da 10 mA a 1000 A. La misurazione viene effettuata senza scollegare il circuito o interromperlo dalla fonte di alimentazione. Il misuratore consente di misurare correnti molto più elevate rispetto ai misuratori elettrici convenzionali. I conduttori delle sonde di misura hanno un isolamento in silicone, flessibile e resistente alle alte temperature.

Nota: i misuratori in grado di misurare la corrente continua, compreso l'YT-730933, utilizzano un sensore di Hall che misura il valore dell'intensità del campo magnetico. Il campo magnetico terrestre è naturale, pertanto le letture del misuratore di intensità CC non sono nulle. Ogni volta, prima di misurare l'intensità CC, il misuratore deve essere avvicinato al cavo in esame, azzerato con il pulsante REL, quindi fissato sul cavo in esame e il risultato deve essere letto.

Misure di base:

• Misura della tensione CA: A.C. 0-750 V, VERO RMS (40-1000 Hz)
• Misura della tensione CC: D.C. 0-1000 V
• Misura della corrente alternata: A.C. 0-1000 A, VERO RMS (40-1000 Hz)
• Misura della corrente CC: D.C. 0-1000 A
• misura della resistenza: 0-60 MΩ
• test diodi:_IF 2 mA,_UR 3,2 V
• test di continuità del circuito: 0-50 Ω

Misure aggiuntive:

• misura del condensatore: 0-100 mF
• misura della frequenza: 0-10 Mhz
• misurazione della temperatura: da -30 a 1000 °C
• rilevamento della tensione CA senza contatto: NCV
• misura della corrente di spunto
• misurazione della presenza di fase (funzione tester)

Accuratezza della misura:

Esempio di determinazione della precisione per la misura della corrente CA. Calcolo del risultato della misurazione: 30 A

• La precisione di misura del misuratore YT-730933 per questo intervallo è : ±(2,5%+10), risoluzione 0,01 A
• calcolo della formula dell'errore di misura: (risultato della misurazione x 2%) + 30 x risoluzione
• calcolo: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,85 A

Risultato effettivo comprensivo dell'errore di misura per un'indicazione di 30 A = 30 ± 0,85 A.

• Risultato comprensivo dell'errore di misura per l'indicazione della tensione CA: 235 V = 235 ± 2,85 V
• Risultato comprensivo dell'errore di misura per l'indicazione della misura di tensione CC: 12 V = 12 ± 0,146 V

Una tabella con la risoluzione e l'accuratezza della misura è riportata nelle istruzioni per l'uso.

Funzioni integrate:

• TRUE RMS - uno strumento con questa funzione visualizza il vero valore efficace della tensione o della corrente CA. A differenza dei misuratori di media, i dispositivi con TRUE RMS mostrano il valore corretto non solo per le forme d'onda sinusoidali, ma anche per le forme d'onda sinusoidali distorte, ad esempio da armoniche superiori o da forme d'onda quadrate o triangolari. Una funzione indispensabile quando in un circuito compaiono alimentatori a commutazione, azionamenti di inverter per motori, impianti HVAC, ecc.
• NCV - rilevamento della tensione CA senza contatto con metodo induttivo. Il misuratore rileva la presenza di tensione in un conduttore isolato e può anche indicare il conduttore di fase.
• LINEA - rilevamento della tensione CA a contatto, funziona come una sonda tradizionale. Quando la sonda di prova viene inserita nell'apertura della presa, se è presente la fase, sul display appaiono quattro trattini, il diodo di segnale si accende e viene emesso un segnale acustico intermittente.
• AUTO - regolazione automatica del campo di misura. Quando si misurano valori sconosciuti con uno strumento dotato di regolazione manuale dell'intervallo tramite la manopola, le misure devono essere effettuate in sequenza dall'intervallo più ampio a quello più preciso. In caso contrario, si rischia di danneggiare lo strumento. Nel caso di un multimetro con la funzione AUTO, invece, è sufficiente effettuare una sola misurazione e lo strumento troverà automaticamente l'intervallo ottimale. Lo strumento si avvia di default in modalità AUTO.
• RAN - modifica manuale dell'intervallo di misurazione
• DATA HOLD - mantenimento del valore attualmente misurato sul display.
• INR - misurazione della corrente di spunto mediante pinze di misura. Lo strumento misurerà la corrente di spunto 80 ms dopo l'avvio del dispositivo.

Informazioni aggiuntive:

• Display LCD, massimo risultato visualizzato: 6000
• retroilluminazione del display e del campo di misura dei morsetti
• segnale acustico nel test di continuità per resistenze inferiori a 50Ω
• morsetti aperti fino a 25 mm

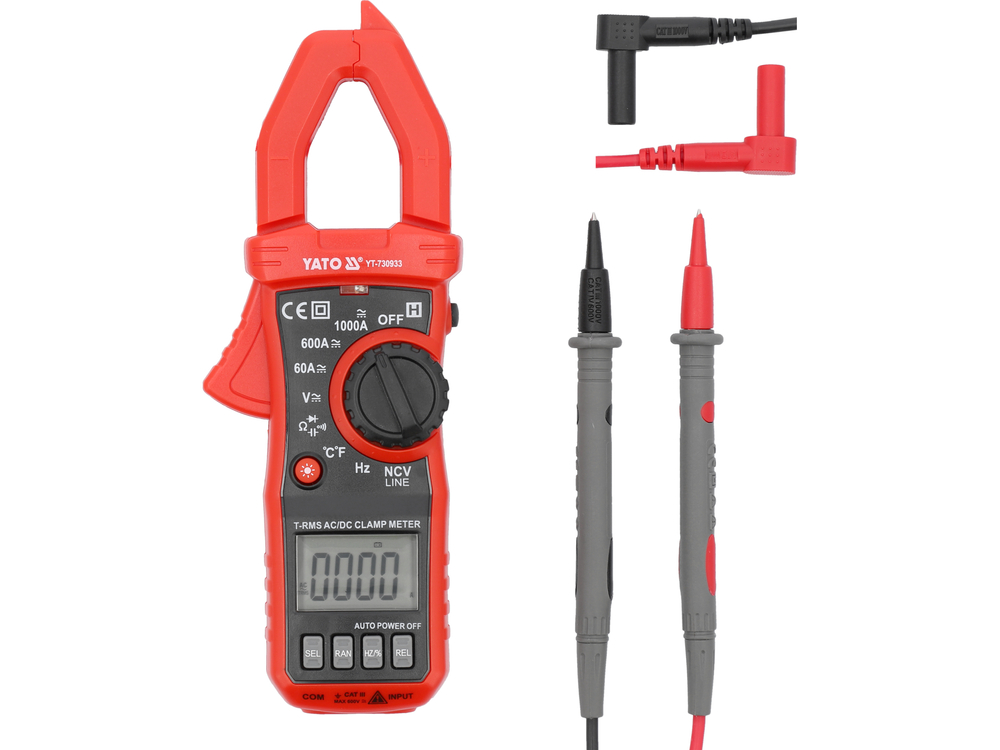

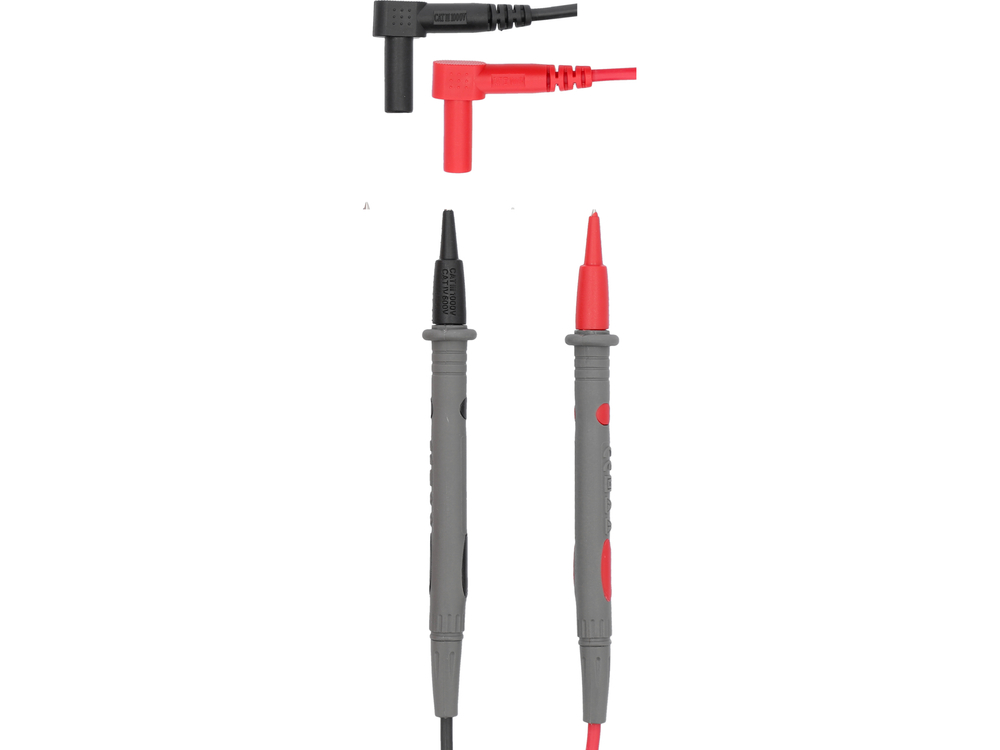

• sonde lunghe 14 cm
• lunghezza del cavo comprese le sonde 103 cm
• diametro del cavo compreso l'isolamento: 3,6 mm

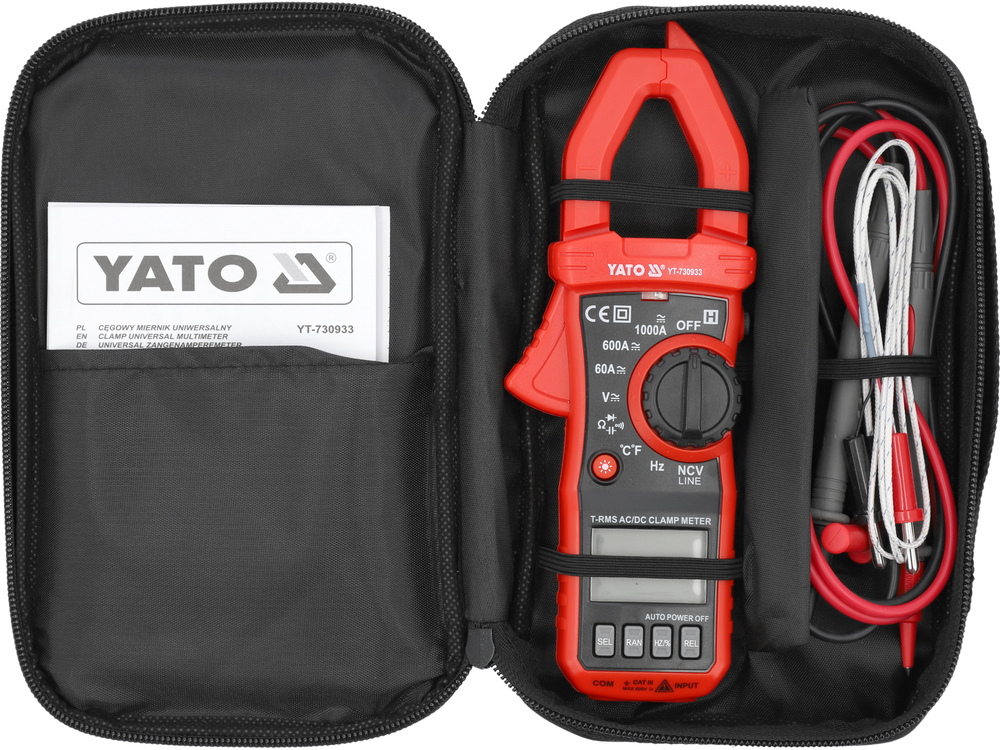

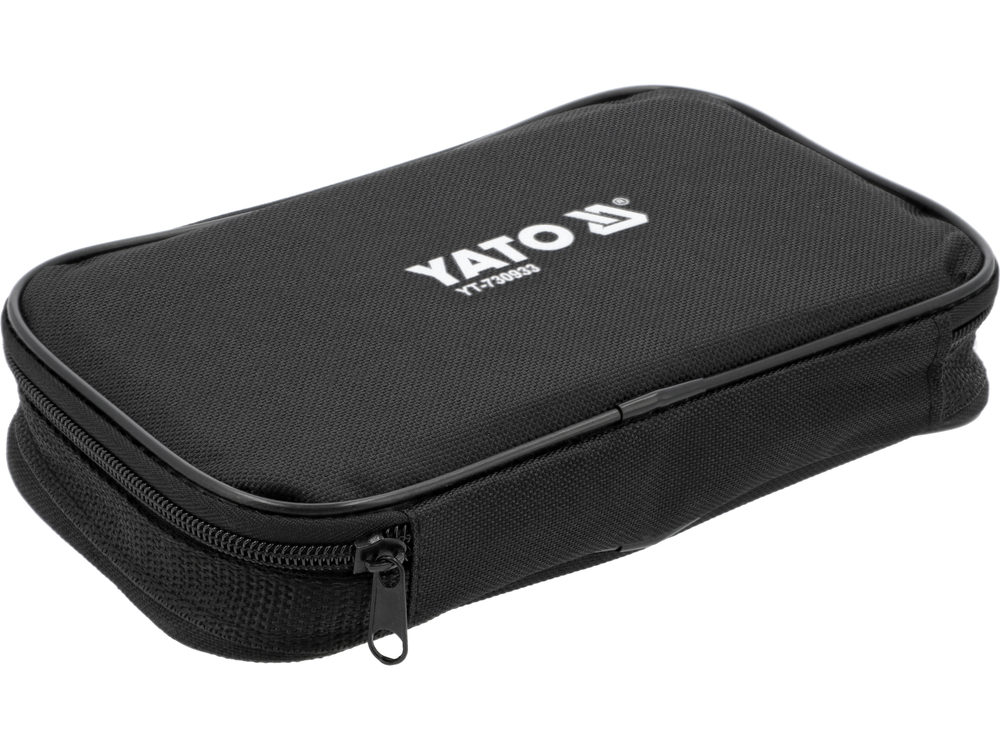

• custodia per il trasporto inclusa nel set
• costruzione con protezione da sovraccarico
• spegnimento automatico del misuratore dopo 15 minuti di inattività
• possibilità di disattivare la modalità di spegnimento automatico
• indicatore di batteria scarica
• alimentazione: tre batterie da 1,5 V (AAA)

Attenzione!

La misurazione della corrente con le pinze amperometriche viene eseguita solo su un singolo filo e un singolo cavo. Se si fissano le pinze su un cavo a più conduttori senza isolare il singolo conduttore, si otterrà un risultato errato o un flusso di corrente nullo.
