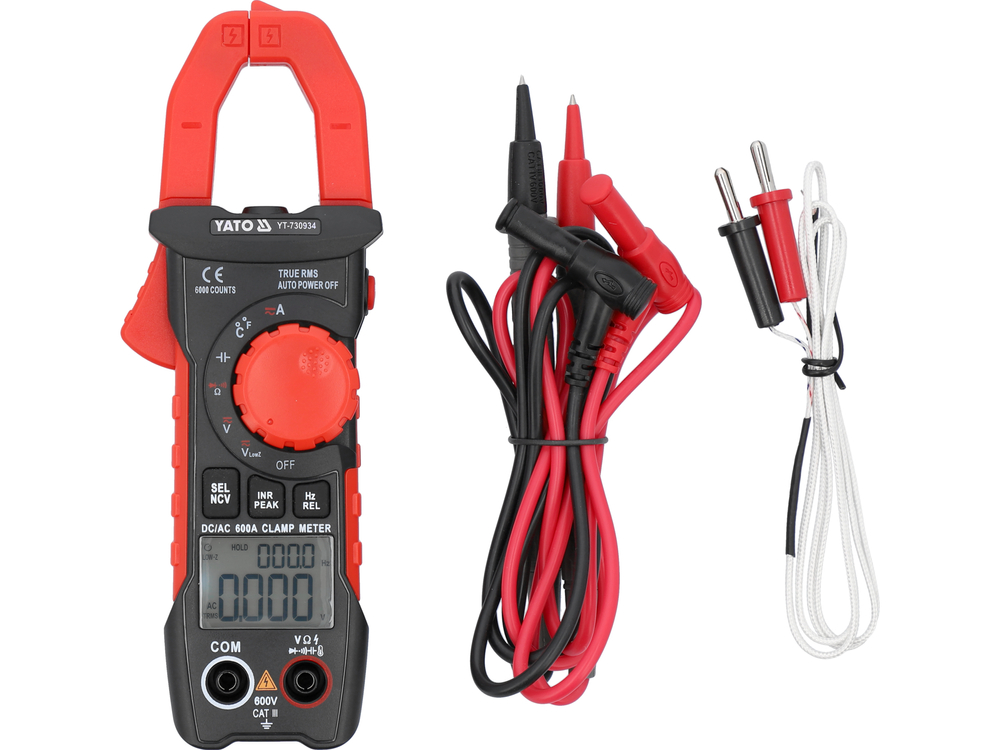

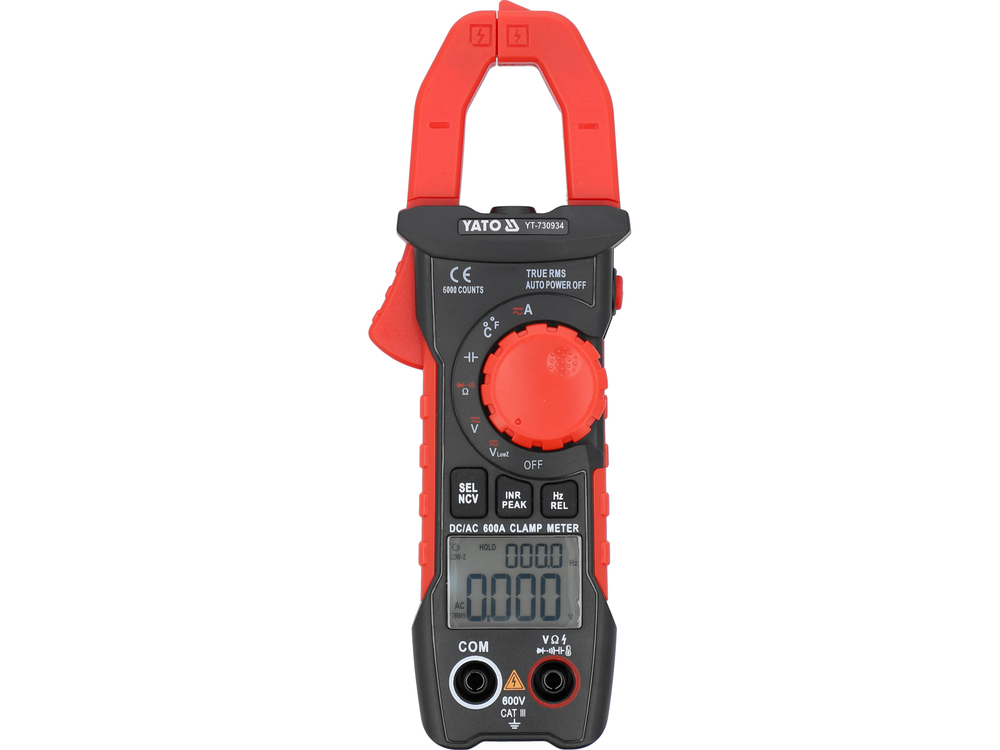

Il misuratore universale a pinza con intervallo automatico per ogni misura consente di effettuare misure di base e avanzate di grandezze elettriche. Il misuratore è dotato di una pinza amperometrica che consente di misurare la corrente CC e CA in un singolo filo utilizzando il sensore HALL incorporato. La misurazione avviene senza scollegare il circuito o scollegarlo dalla fonte di alimentazione e consente di misurare correnti molto più elevate rispetto ai misuratori elettrici convenzionali. I conduttori delle sonde di misura hanno un isolamento in silicone, flessibile e resistente alle alte temperature.

Nota: i misuratori in grado di misurare la corrente continua, compreso l'YT-730934, utilizzano un sensore di Hall che misura il valore dell'intensità del campo magnetico. Il campo magnetico sulla Terra è naturale, pertanto le letture del misuratore di intensità CC non sono nulle. Ogni volta, prima di misurare l'intensità CC, il misuratore deve essere avvicinato al cavo in esame, azzerato con il pulsante REL, quindi fissato sul cavo in esame e il risultato deve essere letto.

Misure di base:

• Misura della tensione CA: A.C. 0-600 V, VERO RMS (40-1000Hz)
• Misura della tensione CC: D.C. 0-600 V
• Misura della corrente alternata: A.C. 0-600 A, VERO RMS (40-1000Hz)
• Misura della corrente CC: D.C. 0-600 A
• misura della resistenza: 0-60 MΩ
• test dei diodi:_IF 1,5 mA,_UR 3 V
• test di continuità del circuito: 0-50 Ω

Misure aggiuntive:

• Misura della tensione A.C. e D.C. in modalità a bassa impedenza: 0-600 V
• misura del condensatore: 0-60 mF
• Misura della frequenza: 0-300 kHz
• Misura della temperatura: da -30 a 1000 °C
• rilevamento della tensione CA senza contatto: NCV

Precisioni di misura:

Esempio di determinazione della precisione per la misura della corrente CA. Calcolo del risultato della misurazione: 30 A

• La precisione di misura del misuratore YT-730934 per questo intervallo è : ±(2,0%+30), risoluzione 0,01 A
• calcolo della formula dell'errore di misura: (risultato della misurazione x 2%) + 30 x risoluzione
• calcolo: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Risultato effettivo comprensivo dell'errore di misura per un'indicazione di 30 A = 30 ± 0,90 A.

• Risultato comprensivo dell'errore di misura per l'indicazione della tensione CA: 235 V = 235 ± 2,65 V
• Risultato comprensivo dell'errore di misura per l'indicazione della misura di tensione CC: 12 V = 12 ± 0,09 V

Una tabella con la risoluzione e l'accuratezza della misura è riportata nelle istruzioni per l'uso.

Funzioni integrate:

• TRUE RMS - un misuratore con questa funzione visualizza il vero valore efficace della tensione/tensione CA. A differenza dei misuratori di media, i dispositivi con vero valore efficace mostrano il valore corretto non solo per le forme d'onda sinusoidali, ma anche per le forme d'onda sinusoidali distorte, ad esempio da armoniche superiori o da forme d'onda quadrate o triangolari. Una funzione indispensabile quando in un circuito compaiono alimentatori a commutazione, azionamenti di inverter per motori, impianti HVAC, ecc.
• _VlowZ - Misura della tensione CA e CC in modalità a bassa impedenza. Il fenomeno comunemente chiamato "tensione fantasma" può rendere difficile la diagnosi delle reti di alimentazione, ad esempio negli edifici industriali. Questo fenomeno è causato dalla tensione che appare su un cavo non collegato in cui la tensione è stata indotta da un cavo collegato alla rete attraverso lo stesso canale. La funzione LowZ abbassa l'impedenza delle prese di misura del misuratore di 10 volte rispetto alla modalità di misurazione standard, quindi il misuratore, mentre campiona la tensione, assorbe una corrente leggermente superiore e scarica così la carica accumulata nel cavo. Il risultato è una misura di tensione senza tensione fantasma.
• NCV - rilevamento della tensione CA senza contatto con il metodo induttivo. Il misuratore rileva la presenza di tensione in un cavo isolato e può anche indicare il filo di fase.
• AUTO - regolazione automatica del campo di misura. Quando si misurano valori sconosciuti con un misuratore con regolazione manuale dell'intervallo tramite la manopola, le misure devono essere eseguite in sequenza dall'intervallo più ampio a quello che fornisce il risultato più preciso, altrimenti si rischia di danneggiare lo strumento. Nel caso di un multimetro con la funzione AUTO, invece, è sufficiente effettuare una misurazione e lo strumento troverà automaticamente l'intervallo ottimale. Lo strumento si avvia di default in modalità AUTO
• DATA HOLD - per mantenere sul display il valore misurato al momento
• PEAK HOLD - mantenimento sul display del valore più alto misurato tramite le sonde di misurazione
• Corrente di spunto - misurazione della corrente di spunto mediante sonde di misura. Lo strumento misurerà la corrente entro 100 ms dall'avvio del dispositivo.
• REL - funzione di valore relativo. Consente di azzerare le letture del misuratore. Necessaria in modalità di misurazione della corrente CC. Il sensore di Hall misura il valore del campo elettromagnetico ambientale e visualizza il risultato sul display. Prima di misurare la corrente CC, avvicinare il misuratore al cavo in esame, azzerarlo e quindi posizionare le pinze sul cavo in esame. In questo modo si otterrà un risultato indisturbato dai valori dell'indicazione del campo elettromagnetico ambientale.

Informazioni aggiuntive:

• Display LCD, risultato massimo visualizzato: 6000
• illuminazione dello schermo e del campo di prova delle pinze
• segnale acustico nel test di continuità per resistenze inferiori a 50Ω
• possibilità di attivare separatamente i test dei diodi e della continuità
• i morsetti si aprono fino a 25 mm e consentono di misurare un singolo filo con un diametro massimo di 25 mm
• sonde lunghe 14,5 cm
• lunghezza del cavo comprese le sonde: 97 cm
• diametro del cavo compreso l'isolamento: 3,5 mm

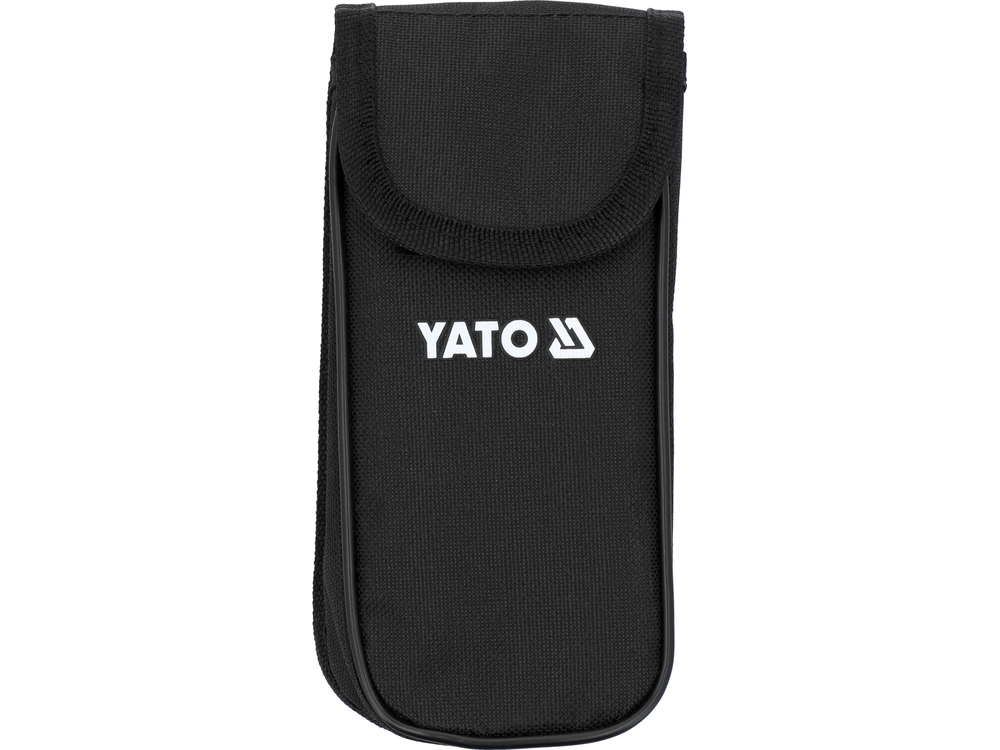

• il set comprende una custodia per il trasporto
• costruzione con protezione da sovraccarico
• spegnimento automatico del misuratore dopo 15 minuti di inattività
• possibilità di disattivare la modalità di spegnimento automatico
• indicatore di batteria scarica
• alimentazione: due batterie da 1,5 V (AAA)

Attenzione!

La misurazione della corrente con le pinze amperometriche viene eseguita solo su un singolo filo e un singolo cavo. Se si fissano le pinze su un cavo a più conduttori senza isolare il singolo conduttore, si otterrà un risultato errato o un flusso di corrente nullo.
