Miernik uniwersalny 81780 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych pomiarów elektrycznych.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-500 V
• pomiar napięcia stałego: D.C. 0-500 V
• pomiar natężenia prądu stałego: D.C. 0-5 A
• pomiar rezystancji: 0-2 MΩ
• test diody: I_F 1 mA, U_R 1,5 V

Dodatkowe pomiary:

• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

• dokładność pomiaru miernika 81780 dla tego zakresu to: ±(1,2% + 10), rozdzielczość 1 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość
• obliczenia: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 12,82 V*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,08 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik 81780 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik jest zgodny ze stanem faktycznym tylko dla prawidłowego przebiegu sinusoidalnego.

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999

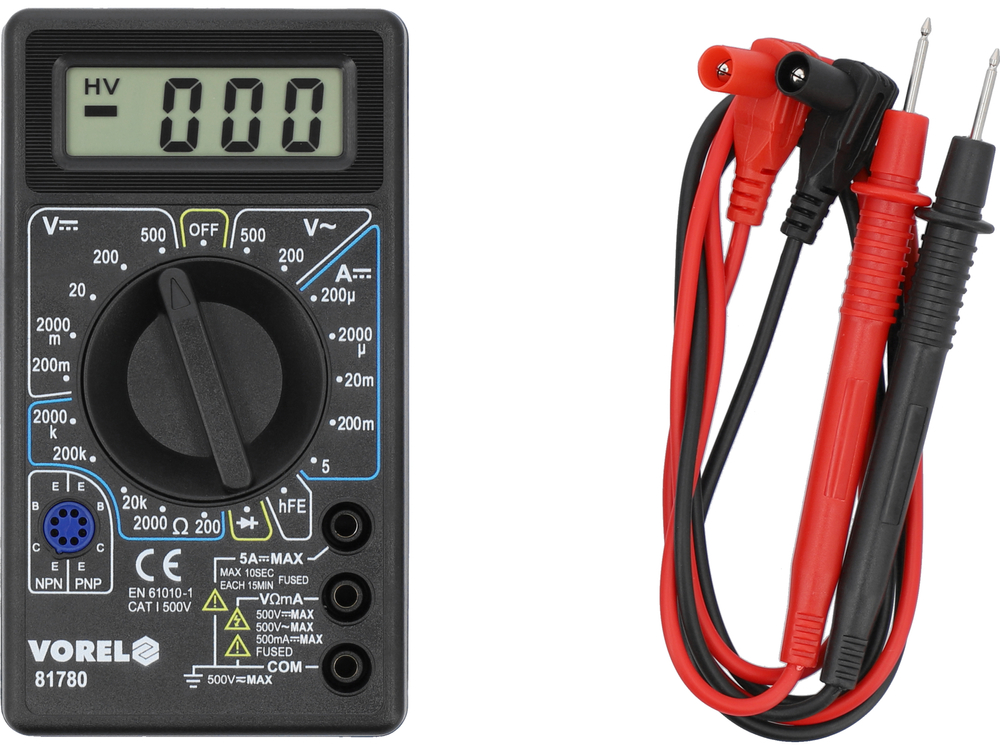

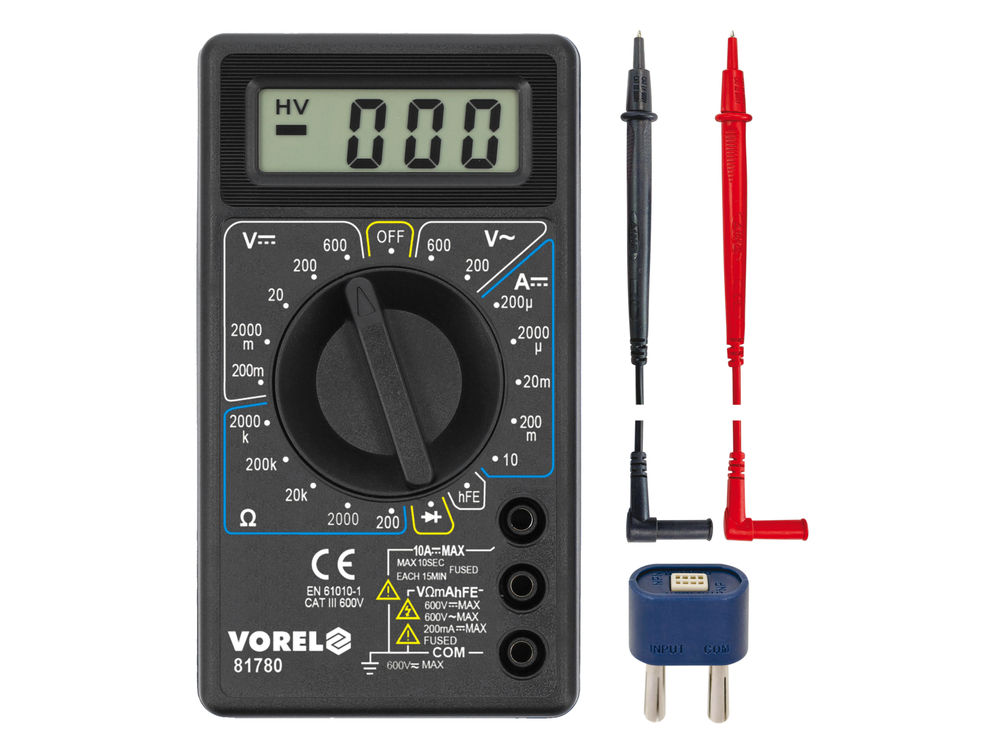

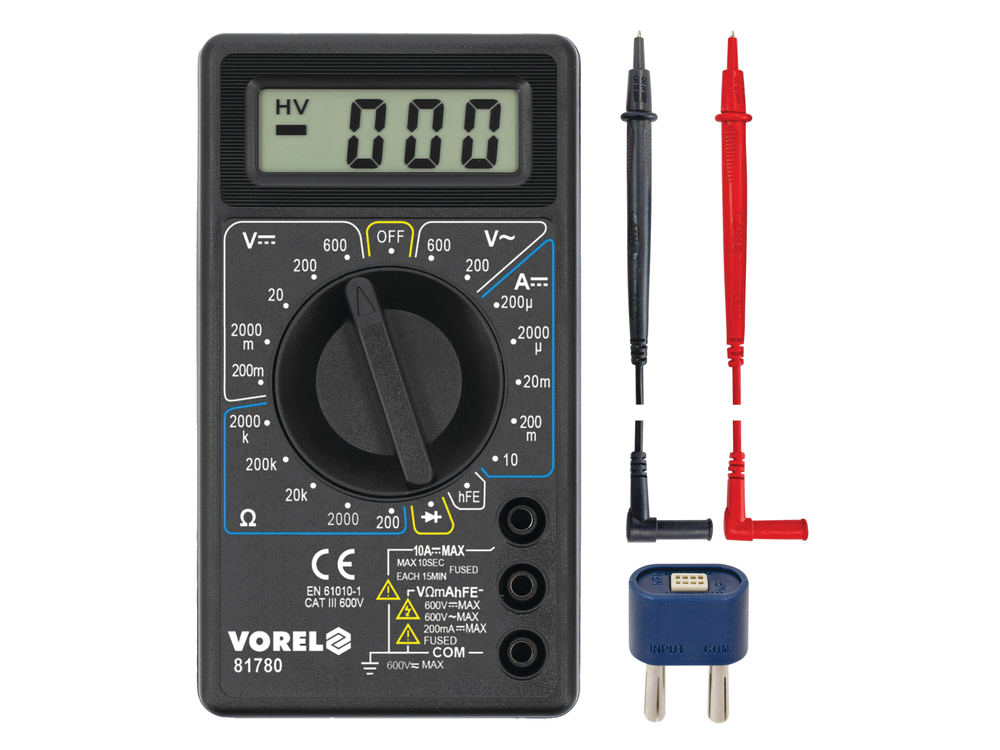

• w zestawie sondy pomiarowe
• konstrukcja z zabezpieczeniami przeciążeniowymi

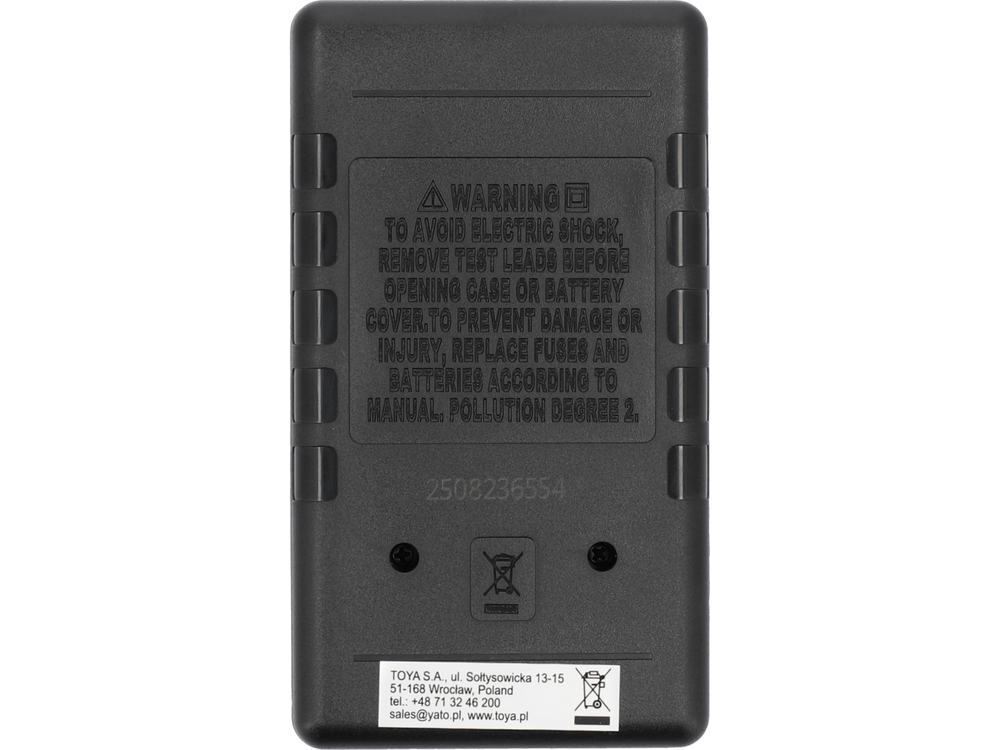

• obudowa z tworzywa sztucznego
• wskaźnik niskiego poziomu baterii
• zasilanie: bateria 9 V (6F22)

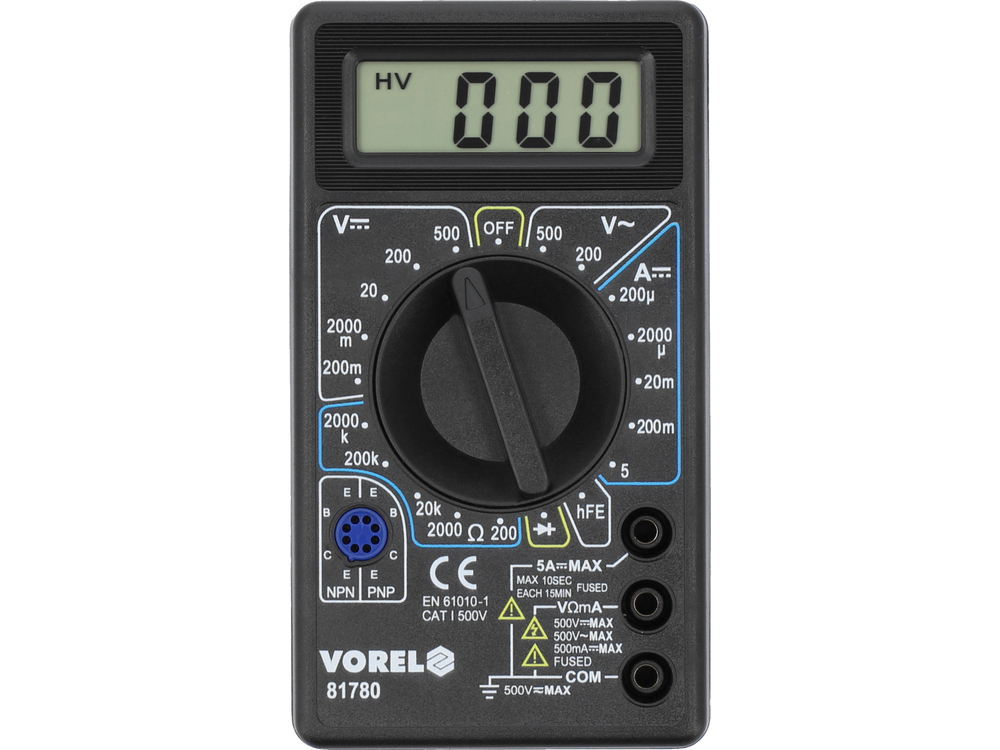

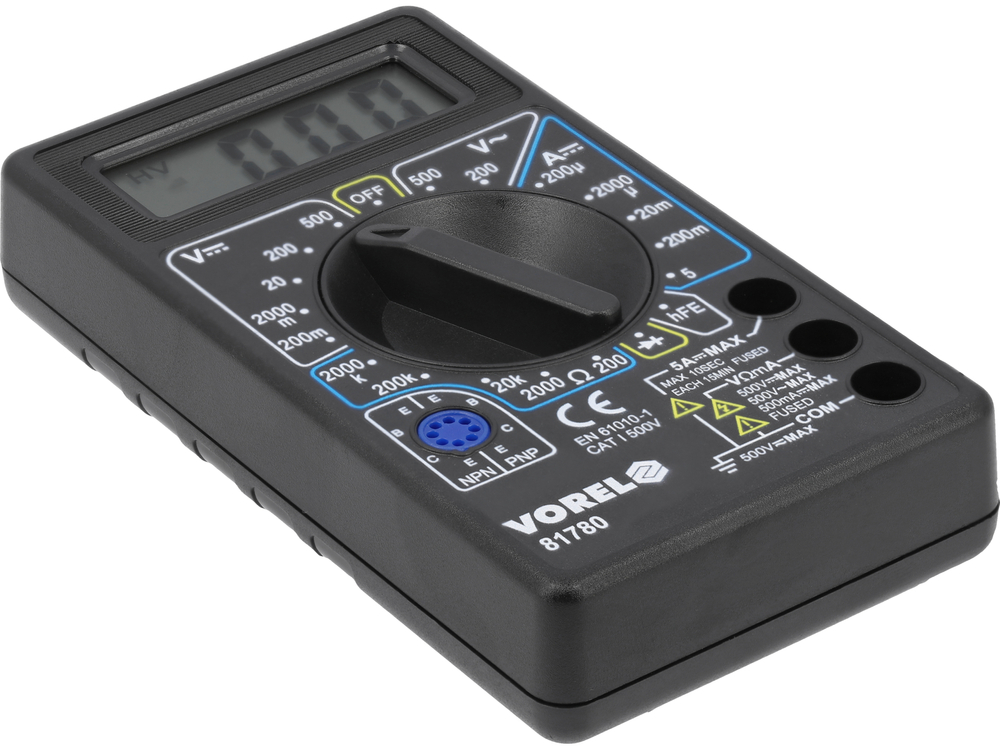

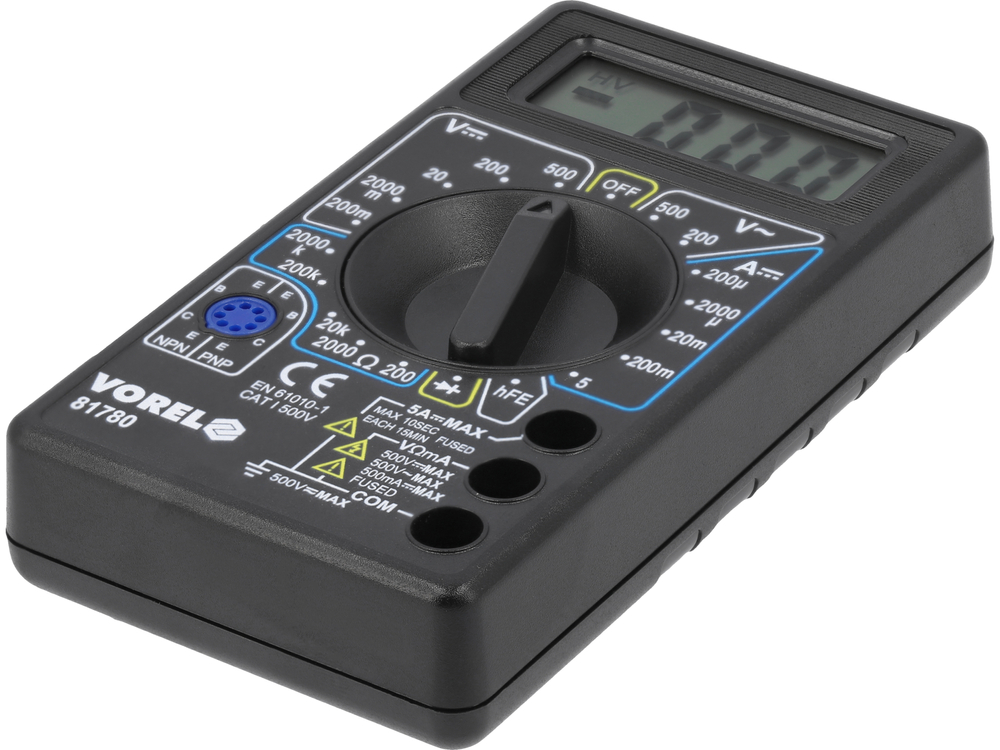

Opis wizualny:

Uwaga!

W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
