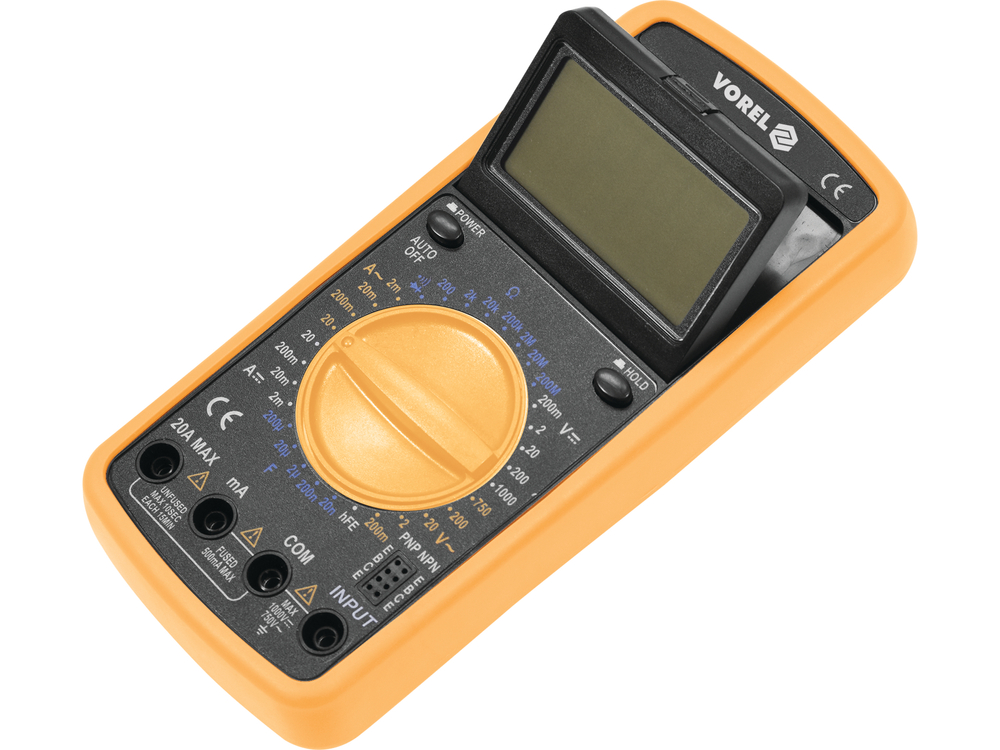

Miernik uniwersalny 81775 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Osadzony w ramce z regulacją kąta nachylenia wyświetlacz LCD możemy ustawić w dogodnej dla nas pozycji pracy.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-750 V
• pomiar napięcia stałego: D.C. 0-1000 V
• pomiar natężenia prądu przemiennego: A.C. 0-20 A
• pomiar natężenia prądu stałego: D.C. 0-20 A
• pomiar rezystancji: 0-200 MΩ
• test diody: I_F 1mA, U_R 1,5 V
• test ciągłości obwodu: 0-100 Ω

Dodatkowe pomiary:

• pomiar pojemności kondensatora: 0-200 μF
• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

• dokładność pomiaru miernika 81775 dla tego zakresu to: ±(1.2% + 5), rozdzielczość 1 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1,2%) + 5 x rozdzielczość
• obliczenia: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 7,82 V*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,3 A*

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik 81775 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik jest zgodny ze stanem faktycznym tylko dla prawidłowego przebiegu sinusoidalnego.

Wbudowane funkcje:

• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 Ω
• automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 100 Ω (brak możliwości ustawienia miernika tylko na test diody)

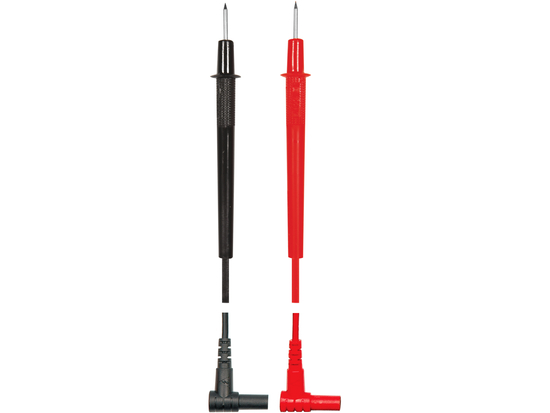

• w zestawie sondy pomiarowe
• konstrukcja z zabezpieczeniami przeciążeniowymi, gniazdo pomiarowe 20 A bez bezpiecznika
• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• automatyczne wyłączenie się miernika po 15 minutach bezczynności
• wskaźnik niskiego poziomu baterii
• zasilanie: bateria 9 V (6F22)

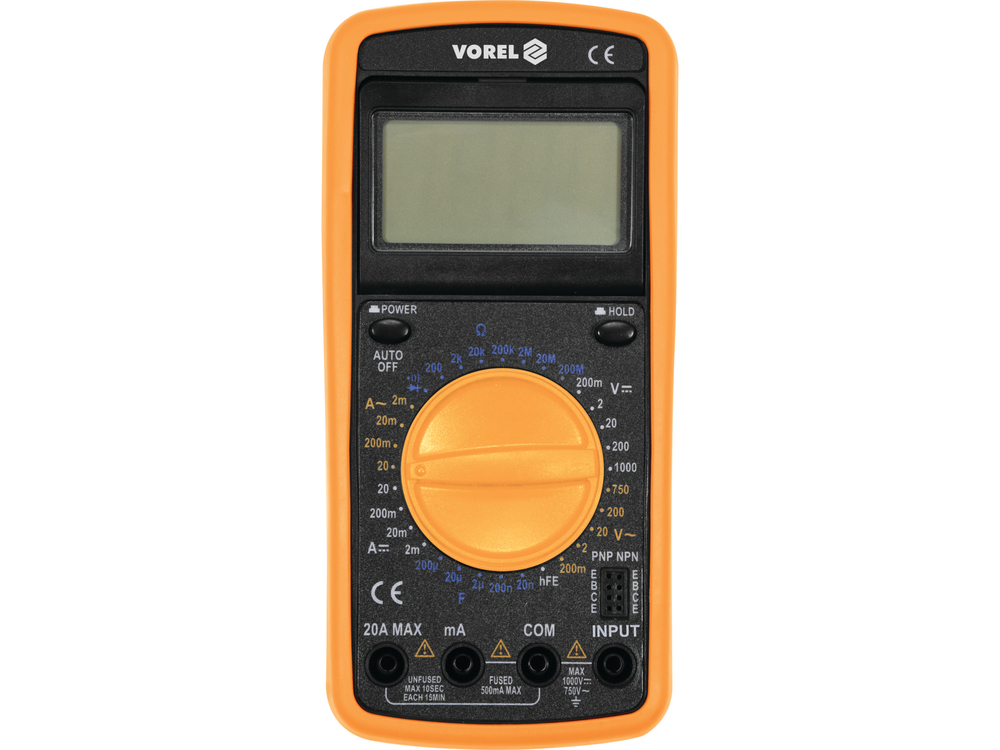

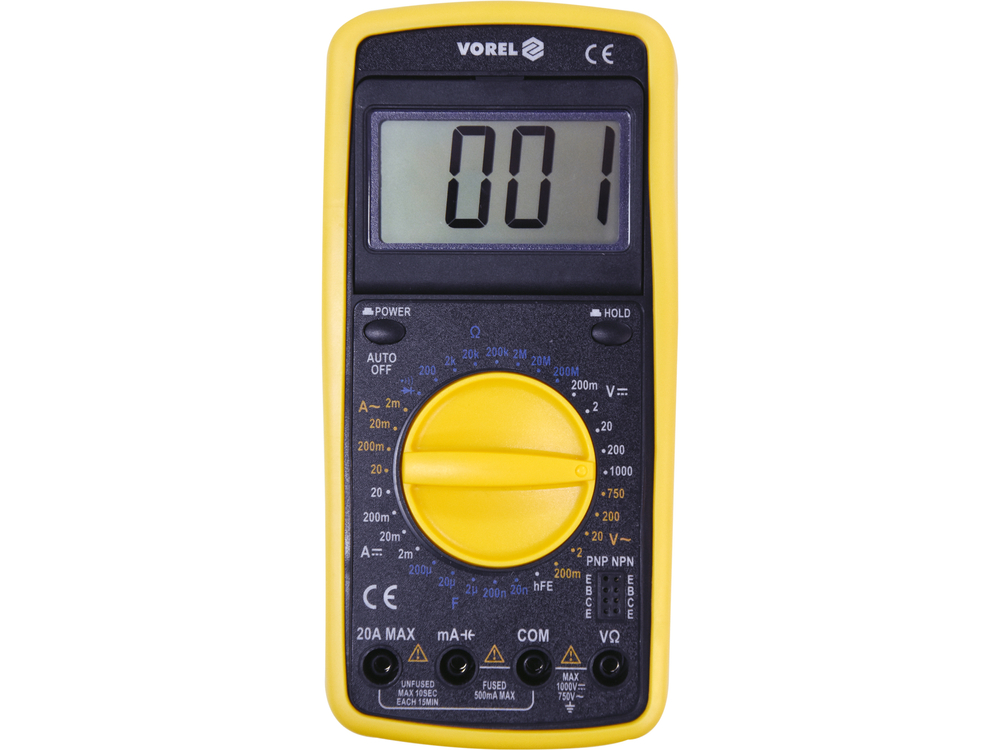

Opis wizualny:

Uwaga!

W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
