MIERNIK CĘGOWY
MIERNIK CĘGOWY
MIERNIK CĘGOWY
MIERNIK CĘGOWY
MIERNIK CĘGOWY
MIERNIK CĘGOWY
MIERNIK CĘGOWY
MIERNIK CĘGOWY

YT-73092

MIERNIK CĘGOWY

  • multimetr
94,71 zł
brutto / szt.
Kup teraz, zapłać za 30 dni
Kup na raty
Oficjalny sklep producenta
Bezpieczne zakupy
Marka
Symbol
YT-73092
Kod producenta
5906083056161
Seria
Pomiar napięcia przemiennego
0-600 V a.c.
Pomiar napięcia stałego
0-600 V d.c.
Prąd przemienny
0-600 A
Pomiar rezystancji
0-60 MΩ
Pomiar pojemności
0-20 mF
Pomiar częstotliwości
0-60 MHz
Test ciągłości obwodu
0-120 Ω
Test przewodzenia
tak
Test diody
TAK
Test baterii
tak
Bezkontaktowe wykrywanie napięcia przemiennego NCV
tak
Filtr dolnoprzepustowy VFC
tak
Wymiary
191x70x31 mm
Materiał
ABS
Maks. rozwarcie cęgów
26 mm
Maks. średnica przewodu do pomiaru za pomocą cęgów
18 mm
Rodzaj wyświetlacza
LCD
Zakres wyświetlacza
5999
Podświetlenie LED
TAK
Sygnał dźwiękowy
tak
Automatyczny zakres pomiaru
tak
Wyłączanie automatyczne
15 min
Data Hold
tak
Częstotliwość próbkowania
2.5-3 razy na sekundę
TRUE RMS
tak
Funkcja latarki
TAK
Zasilanie
bateryjne
Rodzaj baterii
2x1.5V; AAA
Zakres temperatury pracy
0~40 ˚C
Temperatura przechowywania
-10 ~ +50 ˚C
Masa
0.19 kg
Zastosowanie
elektryczne

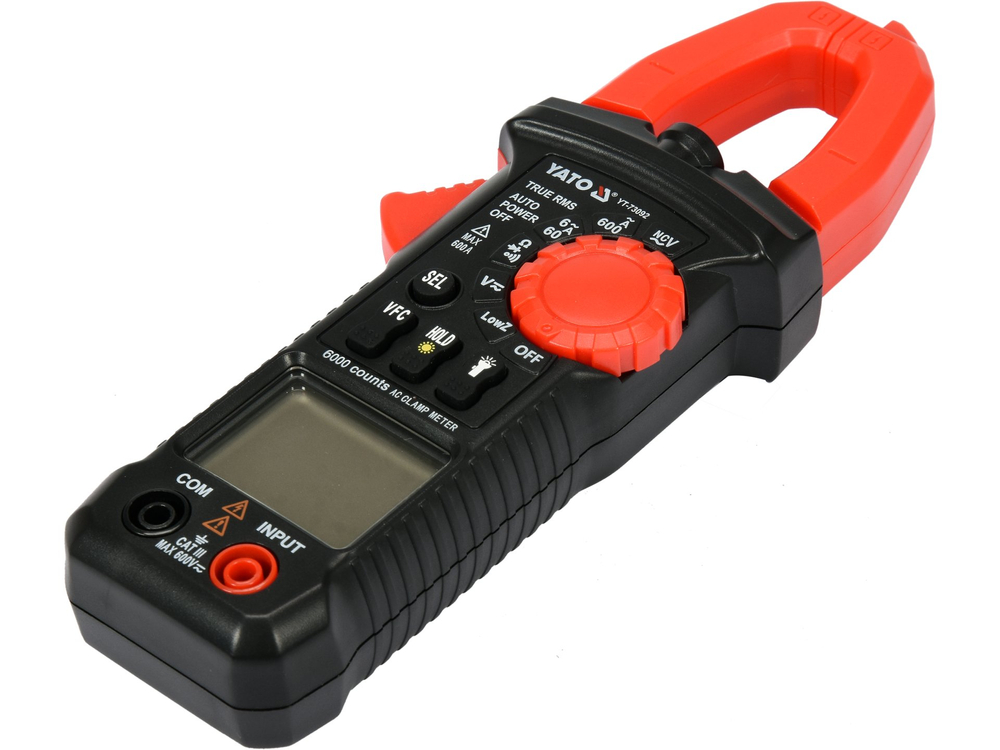

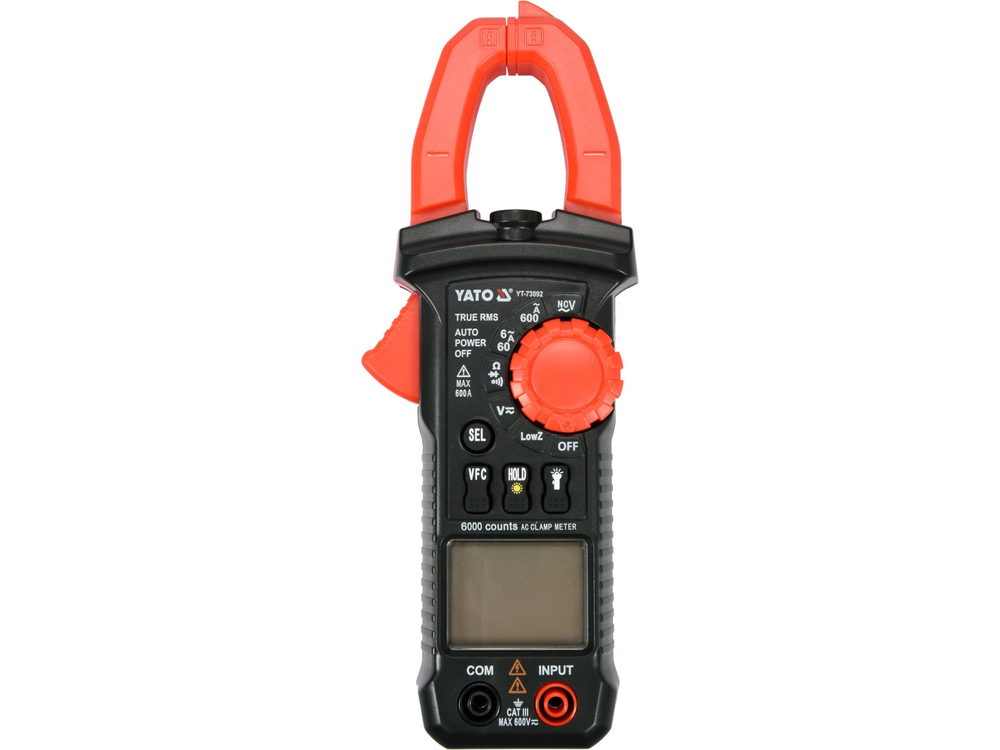

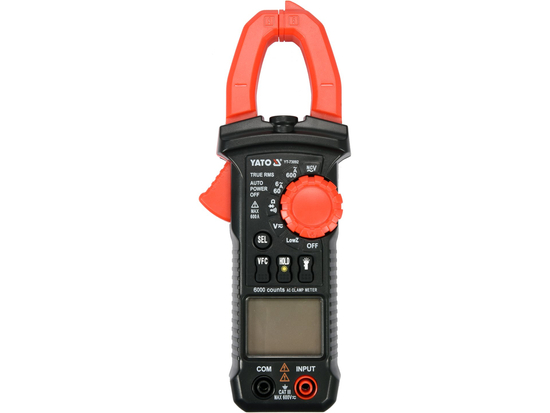

Miernik cęgowy uniwersalny YT-73092 z automatycznym zakresem dla większości wskazań umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Miernik został wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu przemiennego w pojedynczym przewodzie metodą indukcyjną. Pomiar odbywa się bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania i umożliwia zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych.

Podstawowe pomiary:

  • pomiar napięcia przemiennego: A.C. 0-600 V, TRUE RMS + V.F.C. + LowZ
  • pomiar napięcia stałego: D.C. 0-600 V, LowZ
  • pomiar natężenia prądu przemiennego: A.C. 0-600 A, TRUE RMS + V.F.C.
  • pomiar rezystancji: 0-60 MΩ
  • test diody: IF 1 mA, UR 2.3 V
  • test ciągłości obwodu: 0-120 Ω

Dodatkowe pomiary:

  • pomiar napięcia przemiennego w trybie niskiej impedancji: A.C. 0-600 V
  • pomiar napięcia stałego w trybie niskiej impedancji: D.C. 0-600 V
  • bezkontaktowe wykrywanie napięcia przemiennego: NCV

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A

  • dokładność pomiaru miernika YT-73092 dla tego zakresu to : ±(2.5%+10), rozdzielczość 0.01 A
  • obliczenia błędu pomiaru wzór: (wynik pomiaru x 2.5%) + 10 x rozdzielczość
  • obliczenia: (30 x 2.5%) + 10 x 0.01 = 0,75 + 0,1 = 0,8 A

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,85 A

  • wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 3,3 V
  • wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,116 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

  • TRUE RMS - miernik z tą funkcją oblicza realną wartość skuteczną napięcia i natężenia prądu przemiennego zarówno dla przebiegów sinusoidalnych jak i nie sinusoidalnych. Urządzenie najpierw mierzy rzeczywistą wartość sinusoidy w kilku odstępach czasowych → następnie wyniki pomiarów podnosi do kwadratu → sumuje je → oblicza średnią → a na koniec wynik średniej pierwiastkuje. Wynik pomiaru to realna wartość skuteczna napięcia/natężenia prądu przemiennego nawet dla odkształconej sinusoidy czy przebiegu prostokątnego
  • NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy
  • LowZ - pomiar napięcia AC i DC w trybie niskiej impedancji. Zjawisko o potocznej nazwie ghost voltage może utrudnić diagnostykę sieci zasilania np. w budynkach przemysłowych. Polega ono na pojawieniu się napięcia na niepodłączonym przewodzie, w którym zaindukowało się napięcie od poprowadzonego tym samym kanałem podłączonego do sieci przewodu. Funkcja LowZ obniża impedancję gniazd pomiarowych miernika 10-cio krotnie w porównaniu do standardowego trybu pomiaru, wówczas miernik próbkując napięcie pobiera delikatnie wyższy prąd i tym samym rozładowuje nagromadzony w przewodzie ładunek. W efekcie otrzymujemy pomiar napięcia pozbawiony tzw ghost voltage.
  • V.F.C. - filtr dolnoprzepustowy. Funkcja ma swoje zastosowanie np. podczas pomiarów napięcia wyjściowego sterownika silnika elektrycznego, który wykorzystuje zmianę częstotliwości i napięcia do sterowania prędkością silnika (sterowniki VFD). Po aktywowaniu funkcji miernik filtruje zakłócenia wysokiej częstotliwości pochodzące np. z sygnału PWM i pozostawia tylko niską częstotliwość. Dzięki temu filtr umożliwia dokładny pomiar wartości skutecznej napięcia/natężenia prądu płynącego do silnika
  • AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO
  • SEL - zmiana trybu pomiary np. z pomiaru napięcia AC na DC, przełączanie testu diody na test ciągłości obwodu lub pomiar rezystancji
  • HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

  • wyświetlacz LCD, maksymalny wyświetlany wynik: 5999
  • podświetlenie ekranu
  • podświetlenie pola pomiarowego cęgów
  • sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 60 Ω
  • możliwość włączenia testów diody i ciągłości obwodu osobno
  • cęgi rozwierają się do 26 mm i umożliwiają pomiar pojedynczego przewodu o max. średnicy do 18 mm

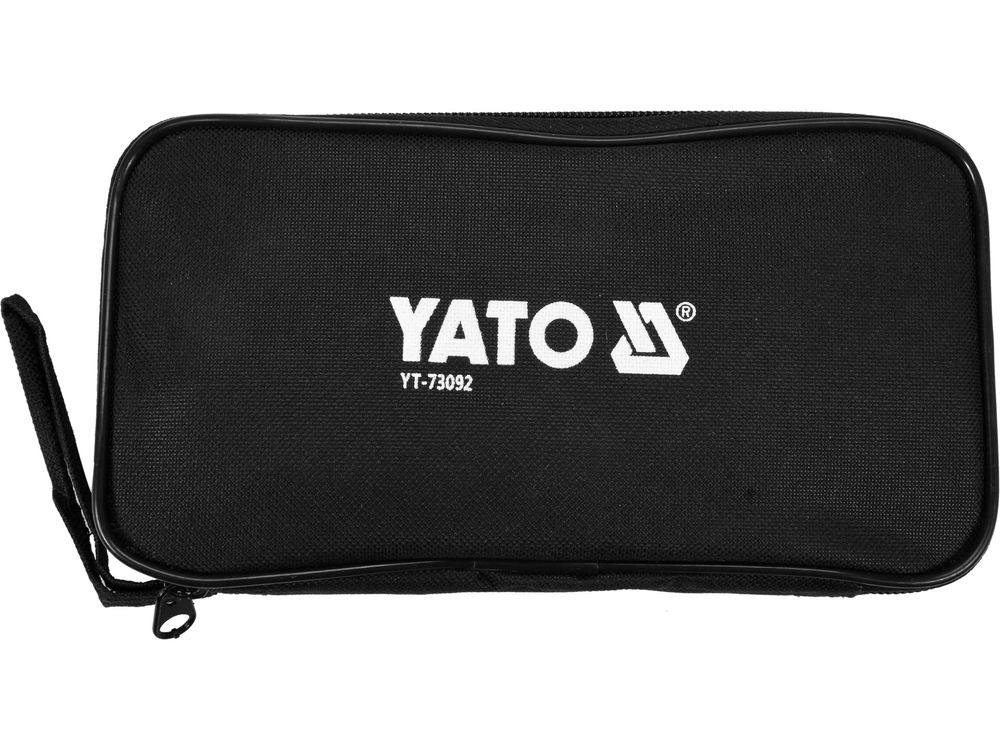

  • w zestawie sondy pomiarowe oraz pokrowiec
  • konstrukcja z zabezpieczeniami przeciążeniowymi
  • automatyczne wyłączenie się miernika po 15 minutach bezczynności
  • wskaźnik niskiego poziomu baterii
  • zasilanie: dwie baterie 1,5 V (AAA)



Opis wizualny:



opis

Uwaga!

Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.
