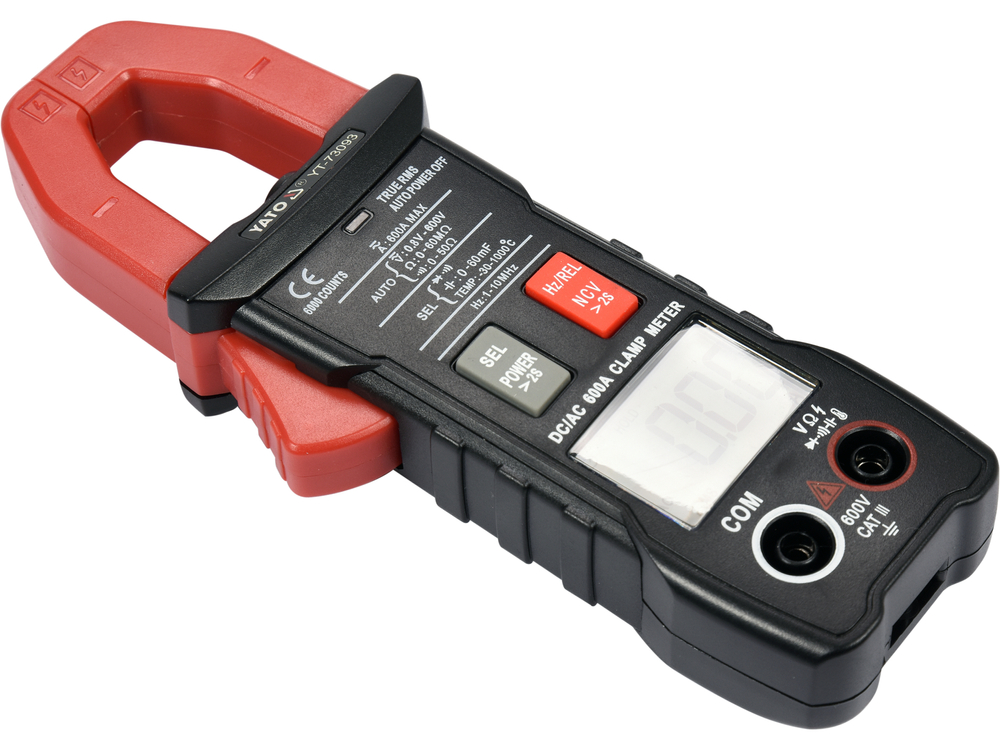

Miernik cęgowy uniwersalny YT-73093 z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych. Miernik został wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu stałego jak i przemiennego w pojedynczym przewodzie za pomocą wbudowanego czujnika HALL'a. Pomiar odbywa się bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania i umożliwia zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych. Przewody sond pomiarowych posiadają silikonową, elastyczną i odporną na wysokie temperatury izolację.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-600 V, TRUE RMS
• pomiar napięcia stałego: D.C. 0-600 V
• pomiar natężenia prądu przemiennego: A.C. 0-600 A, TRUE RMS
• pomiar natężenia prądu stałego: D.C. 0-600 A
• pomiar rezystancji: 0-60 MΩ
• test diody: I_F 5 mA, U_R 3 V
• test ciągłości obwodu: 0-50 Ω

Dodatkowe pomiary:

• pomiar pojemności kondensatora: 0-60 mF
• pomiar częstotliwości: 0-10 Mhz
• pomiar temperatury: -30 do 1000 °C
• bezkontaktowe wykrywanie napięcia przemiennego: NCV

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A

• dokładność pomiaru miernika YT-73093 dla tego zakresu to : ±(2.0%+30), rozdzielczość 0.01 A
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 30 x rozdzielczość
• obliczenia: (30 x 2%) + 30 x 0.01 = 0,6 + 0,3 = 0,90 A

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,90 A.

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 4,175 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,09 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

• TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
• NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy
• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
• PEAK HOLD - zachowanie na wyświetlaczu najwyższej mierzonej wartości za pomocą sond pomiarowych
• INRUSH current - pomiar prądu rozruchowego za pomocą cęgów pomiarowych. Miernik wykona pomiar natężenia prądu w ciągu 100 ms od uruchomienia urządzenia

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 6000
• podświetlenie ekranu oraz pola pomiarowego cęgów
• automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 50Ω (brak możliwości ustawienia miernika tylko na test diody)
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω
• cęgi rozwierają się do 25 mm i umożliwiają pomiar pojedynczego przewodu o max średnicy do 25 mm
• sondy pomiarowe o długości 14,5 cm
• długość przewodu wraz z sondami: 97 cm
• średnica przewodu wraz z izolacją: 3,5 mm
• do zestawu dołączono pokrowiec
• konstrukcja z zabezpieczeniami przeciążeniowymi
• automatyczne wyłączenie się miernika po 15 minutach bezczynności
• możliwość wyłączenia trybu automatycznego wyłączenia urządzenia
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1,5 V (AAA)

Opis wizualny:

Uwaga!

Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.
