81772

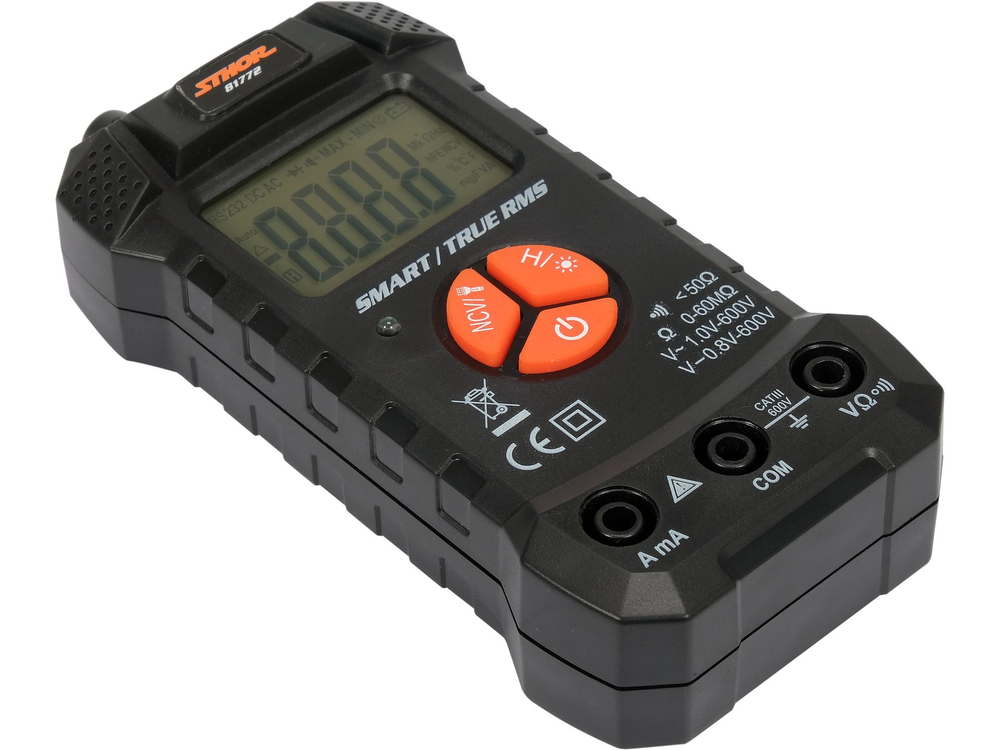

MIERNIK SMART UNIWERSALNY TRUE RMS
- Multimetr dla początkującego
Miernik uniwersalny smart marki STHOR o symbolu 81772 z funkcją TRUE RMS oraz z automatycznym zakresem dla każdego pomiaru. Miernik nie tylko automatycznie dobierze zakres pomiarowy, ale również samodzielnie ropozna czy w danym momencie mierzymy rezystancję, ciągłość obwodu, napięcie prądu stałego lub przemiennego. Dzięki temu miernik jest bardzo prosty w obsłudze. W standardowych miernikach jeszcze przed pomiarem musimy sami ustawić właściwy zakres pomiarowy i typ pomiaru. W tym miernku, po włączeniu, wystarczy przyłożyć sądy pomiarowe np. do biegunów akumulatora, a następnie odczytać wynik.
Podstawowe pomiary
- pomiar napięcia przemiennego: A.C. 0-600V, TRUE RMS
- pomiar napięcia stałego: D.C. 0-600V
- pomiar natężenia prądu przemiennego: A.C. 0-10A, TRUE RMS
- pomiar natężenia prądu stałego: D.C. 0-10A
- pomiar rezystancji: 0-60MΩ
- test ciągłości obwodu: 0-50Ω
Dodatkowe pomiary
- bezkontaktowe wykrywanie napięcia przemiennego: NCV
Dokładność pomiaru
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V
- dokładność pomiaru miernika 81772 dla tego zakresu to : ±(1,0% + 3), rozdzielczość 0.1V
- obliczenia błędu pomiaru wzór: (wynik pomiaru x 1.0%) + 3 x rozdzielczość
- obliczenia: (235 x 1,0%) + 3 x 0.1 = 2,35 + 0,3 = 2,65V
Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 2,65V
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,09V
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,164A
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
Wbudowane funkcje
- TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
- NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie za pomocą czujnika NCV na czole urządzenia;
- AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny;
- SMART - automatyczne rozpoznanie typu pomiaru. Miernik sam rozpozna czy dokonujemy pomiaru napięcia prądu stałego lub przemiennego. W przypadku braku obecności napięcia miernik automatycznie przechodzi w tryb pomiaru rezystancji obwodu;
- DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości.
Dodatkowe informacje
- wyświetlacz LCD, maksymalny wyświetlany wynik: 5999
- podświetlenie ekranu
- sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω

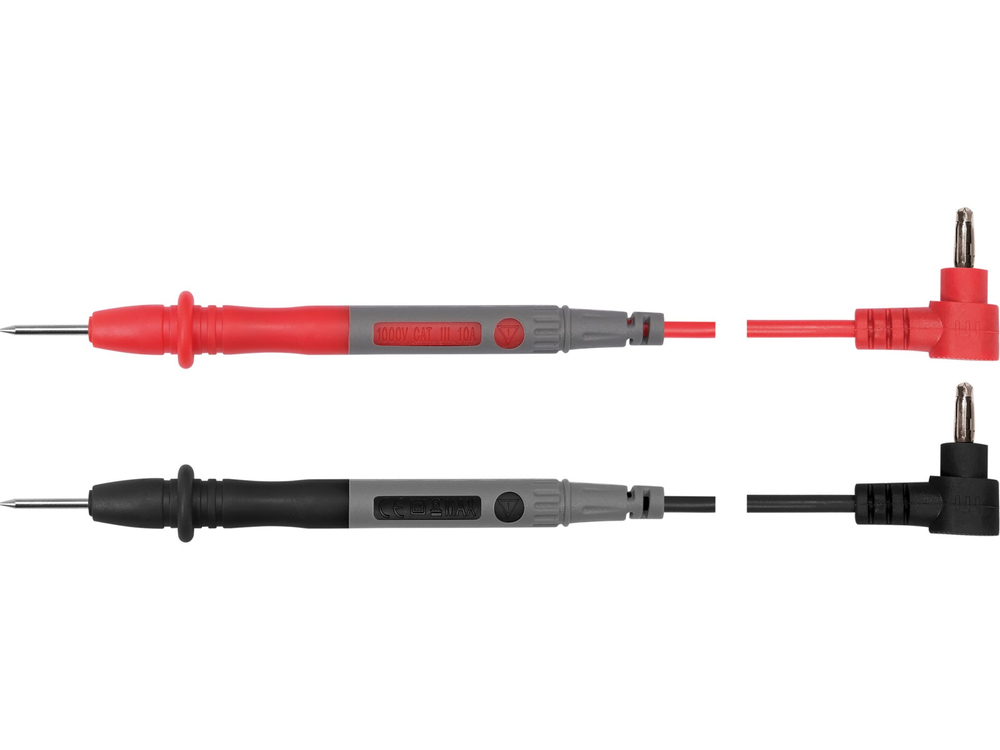

- w zestawie sondy pomiarowe o długości 12 cm
- długość przewodu wraz z sondami: 84 cm
- średnica przewodu wraz z izolacją: 3,5 mm
- obudowa z tworzywa ABS
- automatyczne wyłączenie się miernika po 15 minutach bezczynności
- wskaźnik niskiego poziomu baterii

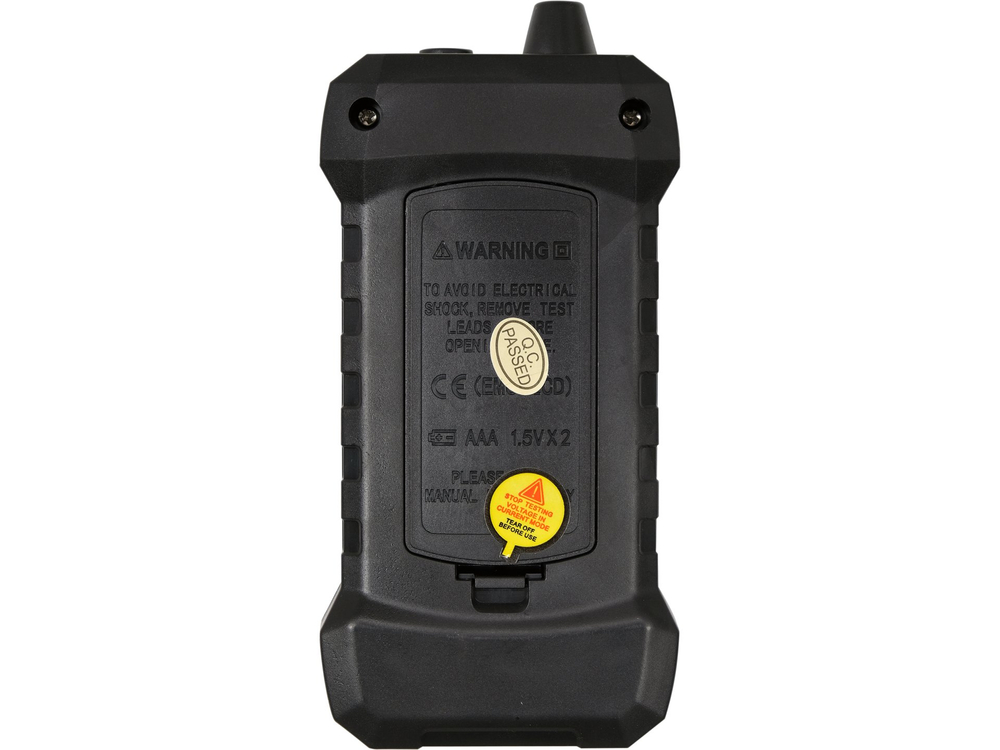

- zasilanie: dwie baterie 1.5 V (AAA)

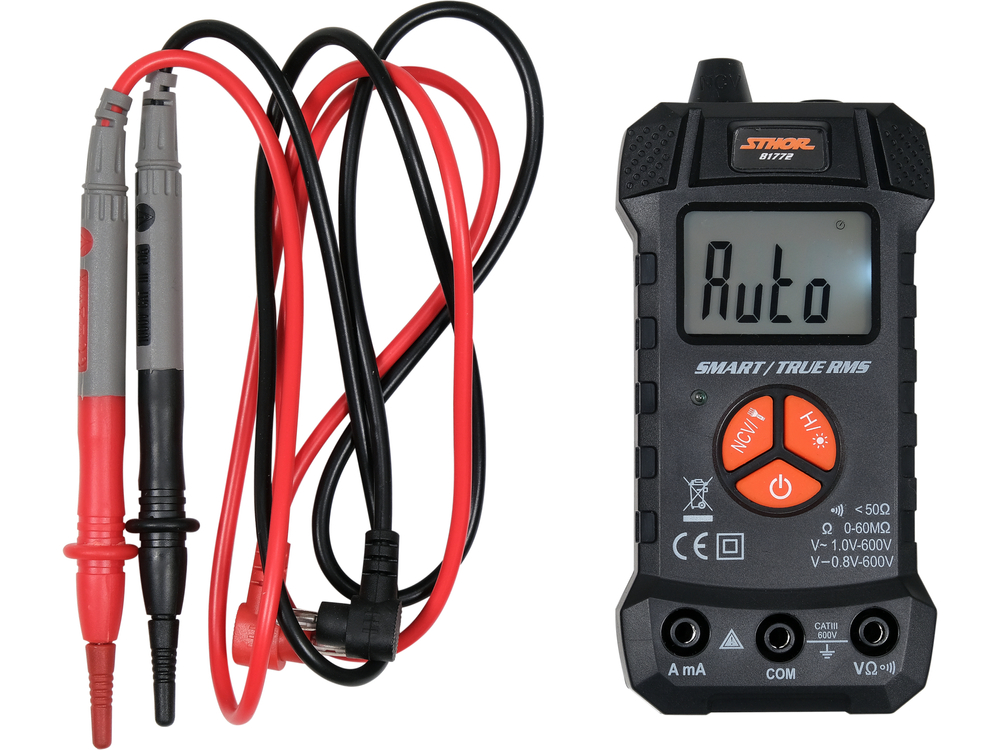

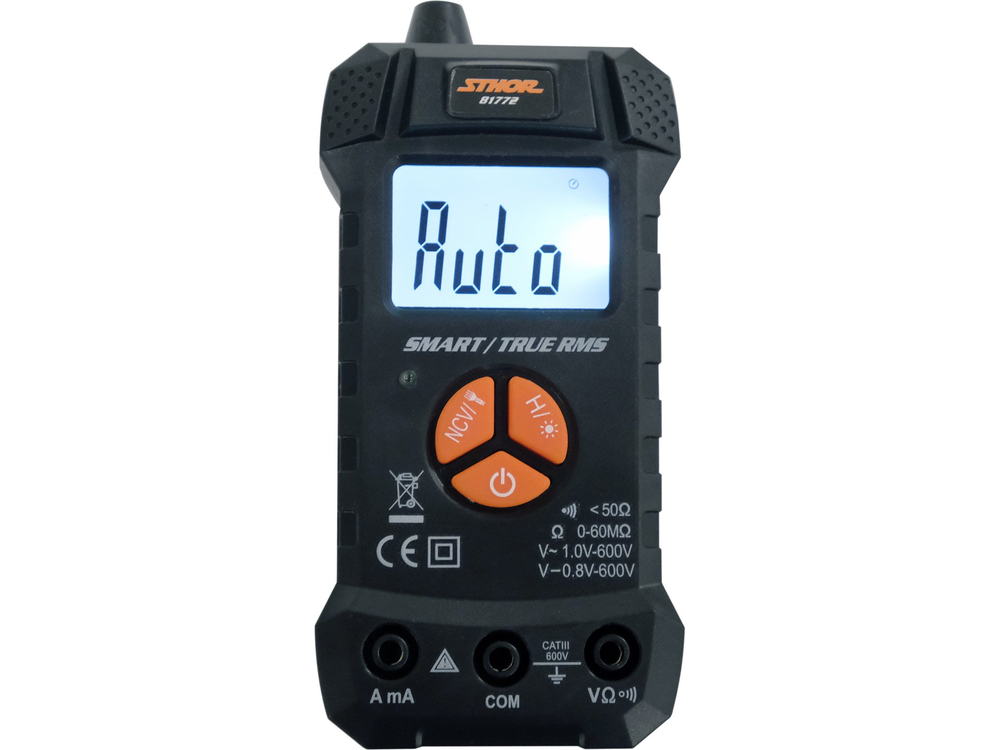

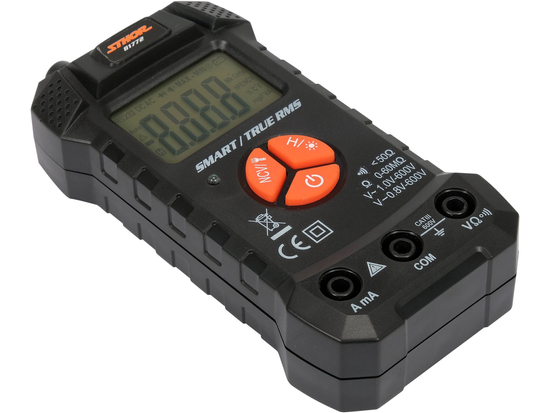

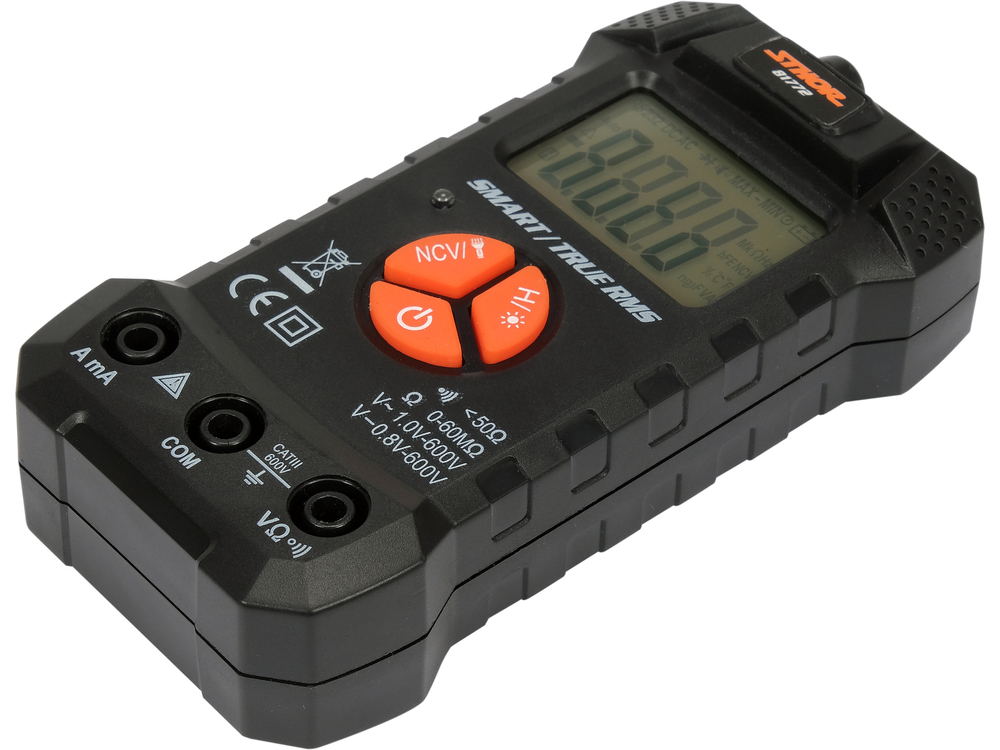

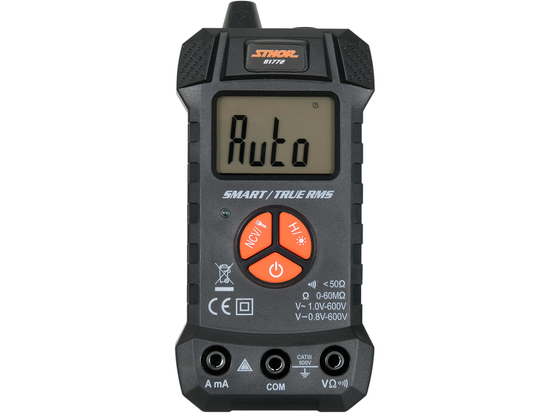

Opis wizualny
