YT-730894
MIERNIK CYFROWY TRUE RMS LCD 4000

















Miernik uniwersalny z funkcją TRUE RMS oraz automatycznym zakresem dla każdego pomiaru. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych.

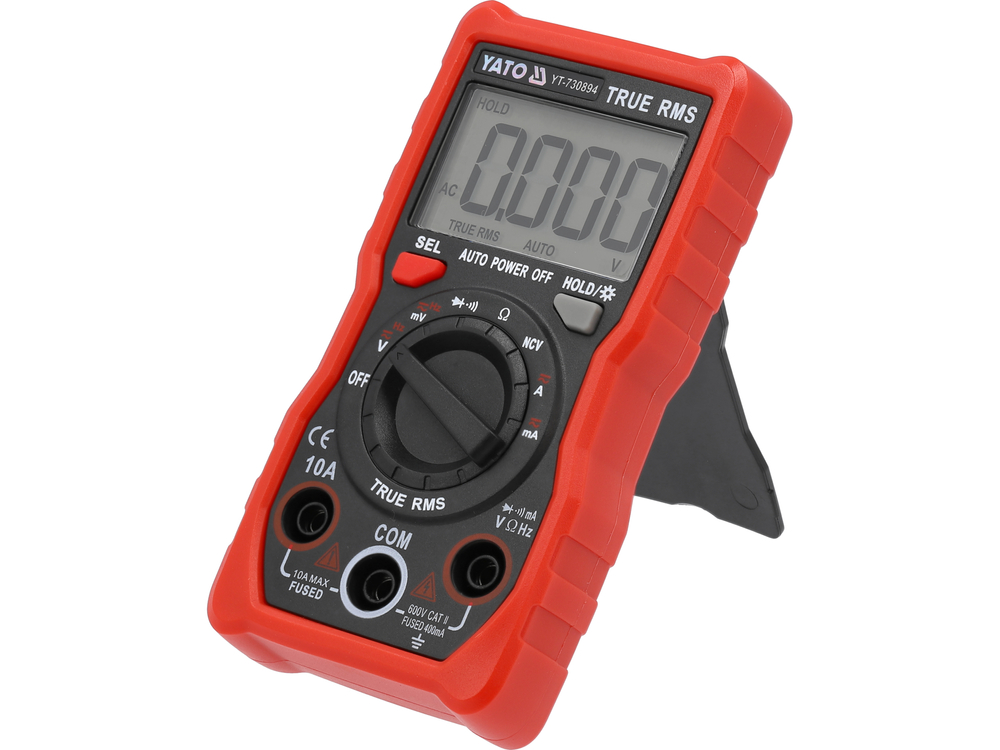

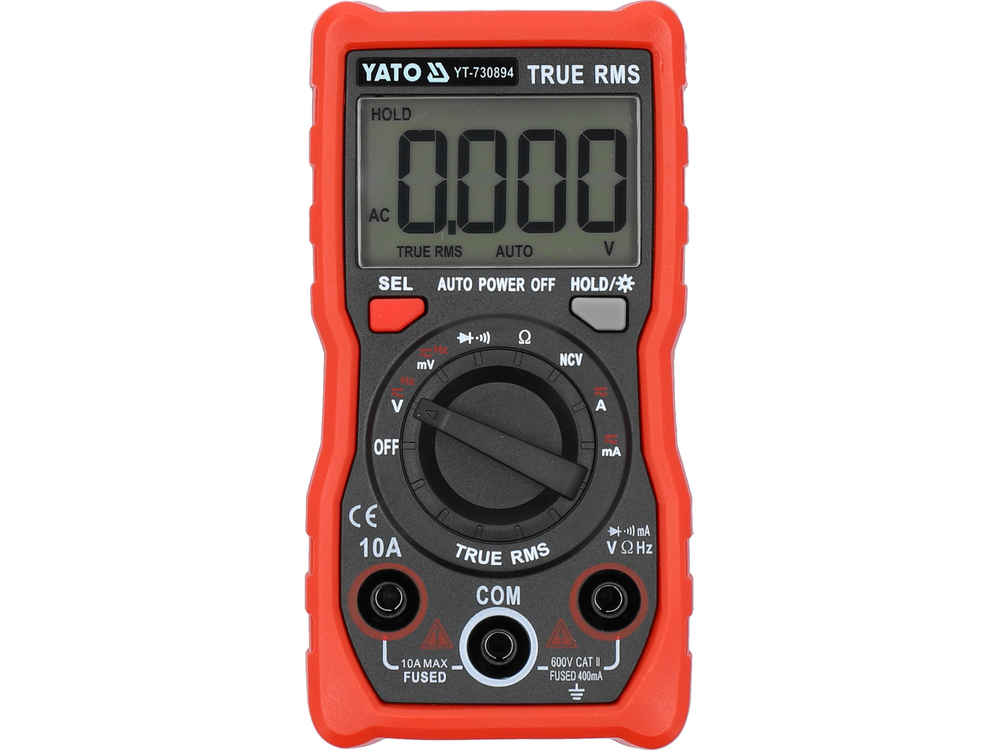

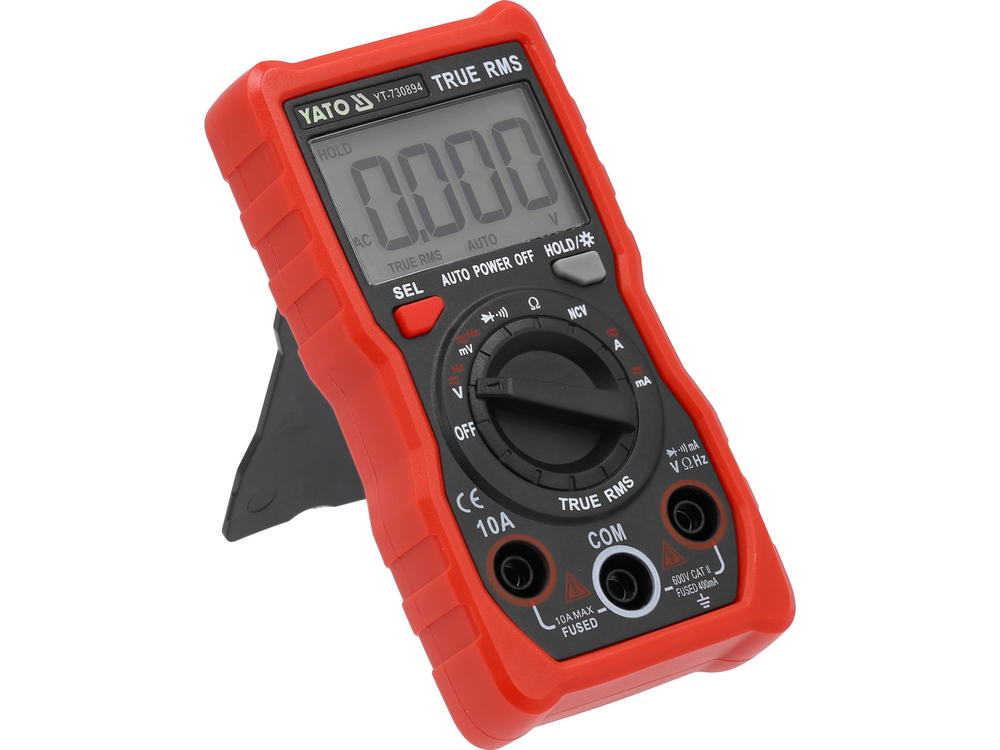

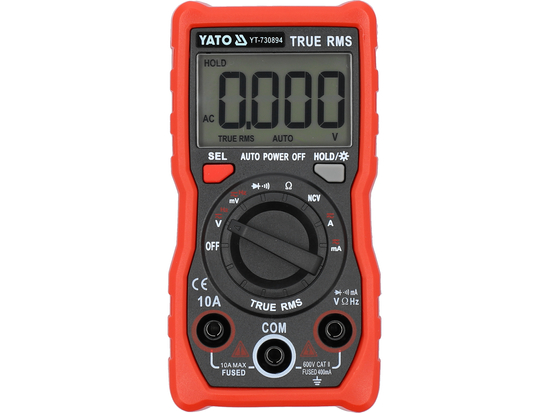

Miernik ma duży podświetlany wyświetlacz LCD oraz szybki i precyzyjny układ pomiarowy. Solidna obudowa doposażona jest w czerwony holster z PVC, który ogranicza ryzyko uszkodzeń podczas upadku oraz - dzięki swojej antypoślizgowej stukturze - wyślizgnięcie się z rąk.
Pomiary podstawowe:
- napięcia przemiennego: A.C. 0-600 V, TRUE RMS (40-1000 Hz)
- napięcia stałego: D.C. 0-600 V
- natężenia prądu przemiennego: A.C. 0-10 A, TRUE RMS (40-1000 Hz)
- natężenia prądu stałego: D.C. 0-10 A
- rezystancji: 0-40 MΩ
- test diody: IF 0,3 mA, UR 2,3 V
- test ciągłości obwodu: 0-50 Ω
Pomiary dodatkowe:
- częstotliwości: 0-3 Mhz
- bezkontaktowe wykrywanie napięcia przemiennego: NCV
Dokładność pomiaru:
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru 235 V:
- dokładność pomiaru miernika YT-730894 dla tego zakresu to: ±(1% + 3), rozdzielczość 0,1 V
- obliczenia błędu pomiaru wzór: (wynik pomiaru x 1%) + 3 x rozdzielczość
- obliczenia: (235 x 1%) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V
Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 2,65 V
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,09 V
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,15 A
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
Funkcje:
- TRUE RMS - miernik wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
- NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie za pomocą czujnika NCV na czole urządzenia
- AUTO - automatyczne dopasowanie zakresu pomiaru (wystarczy jeden pomiar), uruchamiane domyślnie. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
- SEL - zmiana trybu pomiaru, np. z pomiaru napięcia AC na DC
- HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
Dodatkowe informacje:
- wyświetlacz LCD, maksymalny wyświetlany wynik: 3999
- podświetlenie ekranu
- sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 Ω
- automatyczne przełączanie się testu diody na test ciągłości przy rezystancji obwodu poniżej 50 Ω (brak możliwości ustawienia miernika tylko na test diody)

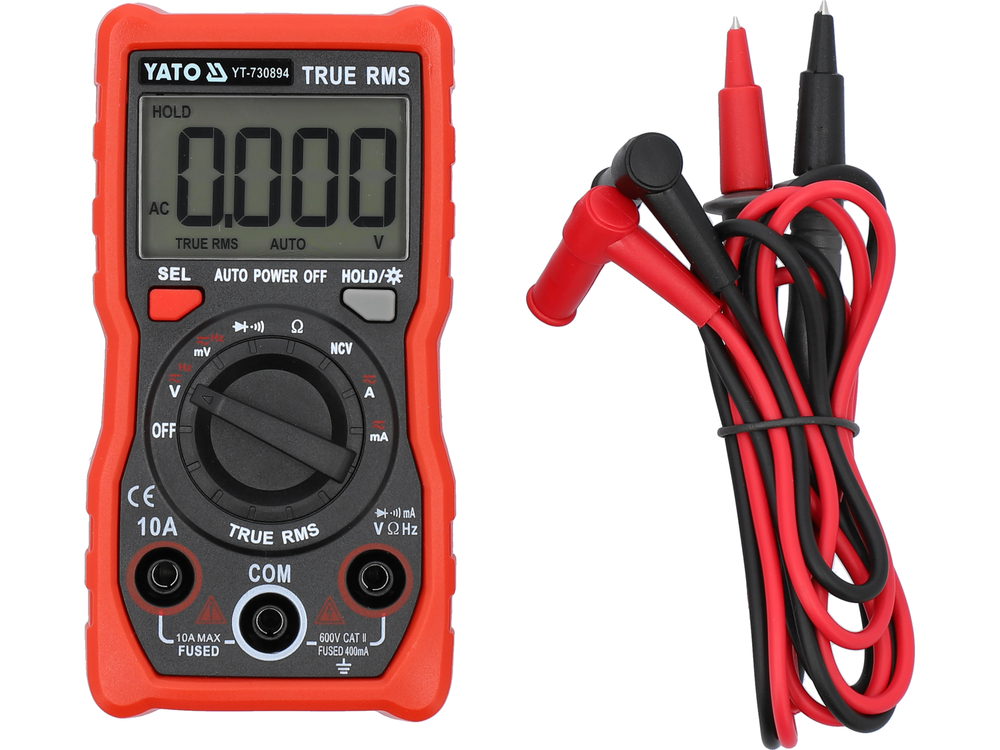

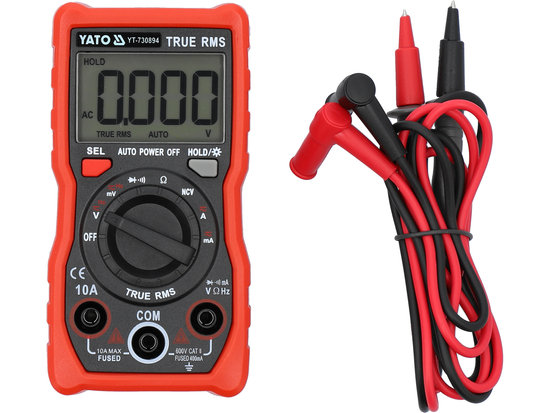

- sondy pomiarowe o długości 12 cm
- długość przewodu wraz z sondami: 80 cm
- średnica przewodu wraz z izolacją: 3 mm
- izolacja przewodów: PVC
- konstrukcja z zabezpieczeniami przeciążeniowymi
- obudowa z tworzywa ABS
- automatyczne wyłączenie się miernika po 15 minutach bezczynności (możliwość wyłączenia tej funkcji)

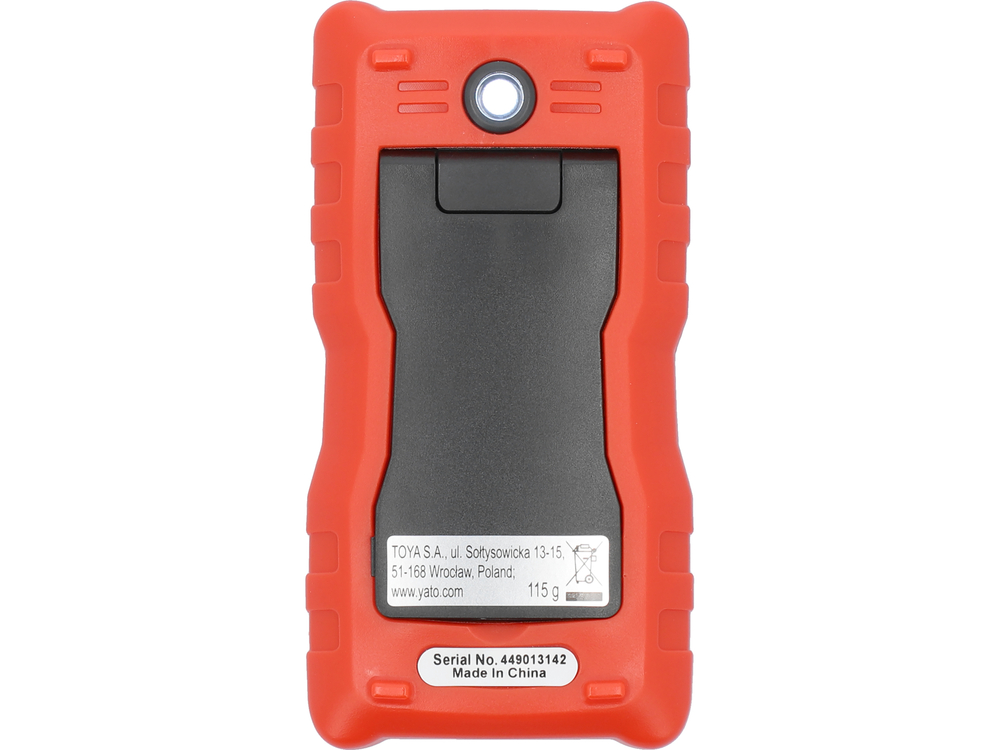

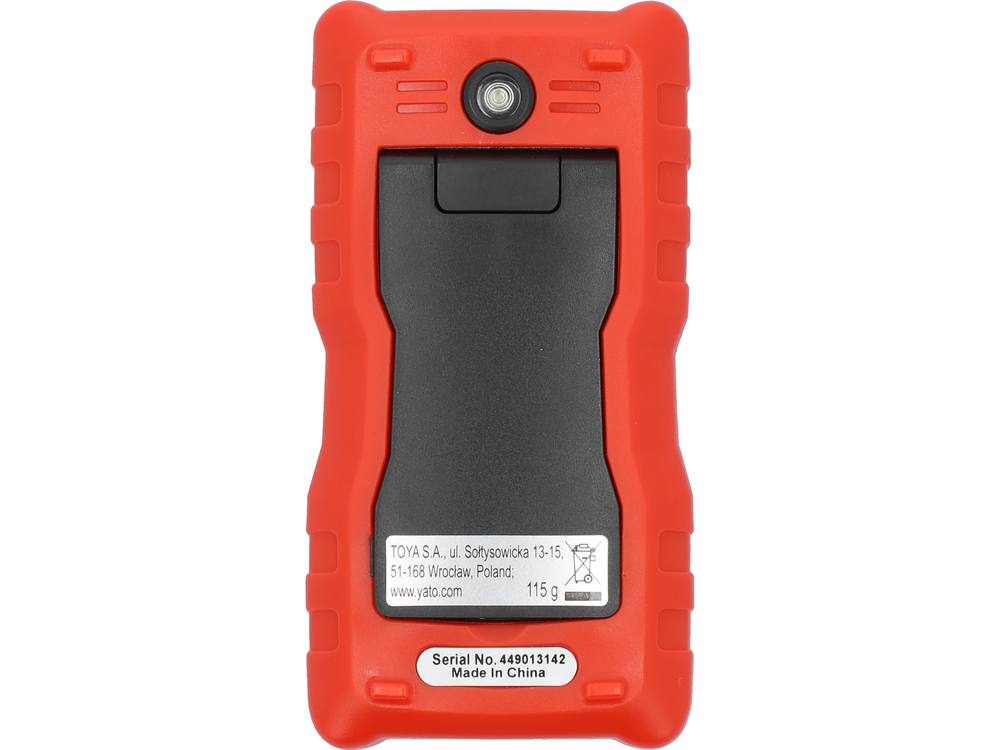

- z tyłu obudowy wbudowana dioda LED do podświetlenia np. miejsca pomiaru
- wskaźnik niskiego poziomu baterii
- zasilanie: 2 baterie 1,5 V (AA)
