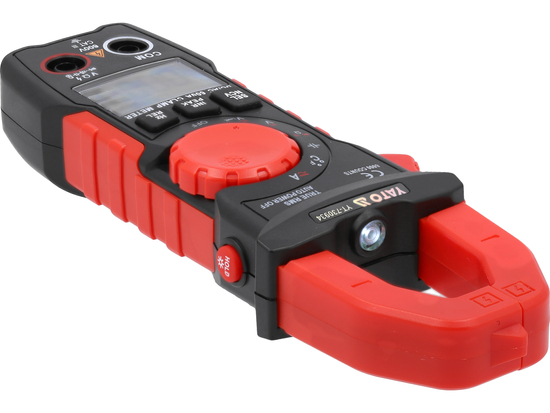

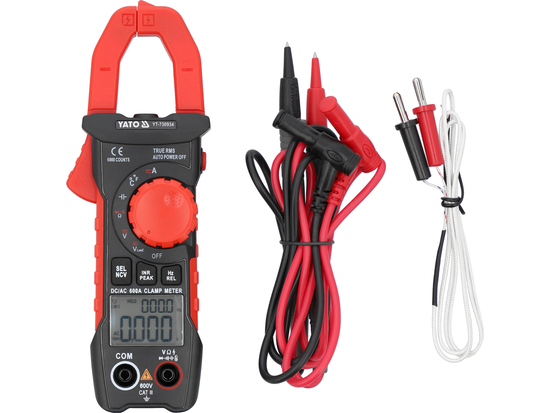

Miernik cęgowy uniwersalny z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych. Miernik został wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu stałego, jak i przemiennego w pojedynczym przewodzie za pomocą wbudowanego czujnika HALL'a. Pomiar odbywa się bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania i umożliwia zmierzenie znacznie wyższego natężenia prądu, niż w przypadku konwencjonalnych mierników elektrycznych. Przewody sond pomiarowych posiadają silikonową, elastyczną i odporną na wysokie temperatury izolację.

Uwaga: Mierniki umożliwiające pomiar natężenia prądu stałego, w tym YT-730934, wykorzystują czujnik Halla, który mierzy wartość natężenia pola magnetycznego. Pole magnetyczne na Ziemi występuje naturalnie, w konsekwencji wskazania miernika natęzenia prądu stałego są niezerowe. Każdorazowo, przed pomiarem natężenia prądu stałego, należy zbliżyć miernik do badanego przewodu, wyzerować go przyciskiem REL, następnie zapiąć na badany przewód i odczytać wynik.

Podstawowe pomiary:

• napięcia przemiennego: A.C. 0-600 V, TRUE RMS (40-1000 Hz)
• napięcia stałego: D.C. 0-600 V
• natężenia prądu przemiennego: A.C. 0-600 A, TRUE RMS (40-1000 Hz)
• natężenia prądu stałego: D.C. 0-600 A
• rezystancji: 0-60 MΩ
• test diody: I_F 1,5 mA, U_R 3 V
• test ciągłości obwodu: 0-50 Ω

Dodatkowe pomiary:

• napięcia A.C. i D.C. w trybie niskiej impedancji: 0-600 V
• pojemności kondensatora: 0-60 mF
• częstotliwości: 0-300 kHz
• temperatury: -30 do 1000°C
• bezkontaktowe wykrywanie napięcia przemiennego: NCV

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A

• dokładność pomiaru miernika YT-730934 dla tego zakresu to: ±(2,0%+30), rozdzielczość 0,01 A
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 30 x rozdzielczość
• obliczenia: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,90 A

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 2,65 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,09 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

• TRUE RMS - miernik wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
• V_lowZ - pomiar napięcia AC i DC w trybie niskiej impedancji. Zjawisko o potocznej nazwie ghost voltage może utrudnić diagnostykę sieci zasilania np. w budynkach przemysłowych. Polega ono na pojawieniu się napięcia na niepodłączonym przewodzie, w którym zaindukowało się napięcie od poprowadzonego tym samym kanałem podłączonego do sieci przewodu. Funkcja LowZ obniża impedancję gniazd pomiarowych miernika 10-cio krotnie w porównaniu do standardowego trybu pomiaru, wówczas miernik próbkując napięcie pobiera delikatnie wyższy prąd i tym samym rozładowuje nagromadzony w przewodzie ładunek. W efekcie otrzymujemy pomiar napięcia pozbawiony tzw. ghost voltage
• NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy
• AUTO - automatyczne dopasowanie zakresu pomiaru (wystarczy jeden pomiar), domyślnie uruchamiane. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
• PEAK HOLD - zachowanie na wyświetlaczu najwyższej mierzonej wartości za pomocą sond pomiarowych
• INRUSH current - pomiar prądu rozruchowego za pomocą cęgów pomiarowych. Miernik wykona pomiar natężenia prądu w ciągu 100 ms od uruchomienia urządzenia
• REL - funkcja wartości względnej. Umożliwia wyzerowanie wskazań miernika. Niezbędna w trybie pomiaru natężenia prądu stałego. Czujnik Halla mierzy wartość pola elektromagnetycznego otoczenia i pokazuje wynik na wyświetlaczu. Przed pomiarem natężenia prądu stałego należy miernik zbliżyć do badanego przewodu, wyzerować go, następnie założyć cęgi na badany przewód. Dzięki temu uzyskamy wynik niezakłócony wartościami wskazań pola elektromagnetycznego otoczenia

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 6000

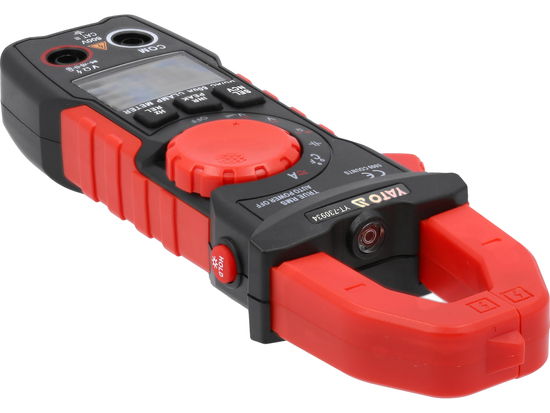

• podświetlenie ekranu oraz pola pomiarowego cęgów
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 Ω
• możliwość włączenia testów diody i ciągłości obwodu osobno
• cęgi rozwierają się do 25 mm i umożliwiają pomiar pojedynczego przewodu o maks. średnicy 25 mm
• sondy pomiarowe o długości 14,5 cm
• długość przewodu wraz z sondami: 97 cm
• średnica przewodu wraz z izolacją: 3,5 mm

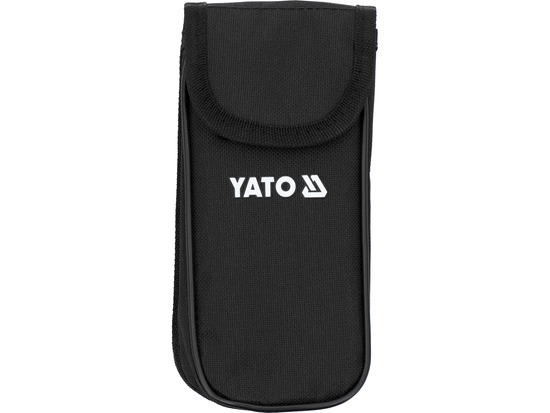

• do zestawu dołączono pokrowiec
• konstrukcja z zabezpieczeniami przeciążeniowymi
• automatyczne wyłączenie się miernika po 15 minutach bezczynności (możliwość wyłączenia tej funkcji)
• wskaźnik niskiego poziomu baterii
• zasilanie: 2 baterie 1,5 V (AAA)

Uwaga!

Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.
