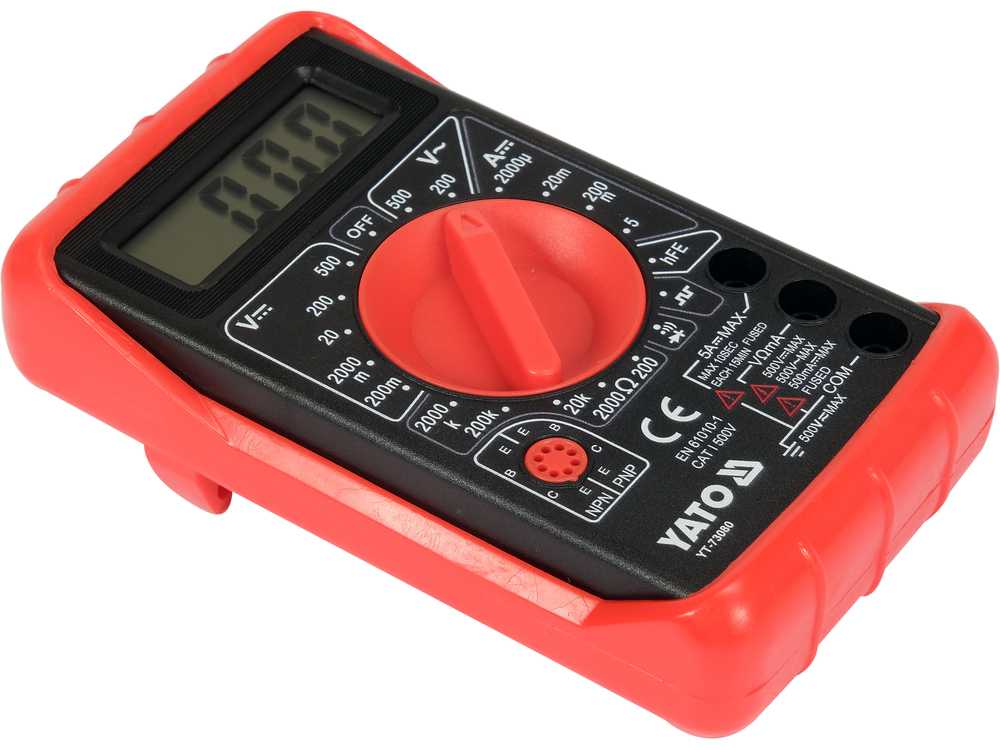

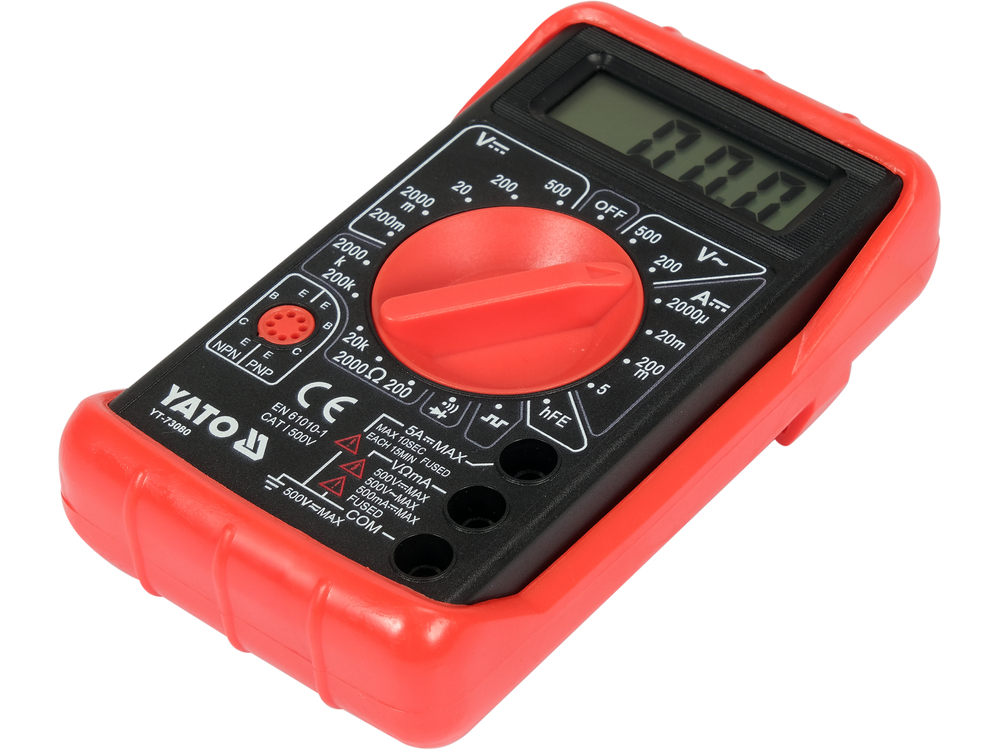

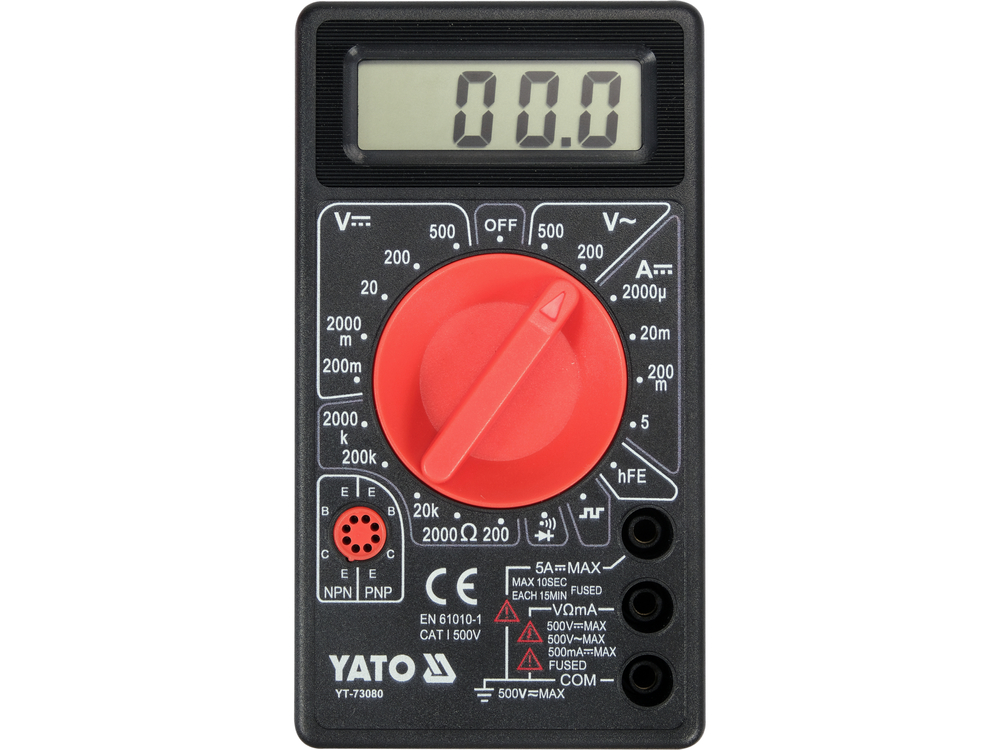

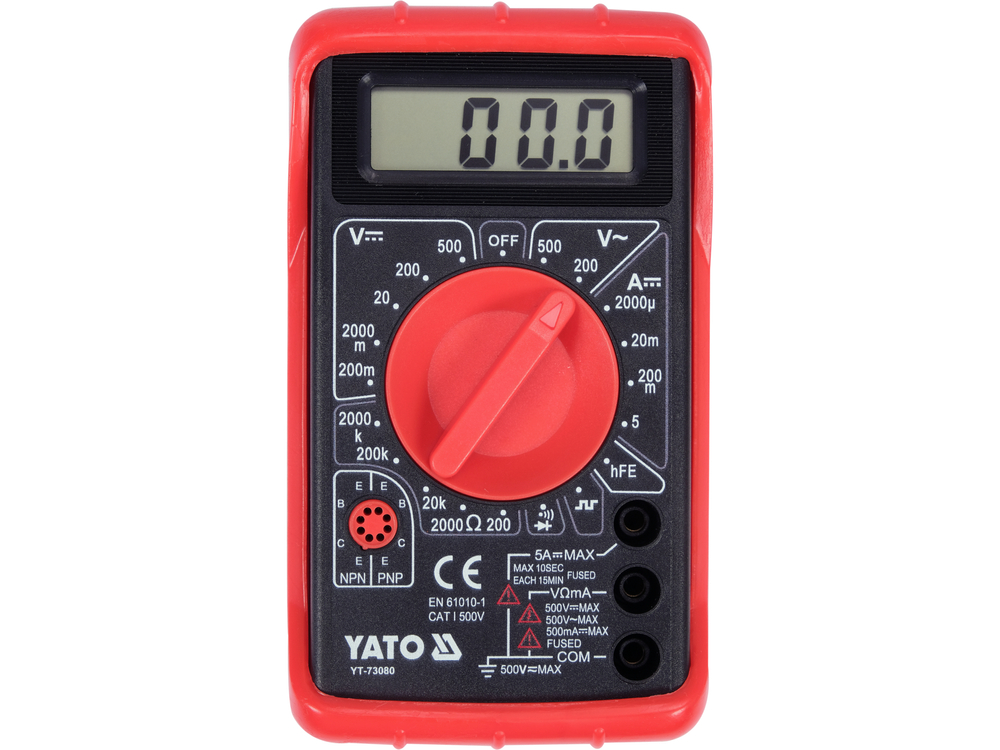

O medidor universal YT-73080 com uma gama manual para cada medição permite-lhe efetuar medições eléctricas básicas e avançadas. É o modelo básico da nossa oferta. A proteção adicional contra danos mecânicos é fornecida pelo chamado coldre - que é um invólucro de borracha esticado sobre a caixa do dispositivo.

Medições básicas

• Medição de tensão AC: A.C. 0-500 V
• Medição de tensão DC: D.C. 0-500 V
• Medição de corrente DC: D.C. 0-5 A
• medição da resistência: 0-2 MΩ
• teste de díodos:_IF 1 mA,_UR 3 V
• teste de continuidade do circuito: 0-30 Ω

Medições adicionais:

• teste de transístor hFe: 0-1000, tomada de medição incorporada
• gerador de formas de onda rectangulares: 5 Vpp, 50 Hz

Exactidões de medição:

Exemplo de determinação da exatidão para medição de tensão CA. Cálculo para o resultado da medição: 235 V

• A exatidão de medição do medidor YT-73080 para esta gama é: ±(2% + 10), resolução 1 V
• cálculo da fórmula do erro de medição: (resultado da medição x 2%) + 10 x resolução
• cálculo: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Resultado incluindo o erro de medição para a indicação 235 V = 235 ± 14,7 V*

• Resultado incluindo o erro de medição para a indicação de medição da tensão contínua: 12 V = 12 ± 0,146 V

Para obter uma tabela com a resolução e a exatidão para uma determinada medição, consultar o manual de instruções.

*O medidor YT-73080 não possui uma função de medição de rms real, pelo que o resultado acima é o valor rms real da tensão CA apenas para uma forma de onda sinusoidal normal.

Funções incorporadas:

• Gerador de forma de onda - ao definir o botão para gerar um sinal, o medidor gera uma forma de onda retangular de 5 Vpp pico a pico com uma frequência de aproximadamente 50 Hz. O sinal pode ser utilizado em tecnologia áudio, por exemplo, para diagnóstico de altifalantes
• DATA HOLD [H] - retém o valor atualmente medido no visor

Informações adicionais:

• Ecrã LCD, resultado máximo apresentado: 1999
• sinal acústico no teste de continuidade para resistências inferiores a 30 Ω
• comutação automática do teste de díodos para o teste de continuidade quando a resistência do circuito é inferior a 30 Ω (não é possível configurar o medidor apenas para o teste de díodos)

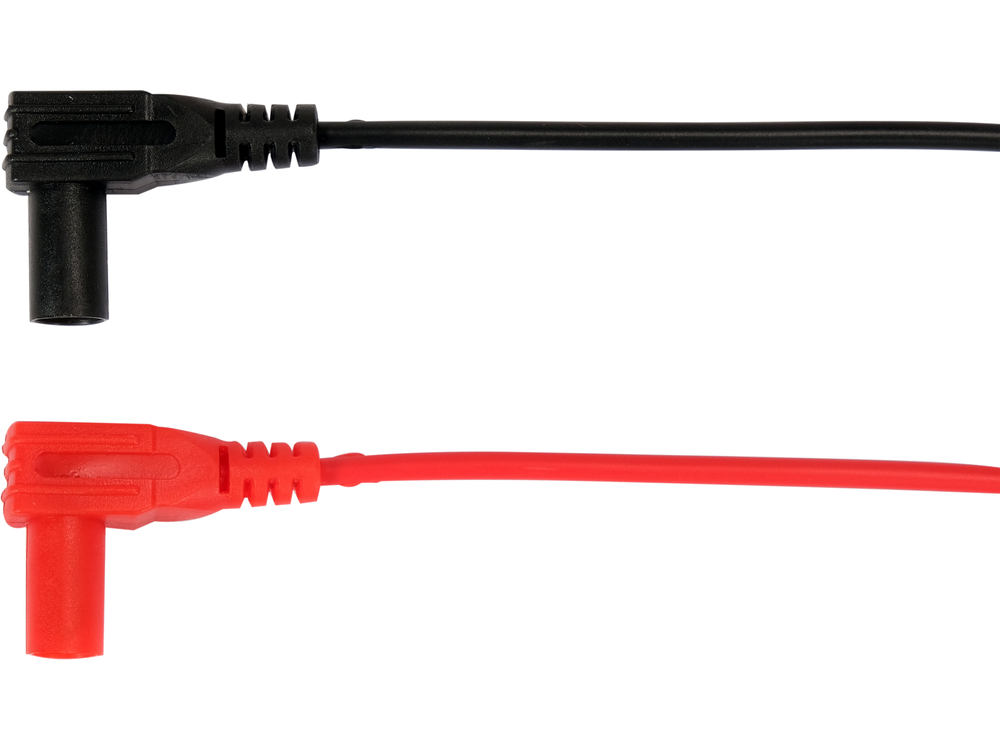

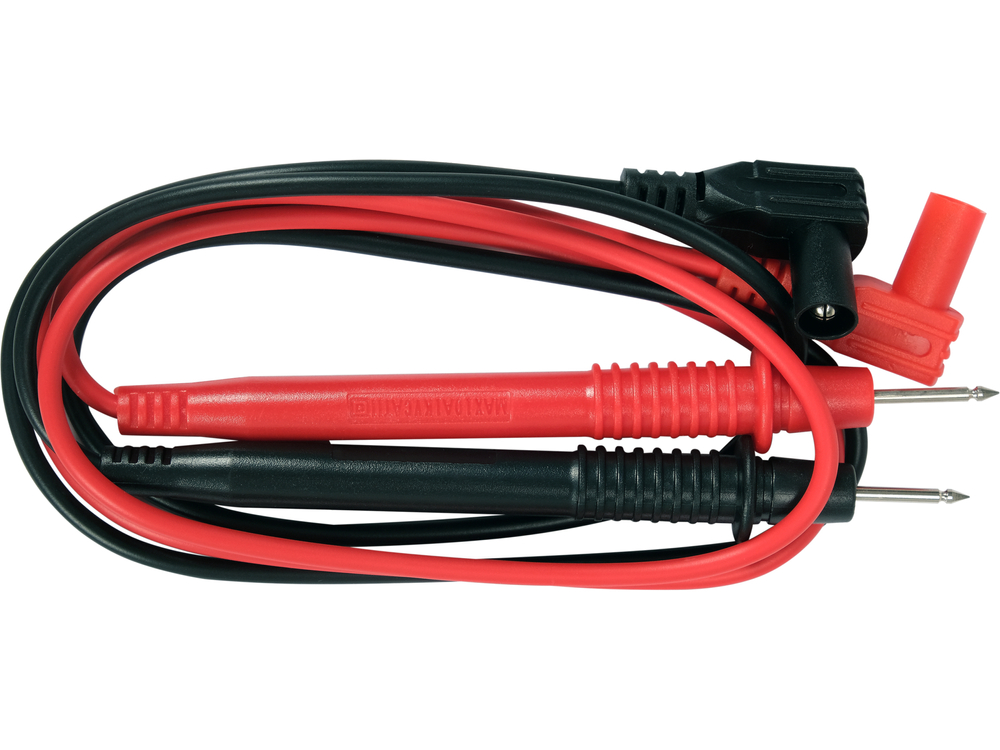

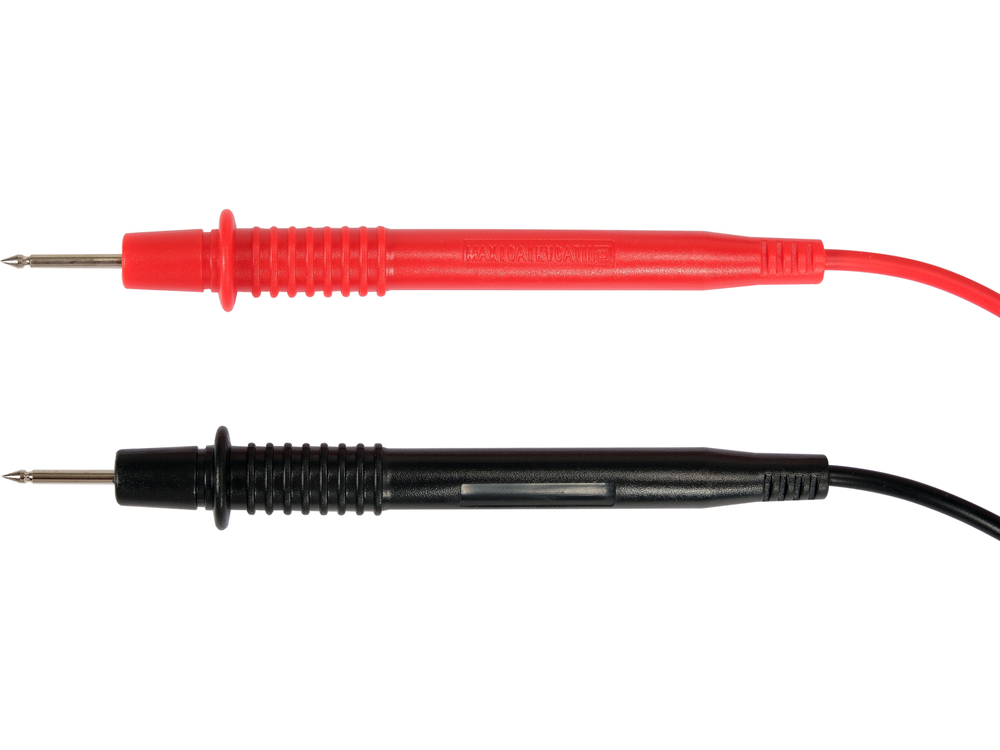

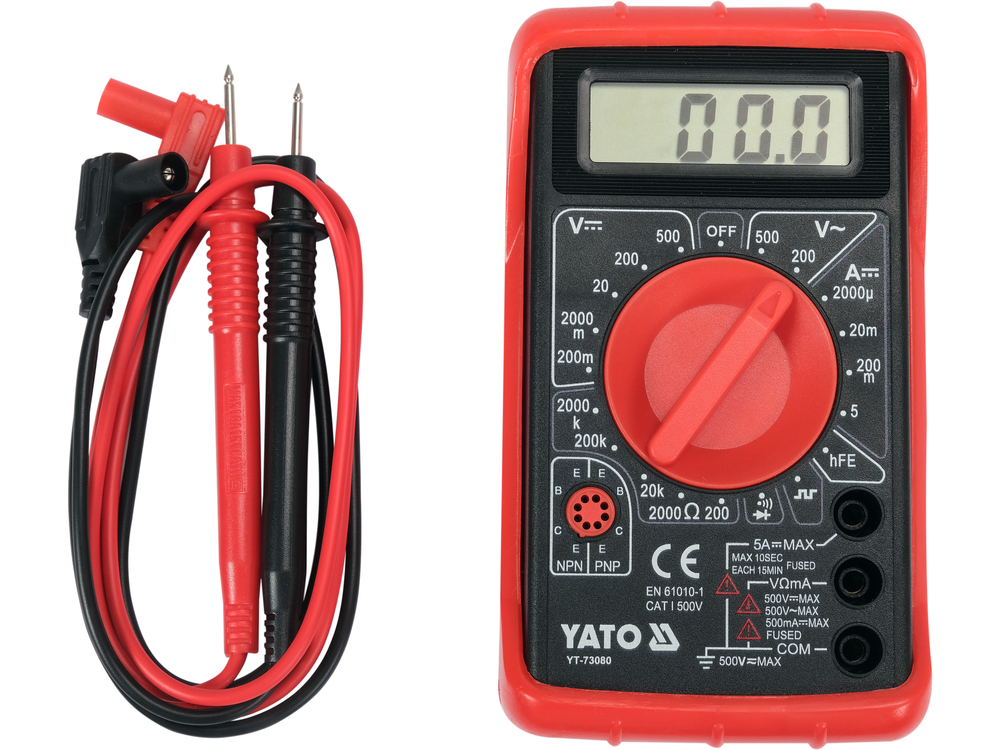

• sondas de medição incluídas
• construção com proteção contra sobrecarga

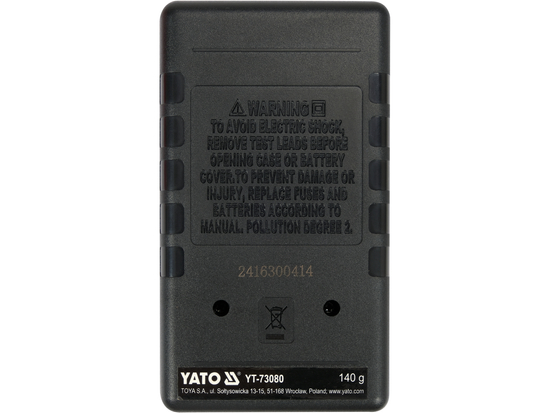

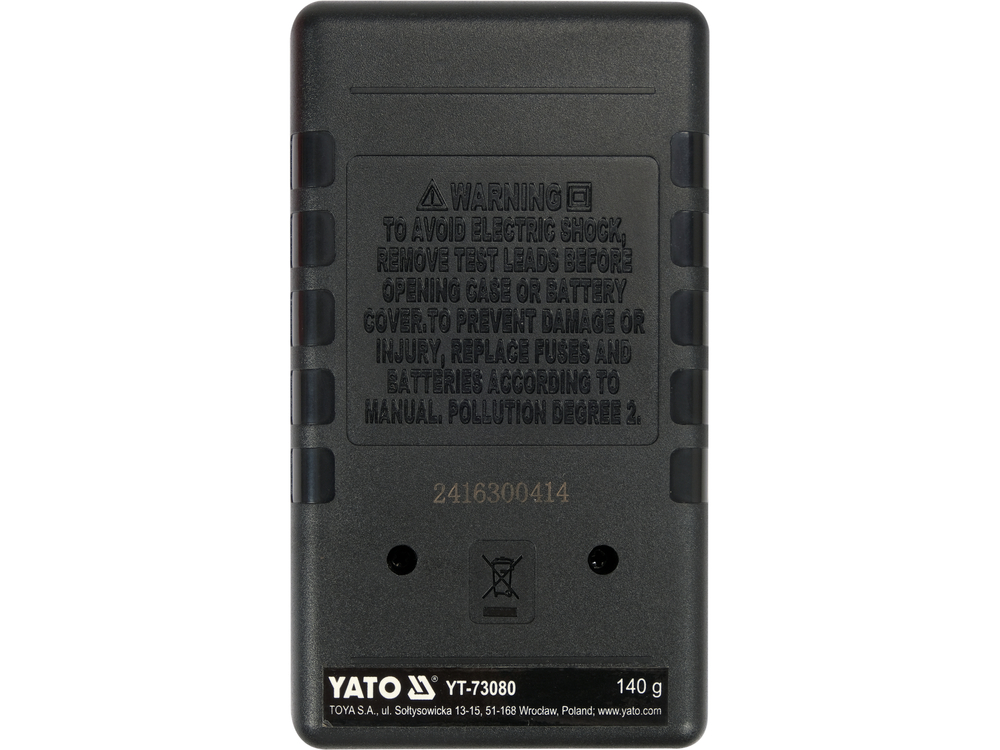

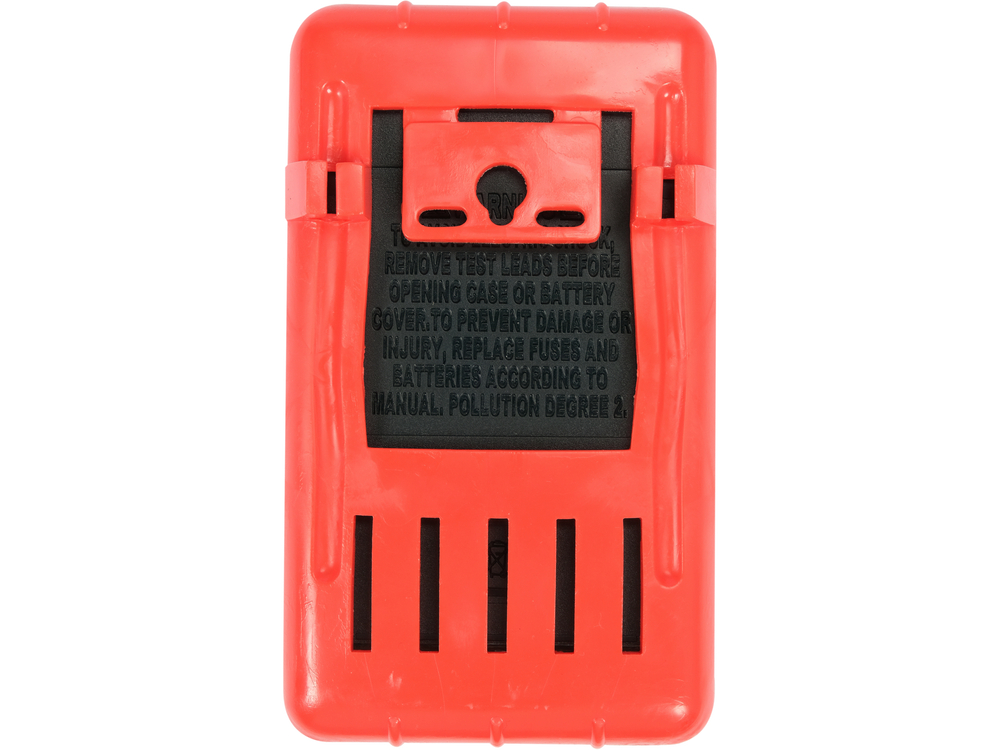

• Caixa em ABS + o chamado coldre, ou seja, uma caixa de borracha que protege o medidor contra danos mecânicos
• indicador de bateria fraca
• Fonte de alimentação: bateria de 9 V (6F22)

Atenção!

No caso de medir valores desconhecidos com um medidor com mudança manual de gama utilizando o botão, as medições devem ser efectuadas sucessivamente a partir da gama maior até à gama que dá o resultado mais preciso - caso contrário, existe o risco de danificar o dispositivo.
