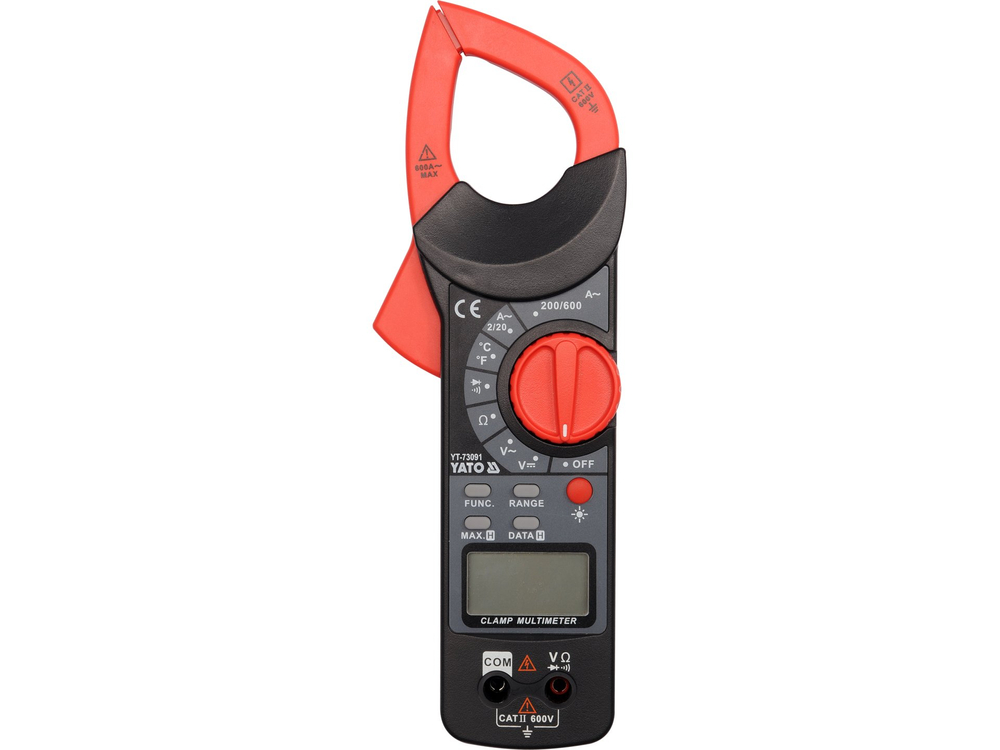

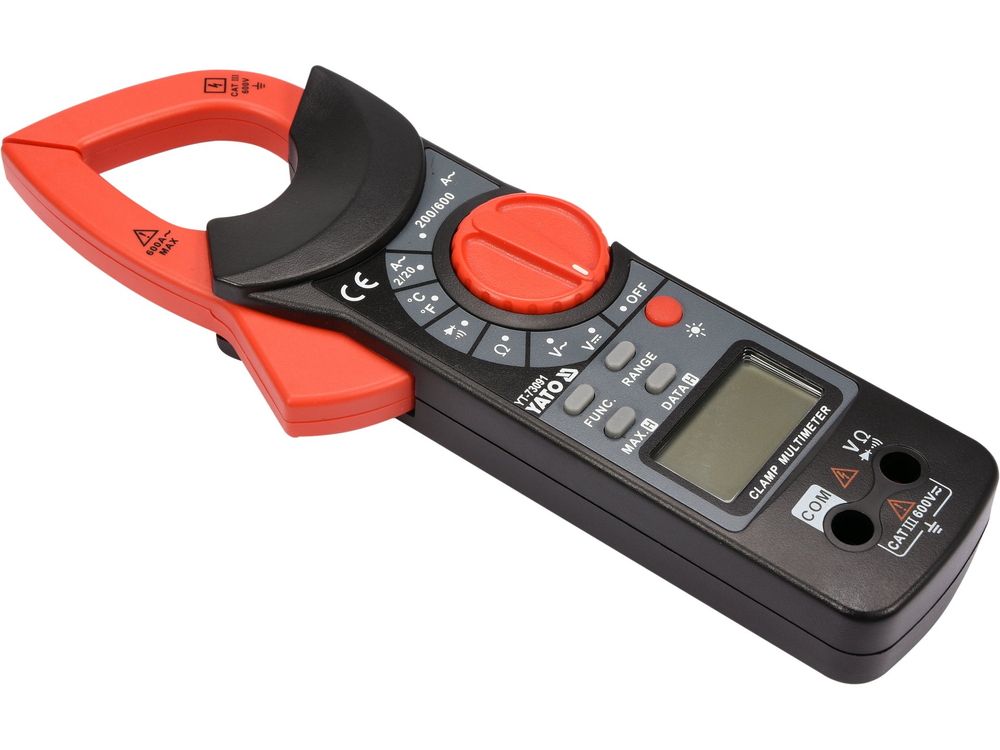

A pinça amperimétrica universal YT-73091 com gama automática para a maioria das indicações permite efetuar medições eléctricas básicas. O medidor está equipado com uma pinça de medição, que permite a medição da corrente CA num único fio utilizando o método indutivo. A medição é efectuada sem desligar o circuito ou sem o desligar da fonte de alimentação e permite medir uma corrente muito mais elevada do que com os medidores eléctricos convencionais.

Medições básicas:

• Medição de tensão CA: A.C. 0-600 V
• Medição de tensão DC: D.C. 0-600 V
• Medição de corrente alternada: A.C. 0-600 A
• medição de resistência: 0-20 MΩ
• teste de díodos:_IF 1mA,_UR 1,48 V
• teste de continuidade do circuito: 0-120 Ω

Medições adicionais:

• medição de temperatura: -20 a 1000 °C

Exactidões de medição:

Exemplo de determinação da exatidão para medição de corrente CA. Cálculo para o resultado da medição: 30 A

• A exatidão de medição do medidor YT-73091 para esta gama é : ±(2,5% + 5), resolução 0,1 A
• cálculo da fórmula do erro de medição: (resultado da medição x 2,5%) + 5 x resolução
• cálculo: (30 x 2,5%) + 5 x 0,1 = 0,75 + 0,5 = 1,25 A

Resultado incluindo o erro de medição para a indicação de 30 A = 30 ± 1,25 A*

• Resultado incluindo o erro de medição para a indicação da tensão CA: 235 V = 235 ± 8,525 V*
• Resultado incluindo o erro de medição para a indicação da medição da tensão CC: 12 V = 12 ± 0,106 V

No manual de instruções, encontra-se uma tabela com a resolução e a exatidão para uma determinada medição.

*O medidor YT-73091 não possui uma função de medição de rms real, pelo que o resultado acima é o valor rms real da tensão e corrente CA apenas para uma forma de onda sinusoidal correta.

Funções incorporadas:

• AUTO - ajuste automático da gama de medição. Ao medir valores desconhecidos com um medidor com ajuste manual da gama utilizando o botão, as medições devem ser efectuadas sequencialmente a partir da gama maior até à gama que fornece o resultado mais preciso - caso contrário, corre o risco de danificar o instrumento. Por outro lado, no caso de um multímetro com a função AUTO, basta efetuar uma medição e o medidor encontrará automaticamente a gama ideal. Por defeito, o multímetro arranca no modo AUTO
• RANGE - alteração manual da gama de medição. Uma função útil quando se verificam muitos componentes iguais com um valor conhecido, por exemplo, uma série de resistências. A definição manual da gama encurtará consideravelmente o tempo de tais medições
• FUNC. - mudança de modo de medição, por exemplo, de medição de temperatura de °C para °F, mudança de teste de díodos para teste de continuidade de circuitos
• DATA HOLD - manter o valor atualmente medido no visor
• MAX HOLD - manter o valor máximo de medição no ecrã

Informações adicionais:

• Ecrã LCD, resultado máximo apresentado: 1999
• retroiluminação do ecrã
• sinal sonoro no teste de continuidade do circuito para resistências inferiores a 50 Ω
• possibilidade de ativar separadamente os testes de díodos e de continuidade
• as pinças abrem até 37 mm e permitem a medição de um único fio com um diâmetro máximo de 37 mm

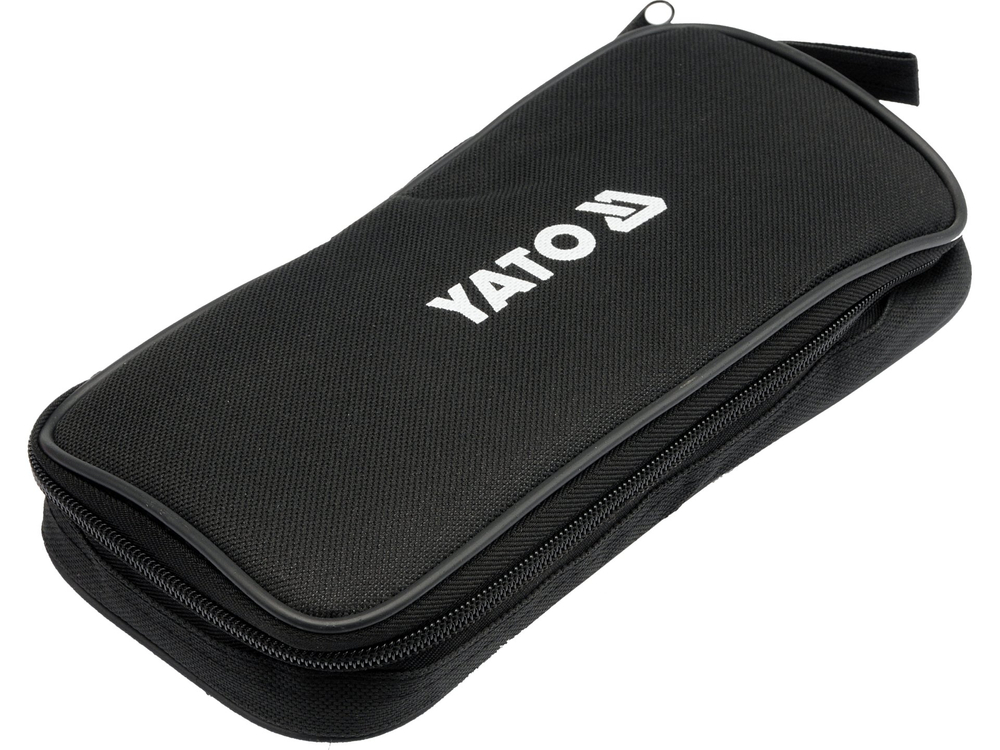

• sondas de teste e mala de transporte incluídas
• construção com proteção contra sobrecarga
• desligamento automático do medidor
• indicador de bateria fraca
• alimentação eléctrica: duas pilhas de 1,5 V (AAA)

Atenção!

A medição de corrente com pinças amperimétricas só é efectuada num único condutor, num único fio. Fixar as pinças num cabo com vários condutores sem isolar o condutor único apresentará um resultado incorreto ou um fluxo de corrente nulo.
