A chave dinamométrica é um instrumento de medição de binário de precisão. É utilizada para apertar parafusos roscados de modo a que o binário de ligação seja conhecido e adequado ao tipo de material e à resistência do parafuso e da porca.

É principalmente utilizada na indústria automóvel para uma fixação precisa e sempre que o fabricante tenha especificado o binário de aperto necessário para a junta.

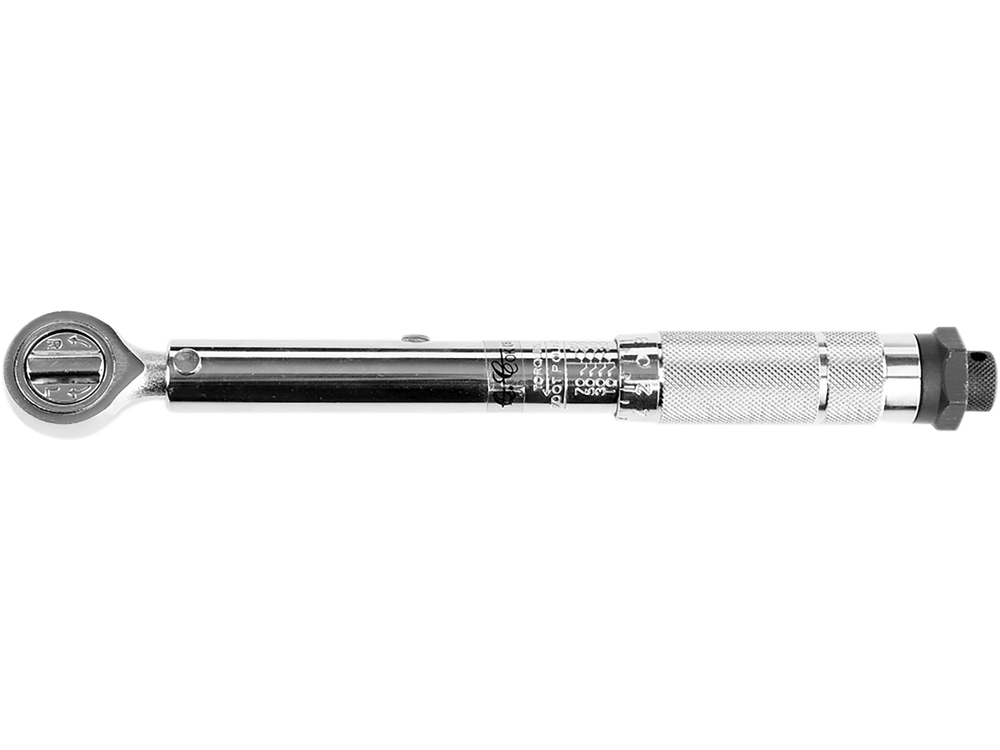

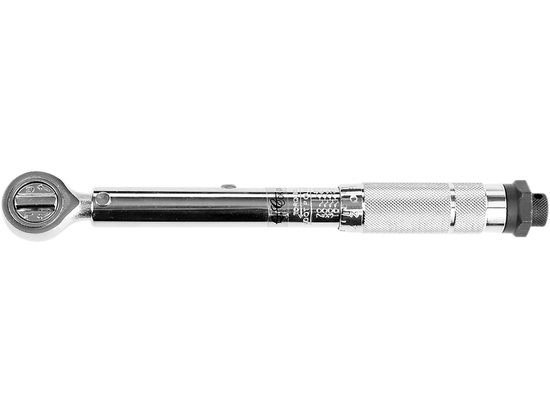

A chave é constituída por uma cabeça com haste quadrada e um braço transmissor de força. A cabeça é utilizada para fixar chaves hexagonais.

Incluída:

• chave dinamométrica
• manual de instruções
• cartão de garantia

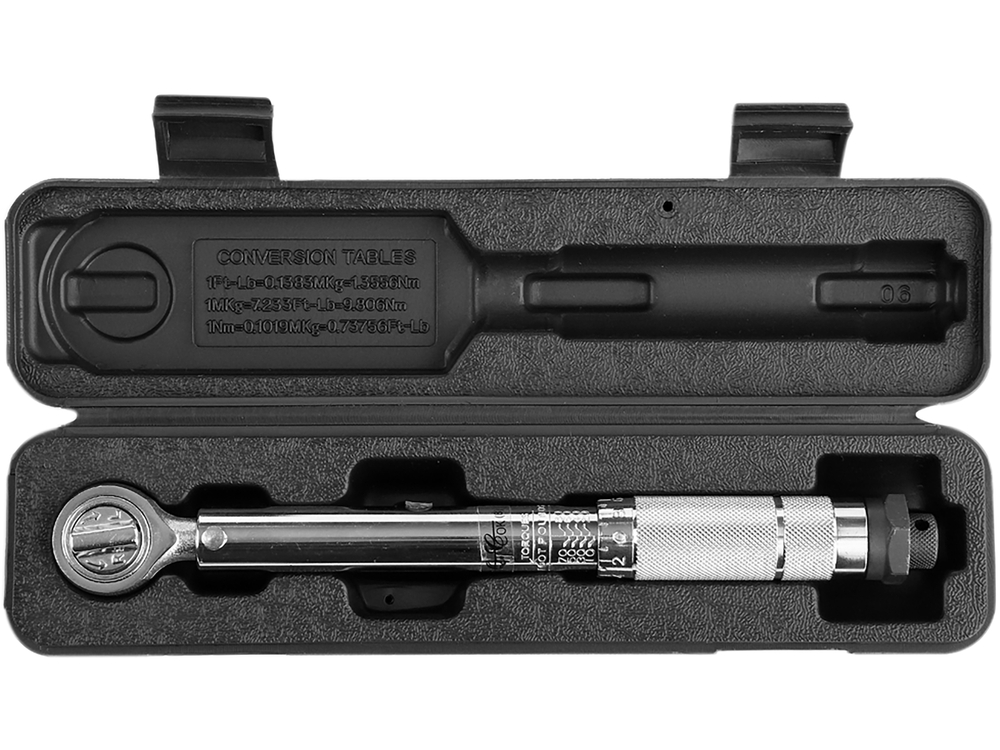

• estojo

Instruções de utilização:

1. selecionar a escala Nm ou in-lbs adequada
2. desapertar o parafuso de bloqueio na extremidade do mostrador do micrómetro até ao fim
3. coloque o botão do micrómetro de modo a que o "0" na escala do botão coincida com a linha vertical no braço da chave inglesa
4. rodar o botão do micrómetro no sentido dos ponteiros do relógio até obter o binário desejado; o binário desejado está definido quando a graduação no botão do micrómetro coincide com a linha vertical no braço da chave
5. em seguida, o parafuso de bloqueio é aparafusado até ao fim e a catraca é colocada na direção correta, após o que a chave está pronta a ser utilizada
6. Durante o processo de aperto, um clique da chave indica que o binário predefinido foi atingido; se for ouvido ou sentido um clique, o aperto deve ser interrompido.

Comparação comparativa dos binários em diferentes unidades de comprimento e força:

• 1 kG*cm = 13,887 OZ*IN (onça x polegada)
• 1 kG*cm = 0,867 LB*IN (libra x polegada)
• 1 kG*m = 9,80665 N*m (Niuton x metro)
• 1 kG*m = 7,233 LB*FT (libra x pé)
• 1 FT*LB = 12 LB*IN (libra x polegada)
• 1 dm*N = 14,16 OZ*IN (onça x polegada)

Avisos de uso:
