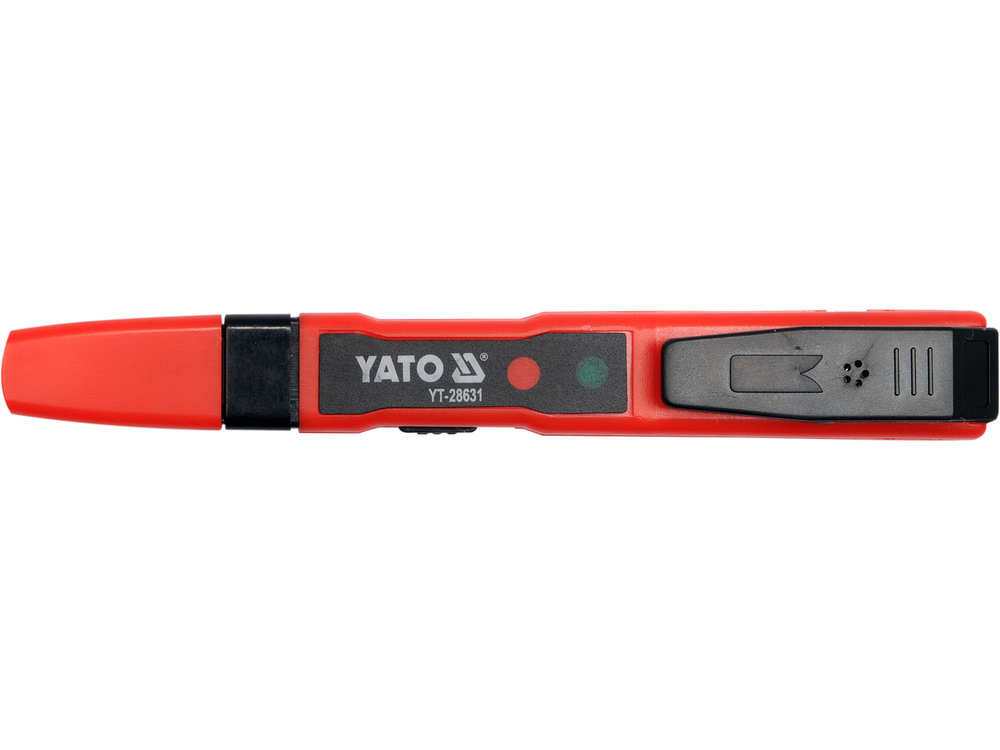

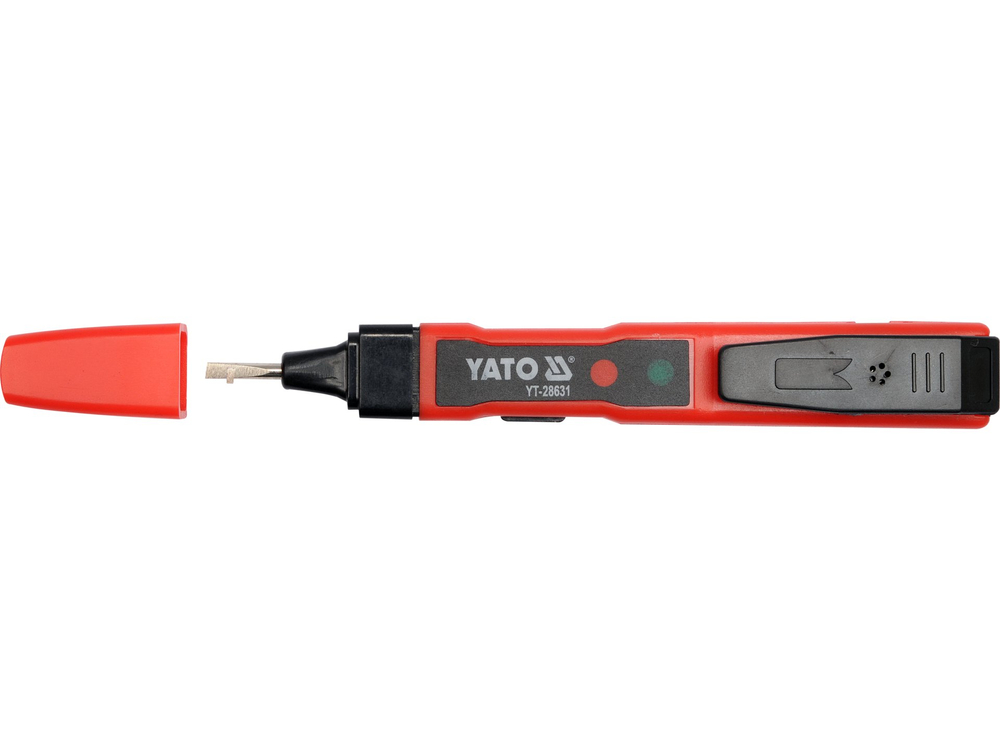

O medidor de tensão YT-28631 é um medidor universal que pode atuar, entre outras coisas, como um medidor tradicional e também como um indicador de tensão sem fios. Permite determinar a presença de tensão eléctrica, detetar tensão CA, por exemplo, sob o gesso, bem como efetuar um teste de continuidade de fios e verificar o estado das pilhas ou baterias recarregáveis. A presença de tensão eléctrica é indicada pela iluminação de um dos LEDs localizados na caixa do aparelho de teste.

Funções do aparelho de teste:

• deteção de tensão CA por método de contacto: 70 - 250 V
• Deteção de tensão CA por método indutivo: 70 - 1000 V
• verificação da bateria através do método de contacto: 1,5 a 9 V
• teste de continuidade do cabo pelo método de contacto: 0 - 100 MΩ

Dados técnicos:

• comprimento total: 140 mm
• largura da lâmina: 3,0 mm
• sinalização sonora e visual (LED)
• regulação da sensibilidade do aparelho de controlo para o método indutivo: [H]igh - [L]ow
• alimentação eléctrica: 2x1,5 V; LR44

Método de contacto:

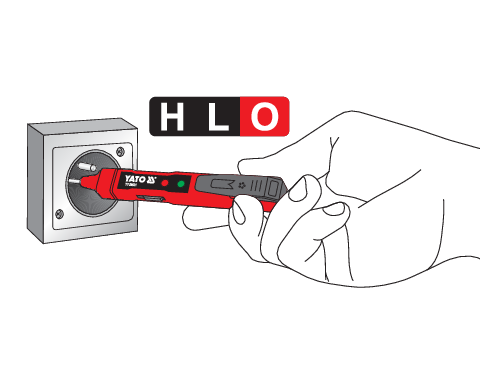

Permite a deteção de tensão, a verificação da bateria e o teste de continuidade. Para verificar a presença de uma fase numa tomada, colocar o aparelho de teste na posição [O] e, em seguida, introduzir a ponta do aparelho de teste no orifício da tomada. A iluminação do LED vermelho indica a presença de fase. Com este método, não é recomendado tocar no contacto localizado na parte lateral da pega. Tocar no contacto não representa qualquer risco de choque elétrico, mas aumenta a sensibilidade do aparelho de teste e pode falsificar a indicação.

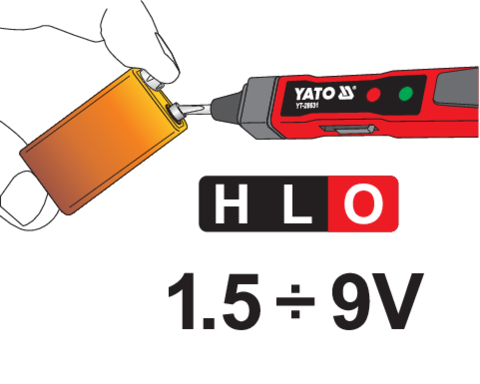

Verificar o estado da bateria:

Colocar o aparelho de teste na posição [O]. Em seguida, tocando no contacto na parte lateral da pega, coloque a lâmina do aparelho de teste contra o terminal da bateria marcado com "+" e toque no terminal da bateria marcado com "-" com a outra mão. Quando o LED se acende, indica que ainda existe tensão na bateria. O aparelho de teste é capaz de verificar o estado de pilhas ou baterias recarregáveis destinadas a alimentar uma variedade de dispositivos eléctricos entre 1,5 V e 9 V. Este método não deve ser utilizado para verificar pilhas ou acumuladores com tensões nominais superiores. Não testar pilhas ou acumuladores ligados a um circuito elétrico.

Verificar a continuidade do fio:

Colocar o aparelho de teste na posição [O] ou [L]. Em seguida, tocando no contacto na parte lateral da pega, aplique a lâmina do aparelho de teste a uma extremidade descarnada do fio e, com a outra mão, segure a outra extremidade descarnada do fio. Quando regulado para a posição [O], a continuidade do fio será indicada por um LED vermelho. Quando colocado na posição [L], acende-se um LED verde e é emitido um sinal sonoro. É proibido verificar a continuidade de fios sob tensão ou de fios de um circuito elétrico utilizando este método.

Método indutivo:

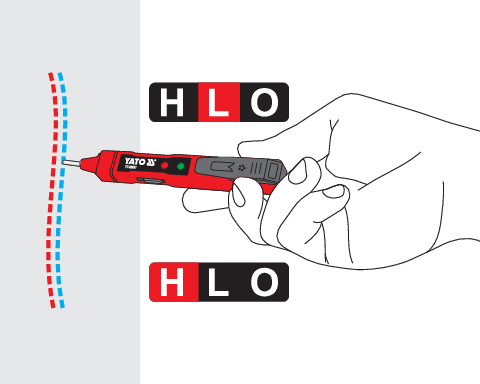

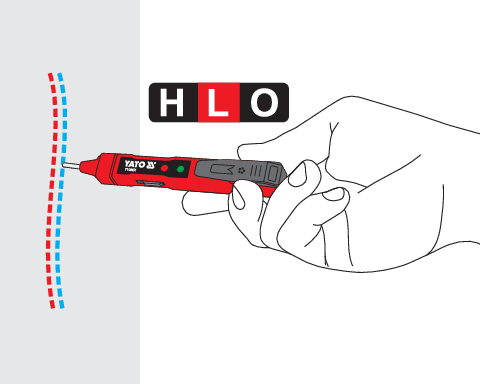

Permite a deteção sem contacto de tensão CA, mesmo sob gesso. Por exemplo, para verificar a presença de tensão num cabo isolado, coloque o aparelho de teste na posição [L]. Em seguida, segurando a lâmina, aproxime o contacto metálico da parte superior da pega do fio isolado. Um LED verde acender-se-á e um sinal sonoro indicará a presença de tensão no fio em teste. Pode aumentar a sensibilidade do método, mudando o botão de [L] para [H]. Este método também permite a deteção "sem contacto" de uma rutura num cabo elétrico sob tensão. No ponto da rutura, o aparelho de teste deixará de sinalizar a presença de tensão. É igualmente possível inverter o aparelho de teste e procurar a tensão com a ponta da vela principal. No entanto, ao procurar fios sob o reboco, deve ter-se o cuidado de não riscar a parede.
