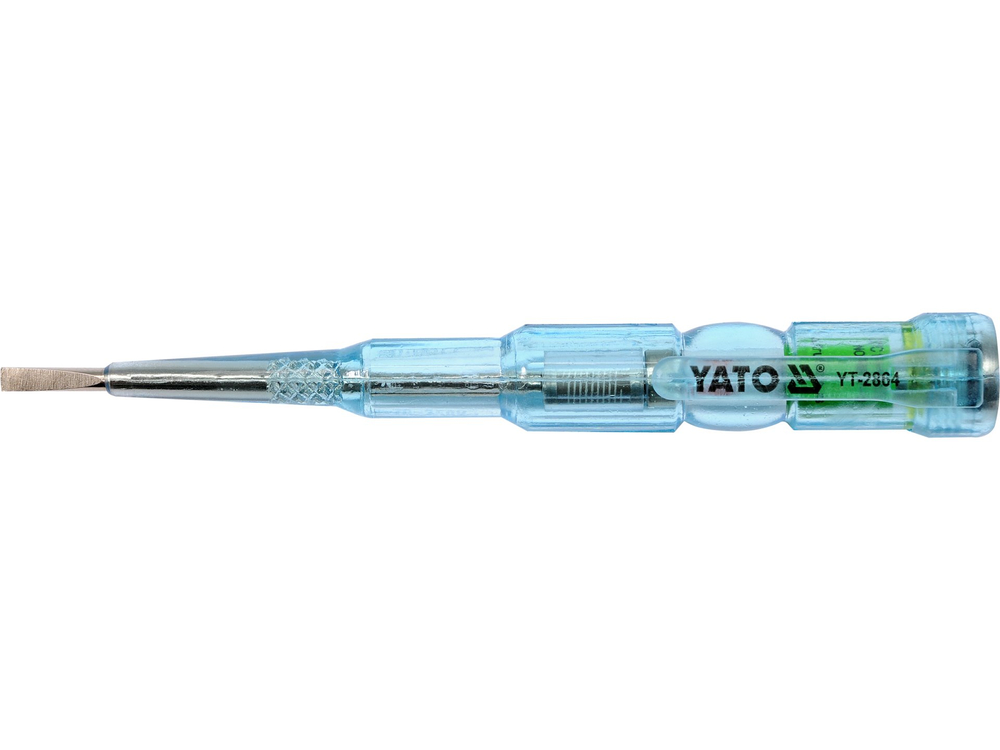

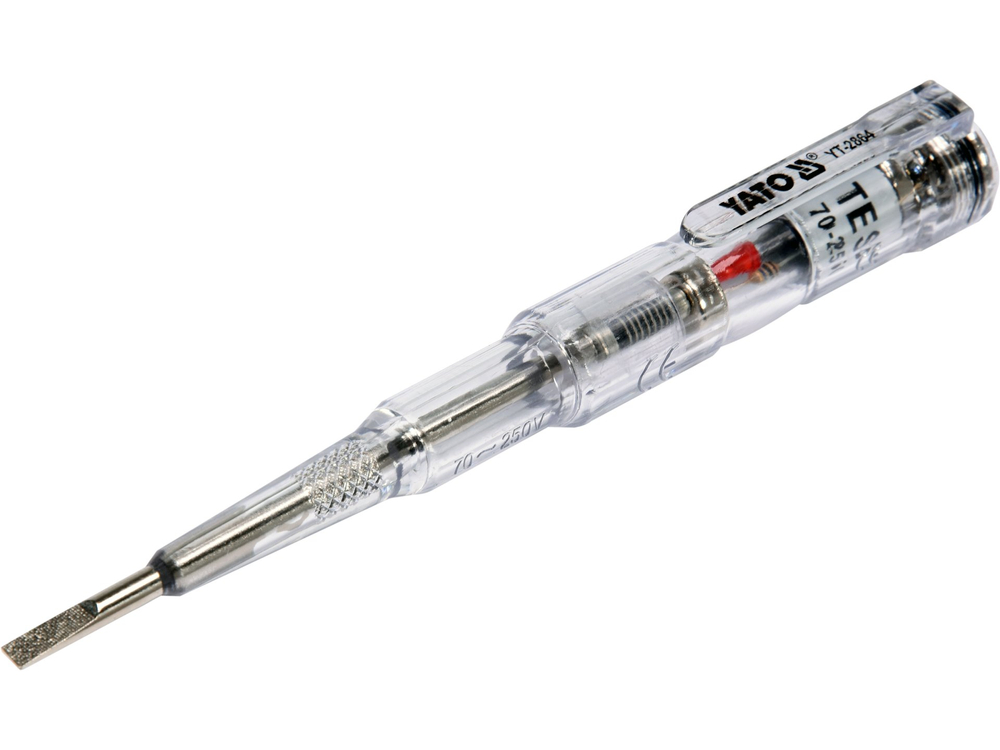

O aparelho de teste de tensão YT-2864 permite detetar a tensão CA, por exemplo, numa tomada doméstica ou nas extremidades dos fios, utilizando dois métodos: contacto e indução. O aparelho de teste também permite efetuar um teste de continuidade do cabo e verificar o estado das pilhas ou baterias recarregáveis. A presença de tensão é indicada pela iluminação de um LED situado no interior da pega.

Funções do aparelho de teste:

• Gama de deteção de tensão CA por método de contacto: 70 - 250 V
• Gama de deteção de tensão CA através do método indutivo: 70 - 600 V
• verificação da bateria através do método de contacto: 1,5 - 9 V
• teste de continuidade do cabo pelo método de contacto: 0 - 50 MΩ

Dados técnicos

• comprimento total: 140 mm
• largura da lâmina: 3,5 mm
• alimentação eléctrica: 2x1,5 V; LR41

Método de contacto:

Aplicar a lâmina a um circuito sob tensão. A iluminação do LED indica o fluxo de eletricidade através deste componente. Com este método, não é recomendável tocar no contacto situado na parte superior do cabo. Tocar no contacto não representa qualquer risco de choque elétrico, mas aumenta a sensibilidade do aparelho de teste e pode falsificar a leitura.

Método indutivo:

Este método permite a deteção de tensão CA num fio isolado. Para tal, segure o aparelho de teste pela parte isolada da lâmina e aproxime o contacto na parte superior da pega do fio isolado. Quando o LED se acende, indica que o fio em teste está sob tensão. A sensibilidade do método pode ser aumentada agarrando o aparelho de teste pela parte não isolada da lâmina. Este método também permite a deteção "sem contacto" de uma rutura num cabo elétrico sob tensão. No ponto de rutura, o aparelho de teste deixará de sinalizar a presença de tensão.

Verificação do estado da bateria:

O aparelho de teste permite-lhe verificar o estado das pilhas ou baterias recarregáveis concebidas para alimentar uma variedade de dispositivos eléctricos entre 1,5 V e 9 V. Encoste a lâmina do aparelho de teste ao terminal da pilha marcado com "+", toque no contacto na parte superior da pega e, em seguida, toque no terminal da pilha marcado com "-". Quando o LED se acende, indica que a pilha ou a bateria recarregável está carregada. Não utilize este método para testar pilhas ou acumuladores com tensão nominal superior. Não testar pilhas ou acumuladores ligados a um circuito elétrico.

Verificação da continuidade do cabo:

A continuidade do fio é verificada colocando a lâmina contra uma extremidade do fio e, em seguida, segurando o contacto na parte superior da pega, agarre a outra extremidade do fio. A iluminação do LED indica a continuidade do fio testado. É proibido verificar a continuidade de fios sob tensão ou de fios de um circuito elétrico utilizando este método.
