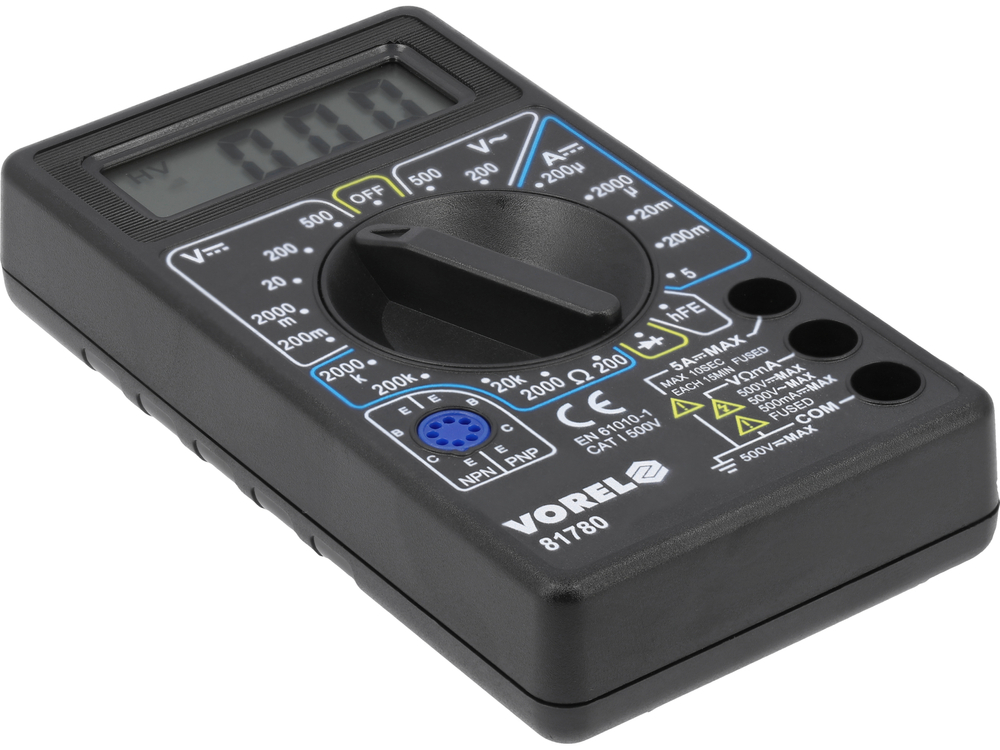

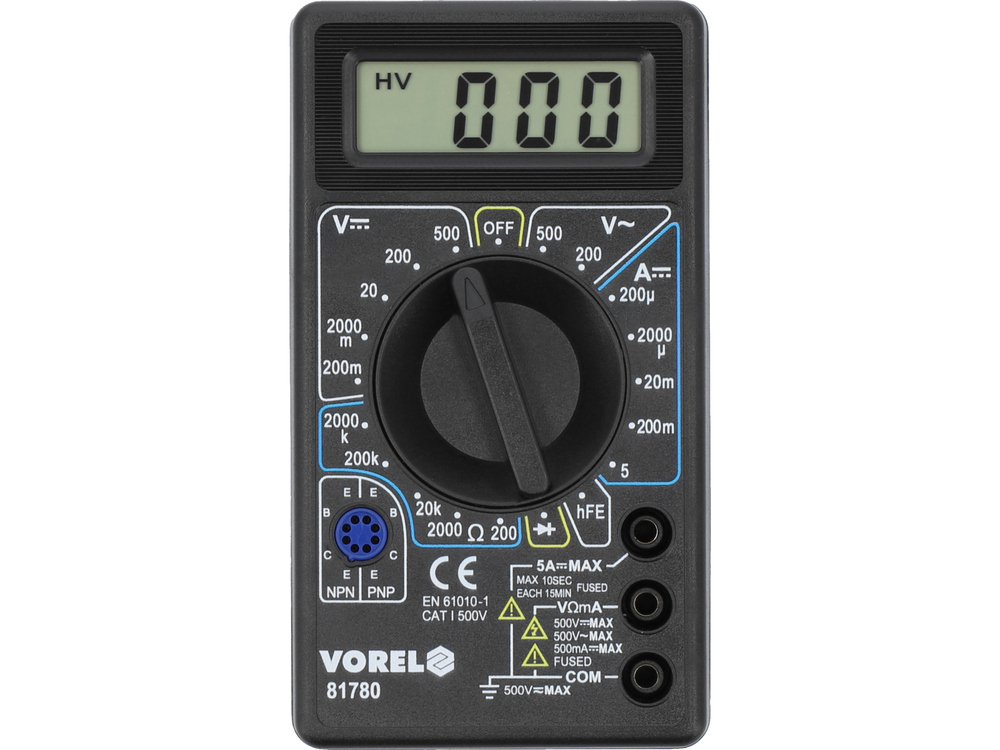

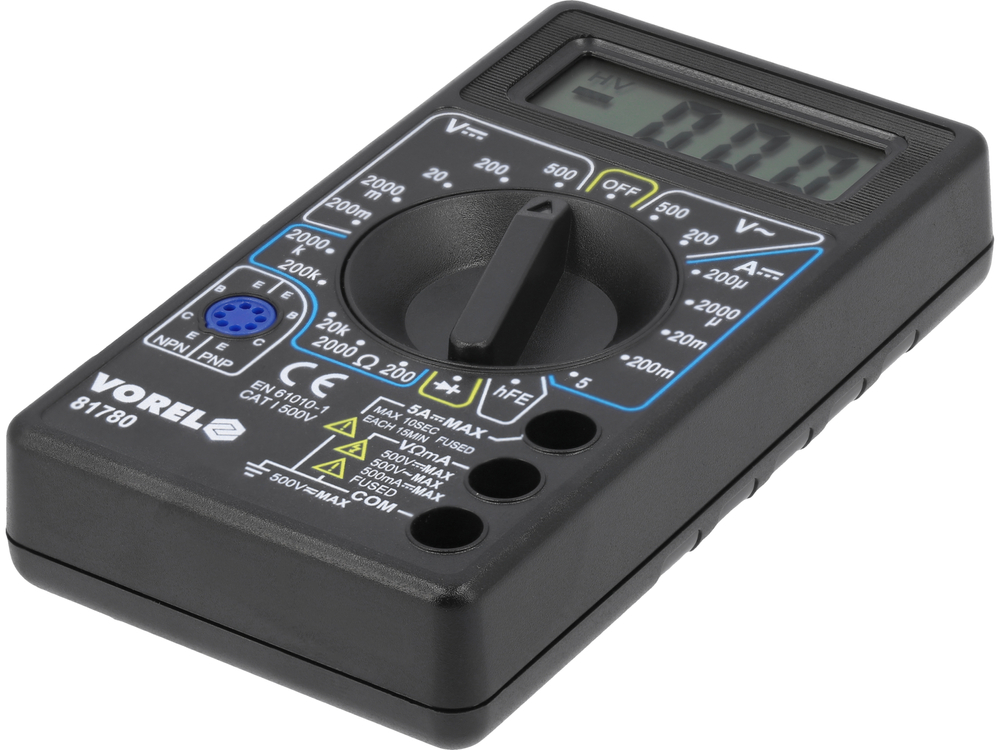

Medidor universal 81780 com alcance manual para cada medição permite realizar medições elétricas básicas.

Medições básicas:

• medição de voltagem alternada: A.C. 0-500 V
• medição de voltagem contínua: D.C. 0-500 V
• medição de corrente contínua: D.C. 0-5 A
• medição de resistência: 0-2 MΩ
• teste de diodo: I_F 1 mA, U_R 1,5 V

Medições adicionais:

• teste de hFe de transistores: 0-1000, soquete de medição embutido

Precisão da medição:

Exemplo de determinação da precisão para a medição de voltagem de corrente alternada AC. Cálculos para o resultado da medição: 235 V

• a precisão do medidor 81780 para este alcance é: ±(1,2% + 10), resolução 1 V
• cálculo do erro de medição fórmula: (resultado da medição x 2%) + 10 x resolução
• cálculo: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 V

Resultado considerando o erro de medição para a indicação de 235 V = 235 ± 12,82 V*

• resultado considerando o erro de medição para a indicação de medição de voltagem contínua: 12 V = 12 ± 0,08 V

A tabela com resolução e precisão para uma determinada medição está no manual do usuário.

*O medidor 81780 não possui a função de medição true rms, portanto o resultado acima é preciso apenas para formas de onda senoidais corretas.

Informações adicionais:

• display LCD, resultado máximo exibido: 1999

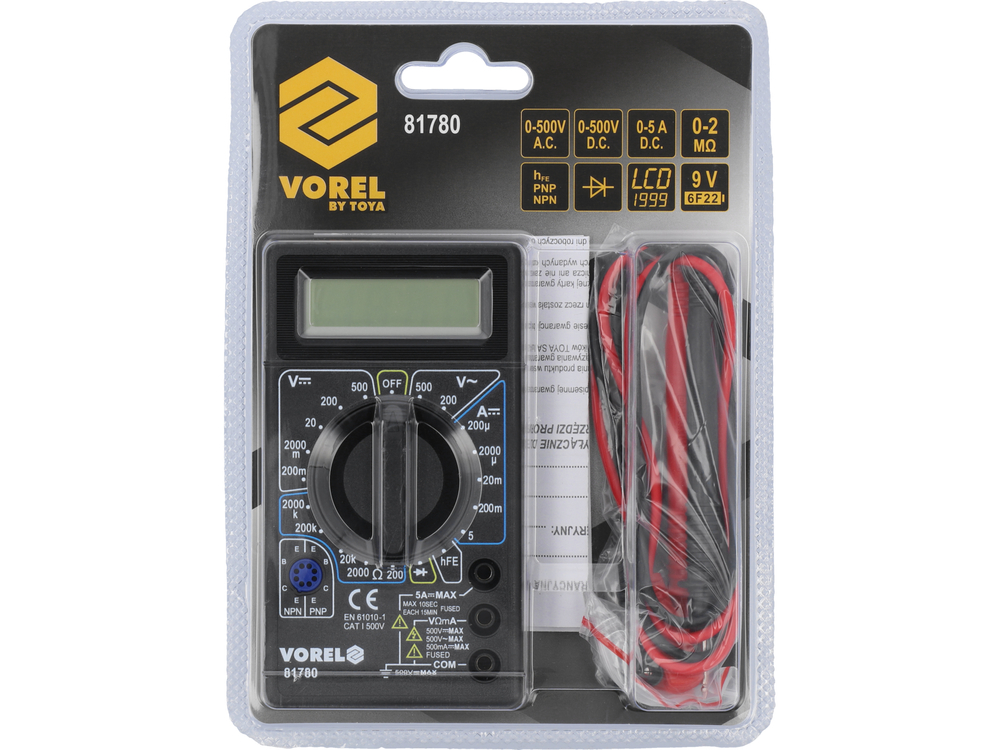

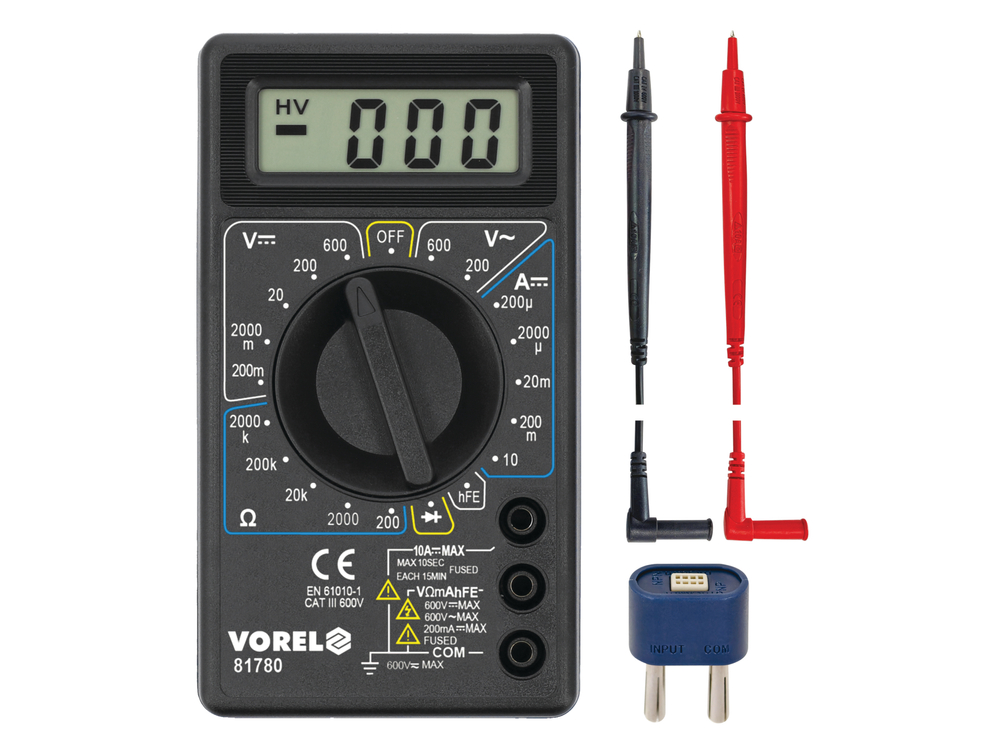

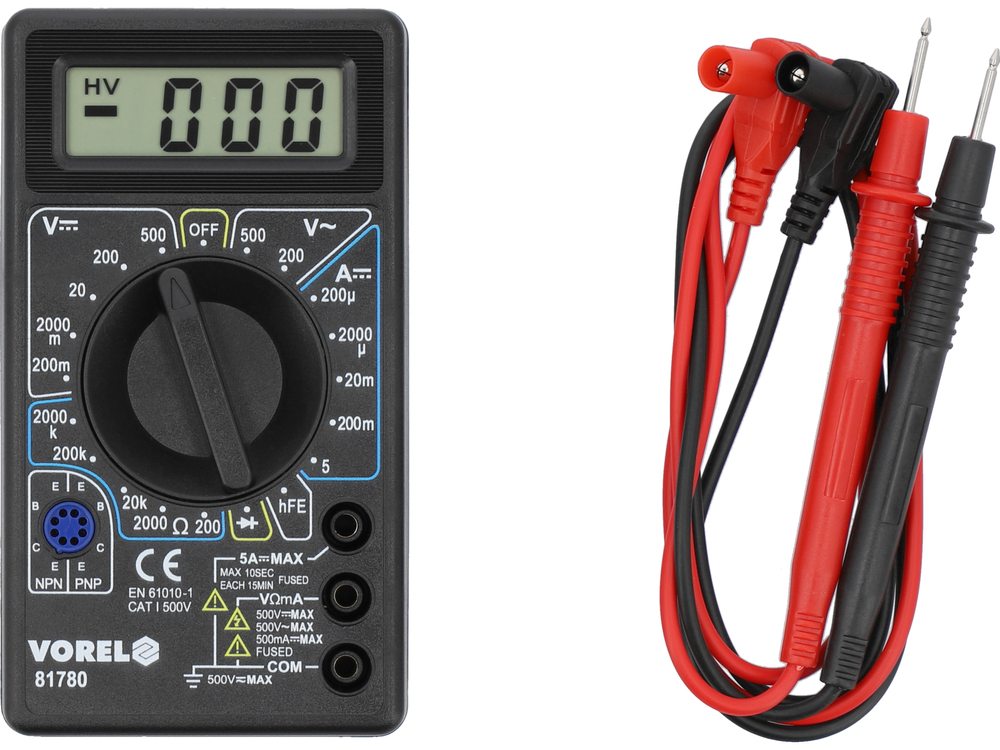

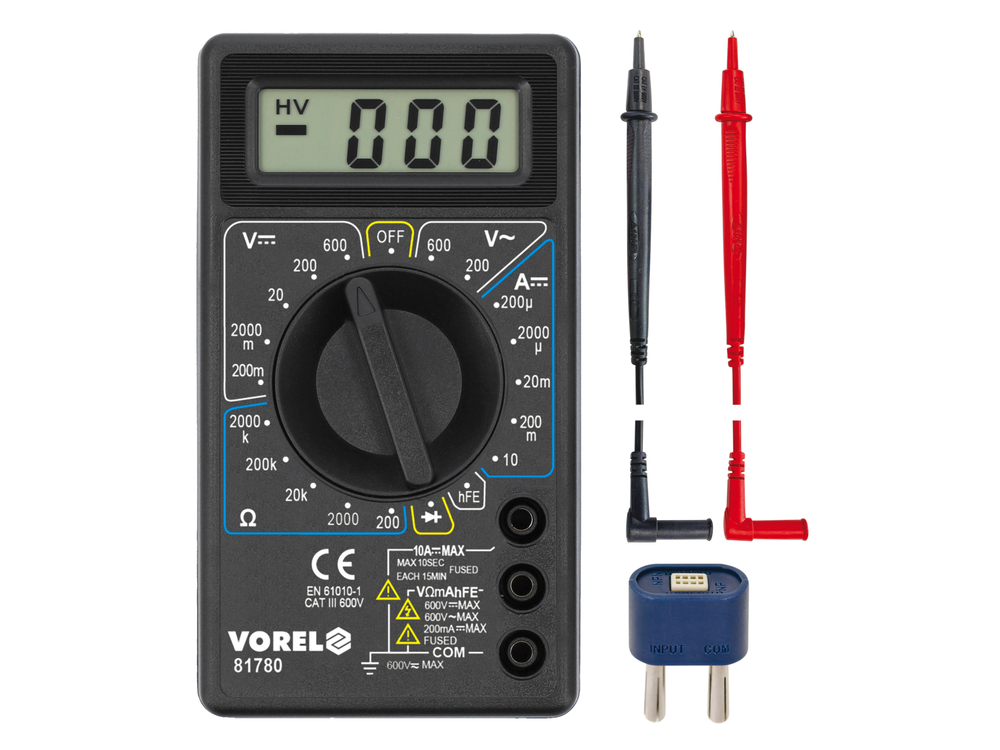

• inclui sondas de medição
• construção com proteção contra sobrecarga
• gabinete de plástico
• indicador de bateria fraca
• alimentação: bateria 9 V (6F22)

Descrição visual:

Atenção!

Ao medir valores desconhecidos usando um medidor com mudança manual de alcance através de um botão, é importante realizar as medições sequencialmente, começando pelo maior alcance até o alcance que fornece o resultado mais preciso - caso contrário, há o risco de danificar o dispositivo.
